【机器视觉-轮廓提取】

一、使用步骤

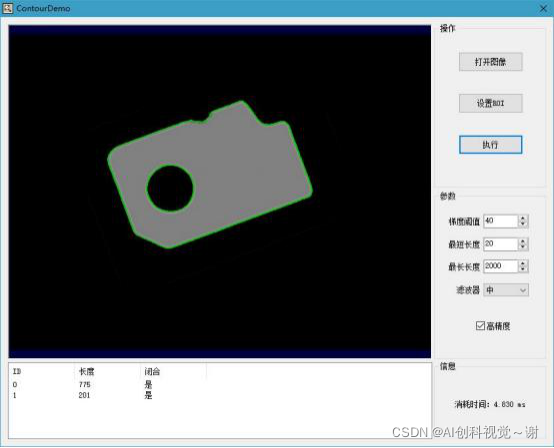

检测产品轮廓，获取轮廓数量以及轮廓长度。

梯度阈值： 提取边缘轮廓时使用的参数，当边缘对比度较差时需要降低梯度阈值，如果 目标边缘清晰，则可以设置比较高，取值范围 0~255。
最短长度： 检测的最短轮廓数据，初始值默认为 20；

最长长度： 检测的最长轮廓数据，初始值默认为 2000；

高精度： 使用插值功能可以提升定位精度。

滤波器： 滤波器可以增强边缘效果，但也会丢失细节，有低、中和高 3 个选项，默认为 中。

二、代码演示

在 StdAfx.h 的头文件中添加 CKVISION 相关定义

// 添加自定义删除图形消息
#defineWM_DELETE_FIGURES WM_USER+123

#include"…\…\Include\CKGDI.h"
#include"…\…\Include\CKBase.h"
#include"…\…\Include\CKContour.h"

#ifdef_WIN64
#pragma comment(lib, “…\…\Lib_x64\CKGDI.lib”)

#pragma comment(lib, “…\…\Lib_x64\CKBase.lib”)
#pragma comment(lib, “…\…\Lib_x64\CKContour.lib”)<
