面向餐饮点单的出入库管理系统 毕业设计-附源码13572

摘要

 随着中国经济的飞速增长，消费者的智能化水平不断提高，许多智能手机和相关的软件正在得到更多的关注和支持。其中，微信的面向餐饮点单的出入库管理系统更是深得消费者的喜爱，它的出现极大地改善了消费者的生活质量，同时，它还创造了一种便捷、有效的数据信息管理网络平台，让消费者更加轻松地掌握自己的信息。在餐饮行业，除了外卖以外就是到店里就餐，在店里就餐如果需要等待点餐的话，用户的体验度就会急剧下降，很多餐饮店也开始开发网上订餐的系统，这样的系统给用户带来了新的体验，尤其是在时间和空间上，让使用者不管身在何处，只要连上网就能够选购餐品，进行订餐。

面向餐饮点单的出入库管理系统的开发项目以SpringBoot框架为基础，前端采用Vue.js的开发方法，使用MySQL数据库，首选对本面向餐饮点单的出入库管理系统的各个功能以及用户的需求做出了解释，然后根据用户对应餐饮点单的需求，再介绍了系统的总体设计以及其详细设计，给用户提供了面向餐饮点单的出入库管理系统的总体结构的搭建方法。从而满足用户使用小程序线上点餐的需求。

关键词  微信小程序；SpringBoot；餐饮点单；MySQL

Design and Implementation of a Food and Beverage Order oriented Inventory Management System

Major: xxx  Grade: xxx  Class: xx  Student: xxx

Supervisor: xxx

Abstract  With the rapid growth of the Chinese economy and the continuous improvement of consumer intelligence, many smartphones and related software are receiving more attention and support. Among them, WeChat's in and out management system for catering orders has been deeply loved by consumers. Its emergence has greatly improved the quality of life of consumers, and it has also created a convenient and effective data information management network platform, making it easier for consumers to grasp their information. In the catering industry, besides takeout, it's all about dining in the store. If you need to wait for your order while dining in the store, the user experience will sharply decline. Many catering stores have also started to develop online ordering systems, which bring new experiences to users, especially in terms of time and space. Users can choose dishes and order meals as long as they are connected to the internet, no matter where they are.

The development project of a food and beverage order management system is based on the SpringBoot framework, with Vue.js development method used in the front-end and MySQL database. Firstly, the various functions and user needs of the food and beverage order management system are explained. Then, according to the corresponding food and beverage order requirements of users, the overall design and detailed design of the system are introduced, Provided users with a method for building the overall structure of a food and beverage order oriented inbound and outbound management system. So as to meet the needs of users to order food online through mini programs.

Key words  WeChat Mini Program; SpringBoot; Catering orders; MySQL

目录

1 绪论

1.1 研究背景与意义

1.2研究开发现状分析

1.3主要研究内容

1.4论文章节安排

2 相关理论和技术

2.1 微信开发者工具

2.2 小程序框架以及目录结构介绍

2.3  JAVA技术

2.4  Springboot框架

3 系统需求分析

3.1 可行性分析

3.1.1 技术可行性分析

3.1.2 经济可行性分析

3.1.3 操作可行性分析

3.2 系统流程分析

3.2.1 用户登录流程

3.2.2 信息添加流程

3.2.3 信息删除流程

3.3 功能需求分析

3.4 非功能性需求分析

3.5系统角色用例分析

3.5.1系统前台用户用例

3.5.2系统后端用例

3.6 系统流程分析

3.6.1数据流程

3.6.2业务流程

4 系统总体设计

4.2系统整体架构设计

4.3数据库概念结构设计

4.4  数据库逻辑结构设计

5 系统详细设计与实现

5.1前台用户功能模块

5.1.1 前台首页界面

5.1.2注册界面

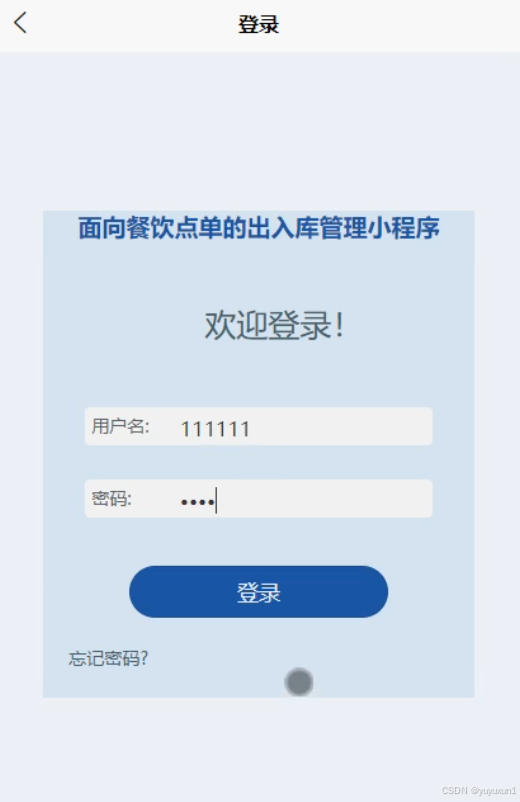

5.1.3登录界面

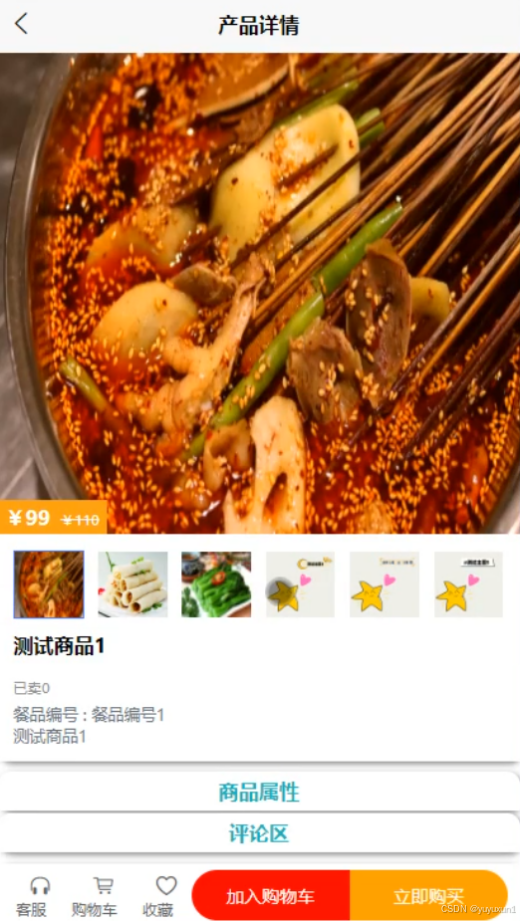

5.1.4 餐品信息详情界面

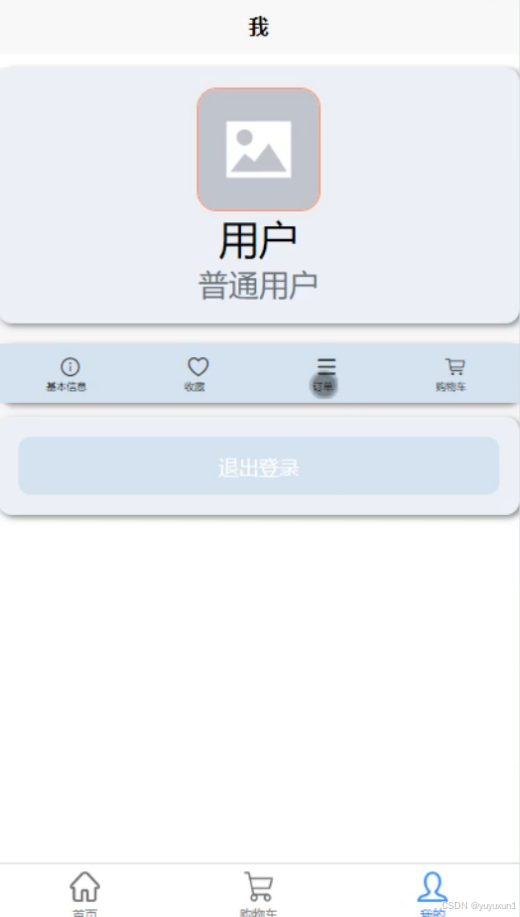

5.1.6我的界面

5.2后台管理功能模块

5.2.1 系统用户界面

5.2.2 系统管理界面

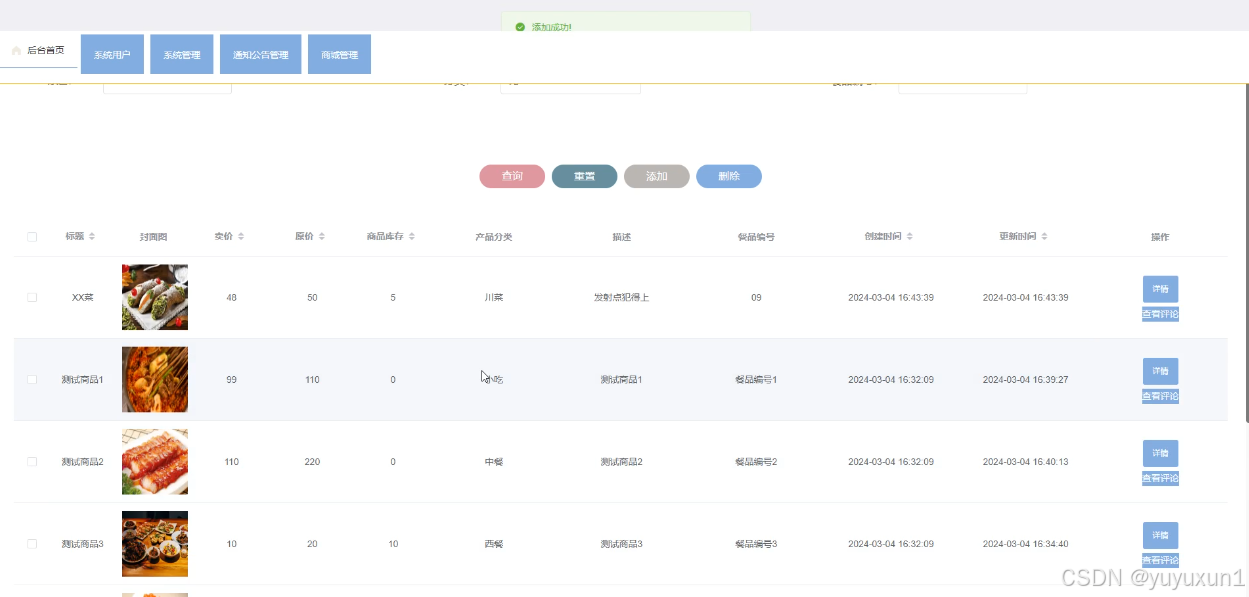

5.2.3 在线点餐餐品信息管理界面

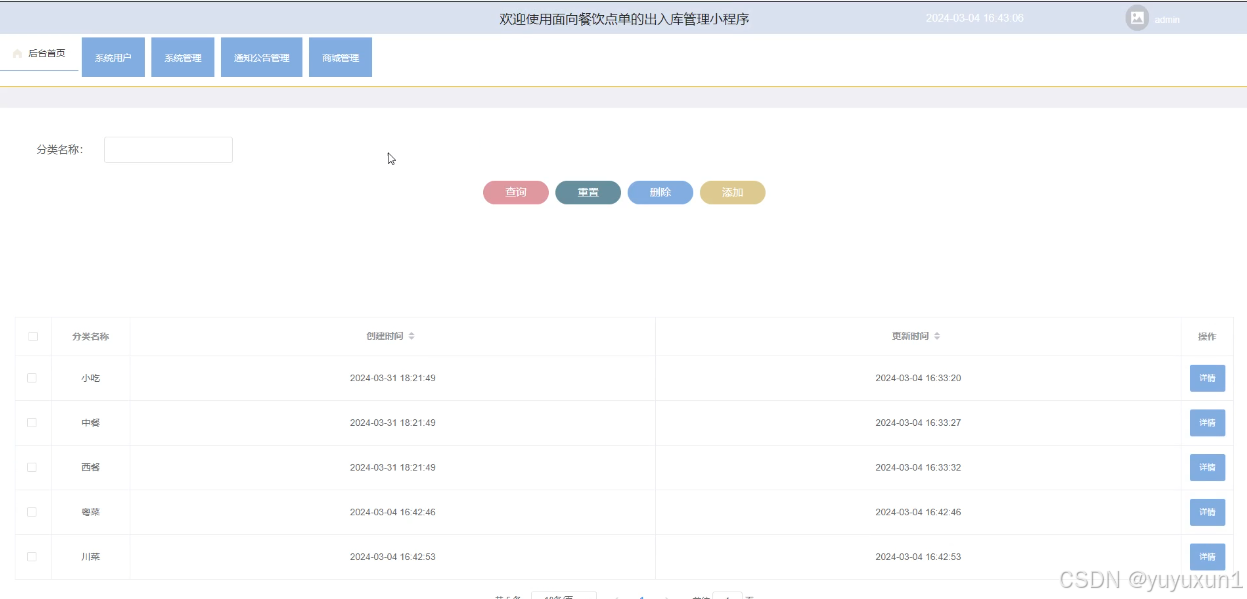

5.2.4 分类列表界面

6系统部署与测试

6.1测试的目的

6.2 系统测试用例

6.3 系统测试结果

总结与展望

参考文献

致谢

1 绪论

1.1 研究背景与意义

随着技术的发展，智能手机已经成为一个极具吸引力的工具，它使得无论何时何地，都可以轻松访问、办公、接收信息，从而实现从桌面到电脑的跨屏操作。此外，微信也成为众多社区聊天工具之一，它的使用更加便捷、高效，深得大众的喜爱。近年来，微信的影响力不断扩张，使得它成为一款流行的社交软件，几乎每个用户的手中都拥有它，这也正是智能手机技术的进步所带来的结果。微信推出的小程序广告可以让公众号更加便捷地关注，这标志着小程序和公众号之间的联系已经完全建立起来。本文讨论的是“点点通”面向餐饮点单的出入库管理系统，它涉及到程序、数据库和计算机技术等多个方面。通过广泛涉猎各种领域，我们能够显著提升系统人员的工作效率。

由于人们生活水平的提高以及生活节奏的加快，很多用户都选择网上选购商品，尤其是从2020年疫情以来，线下的很多行业都收到了很大的冲击，比如服装、餐饮行业，大家都为了避免人口聚集而很少去实体店消费，导致实体经济不断萧条，与之对应的线上交易正如火如荼。目前大多数行业因为发展需要都在逐步的将各自的业务投放到了网上，很多企业都开始实现网上购买、配送，目前比较火的美团、饿了么等都是将商品放到网上进行售卖，像目前如果主要致力于自己的餐饮店网上点餐，同时紧紧围绕网上点餐来展开；通过互联网平台的赋能，能够给餐饮提供智能化的服务，在为用户提供实质性便利的同时，提高自己餐饮的服务质量。所以面向餐饮点单的出入库管理系统更加符合时下餐饮行业的需求，更加能适应餐饮行业目前的竞争压力。该面向餐饮点单的出入库管理系统以“互联网＋”B2C服务为模式，在为用户提供在线自主选择餐品进行购买服务的同时，可以帮助餐饮店实现销量的突破，同样也可以为餐饮行业的智能化发展做出努力。

1.2研究开发现状分析

随着信息技术的快速发展，互联网的普及，让人们的生活发生了翻天覆地的变化，其中影响人们最深的便是互联网购物，以前人们购物，都是亲自到商场和超市来选购，在众多商品中一一挑选，挑选结束后到收银台交钱结算，然后再拎着大包小包的商品回家，但是，随着互联网+模式的出现，人们购物不再仅仅依附于去实体店来购买，还可以在家，利用电脑或者手机来进入专门的购物商城来选购自己需要的商品，在购物商城可以通过商品的类别或者商品的名称来快速的筛选出符合自己需求的商品，然后可以在线来支付，支付后只需要在家耐心等待几天，便会由快递员送货上门，不用自己大包小包的领回家，这种网购模式在当下社会工作节奏飞快的今天，已经成为了年轻人购物的首选，备受欢迎。

中国是世界上最大的电商市场之一，电商平台如淘宝、京东、天猫等已经成为国内消费者购物的首选。根据中国电子商务研究中心的数据，中国电商市场的规模超过了5万亿元人民币，占全球市场的近40%。国内电商市场的发展进一步加快了城市和农村消费者的消费习惯的转变，无论是购物、出行还是点餐服务，电商平台都已经成为人们生活中必不可少的一部分。此外，新兴电商领域的众筹、共享经济和直播电商等也取得了长足的发展，成为了引领国内电商发展的新动力。

国外电商市场同样发展迅猛，特别是美国、英国和日本等发达国家。据全球电子商务研究所统计，美国的电子商务市场规模最大，达到了 4.5万亿美元。同时，跨境电商也迅猛发展，越来越多的消费者愿意直接从海外购买商品，所以国际电商市场的竞争也日益激烈。此外，无人零售店、物流无人机等新技术的应用也在国外电商市场崭露头角。

总结起来，国内外电商市场都呈现出了快速增长和多元化的特点。随着技术的不断进步和消费者需求的变化，电商行业将继续发展，并且在推动经济增长和改善人民生活水平方面发挥重要作用。

1.3主要研究内容

面向餐饮点单的出入库管理系统的开发及实现，所研究的主要内容如下：

(1)首先是确定选题，确定好所要做的系统，并对系统的背景及现在面临的一些问题等进行系统的初步确认。

(2)系统确认完成后，结合系统开发的需求进行确认系统开发所使用的技术，面向餐饮点单的出入库管理系统的开发使用前后端分离的架构设计，SpringBoot和Vue的技术选型，采用微信开发者工具，MySQL数据库进行平台的搭建开发，确认好使用的技术进行技术分析，所使用的技术是否可以完成系统的实现。

(3)确定好系统使用的技术，进行确认系统所划分的用户触，并且根据用户触划分确定所要设计的功能模块，对面向餐饮点单的出入库管理系统的设计主要划分别为普通用户和管理员，并且所使用的功能模块也相应不同，但系统的数据库实现的内容是交互的，普通用户可以随时根据自己的需求进行餐品信息搜索及下单购买，对于管理员可以根据自己的权限进行在线信息的处理及操作。

(4)系统的功能模块确认完成后进行程序及界面的设计，设计完成后，组通过测试来判断程序是否完善，对于系统测试，要不同的用户进行不同的内容编辑及提交，及使用不同的测试方式找出程序中存在的漏洞,并对程序出现的漏洞问题进行在线解决处理，如果测试系统没有任何问题时，可以将系统上传进行正式操作使用。

1.4论文章节安排

本次写作的论文，在结构方面主要分为七大部分，每一部分都必不可少，共同组合形成一个完好的论文结构，具体的安排列出如下。

绪论部分，该部分讲述的是面向餐饮点单的出入库管理系统的开发背景，明确开发的意义以及系统的研究现状，并对系统的整个章节安排进行介绍。

系统开发环境介绍，该部分讲述的是开发面向餐饮点单的出入库管理系统所使用的技术简介、数据库概念和特点、编码工具、建模工具等。

系统分析部分，该部分首先从可行性入手进行分析，明确程序开发可行后，进而对程序的功能以及姓名需求进行分析。

系统概要设计，对系统前后台的功能分别进行设计，然后完成系统的总体功能以及各个子模块的设计。系统数据库的设计，对系统的数据库实体以及数据库表进行设计。

系统的实现部分，对系统每一角色主要实现的功能的页面来进行展示一下。

系统测试部分，介绍测试的测试目的，用例，完成对程序测试工作，让投入运行的程序减少出错的几率，力求最好。

总结部分，此刻所有的工作都已经完成了，在此进行总结展望。

2 相关理论和技术

2.1 微信开发者工具

微信开发者工具是一款专为小程序开发而设计的应用，它不断改进，提供了便捷的操作方式，并且在开发过程中可以通过微信扫描二维码来访问，从而实现快速、准确的小程序开发和调试。

根据用户的需求，我们将采用不同的屏幕大小来制作小程序。

在完成了视图布置之后，可以通过执行编辑功能，快速更改当前的视图界面。

控制台:方便调试打印输出信息。

将代码上传至腾讯服务器，并在审核过程中填写版本号和备注信息，以确保代码的安全性和准确性。

通过查看资源文件，我们可以快速地调整相关项目的文件目录，从而实现断点调试。

使用远程调试技术，无论是在手机端还是PC端，都能够轻松地进行开发工作。

本地数据存储：显示的是本地存储的数据。

通过使用子父层级结构，我们可以更容易地进行视图调试。

微信的代码体积应该保持在2M 以内，而且在开发过程中，应该严格检查合法域名信息，并且为小程序的后台配置服务器域名。

微信开发者工具已经成为了开发过程中不可或缺的一部分，并且正在不断地改进和完善。

2.2 小程序框架以及目录结构介绍

这款微信小程序的设计旨在帮助用户快速、便捷地创建出一款拥有完全独特特色的应用。它由一套完善的框架结构，将用户界面、操作界面、功能界面等多种功能完美结合，使用户只需要一点点的操作，就能轻松实现微信小程序的创建。框架的核心功能是一个快速的数据绑定机制，它能够轻松地将用户的信息和界面进行一致性的管理。它不仅支持对用户信息的实时监控，还能够根据用户的需求，实现对界面的快速调整和优化，从而使用户能够轻松地构建强大的微信小程序。

2.3  JAVA技术

Java语言在计算机的程序应用过程当中，属于非常重要的一个应用软件，因为它的性能比较高，而且能够应用在多重领域当中，因此该程序在计算机的软件程序应用当中的范围相对来说是比较广泛的。而从专业的技术角度来说，Java程序的应用的实用性也是非常强的，这是因为它与传统的C语言或C++相比没有太大的基本结构的变化，也就是说它的语法结构是相对单一，而且具有稳定的特性，还有更重要的一点是Java程序语言的基本参考对象就是C语言，所以他的程序编写并不是很复杂，而且还能够起到优化工作效率提升系统设计本身的基础功能的作用，因此他也就受到了非常广泛的程序员们的青睐。

在此次进行系统设计开发研究的过程当中，还发现Java程序语言之所以能够得到市场上更多用户的好评和青睐，其根本原因在于他能够具备各种语言的自身独特优点的展现，也就是说它的兼容性是常强的。因此，我们因此我们可以说在任何一个程序的开发过程当中，Java语言程序的应用是必不可少的，它他在程序员进行改动的时候，哪怕是一个程序字母的改动，都可以形成一种特定的程序，这是 Java程序，非常独特的另一个优点。不仅如此，Java源程序的可移植性也是非常大，而且它的安全系数很高，能够通过不同方式进行移植到其他程序当中，而且可以兼容不同程序的系统，在运行的过程当中，其安全系数也是非常强的，能够确保用户在使用网络的过程当中去确保网络的安全，而正是基于这样的可移植性，为程序员节约了很多的系统语言程序的开发设计的时间，这是非常难得的一种自有优势。

2.4  Springboot框架

Spring框架是一个由SpringBoot公司发布的开放式框架，旨在通过其可扩展的特性来支持多种不同的编码方式。尽管Spring框架不会影响任何特定的编码方式，但其出色的性价比和可扩展性，已经成为EJB（EnterpriseSpringBootBeans）框架的重要组成部分，并且一直得到越来越多的人的青睐。Spring框架不仅可以有效地支撑开发，而且还可以充分利用其独有的控制反转功能，以及支撑多种持久性技术，从而将托管对象的生命周期变得更加容易，并且可以支撑声明性的事务处理，还可以支撑多种Web框架，从而有效地推动开发。

Spring框架拥有强大的IOC功能，可以轻松地实现SpringBoot对象的调度与操作，从而更好地支持项目的运行。此外，Spring还支持将SpringBoot对象的生命周期进行可视化，以实现更加灵活的调度与操作。Spring框架提供了一种新的、高效的容器设计工具，它能够根据XML文件和AOP注解的指引，从多个源中提取和组织相应的参数，从而实现多种功能。此外，它还提供了一种面向服务的框架，它能够根据用户的需求，自动调整参数，从而提高系统的效率和性能。Spring框架的AOP框架具有强大的功能，可以满足各种复杂的需求[10]。尽管AspectJ框架的性能不及其他框架，但是Spring AOP的出色表现使其在各种应用场景中都具有出色的表现，例如：在事务处理、远程控制、网络安全、数据共享、文件共享、网络安全协议、网络安全协议。

SpringBoot的事务处理框架提供了一种灵活的方式，可以将不同的内容、不同的时间段、不同的类型的数据进行处理，并且可以将这些处理结果存储到一起。此外，Spring还提供了一系列的事务模型。Spring的事务框架提供了一种灵活的方式，它允许用户根据需要调整事务的类型，例如XML、SpringBoot等，同时还支持快速的消息传输、缓冲等特性，从而有效地帮助开发者处理日益增长的数据需求。这款应用程序拥有强大的功能，能够兼容各种常见的数据处理框架，包括SpringBoot、iBATS/MyBATIs、Hibernate、SpringBoot）数据对象（JDO）、Apache OJB、Apache Cayne等，并能够将其与Spring的事务处理功能相结合，从而实现更加高效的数据处理。SpringMVC最初的目的是要替代StrutsWeb框架，因此，开发者决定将其与传统的web页面框架进行改造，使其能更好地支持用户的访问。这样，SpringMVC就能更好地支持用户的需求，从而提高web页面的性能。

3 系统需求分析

3.1 可行性分析

可行性分析是系统分析的第一步，通过可行性分析我们可以得出系统是不是值得开发，如果系统的开发是不可信的，那么就没有必要再进行下面的操作，对于本面向餐饮点单的出入库管理系统在可行性方面进行了技术、经济以及操作的分析。

3.1.1 技术可行性分析

面向餐饮点单的出入库管理系统在技术上采用的是Java语言、基于Browser/Server模式，前台使用了Vue、HTML、CSS等技术，后台使用了SpringBoot框架结合MYSQL数据库，这些技术在校期间都已经学习过，而且用这些技术开发过一些小的系统，同时在实际开发中Java功能强大被普通应用，因此开发技术是没有问题的。

3.1.2 经济可行性分析

开发面向餐饮点单的出入库管理系统并不需要投入太多，开发工具、服务器、数据库等，都可以通过网络搜索、下载、安装，只需要一台普通的计算机就可以完成操作，而且在系统功能规划上都是通过问卷调查了解用户需求，通过百度、知网库、学校图书馆查阅相关系统，了解它们对系统具体实现的功能需求，然后进行设计开发，不存在任何开销，因此系统的开发在经济方面是可行的。

3.1.3 操作可行性分析

面向餐饮点单的出入库管理系统的在开发的时候充分了解用户群体，对于使用智能机不熟练的用户也进行考虑在内，在小程序的开发中首页有醒目的导航栏，使得即使没有使用过小程序点餐的用户，也可以根据导航栏的提示进行操作，非常方便，因此系统在操作上是可行的。

3.2 系统流程分析

3.2.1 用户登录流程

第一步，为了保证系统的安全性，用户需要在登录窗口中输入自己的个人信息，并确保信息准确无误。如果输入的信息不正确，将会弹出提示框，导致用户登录失败，需要重新输入，如图3-1所示。

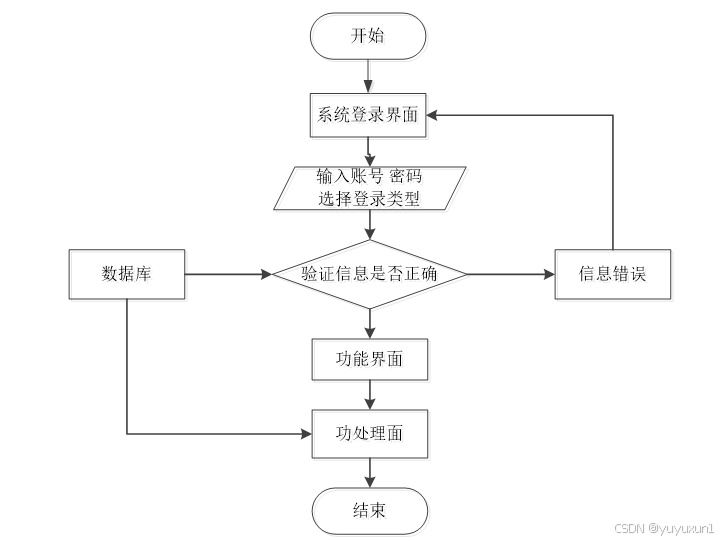

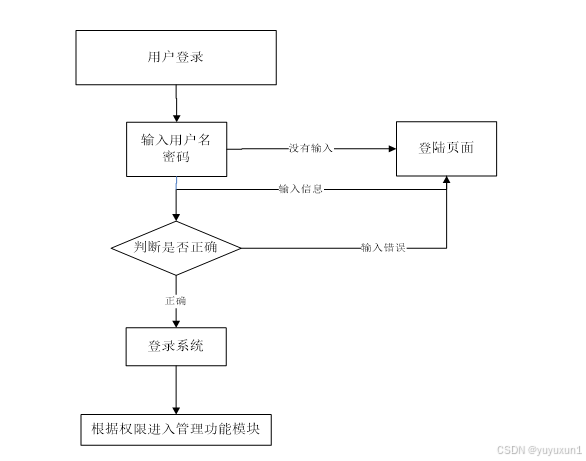

图3-1登录操作流程图

3.2.2 信息添加流程

面向餐饮点单的出入库管理系统可以实现快速、准确地收集和处理各种信息，而且在使用过程中，只有在按照指定的界面和指定的参考文献，才能够正确地获取和处理信息，而若信息未能满足预期，就会被退出第一步，并且在第二步中，还会继续检查信息的准确性，以确保最终的结果能够满足预期的目标。

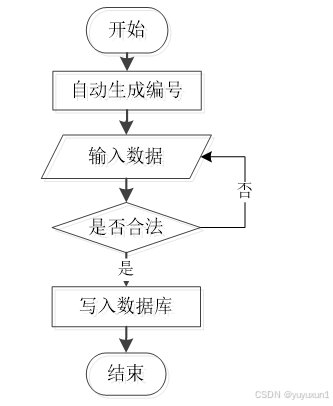

图3-2 信息添加流程图

3.2.3 信息删除流程

无论是何种用户角色，只要进入了不正常的系统操作界面，就可以使用不同的信息内容来进行操作。当用户尝试删除系统中的数据时，必须先ACK这些数据是否已经被删除，如果没有，就应该按照图3-3的指示进行操作，以免影响系统的正常运行。

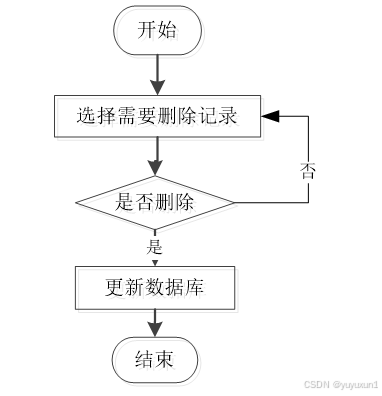

图3-3 信息删除流程图

3.3 功能需求分析

（1）餐品信息模块：本面向餐饮点单的出入库管理系统最主要的功能就是购买餐品，所以系统中需要管理员添加各种餐品信息供用户查询，购买，管理员在此模块主要是对餐品的增删改查，游客实现对商品的查询，普通用户则实现商品的收藏、评论、添加至购物车、立即购买等操作。如下图3-4所示。

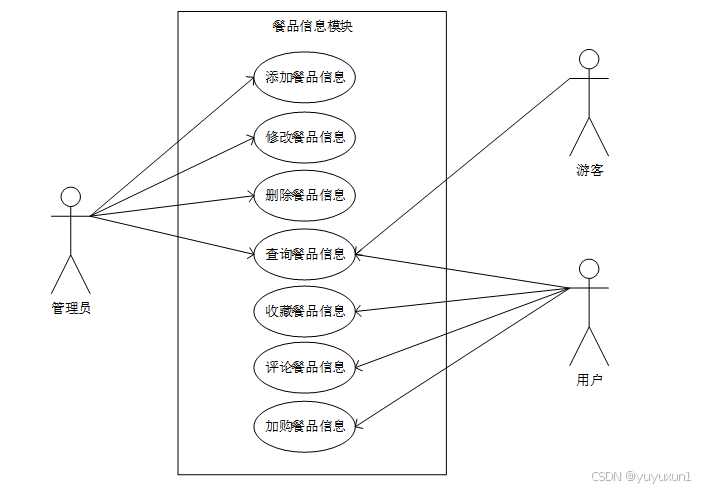

图3-4 餐品信息模块用例图

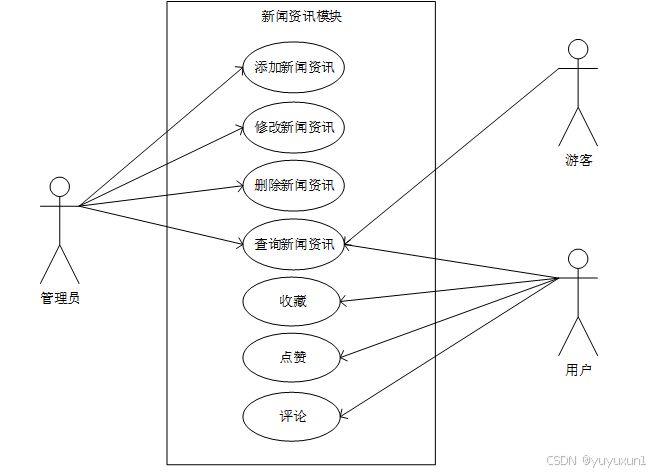

（2）新闻资讯模块：管理员在后台可以对新闻资讯及其分类进行增删改查，游客实现查看新闻资讯，用户进行收藏、点赞、评论。如下图3-5所示。

图3-5新闻资讯模块用例图

（3）用户管理模块：在前台游客可以通过注册，然后参与到系统当中，管理员可以对注册的用户进行修改、删除、查询、也可以添加新的用户。如下图3-6所示。

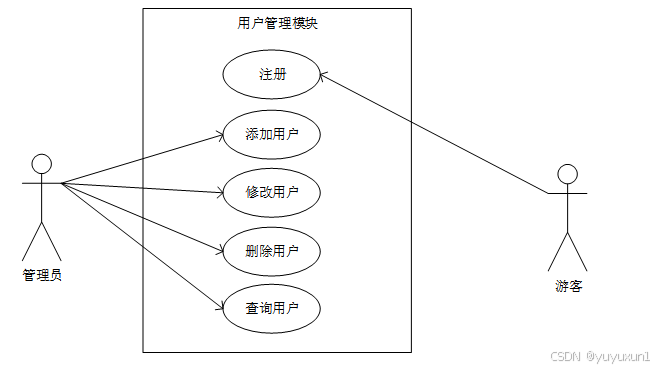

图3-6用户管理模块用例图

（4）购物管理：用户对喜欢的餐品可以进行购买，可以选择立即购买或者加入到购物车中进行购买，如下图3-7所示。

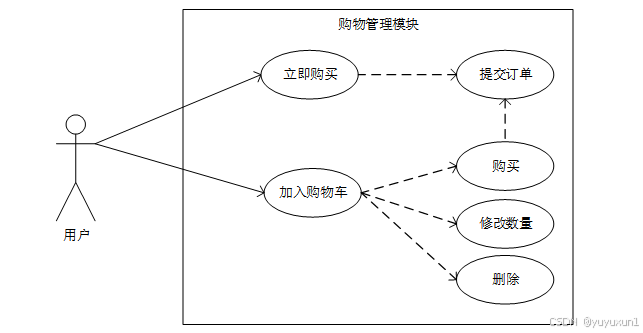

图3-7购物管理模块用例图

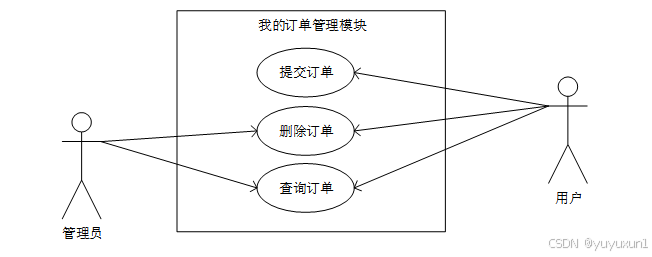

（5）我的订单管理：在面向餐饮点单的出入库管理系统中，用户和管理员都能够管理订单，可以对订单进行查看、删除。如下图3-8所示。

图3-8订单管理模块用例图。

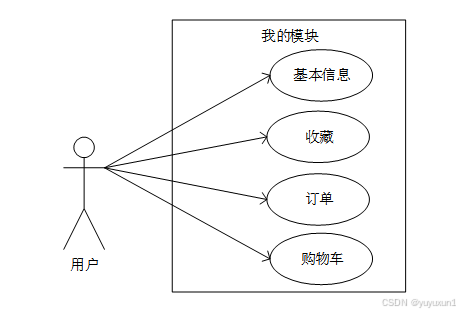

（6）我的模块：我的模块是用户独有的功能，可以在“我的”管理基本信息、收藏、订单、购物车等，我的用例如下图3-9所示。

图3-9我的管理模块用例图

3.4 非功能性需求分析

面向餐饮点单的出入库管理系统的性能性需求分析主要是分析本面向餐饮点单的出入库管理系统的安全性怎么样（是否会泄露用户个人信息），可靠性怎么样（用户操作的时候是不是能够根据实际操作显示信息），性能怎么样（运行是否操作流畅），可拓展性怎么样（功能能否继续拓展）等。具体可以表示在如下3-1表格中：

表3-1 面向餐饮点单的出入库管理系统非功能需求表

安全性	主要指面向餐饮点单的出入库管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指面向餐饮点单的出入库管理系统能够按照用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响面向餐饮点单的出入库管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着面向餐饮点单的出入库管理系统的页面展示内容进行操作，就可以了。
可维护性	面向餐饮点单的出入库管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

3.5系统角色用例分析

3.5.1系统前台用户用例

面向餐饮点单的出入库管理系统的前台是用户进行操作的，主要实现用户对通知公告以及餐品信息的查看，注册登录以后实现餐品信息的购买以及个人信息、订单的管理。前台普通用户用例图如图3-10所示。

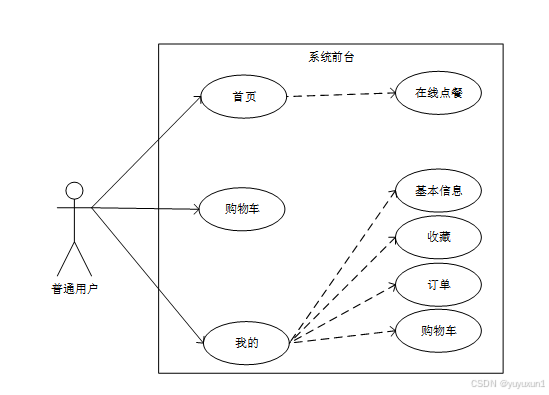

图3-10 面向餐饮点单的出入库管理系统前台普通用户用例图

系统前端普通用户的功能包含了首页、在线点餐、购物车、基本信息、收藏、订单、购物车等部分。

在系统前台中主要实现的是对面向餐饮点单的出入库管理系统中信息的浏览，用户对信息收藏、评论以及在餐品信息中对餐品购买几个功能。

（1）新闻资讯功能，主要实现了是对新闻资讯的查看，用户进行评论、收藏、点赞，用例说明如下表所示：

表3-1 新闻资讯用例说明

用例名称	新闻资讯
角色	用户
用例说明	对新闻资讯评论
前置条件	用户登录到系统当中
后置条件	用户发表评论
基本事件流	1.进入系统登录界面 2.点击新闻资讯，选择某条新闻资讯查看详情 3.输入评论内容 4.点击提交按钮，发表评论
扩展流程	3a.用户没有登录成功
异常事件流	3a.输入评论内容为空
其他	无

（2）餐品购买功能，本功能是系统的主要功能，主要是实现在线点餐功能，用例说明如下标所示：

表3-2 餐品信息用例说明

用例名称	商品购买
角色	用户
用例说明	对商品加入购物车购买或者立即购买
前置条件	用户登录到系统当中
后置条件	对商品加入购物车购买或者立即购买
基本事件流	1.进入系统登录界面 2.点击餐品信息，选择某条餐品信息查看详情 3.加入购物车或者立即购买 4.输入订单信息提交订单
扩展流程	3a.现在支付方式
异常事件流	3a.用户没有登录
其他	无

3.5.2系统后端用例

后台管理员进入以后可以对系统用户、系统管理、通知公告管理、商城管理（在线点餐、分类列表、订单列表）进行管理。

后台管理员用例图如图3-11所示。

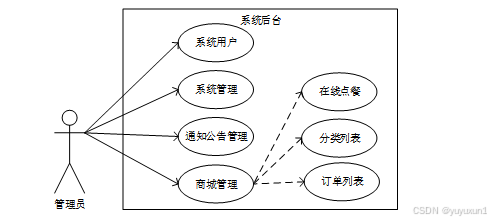

图3-11 面向餐饮点单的出入库管理系统后台管理员用户用例图

后台管理员主要实现了是对系统用户、系统管理、通知公告管理、商城管理（在线点餐、分类列表、订单列表）的增删改查操作。后台管理员的用例说明如下表所示：

表3-3 后台管理员用例说明

用例名称	后台管理
角色	管理员
用例说明	对前端显示的信息进行管理
前置条件	管理员登录进入后台管理页面
后置条件	无
基本事件流	1.管理员登录进入后台管理界面 2.点击左侧选择相应功能板块 3.选择所要操作的数据 4.点击选择的内容进行增加/删除/修改/查找 5.点击立即保存按钮
扩展流程	无
异常事件流	无
其他	无

3.6 系统流程分析

3.6.1数据流程

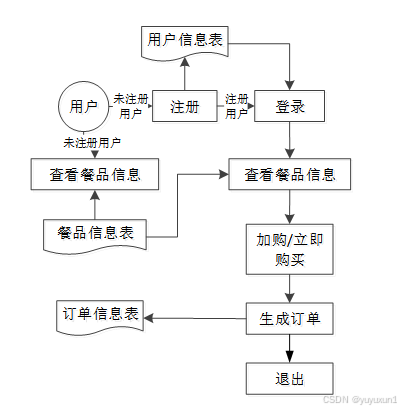

面向餐饮点单的出入库管理系统主要的目的就是实现对餐饮信息的在线点餐，图3-12就是系统的数据流图。

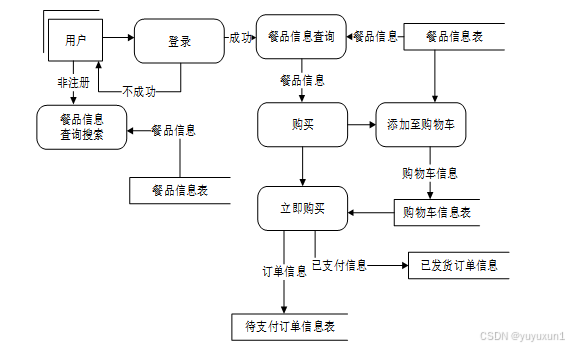

图3-12餐饮产品在线点餐操作展开图

3.6.2业务流程

分析完面向餐饮点单的出入库管理系统的数据流，接下来我们来看系统的业务流程，图3-13就是业务流程图：

图3-13 业务流程图

4 系统总体设计

4.2系统整体架构设计

通过微信小程序开发的面向餐饮点单的出入库管理系统，不仅支持用户的登录，还支持对用户的信息、服务类型和评价服务的查看，并且提交全面的数据和信息，从而满足用户的各种需求。此外，该软件还支持查看通知公告和点赞评论，为用户带来更为便利的操作体验，并且通过对用户的人性化反馈，为用户带来更为全面的服务体验。根据系统功能需求建立的模块关系图如下图：

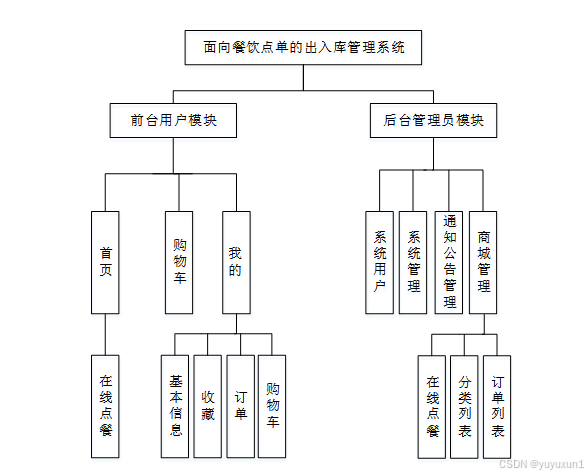

图4-1 功能结构关系图

4.3数据库概念结构设计

数据库系统作为一个重要的组件，其优化针对整体网络的运行非常重要。为了构建一个高效的数据库系统，我们需要明确每个元素的特征，并将它们组合在一起。在本次研究中，我们将重点关注餐饮点单系统的项目概述和设计分析，并对数据库进行设计。我们将使用mysql数据库来支持我们的系统，同时我们将采用更加人性化的操作设计，以便在系统中及时处理和反馈错误信息。

下面是整个面向餐饮点单的出入库管理系统中主要的数据库表总E-R实体关系图。

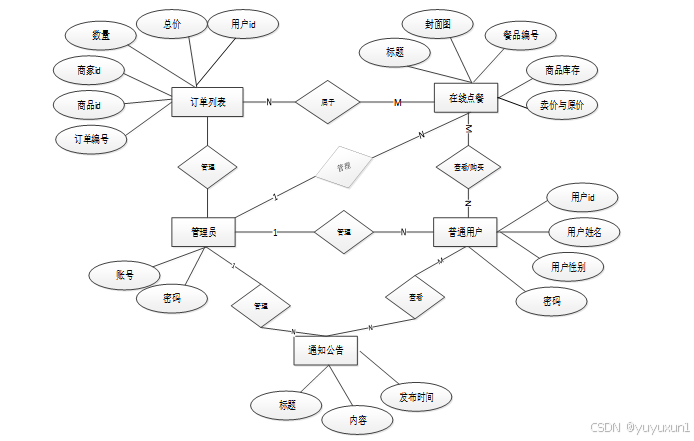

图4-2 面向餐饮点单的出入库管理系统总E-R关系图

4.4  数据库逻辑结构设计

通过上一小节中面向餐饮点单的出入库管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表cart (购物车)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	cart_id	int	10	0	N	Y		购物车ID：
2	title	varchar	64	0	Y	N		标题：
3	img	varchar	255	0	N	N	0	图片：
4	user_id	int	10	0	N	N	0	用户ID：
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	state	int	10	0	N	N	0	状态：使用中，已失效
8	price	double	9	2	N	N	0.00	单价：
9	price_ago	double	9	2	N	N	0.00	原价：
10	price_count	double	11	2	N	N	0.00	总价：
11	num	int	10	0	N	N	1	数量：
12	goods_id	mediumint	8	0	N	N		商品id：[0,8388607]
13	type	varchar	64	0	N	N	未分类	商品分类：
14	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表goods (餐品信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	goods_id	mediumint	8	0	N	Y		产品id：[0,8388607]
2	title	varchar	125	0	Y	N		标题：[0,125]用于产品和html的<title>标签中
3	img	text	65535	0	Y	N		封面图：用于显示于产品列表页
4	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
5	price_ago	double	8	2	N	N	0.00	原价：[1]
6	price	double	8	2	N	N	0.00	卖价：[1]
7	sales	int	10	0	N	N	0	销量：[0,1000000000]
8	inventory	int	10	0	N	N	0	商品库存
9	type	varchar	64	0	N	N		商品分类：
10	hits	int	10	0	N	N	0	点击量：[0,1000000000]访问这篇产品的人次
11	content	longtext	2147483647	0	Y	N		正文：产品的主体内容
12	img_1	text	65535	0	Y	N		主图1：
13	img_2	text	65535	0	Y	N		主图2：
14	img_3	text	65535	0	Y	N		主图3：
15	img_4	text	65535	0	Y	N		主图4：
16	img_5	text	65535	0	Y	N		主图5：
17	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
19	customize_field	text	65535	0	Y	N		自定义字段
20	source_table	varchar	255	0	Y	N		来源表：
21	source_field	varchar	255	0	Y	N		来源字段：
22	source_id	int	10	0	N	N	0	来源ID：
23	user_id	int	10	0	Y	N	0	添加人

表goods_type (商品类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	int	10	0	N	Y		商品分类ID：
2	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
3	name	varchar	255	0	Y	N		商品名称：
4	desc	varchar	255	0	Y	N		描述：
5	icon	varchar	255	0	Y	N		图标：
6	source_table	varchar	255	0	Y	N		来源表：
7	source_field	varchar	255	0	Y	N		来源字段：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表online_ordering (在线点餐)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	online_ordering_id	int	10	0	N	Y		在线点餐ID
2	item_number	varchar	64	0	Y	N		餐品编号
3	hits	int	10	0	N	N	0	点击数
4	praise_len	int	10	0	N	N	0	点赞数
5	cart_title	varchar	125	0	Y	N		标题：[0,125]用于产品html的标签中
6	cart_img	text	65535	0	Y	N		封面图：用于显示于产品列表页
7	cart_description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
8	cart_price_ago	double	8	2	N	N	0.00	原价：[1]
9	cart_price	double	8	2	N	N	0.00	卖价：[1]
10	cart_inventory	int	10	0	N	N	0	商品库存
11	cart_type	varchar	64	0	N	N	未分类	商品分类：
12	cart_content	longtext	2147483647	0	Y	N		正文：产品的主体内容
13	cart_img_1	text	65535	0	Y	N		主图1：
14	cart_img_2	text	65535	0	Y	N		主图2：
15	cart_img_3	text	65535	0	Y	N		主图3：
16	cart_img_4	text	65535	0	Y	N		主图4：
17	cart_img_5	text	65535	0	Y	N		主图5：
18	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
19	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表order (订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	order_id	int	10	0	N	Y		订单ID：
2	order_number	varchar	64	0	Y	N		订单号：
3	goods_id	mediumint	8	0	N	N		商品id：[0,8388607]
4	title	varchar	32	0	Y	N		商品标题：
5	img	varchar	255	0	Y	N		商品图片：
6	price	double	10	2	N	N	0.00	价格：
7	price_ago	double	10	2	N	N	0.00	原价：
8	num	int	10	0	N	N	1	数量：
9	price_count	double	8	2	N	N	0.00	总价：
10	norms	varchar	255	0	Y	N		规格：
11	type	varchar	64	0	N	N	未分类	商品分类：
12	contact_name	varchar	32	0	Y	N		联系人姓名：
13	contact_email	varchar	125	0	Y	N		联系人邮箱：
14	contact_phone	varchar	11	0	Y	N		联系人手机：
15	contact_address	varchar	255	0	Y	N		收件地址：
16	postal_code	varchar	9	0	Y	N		邮政编码：
17	user_id	int	10	0	N	N	0	买家ID：
18	merchant_id	mediumint	8	0	N	N	0	商家ID：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
21	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
22	state	varchar	16	0	N	N	待付款	订单状态：待付款，待发货，待签收，已签收，待退款，已退款，已拒绝，已完成
23	remark	text	65535	0	Y	N		订单备注
24	delivery_state	varchar	16	0	Y	N	未配送	发货状态：未配送，已配送
25	vip_discount	double	11	2	Y	N	0.00	折扣

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表regular_users (普通用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	regular_users_id	int	10	0	N	Y		普通用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_gender	varchar	64	0	Y	N		用户性别
4	user_phone_number	varchar	64	0	Y	N		用户电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

5 系统详细设计与实现

5.1前台用户功能模块

5.1.1 前台首页界面

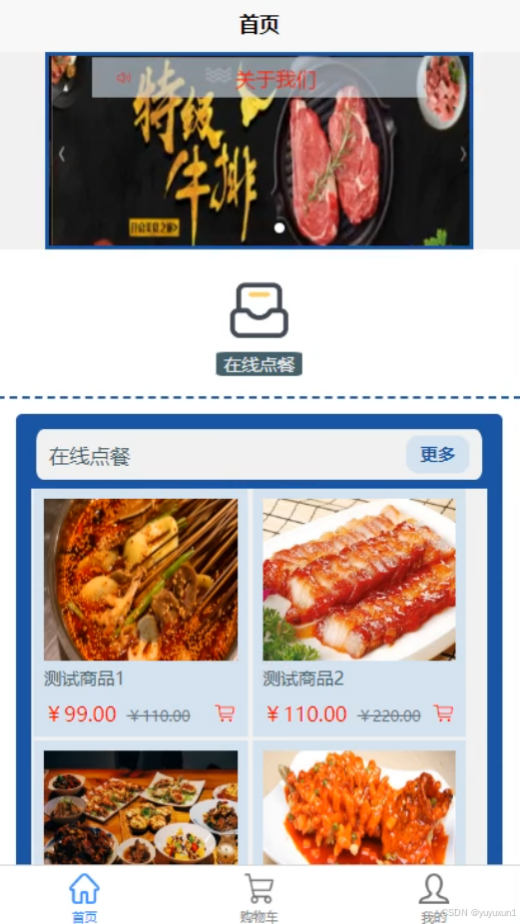

当进入面向餐饮点单的出入库管理系统的时候，首先映入眼帘的是系统的导航栏，导航栏上面是轮播图以及通知公告，其主界面展示如下图5-1所示。

图5-1 前台首页界面图

5.1.2注册界面

不是面向餐饮点单的出入库管理系统中正式会员的是可以在线进行注册的，当用户点击“注册”按钮，填写上自己的账号+密码+确认密码+昵称等，再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可会员注册成功。其用注册流程图如图5-2所示，注册界面展示如下图5-3所示。

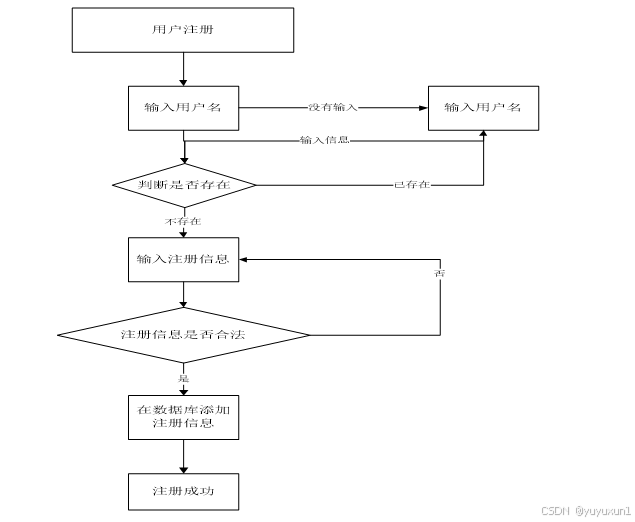

图5-2注册流程图

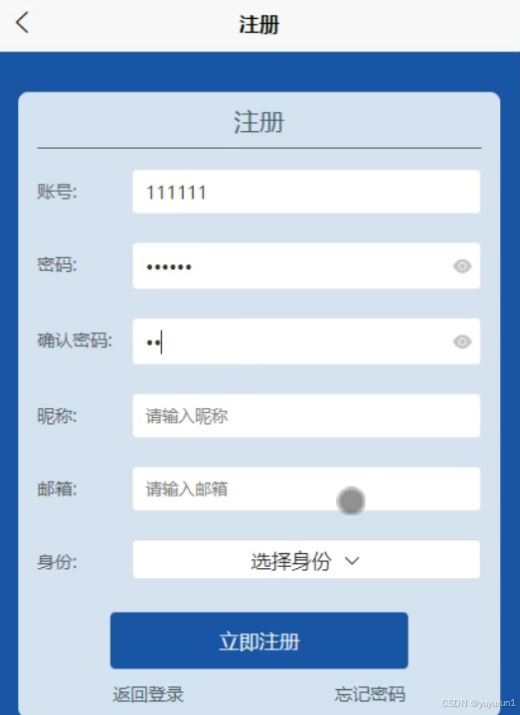

图5-3 前台注册界面图

注册关键代码如下所示。

/**

     * 注册

     * @param user

     * @return

     */

    @PostMapping("register")

    public Map<String, Object> signUp(@RequestBody User user) {

        // 查询用户

        Map<String, String> query = new HashMap<>();

        Map<String,Object> map = JSON.parseObject(JSON.toJSONString(user));

        query.put("username",user.getUsername());

        List list = service.selectBaseList(service.select(query, new HashMap<>()));

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        map.put("password",service.encryption(String.valueOf(map.get("password"))));

        service.insert(map);

        return success(1);

  }

5.1.3登录界面

面向餐饮点单的出入库管理系统中的前台上注册后的会员是可以通过自己的账户名和密码进行登录的，当会员输入完整的自己的账户名和密码信息并通过滑动验证通过后，点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到面向餐饮点单的出入库管理系统的首页中；否则将会提示相应错误信息，用户登录流程如图5-4所示，登录界面如下图5-5所示。

图5-4 登录流程图

图5-5 用户登录界面图

登录的逻辑代码如下所示。

/**

     * 登录

     * @param data

     * @param httpServletRequest

     * @return

     */

    @PostMapping("login")

    public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

        log.info("[执行登录接口]");

        String username = data.get("username");

        String email = data.get("email");

        String phone = data.get("phone");

        String password = data.get("password");

        List resultList = null;

        Map<String, String> map = new HashMap<>();

        if(username != null && "".equals(username) == false){

            map.put("username", username);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }

        else if(email != null && "".equals(email) == false){

            map.put("email", email);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }

        else if(phone != null && "".equals(phone) == false){

            map.put("phone", phone);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }else{

            return error(30000, "账号或密码不能为空");

        }

        if (resultList == null || password == null) {

            return error(30000, "账号或密码不能为空");

        }

        //判断是否有这个用户

        if (resultList.size()<=0){

            return error(30000,"用户不存在");

        }

        User byUsername = (User) resultList.get(0);

        Map<String, String> groupMap = new HashMap<>();

        groupMap.put("name",byUsername.getUserGroup());

        List groupList = userGroupService.select(groupMap, new HashMap<>()).getResultList();

        if (groupList.size()<1){

            return error(30000,"用户组不存在");

        }

        UserGroup userGroup = (UserGroup) groupList.get(0);

        //查询用户审核状态

        if (!StringUtils.isEmpty(userGroup.getSourceTable())){

            String sql = "select examine_state from "+ userGroup.getSourceTable() +" WHERE user_id = " + byUsername.getUserId();

            String res = String.valueOf(service.runCountSql(sql).getSingleResult());

            if (res==null){

                return error(30000,"用户不存在");

            }

            if (!res.equals("已通过")){

                return error(30000,"该用户审核未通过");

            }

        }

        //查询用户状态

        if (byUsername.getState()!=1){

            return error(30000,"用户非可用状态，不能登录");

        }

        String md5password = service.encryption(password);

        if (byUsername.getPassword().equals(md5password)) {

            // 存储Token到数据库

            AccessToken accessToken = new AccessToken();

            accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

            accessToken.setUser_id(byUsername.getUserId());

            tokenService.save(accessToken);

            // 返回用户信息

            JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

            user.put("token", accessToken.getToken());

            JSONObject ret = new JSONObject();

            ret.put("obj",user);

            return success(ret);

        } else {

            return error(30000, "账号或密码不正确");

        }

}

5.1.4 餐品信息详情界面

当访客点击了任意餐品信息后将会进入该款餐饮商品的详情界面，可以了解到该餐品的名称、类型、规格、价格、收藏数量、点击次数、商品属性等，同时可以对该餐品信息进行收藏、添加至购物车、立即购买、购买评论等，餐品信息详情展示页面如图5-6所示。

图5-6 餐品信息详情界面图

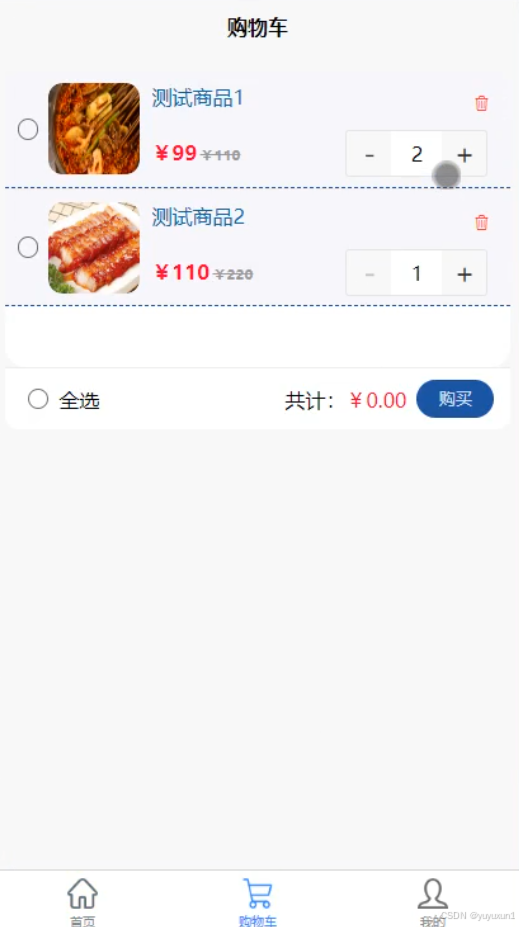

添加至购物车页面如图5-7所示。

图5-7添加至购物车界面图

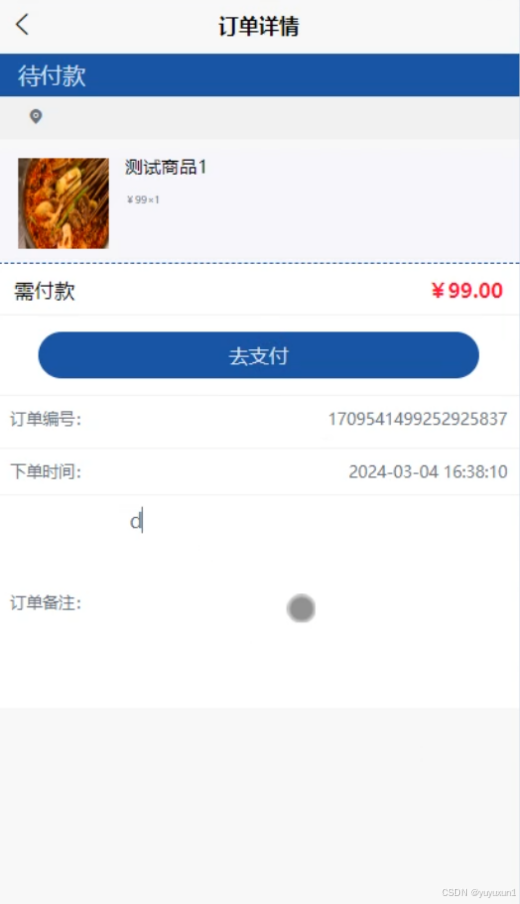

立即购买订单页面如图5-8所示。

图5-8立即购买订单界面图

5.1.6我的界面

在点击导航栏上的“我的”后，会显示所有我的管理子菜单，包括基本信息、收藏、订单、购物车界面如下图5-9所示。

图5-9我的管理界面图

5.2后台管理功能模块

5.2.1 系统用户界面

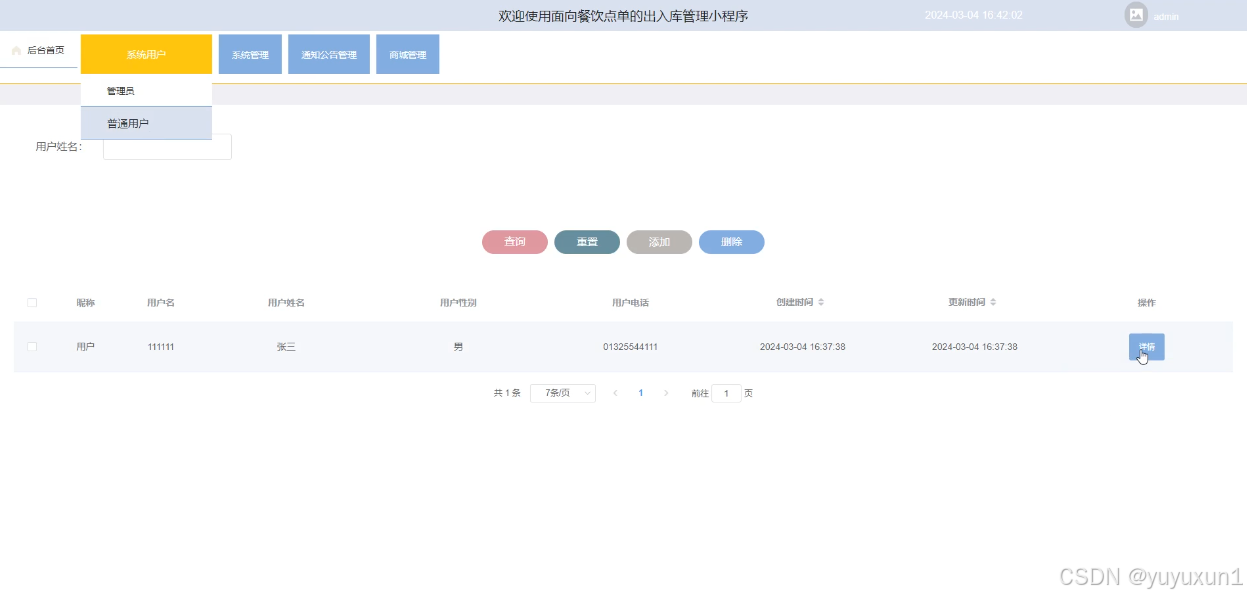

后台管理人员是可以对前台注册的普通用户进行管理。系统用户管理界面如下图5-10所示。

图5-10系统用户管理界面图

5.2.2 系统管理界面

管理人员在“系统管理”这一菜单下是可以对面向餐饮点单的出入库管理系统内展示的轮播图进行添加修改的。系统管理界面如下图5-11所示。

图5-11系统管理界面图

5.2.3 在线点餐餐品信息管理界面

后台管理人员对面向餐饮点单的出入库管理系统内的不同商品分类下的餐品信息进行维护和管理的，也可以对用户提交的关于商品的评论信息进行管控。餐品信息管理界面如下图5-13所示。

图5-13餐品信息管理界面图

5.2.4 分类列表界面

后台管理人员是可以对面向餐饮点单的出入库管理系统内的餐饮商品的类别进行管控。分类列表界面如下图5-14所示。

图5-14分类列表界面图

6系统部署与测试

6.1测试的目的

系统的前台、后台、数据库完成以后，这个系统才算是完成了一半，我们在这之后要对系统进行最后的一个阶段，那就是测试了，测试对一个系统来说是非常重要的，有的时候开发完一个系统，如果测试不合格的话，这个系统是没有办法进行投入使用的，所有我们要用测试对系统的功能进行检验，把不完善的功能尽量完善，把出现的bug解决掉，然后给用户呈现出一个完美的系统。通过对系统最后一步的测试，使得开发人员对自己的系统更加有信心，更加积极的为后期的系统版本的更新提供支持。

6.2 系统测试用例

系统测试包括：用户登录功能测试、餐品信息展示查看功能测试、通知公告添加、餐品信息搜索、密码修改功能测试，如表6-1、6-2、6-3、6-4、6-5所示：

用户登录功能测试：

表6-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

餐品信息查看功能测试：

表6-2 餐品信息查看功能测试表

用例名称	餐品信息查看
目的	测试餐品信息查看功能
前提	用户登录
测试流程	点击餐品信息列表
预期结果	可以查看到所有餐品信息信息
实际结果	实际结果与预期结果一致

管理员添加通知公告界面测试：

表6-3 管理员添加通知公告界面测试表

用例名称	通知公告发布测试用例
目的	测试通知公告发布功能
前提	管理员用户正常登录情况下
测试流程	1）管理员点击通知公告，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的通知公告信息
实际结果	实际结果与预期结果一致

餐品信息搜索功能测试：

表6-4 餐品信息搜索功能测试表

用例名称	餐品信息搜索测试
目的	测试餐品信息搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字餐品信息
实际结果	实际结果与预期结果一致

密码修改搜索功能测试：

表6-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

6.3 系统测试结果

通过编写面向餐饮点单的出入库管理系统的测试用例，已经检测完毕一上功能模块的测试。在测试每个功能的过程中，我们应该严格按照指定的测试计划逐步进行测试，不能急于实现，并且每个测试的结果都应该充分记录下来，最好的选择是自动化测试，这样可以更准确、更快地完成，而不是依赖手动测试，因为这样可以避免问题，它还可以防止疲劳和问题。进行测试时，必须保持高度专注，密切关注测试结果，并及时纠正任何异常情况；最后，在测试完成后，应该正确保存文档以备将来使用。经过测试可以发现，原来开发的系统是清晰的，只有对其进行细化，编程的过程才会变得更加顺利。只有有了良好的结构，后期的编程工作才能顺利完成，同时也可以大大降低时间和精力成本。

总结与展望

网络大环境下，电子商务的商业模式已经遍及全国各地，由于人们生活水平的提高以及生活节奏的加快，让人们也已经爱上这种购物模式。本次开发的面向餐饮点单的出入库管理系统即是基于目前电子商务模式而建设的，其开发目的是给用户提供一个全新的交易环境，提高用户购物的体验度，系统的开发不仅可以实现餐饮点单的购物、销售，也推动了餐品美食产业的发展。

该面向餐饮点单的出入库管理系统使用的开发环境是功能强大的SpringBoot技术和小程序框架，在大学的学科中重点学习了这两种技术，在对这些技术学习、熟悉之后，结合对系统进行的需求分析顺利的完成了本次项目的设计。在最初接到任务书的那一刻，比较迷茫，没有任何的思路，在经过了老师的指导以后，调查了一些购物系统相关的资料后，慢慢的有了头绪，开始入手开题，明确了系统的内容，对系统进行可行性的分析，确定系统可行以及功能内容以后，就按照开题初步设计的内容进行完善，慢慢补充、学习，最终结束了程序的开发，也完成了论文的写作。这一过程，虽然艰辛，但也学习到了很多，对项目开发流程也有了一个新的认识，动手能力也得到了提高，这正是书本上所学习不到的。

经过开发本项目，让我非常有成就高，与此同时我对程序的开发更加感兴趣了，信息技术真的很强大，也很深奥，在以后工作中，我将会寻找与其相关工作，继续深入学习，开发出更优秀的项目。

参考文献

[1]Xiao J ,Zhou H ,Lei Q , et al.Attention-Mechanism-Based Face Feature Extraction Model for WeChat Applet on Mobile Devices[J].Electronics,2024,13(1):

[2]Wu J ,Chen N ,Xia H , et al.Design and application of a game‐based WeChat mini‐program for screening cognitive impairments in Chinese older adults[J].Alzheimer's  Dementia,2023,19(S11):

[3]龙芳,吴勇灵.微信小程序购物系统的设计与实现[J].现代信息科技,2023,7(23):25-30.DOI:10.19850/j.cnki.2096-4706.2023.23.006.

[4]刘彩萍.探讨基于微信小程序的网上购物系统的设计与实现[J].数字技术与应用,2023,41(08):182-184.DOI:10.19695/j.cnki.cn12-1369.2023.08.58.

[5]王志亮,纪松波.基于SpringBoot的Web前端与数据库的接口设计[J].工业控制计算机,2023,36(03):51-53.

[6]崔祥.基于Web的在线购物系统设计[J].无线互联科技,2022,19(24):71-74.

[7]Gülden T .Motives in Online Shopping through Digital Platforms in Textile: Risk Perception and Purchase Intention[J].Fibres  Textiles in Eastern Europe,2022,30(5):1-7.

[8]傅勇.京东深耕农特产品“奔富”产业带[N].经济参考报,2022-09-26(008).DOI:10.28419/n.cnki.njjck.2022.004400.

[9]陈小燕,朱映辉,余晓春.基于SpringBoot+Vue的好农物商城的设计与实现[J].电脑知识与技术,2022,18(22):37-39.DOI:10.14004/j.cnki.ckt.2022.1535.

[10]任建新,王一鸣,李鑫等.基于Java Web的智慧商城购物系统设计[J].信息技术与信息化,2022,(07):23-27.

[11]尚志豪,单超颖,王佳琦等.基于物联网技术的智能购物车系统[J].电子元器件与信息技术,2022,6(07):60-64.DOI:10.19772/j.cnki.2096-4455.2022.7.016.

[12]朱彦龙.某电商系统中购物子系统的设计与实现[D].北京邮电大学,2022.DOI:10.26969/d.cnki.gbydu.2022.000527.

[13]焦自程.基于uni-app框架的购物商城小程序的设计与实现[J].信息与电脑(理论版),2022,34(08):168-170.

[14]杜雨荃,王晓菊,田立勤.基于微信小程序的网上购物系统的设计与实现[J].网络安全技术与应用,2022,(04):60-62.

[15]田松涛,段元梅.基于SpringBoot的线上商城平台设计[J].无线互联科技,2022,19(01):56-57.

[16]郑加华.高青：数字特产商城带动“亮村共富”[N].淄博日报,2021-12-27(002).DOI:10.38290/n.cnki.nzbrb.2021.003330.

[17]张文博.个性化购物推荐系统的研究与实现[D].山东大学,2021.DOI:10.27272/d.cnki.gshdu.2021.006783.

[18]陈晗.基于RESTful的网上商城的设计与实现[D].首都经济贸易大学,2021.DOI:10.27338/d.cnki.gsjmu.2021.000739.

[19]何贵涛.A线上购物商城服务营销优化研究[D].广西大学,2021.DOI:10.27034/d.cnki.ggxiu.2021.000355.

[20]马静.基于微信小程序的购物商城系统的设计与实现[J].微型电脑应用,2021,37(03):31-34.

致谢

通过这样设计与开发这样一个系统，首先向我们老师、同学和朋友表达真诚的感谢。没有指导老师的指导和平日子的教导，我也不能够学到如此多的专业知识。另外，也佩服老师兢兢业业的工作态度，给我们做好了表率。系统开发技术要学习的东西很多，前台框架、后台框架、业务流程、数据结构、操作系统等各种知识非常的丰富，都需要慢慢的专研。在这里，首先感谢老师细心的教导，我只想说一句：“老师，谢谢您，您辛苦了！有您在，大学生活才更加的充实。”另外，我要感谢我的室友，由于知识掌握得不够产生各种问题，正因为有了你们的帮忙，给我提出很多很好的建议，才能更好的解决系统开发问题。同时，我也应该感谢那些计算机专业的先哲们，正是由于有这么一群人，才能把这样的专业研究得如此透彻，才能助力新世界的诞生。你们的理论，是我们一生学习的内容，你们的成就，是我们一生追求的目标。

最后，也希望自己在未来的道路上能够走得更远，不辜负在大学的学习，以及老师们的细致的教导。

点赞+收藏+关注 → 私信领取本源代码、数据库
