小规模微电网的简化模型

仿真小规模微电网的简化模型在典型日期的 24 小时内的行为。该模型使用 Specialized Power Systems 提供的 Phasor 解决方案来加快仿真速度。

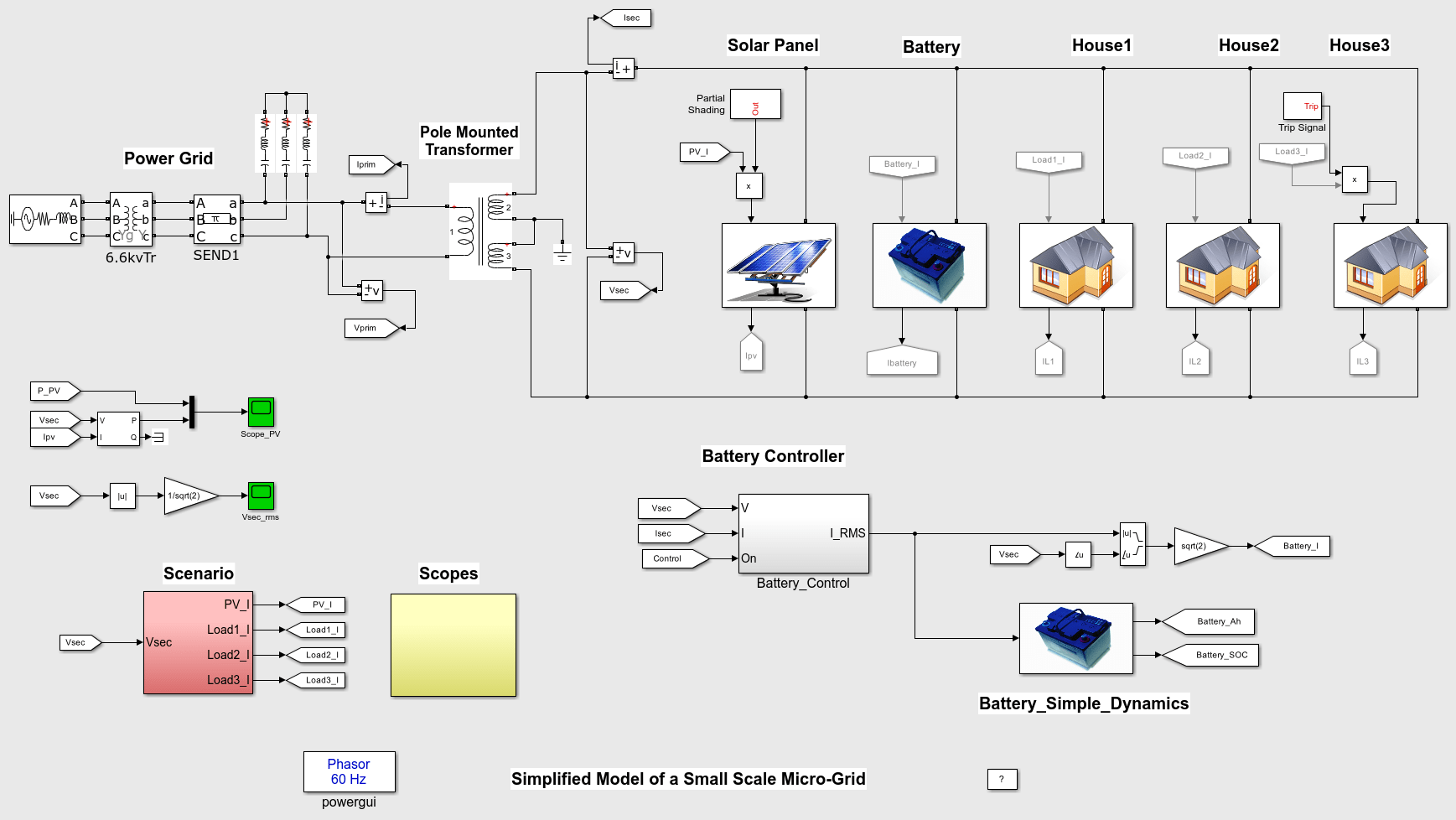

描述

微电网是单相交流电网。能源包括电网、太阳能发电系统和蓄电池。

蓄电池由电池控制器控制。当微网络中有多余的能量时，它会吸收多余的电力，并在微网络中出现电力短缺时提供额外的电力。三栋普通房屋消耗能量（最大 2.5 kW）作为电费。

微阵列通过安装在柱子上的变压器连接到电网，该变压器将电压从 6.6 kV 降低到 200 V。

太阳能发电蓄电池是转换为单相交流电的直流电源。控制策略假设微阵列不完全依赖电网提供的电力，太阳能发电和储存提供的电力在任何时候都是足够的。

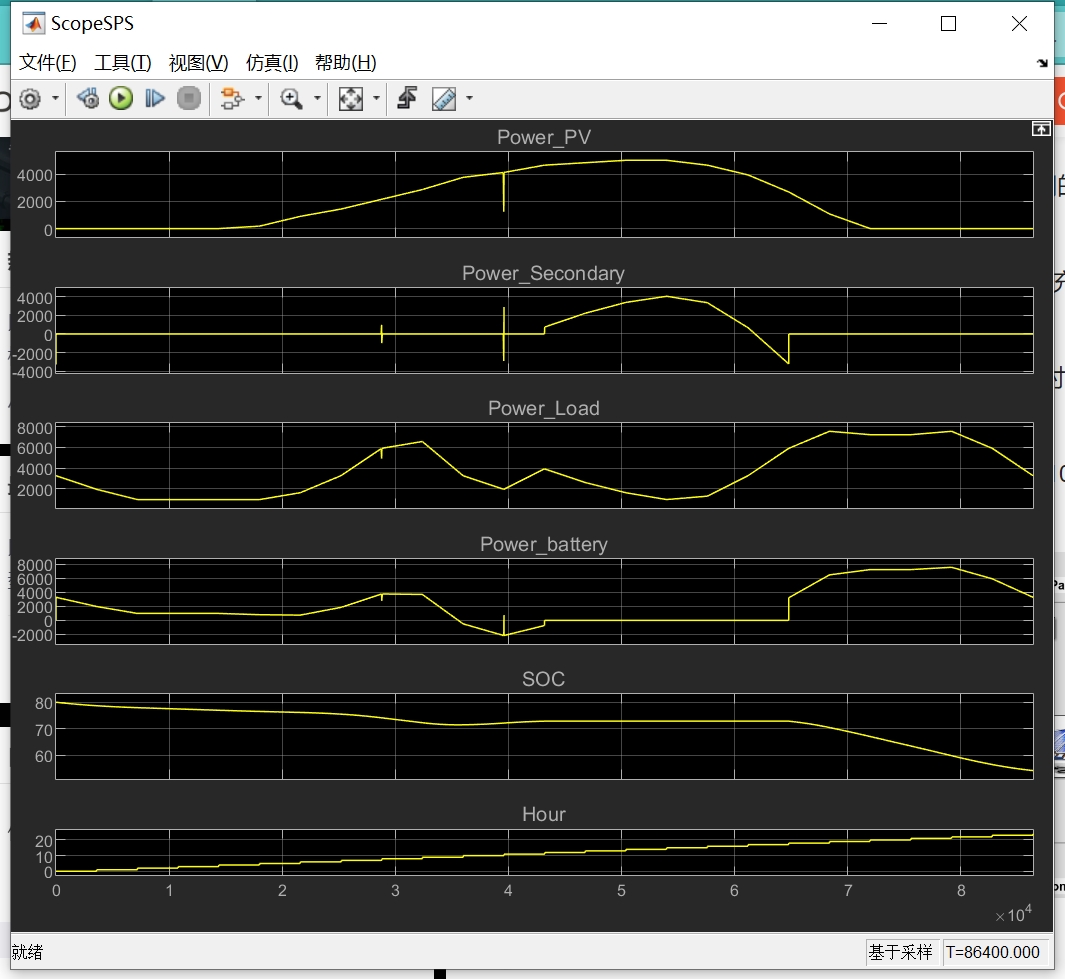

模拟

从 20 小时到 4 小时，太阳能发电量为 0 W。它在 5 小时到 14 小时达到峰值 （15 kW）。

作为普通房屋的典型负荷变化，电力负荷量在 9 小时 （6,500 W）、19 小时和 22 小时 （7,500 W） 达到峰值消耗。

从 0 点到 12 点和 18 点到 24 点，电池控制由电池控制器执行。电池控制执行电流的跟踪控制，以便从极变压器次级侧流入系统电源的有功功率设置为 0。然后，杆上变压器次级侧的有功功率始终在零附近。

蓄电池在微电网功率不足时提供不足的电流，当微电网的功率超过电力负载时吸收微电网的剩余电流。

从 12 点到 18 点，不执行电池控制。蓄电池的 SOC（充电状态）固定为常数，并且在蓄电池充电或放电后不会发生变化

battery 不由电池控制器执行。当微电网出现电力短缺时，系统供电不足。当微电网中有剩余电力时，剩余电力将返回系统电力。

8 点，断路器将普通房屋的 3 号电力负载设置为 OFF 10 秒。在杆式变压器次级侧的有功功率和蓄电池的电力中观察到尖峰
