Arduino入门：玩转蜂鸣器

国庆假期确实时间比较充裕，因此这几天都能更好几篇，通过上面的学习我们已经有了一定的基础，今天让我们控制新的硬件-蜂鸣器。老规矩在此之前先介绍下蜂鸣器。

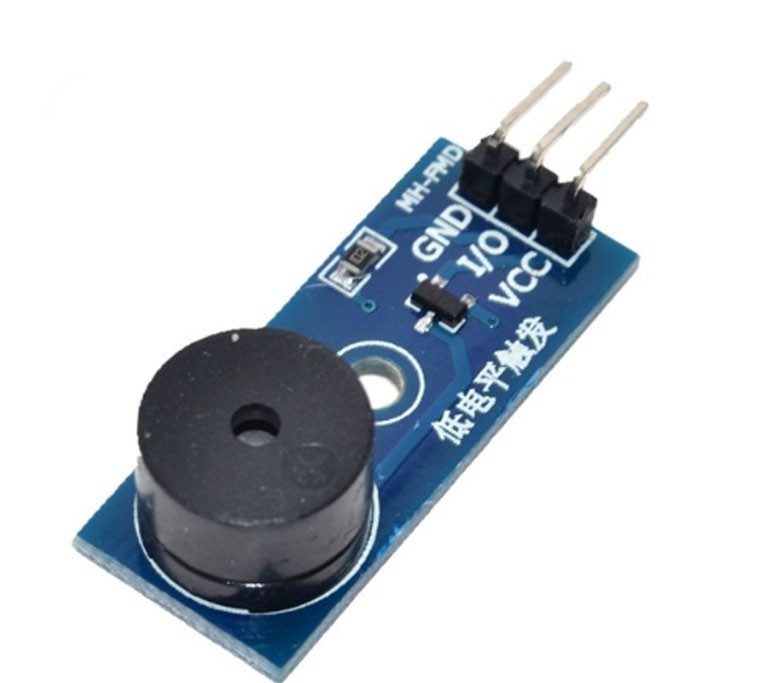

蜂鸣器是一种电子发声器件，通过振动产生声音信号，广泛应用于警报、提示音等场景。根据驱动方式和工作原理可分为以下两类：

有源蜂鸣器

• 内置振荡电路，通电即发声，仅需直流电压驱动（如5V或12V）。
• 发声频率固定，无法调节音调。
• 典型应用：简单提示音、报警器。

无源蜂鸣器

• 无内置振荡电路，需外部输入PWM（脉冲宽度调制）信号驱动。
• 通过改变输入频率调节音调，可播放音乐。
• 典型应用：电子琴、复杂音效。

驱动电路设计

有源蜂鸣器驱动
直接连接电源（注意电压匹配），串联限流电阻（通常1kΩ）保护电路。

无源蜂鸣器驱动
需单片机或PWM信号控制。

介绍完蜂鸣器让我们开始今天的学习！蜂鸣器启动！

硬件准备

• Arduino开发板（如Arduino Uno）
• 蜂鸣器（有源或无源均可，代码略有差异）
• 连接线若干
• 面包板（可选）

连接方式

有源蜂鸣器直接连接数字引脚与GND；无源蜂鸣器需串联一个100Ω电阻。以数字引脚8为例：

蜂鸣器正极 → Arduino引脚8
蜂鸣器负极 → Arduino GND

有源蜂鸣器代码示例

void setup() {
  pinMode(8, OUTPUT); // 设置引脚8为输出模式
}

void loop() {
  digitalWrite(8, HIGH); // 通电发声
  delay(1000);          // 持续1秒
  digitalWrite(8, LOW);  // 停止发声
  delay(1000);          // 静音1秒
}

无源蜂鸣器代码示例

通过tone()函数控制频率，可播放不同音高：

void setup() {
  pinMode(8, OUTPUT);
}

void loop() {
  tone(8, 262); // 播放C4音符（262Hz）
  delay(500);
  noTone(8);    // 停止发声
  delay(500);
}

注意事项

• 有源蜂鸣器内置振荡电路，只能固定音调
• 无源蜂鸣器需外接PWM信号控制音高
• 长时间通电可能导致蜂鸣器过热
