VRRP、MSTP

一、VRRP简介

(1)定义：

VRRP ( Virtual Router Redundancy Protocol，虚拟路由器冗余协议 ）：通过把几台路由设备联合组成一台虚拟的路由设备，将虚拟路由设备的IP地址作为用户的默认网关实现与外部网络通信。当网关设备发生故障时，VRRP机制能够选举新的网关设备承担数据流量，从而保障网络的可靠通信。

(2)目的

   随着网络的快速普及和相关应用的日益深入，各种增值业务（如IPTV、视频会议等）已经开始广泛部署，基础网络的可靠性日益成为用户关注的焦点，能够保证网络传输不中断对于终端用户非常重要。

    VRRP的出现很好的解决了这个问题。VRRP能够在不改变组网的情况下，将多台路由设备组成一个虚拟路由器，通过配置虚拟路由器的IP地址为默认网关，实现默认网关的备份。

二、VRRP基本概念

1.VRRP中接口只有3个状态：

• 初始状态，Initial

• 主状态，Master

• 备份状态，Backup

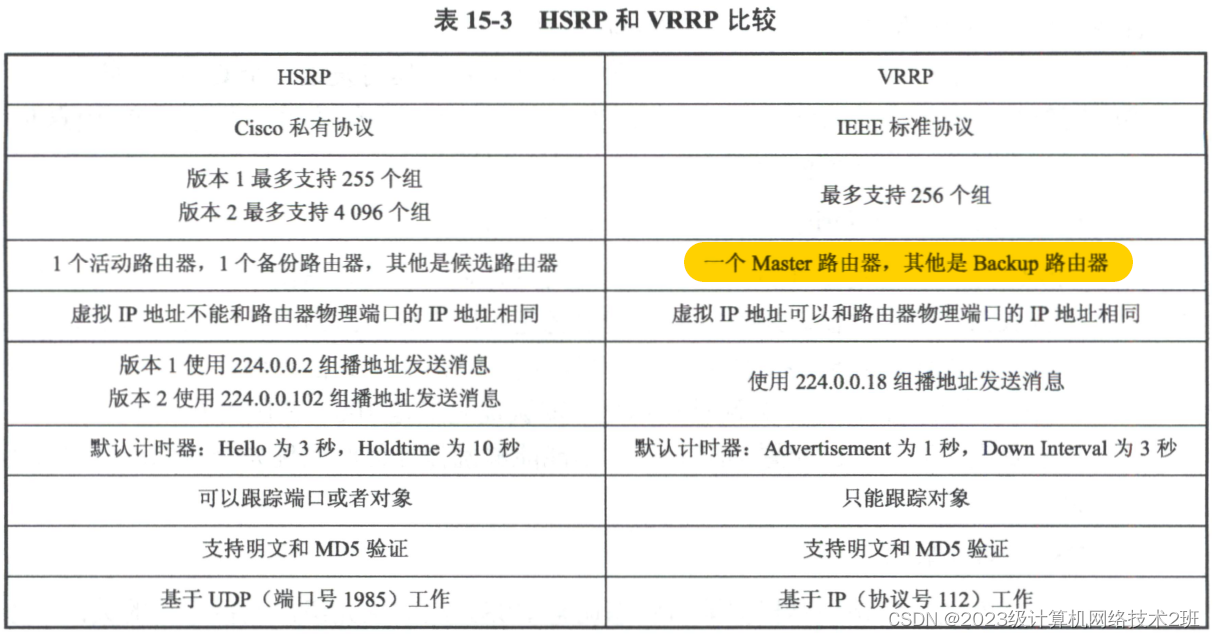

   VRRP根据优先级来确定备份组(Backup)中每台路由器的角色(Master 路由器或Backup路由器)。优先级越高，则越有可能成为Master路由器。

   VRRP中虚拟IP地址可以和路由器端口上的IP地址相同。

2.

    在如图1所示的网络中部署VRRP协议，HostA通过Switch1双归到SwitchA和SwitchB。在SwitchA和SwitchB上配置VRRP备份组，对外体现为一台虚拟路由器，实现冗余备份。



• VRRP路由器（VRRP Router）：运行VRRP协议的设备。

• 虚拟路由器（Virtual Router）：又称VRRP备份组，由一个Master设备和多个Backup设备组成，被当作一个共享局域网内主机的缺省网关。如SwitchA和SwitchB共同组成了一个虚拟路由器。

• Master路由器（Virtual Router Master）：承担转发报文任务的VRRP设备，如SwitchA.

• Backup路由器（Virtual Router Backup）：一组没有承担转发任务的VRRP设备，当Master设备出现故障时，它们将通过竞选成为新的Master设备，如SwitchB。

3.VRRP协议报文

  (1) VRRP协议报文用来将Master设备的优先级和状态通告给同一备份组的所有Backup设备。VRRP协议报文封装在IP报文中，拥有专门的VRRP组播地址。在IP报文头中，源地址为发送报文接口的主IP地址（不是虚拟IP地址），目的地址是224.0.0.18，TTL是255，协议号是112。

(2)VRRP报文结构

   图一为 VRRPv2结构图

 图二为 VRRPv3结构图

三、MSTP

1.介绍

       在PVST中, 交换机为每个VLAN都构建一棵STP 树不个仅会为CPU 带来很大负载(特别是低端的交换)，也会占用大量的带宽。MSTP (Multiple Spanning Tree Protocol)则可把多个VLAN 映射到一个STP实例上，每个实例都运行RSTP，从而减少了资源的浪费。

   实例就是多个 VLAN的一个集合，这种通过将多个VLAN捆绑到一个实例中的方法可以节省通信开销和资源占用率。可以实现负载均衡。

   多生成树 (MST) 是从 Cisco 专用多实例生成树协议 (MISTP) 实施得到的 IEEE 标准。

2.组成

  域由域名(Configuration Name)、修订级别(Revision Level)、格式选择器(Configuration ldentifier Format Selector)、VLAN 与实例的映射关系组成。

3.使用 MST 的位置

标准 802.1q 案例

     原始 IEEE 802.1q 标准不仅仅定义了中继，还定义了许多其他内容。此标准定义了通用生成树 (CST)，后者仅假定整个桥接网络运行一个生成树实例，而不考虑 VLAN 的数量。如果将CST应用于下图拓扑，则结果类似于如下所示的图表：

应用于网络的通用生成树(CST)

在运行CST的网络中，以下陈述是正确的：

• 无法进行负载均衡；一个上行链路需要阻塞所有VLAN。

• CPU可备用；只需计算一个实例。

注意：思科实施增强了802.1q以支持一个PVST。此功能完全按照本示例中 PVST 的方式运行。Cisco 每 VLAN BPDU 通过纯 802.1q 网桥建立隧道。
