本文介绍了Altium Designer（AD）在导出原理图和PCB PDF时遇到的问题及解决方法。包括如何解决内容显示不全的问题，导出多Board页面的PDF，以及如何选择特定层进行导出，提供了详细的步骤指南。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

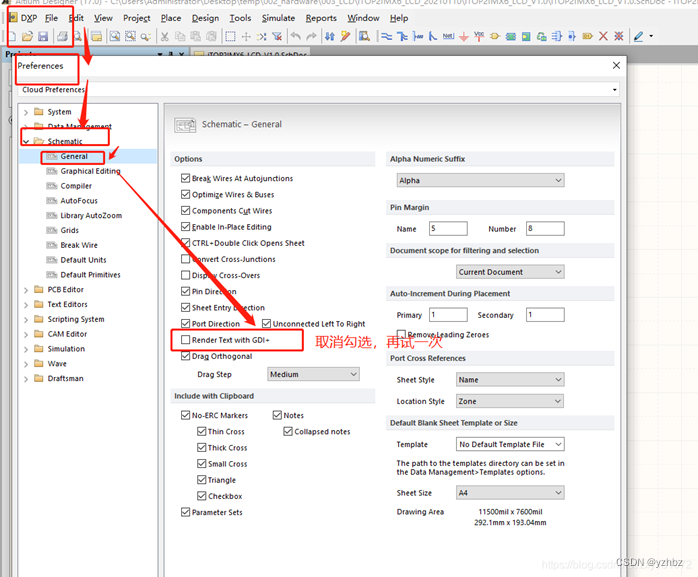

1、AD导出原理图PDF内容显示不全解决办法
DXP—>Preferneces—>Schematic—>General下
取消Render Text with GDI+
在这里插入图片描述

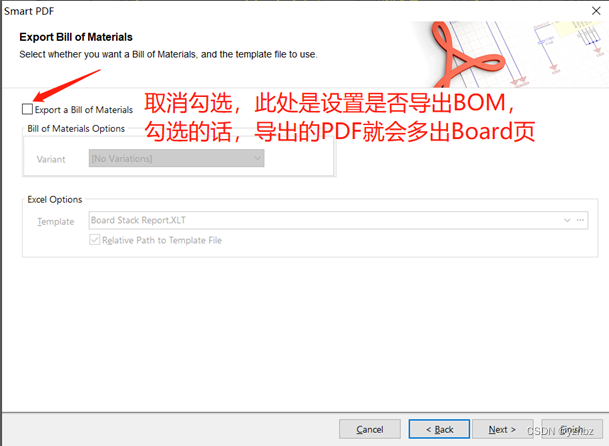

2、原理图导出PDF文件多Board s 页的解决办法：
在这里插入图片描述
3、由PCB文件导出想要层的PDF文件方法：
1、File—>Smart PDF—>Next

在这里插入图片描述

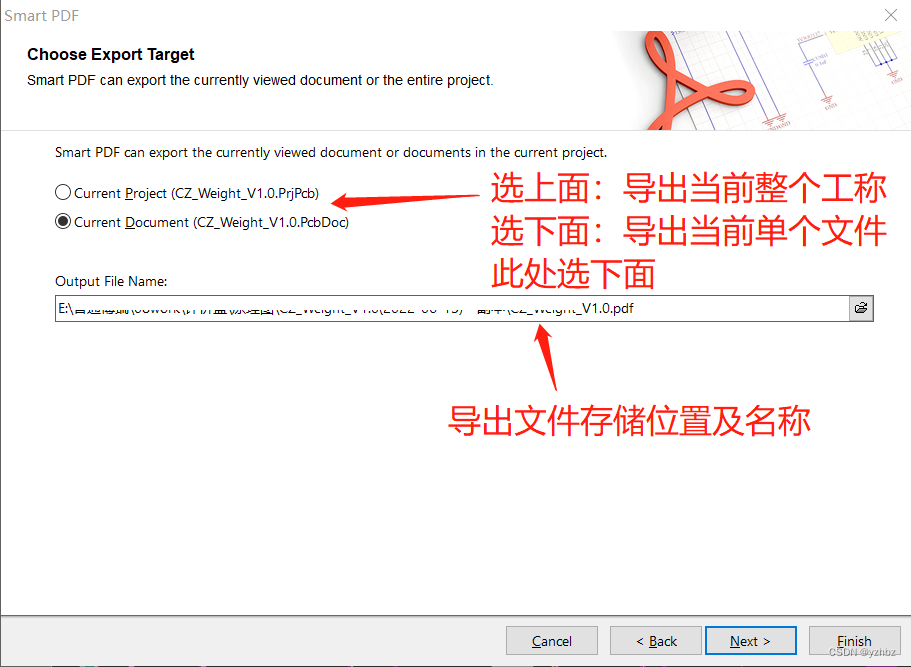

2、选填好，Next
在这里插入图片描述

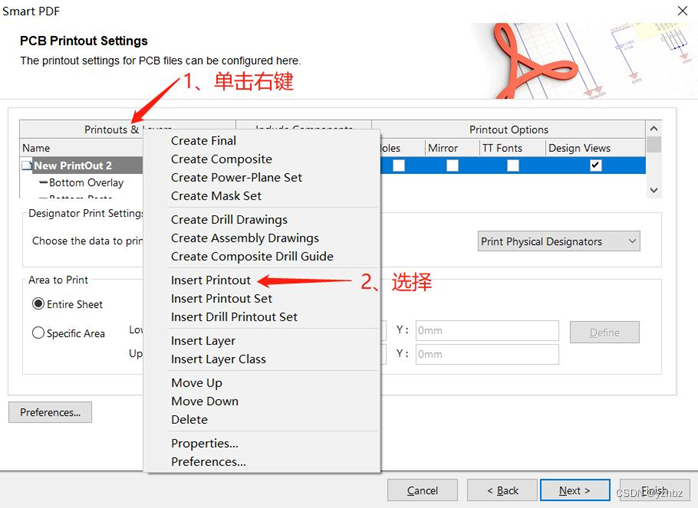

3、Next进入PCB Printout Settings，如下图操作
在这里插入图片描述

4、接着按图操作
