DCN 神州数码 交换机 三层功能配置 IPv6路由功能-OSPFv3

一、组网说明

        网络中的三台设备运行OSPFv3协议，接口地址如下图。配置单区OSPFv3协议确保三台设备之间可以互访。

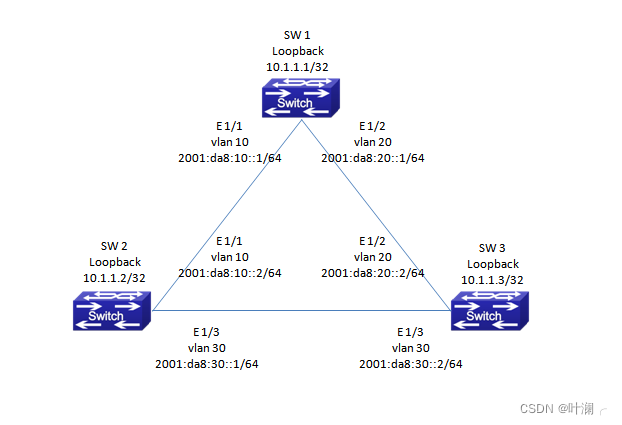

二、组网图

三、配置步骤

        SW 1的配置
        #打开IPv6功能，配置三层接口和LoopBack接口
switch(config)#ipv6 enable
switch(config)#interface vlan 10
switch(config-If-Vlan10)#ipv6 address 2001:da8:10::1/64
switch(config-If-Vlan10)#exit
switch(config)#interface vlan 20
switch(config-If-Vlan20)#ipv6 address 2001:da8:20::1/64
switch(config-If-Vlan20)#exit
switch(config)#interface loopback 1
switch(config-If-loopback1)#ip address 10.1.1.1 255.255.255.255
switch(config-If-loopback1)#exit
        #配置OSPFv3
switch(config)#router ipv6 ospf
switch(config-router)#router-id 10.1.1.1
switch(config-router)#exit
switch(config)#interface vlan 10
switch(config-If-Vlan10)#ipv6 router ospf area 0
switch(config-If-Vlan10)#exit
switch(config)#interface vlan 20
switch(config-If-Vlan20)#ipv6 router ospf area 0
switch(config-If-Vlan20)#exit

        SW 2的配置
        #打开IPv6功能，配置三层接口和LoopBack接口
switch(config)#ipv6 enable
switch(config)#interface vlan 10
switch(config-If-Vlan10)#ipv6 address 2001:da8:10::2/64
switch(config-If-Vlan10)#exit
switch(config)#interface vlan 30
switch(config-If-Vlan30)#ipv6 address 2001:da8:30::1/64
switch(config-If-Vlan30)#exit
switch(config)#interface loopback 1
switch(config-If-loopback1)#ip address 10.1.1.2 255.255.255.255
switch(config-If-loopback1)#exit
        #配置OSPFv3
switch(config)#router ipv6 ospf
switch(config-router)#router-id 10.1.1.2
switch(config-router)#exit
switch(config)#interface vlan 10
switch(config-If-Vlan10)#ipv6 router ospf area 0
switch(config-If-Vlan10)#exit
switch(config)#interface vlan 30
switch(config-If-Vlan20)#ipv6 router ospf area 0
switch(config-If-Vlan20)#exit
        SW 3的配置
        #打开IPv6功能，配置三层接口和LoopBack接口
switch(config)#ipv6 enable
switch(config)#interface vlan 20
switch(config-If-Vlan20)#ipv6 address 2001:da8:20::2/64
switch(config-If-Vlan20)#exit
switch(config)#interface vlan 30
switch(config-If-Vlan30)#ipv6 address 2001:da8:30::2/64
switch(config-If-Vlan30)#exit
switch(config)#interface loopback 1
switch(config-If-loopback1)#ip address 10.1.1.3 255.255.255.255
switch(config-If-loopback1)#exit
        #配置OSPFv3
switch(config)#router ipv6 ospf
switch(config-router)#router-id 10.1.1.3
switch(config-router)#exit
switch(config)#interface vlan 20
switch(config-If-Vlan10)#ipv6 router ospf area 0
switch(config-If-Vlan10)#exit
switch(config)#interface vlan 30
switch(config-If-Vlan20)#ipv6 router ospf area 0
switch(config-If-Vlan20)#exit
