Linux之时间子系统(三)：timekeeping 模块

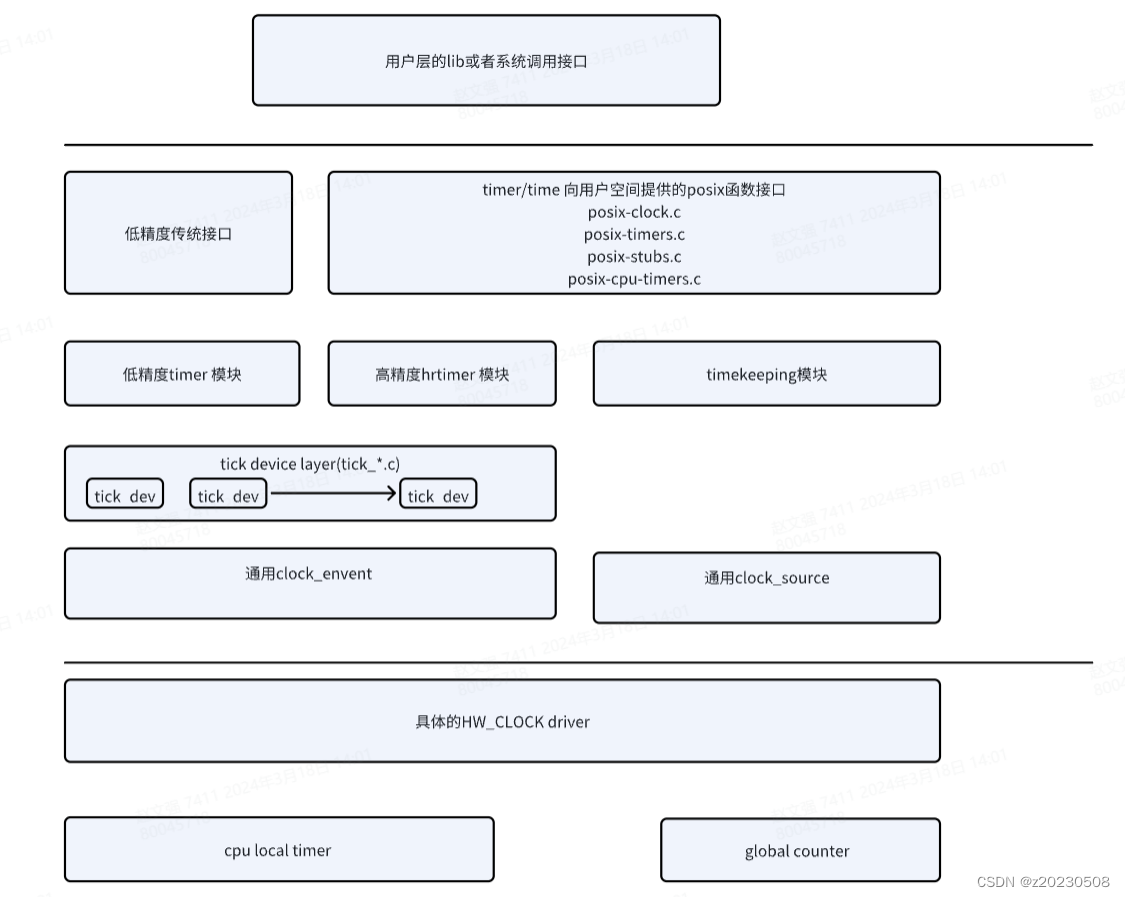

一、时间子系统软件架构图

 根据软件架构图，从上往下分析各个模块的功能，下面开始分析 timekeeping 模块的源码。

二、timekeeping

timekeeping模块是一个提供时间服务的基础模块。Linux内核提供各种time line，real time clock，monotonic clock、monotonic raw clock等，timekeeping模块就是负责跟踪、维护这些timeline的，并且向其他模块（timer相关模块、用户空间的时间服务等）提供服务，而timekeeping模块维护timeline的基础是基于clocksource模块和tick模块。通过tick模块的tick事件，可以周期性的更新time line，通过clocksource模块、可以获取tick之间更精准的时间信息。

本文熟悉介绍timekeeping的一些基础概念，接着会介绍该模块初始化的过程，此后会从上至下介绍该模块提供的服务、该模块如何和tick模块交互以及如何和clocksource模块交互，最后介绍电源管理相关的内容。

三、timekeeper核心数据定义

/**
 * struct tk_read_base - base structure for timekeeping readout
 * @clock:      Current clocksource used for timekeeping.
 * @mask:       Bitmask for two's complement subtraction of non 64bit clocks
 * @cycle_last: @clock cycle value at last update
 * @mult:       (NTP adjusted) multiplier for scaled math conversion
 * @shift:      Shift value for scaled math conversion
 * @xtime_nsec: Shifted (fractional) nano seconds offset for readout
 * @base:       ktime_t (nanoseconds) base time for readout
 * @base_real:  Nanoseconds base value for clock REALTIME readout
 *
 * This struct has size 56 byte on 64 bit. Together with a seqcount it
 * occupies a single 64byte cache line.
 *
 * The struct is separate from struct timekeeper as it is also used
 * for a fast NMI safe accessors.
 *
 * @base_real is for the fast NMI safe accessor to allow reading clock
 * realtime from any context.
 */


struct tk_read_base {
        struct clocksource      *clock;
        u64                     mask;
        u64                     cycle_last;
        u32                     mult;
        u32                     shift;
        u64                     xtime_nsec;
        ktime_t                 base;
        u64                     base_real;
};


/**
 * struct timekeeper - Structure holding internal timekeeping values.
 * @tkr_mono:           The readout base structure for CLOCK_MONOTONIC
 * @tkr_raw:            The readout base structure for CLOCK_MONOTONIC_RAW
 * @xtime_sec:          Current CLOCK_REALTIME time in seconds
 * @ktime_sec:          Current CLOCK_MONOTONIC time in seconds
 * @wall_to_monotonic:  CLOCK_REALTIME to CLOCK_MONOTONIC offset
 * @offs_real:          Offset clock monotonic -> clock realtime
 * @offs_boot:          Offset clock monotonic -> clock boottime
 * @offs_tai:           Offset clock monotonic -> clock tai
 * @tai_offset:         The current UTC to TAI offset in seconds
 * @clock_was_set_seq:  The sequence number of clock was set events
 * @cs_was_changed_seq: The sequence number of clocksource change events
 * @next_leap_ktime:    CLOCK_MONOTONIC time value of a pending leap-second
 * @raw_sec:            CLOCK_MONOTONIC_RAW  time in seconds
 * @monotonic_to_boot:  CLOCK_MONOTONIC to CLOCK_BOOTTIME offset
 * @cycle_interval:     Number of clock cycles in one NTP interval
 * @xtime_interval:     Number of clock shifted nano seconds in one NTP
 *                      interval.
 * @xtime_remainder:    Shifted nano seconds left over when rounding
 *                      @cycle_interval
 * @raw_interval:       Shifted raw nano seconds accumulated per NTP interval.
 * @ntp_error:          Difference between accumulated time and NTP time in ntp
 *                      shifted nano seconds.
 * @ntp_error_shift:    Shift conversion between clock shifted nano seconds and
 *                      ntp shifted nano seconds.
 * @last_warning:       Warning ratelimiter (DEBUG_TIMEKEEPING)
 * @underflow_seen:     Underflow warning flag (DEBUG_TIMEKEEPING)
 * @overflow_seen:      Overflow warning flag (DEBUG_TIMEKEEPING)
 *
 * Note: For timespec(64) based interfaces wall_to_monotonic is what
 * we need to add to xtime (or xtime corrected for sub jiffie times)
 * to get to monotonic time.  Monotonic is pegged at zero at system
 * boot time, so wall_to_monotonic will be negative, however, we will
 * ALWAYS keep the tv_nsec part positive so we can use the usual
 * normalization.
 *
 * wall_to_monotonic is moved after resume from suspend for the
 * monotonic time not to jump. We need to add total_sleep_time to
 * wall_to_monotonic to get the real boot based time offset.
 *
 * wall_to_monotonic is no longer the boot time, getboottime must be
 * used instead.
 *
 * @monotonic_to_boottime is a timespec64 representation of @offs_boot to
 * accelerate the VDSO update for CLOCK_BOOTTIME.
 */


struct timekeeper {
        struct tk_read_base     tkr_mono;
        struct tk_read_base     tkr_raw;
        u64                     xtime_sec;
        unsigned long           ktime_sec;
        struct timespec64       wall_to_monotonic;
        ktime_t                 offs_real;
        ktime_t                 offs_boot;
        ktime_t                 offs_tai;
        s32                     tai_offset;
        unsigned int            clock_was_set_seq;
        u8                      cs_was_changed_seq;
        ktime_t                 next_leap_ktime;
        u64                     raw_sec;
        struct timespec64       monotonic_to_boot;

        /* The following members are for timekeeping internal use */
        u64                     cycle_interval;
        u64                     xtime_interval;
        s64                     xtime_remainder;
        u64                     raw_interval;
        /* The ntp_tick_length() value currently being used.
         * This cached copy ensures we consistently apply the tick
         * length for an entire tick, as ntp_tick_length may change
         * mid-tick, and we don't want to apply that new value to
         * the tick in progress.
         */
        u64                     ntp_tick;
        /* Difference between accumulated time and NTP time in ntp
         * shifted nano seconds. */
        s64                     ntp_error;
        u32                     ntp_error_shift;
        u32                     ntp_err_mult;
        /* Flag used to avoid updating NTP twice with same second */
        u32                     skip_second_overflow;
#ifdef CONFIG_DEBUG_TIMEKEEPING
        long                    last_warning;
        /*
         * These simple flag variables are managed
         * without locks, which is racy, but they are
         * ok since we don't really care about being
         * super precise about how many events were
         * seen, just that a problem was observed.
         */
        int                     underflow_seen;
        int                     overflow_seen;
#endif
};


 上面的英文注释已经解释各个变量的含义，下面描述一些主要的信息；

（1）tk_read_base 当前使用的clocksource。这个clock应该系统中最优的那个，如果有好过当前clocksource注册入系统，那么clocksource模块会通知timekeeping模块来切换clocksource。

（2） tk_read_base 的mult 和shift ,是cycle值和纳秒转换的因子，概念和clocksource的mult和shift一致。之后会描述怎么换算；

（3）CLOCK_REALTIME类型的系统时钟（其实就是墙上时钟）。我们都知道，时间就像是一条直线（line），不知道起点，也不知道终点，因此我们称之time line。time line有很多种，和如何定义0值的时间以及用什么样的刻度来度量时间相关。人类熟悉的墙上时间和linux kernel中定义的CLOCK_REALTIME都是用来描述time line的，只不过时间原点和如何度量time line上两点距离的刻度不一样。对于人类的时间，0值是耶稣诞生的时间点；对于CLOCK_REALTIME，0值是linux epoch，即1970年1月1日...。对于墙上时间，在度量的时候虽然也是基于秒的，但是人类做了grouping，因此使用了年月日时分秒的概念。这里的秒数是相对与当前分钟值内的秒数。对于linux世界中的CLOCK_REALTIME time，直接使用秒以及纳秒在当前秒内的偏移来表示。

因此，这里xtime_sec用秒这个的刻度单位来度量CLOCK_REALTIME time line上，时间原点到当前点的距离值。当然xtime_sec是一个对current time point的取整值，为了更好的精度，还需要一个纳秒表示的offset，也就是tk_read_base->xtime_nsec。
不过为了内核内部计算精度（内核对时间的计算是基于cycle的），并不是保存了时间的纳秒偏移值，而是保存了一个shift之后的值，因此，用户看来，当前时间点的值应该是距离时间原点xtime_sec+ (xtime_nsec << shift)距离的那个时间点值.

（4）CLOCK_MONOTONIC类型的系统时钟。这种系统时钟并没有象墙上时钟一样定义一个相对于linux epoch的值，这个成员定义了monotonic clock到real time clock的偏移，也就是说，这里的wall_to_monotonic和offs_real需要加上real time clock的时间值才能得到monotonic clock的时间值。当然，从这里成员的名字就看出来了。wall_to_monotonic和offs_real的意思是一样的，不过时间的格式不一样，用在不同的场合，以便获取性能的提升。

（5）CLOCK_MONOTONIC_RAW类型的系统时钟

（6）CLOCK_TAI类型的系统时钟。TAI（international atomic time）是原子钟，我们说过，UTC就是base TAI的，也就是说用铯133的振荡频率来定义秒的那个时钟，当然UTC还有考虑leap second以便方便广大人民群众。CLOCK_TAI类型的系统时钟就是完完全全使用铯133的振荡频率来定义秒的那个时钟，不向人类妥协。

2、对各种时间值的计算

获取时间：

（1）realtime = timekeeper.xtime_sec+((timekeeper.tkr_mono.clock->read - cycle_last)*mult+tkr_mono->xtime_nsec)>>shift

(2)  monotonic_clock = realtime + wall_to_monotonic

(3) monotonic_raw = timekeeper.raw_sec +((timekeeper.tkr_raw.clock->read - cycle_last)*mult+tkr_raw->xtime_nsec)>>shift

(4) upsystime_time = real time clock+ wall_to_monotonic

(5) boottime = timekeeper.offs_boot +timekeeper.tkr_mono.base + (timekeeper.tkr_mono.clock->read - cycle_last)*mult+tkr_mono->xtime_nsec)>>shift

(6) taitime = timekeeper.offs_tai+ timekeeper.tkr_mono.base + (timekeeper.tkr_mono.clock->read - cycle_last)*mult+tkr_mono->xtime_nsec)>>shift

设置时间：

3、全局变量

DEFINE_RAW_SPINLOCK(timekeeper_lock);

/*
 * The most important data for readout fits into a single 64 byte
 * cache line.
 */
static struct {
        seqcount_raw_spinlock_t seq;
        struct timekeeper       timekeeper;
} tk_core ____cacheline_aligned = {
        .seq = SEQCNT_RAW_SPINLOCK_ZERO(tk_core.seq, &timekeeper_lock),
};

static struct timekeeper shadow_timekeeper;

timekeeper维护了系统的所有的clock。一个全局变量（共享资源）没有锁保护怎么行，timekeeper_lock和seq都是用来保护timekeeper的，用在不同的场合。

shadow_timekeeper主要用在更新系统时间的过程中。在update_wall_time中，首先将时间调整值设定到shadow_timekeeper中，然后一次性的copy到真正的那个timekeeper中。这样的设计主要是可以减少持有seq锁的时间（在更新系统时间的过程中），不过需要注意的是：在其他的过程（非update_wall_time），需要sync shadow timekeeper。

3、kk_fast

在timekeep模块中，还有一个 tk_fast: NMI safe timekeeper 的保护更新机制，这个还没研究，埋一个机制，之后更新；

三、timekeeping初始化

timekeeping初始化的代码位于timekeeping_init函数中，在系统初始化的时候（start_kernel）会调用该函数进行timekeeping的初始化。

timekeep_init :

/*
 * timekeeping_init - Initializes the clocksource and common timekeeping values
 */
void __init timekeeping_init(void)
{
        struct timespec64 wall_time, boot_offset, wall_to_mono;
        struct timekeeper *tk = &tk_core.timekeeper;
        struct clocksource *clock;
        unsigned long flags;

        read_persistent_wall_and_boot_offset(&wall_time, &boot_offset);
        if (timespec64_valid_settod(&wall_time) &&
            timespec64_to_ns(&wall_time) > 0) {
                persistent_clock_exists = true;
        } else if (timespec64_to_ns(&wall_time) != 0) {
                pr_warn("Persistent clock returned invalid value");
                wall_time = (struct timespec64){0};
        }

        if (timespec64_compare(&wall_time, &boot_offset) < 0)
                boot_offset = (struct timespec64){0};

        /*
         * We want set wall_to_mono, so the following is true:
         * wall time + wall_to_mono = boot time
         */
        wall_to_mono = timespec64_sub(boot_offset, wall_time);

        raw_spin_lock_irqsave(&timekeeper_lock, flags);
        write_seqcount_begin(&tk_core.seq);
        ntp_init();

        clock = clocksource_default_clock();
        if (clock->enable)
                clock->enable(clock);
        tk_setup_internals(tk, clock);

        tk_set_xtime(tk, &wall_time);
        tk->raw_sec = 0;

        tk_set_wall_to_mono(tk, wall_to_mono);

        timekeeping_update(tk, TK_MIRROR | TK_CLOCK_WAS_SET);

        write_seqcount_end(&tk_core.seq);
        raw_spin_unlock_irqrestore(&timekeeper_lock, flags);
}


1、从persistent clock获取当前的时间值

timekeeping模块中支持若干种system clock，这些system clock的数据保存在ram中，一旦断电，数据就丢失了。因此，在系加电启动后，会从persistent clock中中取出当前时间值（例如RTC，RTC有battery供电，因此系统断电也可以保存数据），根据情况初始化各种system clock。具体代码如下：

  read_persistent_wall_and_boot_offset(&wall_time, &boot_offset);
        if (timespec64_valid_settod(&wall_time) &&
            timespec64_to_ns(&wall_time) > 0) {
                persistent_clock_exists = true;
        } else if (timespec64_to_ns(&wall_time) != 0) {
                pr_warn("Persistent clock returned invalid value");
                wall_time = (struct timespec64){0};
        }

        if (timespec64_compare(&wall_time, &boot_offset) < 0)
                boot_offset = (struct timespec64){0};

（1）read_persistent_wall_and_boot_offset是一个和architecture相关的函数，具体如何支持可以看具体的architecture相关的代码实现。对于ARM，其实现在linux/arch/arm/kernel/time.c文件中。该函数的功能就是从系统中的HW clock（例如RTC）中获取时间信息。

read_persistent_wall_and_boot_offset->read_persistent_clock64-> __read_persistent_clock->read_persistent

read_persistent 这个函数是注册进来的函数指针

（2）timespec64_valid_settod用来校验一个timespec是否是有效。如何判断从RTC获取的值是有效的呢？要满足timespec中的秒数值要大于等于0，小于KTIME_SEC_MAX，纳秒值要小于NSEC_PER_SEC（10^9）。KTIME_SEC_MAX这个宏定义了ktime_t这种类型的数据可以表示的最大的秒数值，从RTC中读出的秒数值当然不能大于它，KTIME_SEC_MAX定义如下：

#define KTIME_MAX            ((s64)~((u64)1 << 63))
#if (BITS_PER_LONG == 64)
# define KTIME_SEC_MAX            (KTIME_MAX / NSEC_PER_SEC)
#else
# define KTIME_SEC_MAX            LONG_MAX
#endif

ktime_t这种数据类型占据了64 bit的size，对于64 bit的CPU和32 bit CPU上是不一样的，64 bit的CPU上定义为一个signed long long，该值直接表示了纳秒值。对于32bit CPU而言，64 bit的数据分成两个signed int类型，分别表示秒数和纳秒数。

（3）设定persistent_clock_exist flag，说明系统中存在RTC的硬件模块，timekeeping模块会和RTC模块进行交互。例如：在suspend的时候，如果该flag是true的话，RTC driver不能sleep，因为timekeeping模块还需要在resume的时候通过RTC的值恢复其时间值呢。

2、为timekeeping模块设置default的clock source

clock = clocksource_default_clock();－－－－－－－－－－－－－－－－－－－－（1）
if (clock->enable)
    clock->enable(clock);－－－－－enalbe default clocksource
tk_setup_internals(tk, clock);－－－－－－－－－－－－－－－－－－－－－－－－（2）

（1）在timekeeping初始化的时候，很难选择一个最好的clock source，因为很有可能最好的那个还没有初始化呢。因此，这里的策略就是采用一个在timekeeping初始化时一定是ready的clock source，也就是基于jiffies 的那个clocksource。clocksource_default_clock定义在kernel/time/jiffies.c，是一个weak symble，如果你愿意也可以重新定义clocksource_default_clock这个函数。不过，要保证在timekeeping初始化的时候是ready的。

（2）建立default clocksource和timekeeping伙伴关系。

3、初始化real time clock、monotonic clock和monotonic raw clock

        tk_set_xtime(tk, &wall_time);
        tk->raw_sec = 0;

        tk_set_wall_to_mono(tk, wall_to_mono);

        timekeeping_update(tk, TK_MIRROR | TK_CLOCK_WAS_SET);

        write_seqcount_end(&tk_core.seq);
        raw_spin_unlock_irqrestore(&timekeeper_lock, flags);


（1）根据从RTC中获取的时间值来初始化timekeeping中的real time clock，如果没有获取到正确的RTC时间值，那么缺省的real time（wall time）就是linux epoch。

（2）monotonic raw clock被设定为从0开始。

（3）启动时将monotonic clock设定为负的real time clock，timekeeper并没有直接保存monotonic clock，而是保存了一个wall_to_monotonic的值，这个值类似offset，real time clock加上这个offset就可以得到monotonic clock。因此，初始化的时间点上，monotonic clock实际上等于0（如果没有获取到有效的booting time）。当系统运行之后，real time clock+ wall_to_monotonic是系统的uptime，而real time clock+ wall_to_monotonic + sleep time也就是系统的boot time。

四、获取和设定当前系统时钟的时间值

1、获取monotonic clock的时间值：ktime_get和ktime_get_ts

ktime_t ktime_get(void)
{
        struct timekeeper *tk = &tk_core.timekeeper;
        unsigned int seq;
        ktime_t base;
        u64 nsecs;

        WARN_ON(timekeeping_suspended);

        do {
                seq = read_seqcount_begin(&tk_core.seq);
                base = tk->tkr_mono.base;
                nsecs = timekeeping_get_ns(&tk->tkr_mono);

        } while (read_seqcount_retry(&tk_core.seq, seq));

        return ktime_add_ns(base, nsecs);
}
EXPORT_SYMBOL_GPL(ktime_get);

一般而言，timekeeping模块是在tick到来的时候更新各种系统时钟的时间值，ktime_get调用很有可能发生在两次tick之间，这时候，仅仅依靠当前系统时钟的值精度就不甚理想了，毕竟那个时间值是per tick更新的。因此，为了获得高精度，ns值的获取是通过timekeeping_get_ns完成的，该函数获取了real time clock的当前时刻的纳秒值，而这是通过上一次的tick时候的real time clock的时间值（xtime_nsec）加上当前时刻到上一次tick之间的delta时间值计算得到的。

ktime_get_ts的概念和ktime_get是一样的，只不过返回的时间值格式不一样而已。

2、获取real time clock的时间值：ktime_get_real_ts64 和 ktime_get_coarse_real_ts64

这两个函数的具体逻辑动作和获取monotonic clock的时间值函数是完全一样的，大家可以自己看代码分析。这里稍微提一下另外一个函数：current_kernel_time，代码如下：

/**
 * ktime_get_real_ts64 - Returns the time of day in a timespec64.
 * @ts:         pointer to the timespec to be set
 *
 * Returns the time of day in a timespec64 (WARN if suspended).
 */
void ktime_get_real_ts64(struct timespec64 *ts)
{
        struct timekeeper *tk = &tk_core.timekeeper;
        unsigned int seq;
        u64 nsecs;

        WARN_ON(timekeeping_suspended);

        do {
                seq = read_seqcount_begin(&tk_core.seq);

                ts->tv_sec = tk->xtime_sec;
                nsecs = timekeeping_get_ns(&tk->tkr_mono);

        } while (read_seqcount_retry(&tk_core.seq, seq));

        ts->tv_nsec = 0;
        timespec64_add_ns(ts, nsecs);
}
EXPORT_SYMBOL(ktime_get_real_ts64);


 nsecs = timekeeping_get_ns(&tk->tkr_mono);，调用clocksource的read函数获取tick之间的delta时间值，因此current_kernel_time是一个高精度版本的real time clock。

void ktime_get_coarse_real_ts64(struct timespec64 *ts)
{
        struct timekeeper *tk = &tk_core.timekeeper;
        unsigned int seq;

        do {
                seq = read_seqcount_begin(&tk_core.seq);

                *ts = tk_xtime(tk);
        } while (read_seqcount_retry(&tk_core.seq, seq));
}
EXPORT_SYMBOL(ktime_get_coarse_real_ts64);

这没有调用clocksource  的read 函数，精度低，但是性能好。

3、获取boot clock的时间值：getboottime64和ktime_get_ts64

void getboottime64(struct timespec64 *ts)
{
        struct timekeeper *tk = &tk_core.timekeeper;
        ktime_t t = ktime_sub(tk->offs_real, tk->offs_boot);

        *ts = ktime_to_timespec64(t);
}
EXPORT_SYMBOL_GPL(getboottime64);

/**
 * ktime_get_ts64 - get the monotonic clock in timespec64 format
 * @ts:         pointer to timespec variable
 *
 * The function calculates the monotonic clock from the realtime
 * clock and the wall_to_monotonic offset and stores the result
 * in normalized timespec64 format in the variable pointed to by @ts.
 */
void ktime_get_ts64(struct timespec64 *ts)
{
        struct timekeeper *tk = &tk_core.timekeeper;
        struct timespec64 tomono;
        unsigned int seq;
        u64 nsec;

        WARN_ON(timekeeping_suspended);

        do {
                seq = read_seqcount_begin(&tk_core.seq);
                ts->tv_sec = tk->xtime_sec;
                nsec = timekeeping_get_ns(&tk->tkr_mono);
                tomono = tk->wall_to_monotonic;

        } while (read_seqcount_retry(&tk_core.seq, seq));

        ts->tv_sec += tomono.tv_sec;
        ts->tv_nsec = 0;
        timespec64_add_ns(ts, nsec + tomono.tv_nsec);
}
EXPORT_SYMBOL_GPL(ktime_get_ts64);


boot clock这个系统时钟和monotonic clock有什么不同？monotonic clock是从一个固定点开始作为epoch，对于linux，就是启动的时间点，因此，monotonic clock是一个从0开始增加的clock，并且不接受用户的setting，看起来好象适合boot clock是一致的，不过它们之间唯一的差别是对系统进入suspend的处理，对于monotonic clock，它是不记录系统睡眠时间的，因此monotonic clock得到的是一个system uptime。而boot clock计算睡眠时间，直到系统reboot。

4、获取TAI clock的时间值：ktime_get_clocktai和timekeeping_clocktai

static ktime_t posix_get_tai_ktime(clockid_t which_clock)
{
        return ktime_get_clocktai();
}


/**
 * ktime_get_clocktai - Returns the TAI time of day in ktime_t format
 */
static inline ktime_t ktime_get_clocktai(void)
{
        return ktime_get_with_offset(TK_OFFS_TAI);
}


ktime_t ktime_get_with_offset(enum tk_offsets offs)
{
        struct timekeeper *tk = &tk_core.timekeeper;
        unsigned int seq;
        ktime_t base, *offset = offsets[offs];
        u64 nsecs;

        WARN_ON(timekeeping_suspended);

        do {
                seq = read_seqcount_begin(&tk_core.seq);
                base = ktime_add(tk->tkr_mono.base, *offset);
                nsecs = timekeeping_get_ns(&tk->tkr_mono);

        } while (read_seqcount_retry(&tk_core.seq, seq));

        return ktime_add_ns(base, nsecs);

}


原子钟和real time clock（UTC）是类似的，只是有一个偏移而已，记录在tai_offset中。代码非常简单，大家自己阅读即可。ktime_get_clocktai返回ktime的时间值，而timekeeping_clocktai返回timespec格式的时间值。

5、设定wall time clock

/**
 * do_settimeofday64 - Sets the time of day.
 * @ts:     pointer to the timespec64 variable containing the new time
 *
 * Sets the time of day to the new time and update NTP and notify hrtimers
 */
int do_settimeofday64(const struct timespec64 *ts)
{
        struct timekeeper *tk = &tk_core.timekeeper;
        struct timespec64 ts_delta, xt;
        unsigned long flags;
        int ret = 0;

        if (!timespec64_valid_settod(ts))
                return -EINVAL;

        raw_spin_lock_irqsave(&timekeeper_lock, flags);
        write_seqcount_begin(&tk_core.seq);

        timekeeping_forward_now(tk);       //更新timekeeper至当前时间

        xt = tk_xtime(tk);
        ts_delta = timespec64_sub(*ts, xt);

        if (timespec64_compare(&tk->wall_to_monotonic, &ts_delta) > 0) {
                ret = -EINVAL;
                goto out;
        }

//修改 wall_to_monotonic ,offs_real ,offs_tai，同时也修改了对应的值

        tk_set_wall_to_mono(tk, timespec64_sub(tk->wall_to_monotonic, ts_delta));

//调整wall time clock

        tk_set_xtime(tk, ts);
out:
        timekeeping_update(tk, TK_CLEAR_NTP | TK_MIRROR | TK_CLOCK_WAS_SET);

        write_seqcount_end(&tk_core.seq);
        raw_spin_unlock_irqrestore(&timekeeper_lock, flags);

        /* signal hrtimers about time change */
        clock_was_set();

        if (!ret)
                audit_tk_injoffset(ts_delta);

        return ret;
}
EXPORT_SYMBOL(do_settimeofday64);


 五、和clocksource模块的交互

除了直接调用clocksource的read函数之外，timekeeping和clocksource主要的交互就是change clocksource的操作了。当系统中有更高精度的clocksource的时候，会调用timekeeping_notify函数通知timekeeping模块进行clock source的切换，代码如下：

clocksource::__clocksource_select-> timekeeping_notify

/**
 * timekeeping_notify - Install a new clock source
 * @clock:              pointer to the clock source
 *
 * This function is called from clocksource.c after a new, better clock
 * source has been registered. The caller holds the clocksource_mutex.
 */
int timekeeping_notify(struct clocksource *clock)
{
        struct timekeeper *tk = &tk_core.timekeeper;

        if (tk->tkr_mono.clock == clock)
                return 0;
        stop_machine(change_clocksource, clock, NULL);
        tick_clock_notify();
        return tk->tkr_mono.clock == clock ? 0 : -1;
}


stop_machine从字面上就可以知道是停掉了所有cpu上的任务（这个machine都不能对外提供服务了），只是执行一个函数，在这个场景下是change_clocksource。（为何不直接调用change_clocksource而是使用stop_machine这样的大招？现在还在思考中……）。change_clocksource主要执行的步骤包括：

static int change_clocksource(void *data)
{
        struct timekeeper *tk = &tk_core.timekeeper;
        struct clocksource *new, *old;
        unsigned long flags;

        new = (struct clocksource *) data;

        raw_spin_lock_irqsave(&timekeeper_lock, flags);
        write_seqcount_begin(&tk_core.seq);

        timekeeping_forward_now(tk);
        /*
         * If the cs is in module, get a module reference. Succeeds
         * for built-in code (owner == NULL) as well.
         */
        if (try_module_get(new->owner)) {
                if (!new->enable || new->enable(new) == 0) {
                        old = tk->tkr_mono.clock;
                        tk_setup_internals(tk, new);
                        if (old->disable)
                                old->disable(old);
                        module_put(old->owner);
                } else {
                        module_put(new->owner);
                }
        }
        timekeeping_update(tk, TK_CLEAR_NTP | TK_MIRROR | TK_CLOCK_WAS_SET);

        write_seqcount_end(&tk_core.seq);
        raw_spin_unlock_irqrestore(&timekeeper_lock, flags);

        return 0;
}


（1）调用timekeeping_forward_now函数。就要更换新的clocksource了，就是旧clocksource最后再发挥一次作用。调用旧的clocksource的read函数，将最后的这段时间间隔（当前到上次read）加到real time system clock以及minitonic raw system clock上去。

（2）调用tk_setup_internals函数设定新的clocksource，disable旧的clocksource。tk_setup_internals函数代码如下：

static void tk_setup_internals(struct timekeeper *tk, struct clocksource *clock)
{
        u64 interval;
        u64 tmp, ntpinterval;
        struct clocksource *old_clock;

        ++tk->cs_was_changed_seq;
        old_clock = tk->tkr_mono.clock;
        tk->tkr_mono.clock = clock;  //更新新clocksource
        tk->tkr_mono.mask = clock->mask;
        tk->tkr_mono.cycle_last = tk_clock_read(&tk->tkr_mono);//更新last cycle值

        tk->tkr_raw.clock = clock;//更新新clocksource
        tk->tkr_raw.mask = clock->mask;
        tk->tkr_raw.cycle_last = tk->tkr_mono.cycle_last;//更新last cycle值

        /* Do the ns -> cycle conversion first, using original mult */
        tmp = NTP_INTERVAL_LENGTH;
        tmp <<= clock->shift;
        ntpinterval = tmp;//NTP interval设定的纳秒数
        tmp += clock->mult/2;
        do_div(tmp, clock->mult);//将NTP interval的纳秒值转成新clocksource的cycle值
        if (tmp == 0)
                tmp = 1;

        interval = (u64) tmp;
        tk->cycle_interval = interval;//设定新的NTP interval的cycle值

        /* Go back from cycles -> shifted ns */
        tk->xtime_interval = interval * clock->mult;//将NTP interval的cycle值转成ns
        tk->xtime_remainder = ntpinterval - tk->xtime_interval;//计算remainder,上面的tmp
        tk->raw_interval = interval * clock->mult;//将NTP interval的cycle值转成ns

         /* if changing clocks, convert xtime_nsec shift units */
        if (old_clock) {
                int shift_change = clock->shift - old_clock->shift;//比较新旧的shift值是否一样
                if (shift_change < 0) {
                        tk->tkr_mono.xtime_nsec >>= -shift_change;
                        tk->tkr_raw.xtime_nsec >>= -shift_change;
                } else {
                        tk->tkr_mono.xtime_nsec <<= shift_change;
                        tk->tkr_raw.xtime_nsec <<= shift_change;
                }
        }

        tk->tkr_mono.shift = clock->shift;//更换为新的shift 因子
        tk->tkr_raw.shift = clock->shift;

        tk->ntp_error = 0;
        tk->ntp_error_shift = NTP_SCALE_SHIFT - clock->shift;
        tk->ntp_tick = ntpinterval << tk->ntp_error_shift;

        /*
         * The timekeeper keeps its own mult values for the currently
         * active clocksource. These value will be adjusted via NTP
         * to counteract clock drifting.
         */
        tk->tkr_mono.mult = clock->mult;//更换新的mult 因子
        tk->tkr_raw.mult = clock->mult;
        tk->ntp_err_mult = 0;
        tk->skip_second_overflow = 0;
}

由于更换了新的clocksource，一般而言，新旧clocksource的工作参数不一样，就要就导致timekeeper的一些内部的数据成员要进行更新，例如NTP interval、multi和shift facotr数值等。

（3）调用timekeeping_update函数。由于更新了clocksource，因此timekeeping模块要更新其内部数据。TK_CLEAR_NTP控制clear 旧的NTP的状态数据。TK_MIRROR用来更新shadow timekeeper，主要是为了保持和real timekeeper同步。TK_CLOCK_WAS_SET用在paravirtual clock场景中，这里就不详细描述了。

六、和tick device模块的接口

1、periodic tick

当系统采用periodic tick机制的时候，tick device模块会在周期性tick到来的时候，调用tick_periodic来进行下面的动作：

（1）如果是global tick，需要调用do_timer来修改jiffies，计算系统负荷。

（2）如果是global tick，需要调用update_wall_time来更新系统时间。timekeeping模块是按照自己的节奏来更新系统时间的，更新一般是发生在周期性tick到来的时候。如果HZ＝100的话，那么每10ms就会有一个tick事件（clockevent事件），跟的太紧，会浪费CPU，跟的太松会损失一些精度。timekeeper中的cycle_interval成员就是周期性tick的cycle interval，如果距离上次的更新还不到一个tick的时间，那么就不再更新系统时间，直接退出。

（3）调用update_process_times和profile_tick，分别更新进程时间和进行内核剖析相关的操作。

2、dynamic tick

这个后续在 tick device  源码分析时补上

？？？

七、timekeeping模的电源管理

1、初始化

static struct syscore_ops timekeeping_syscore_ops = {
    .resume        = timekeeping_resume,
    .suspend    = timekeeping_suspend,
};

static int __init timekeeping_init_ops(void)
{
    register_syscore_ops(&timekeeping_syscore_ops);
    return 0;
}

device_initcall(timekeeping_init_ops);

在系统初始化的过程中，会调用 timekeeping_init_ops来注册和timekeeping相关的system core operations。在旧的内核中，这部分的功能是通过sysdev class和sysdev实现的。通过sysdev class和sysdev实现的suspend和resume看起来比较笨重而且效率低，因此新的内核为某些core subsystem设计了新的基于syscore_ops 的接口。而注册的这些callback函数会在系统suspend和resume的时候，在适当的时机执行（在system suspend过程中，syscore suspend的执行非常的靠后，在那些普通的总线设备之后，对应的，system resume过程中，非常早的醒来进入工作状态）。当然，这属于电源管理子系统的内容，这篇文章就不描述了，大家可以参考suspend_enter函数。之后会出电源管理的源码分析文章。

2、suspend 回调函数

int timekeeping_suspend(void)
{
        struct timekeeper *tk = &tk_core.timekeeper;
        unsigned long flags;
        struct timespec64               delta, delta_delta;
        static struct timespec64        old_delta;
        struct clocksource *curr_clock;
        u64 cycle_now;

//记录suspend 的时间到 timekeeping_suspend_time全局变量中

        read_persistent_clock64(&timekeeping_suspend_time);

        /*
         * On some systems the persistent_clock can not be detected at
         * timekeeping_init by its return value, so if we see a valid
         * value returned, update the persistent_clock_exists flag.
         */
        if (timekeeping_suspend_time.tv_sec || timekeeping_suspend_time.tv_nsec)
                persistent_clock_exists = true;

//suspend_timing_needed 这个全局变量在 resume 时 使用

        suspend_timing_needed = true;

        raw_spin_lock_irqsave(&timekeeper_lock, flags);
        write_seqcount_begin(&tk_core.seq);

//suspend 之前，更新timekeep 的时间值
        timekeeping_forward_now(tk);

//标记 timekeeping 模块进入 suspend 状态，禁止获取时间
        timekeeping_suspended = 1;

        /*
         * Since we've called forward_now, cycle_last stores the value
         * just read from the current clocksource. Save this to potentially
         * use in suspend timing.
         */

//curr_clock 和suspend_start 是全局变量值，suspend 状态值保存，方便使用
        curr_clock = tk->tkr_mono.clock;
        cycle_now = tk->tkr_mono.cycle_last;
        clocksource_start_suspend_timing(curr_clock, cycle_now);

        if (persistent_clock_exists) {
                /*
                 * To avoid drift caused by repeated suspend/resumes,
                 * which each can add ~1 second drift error,
                 * try to compensate so the difference in system time
                 * and persistent_clock time stays close to constant.
                 */

//delta 是本次real time clock和persistent clock之间的差值
                delta = timespec64_sub(tk_xtime(tk), timekeeping_suspend_time);
                delta_delta = timespec64_sub(delta, old_delta);
                if (abs(delta_delta.tv_sec) >= 2) {
                        /*
                         * if delta_delta is too large, assume time correction
                         * has occurred and set old_delta to the current delta.
                         */
                        old_delta = delta;
                } else {
                        /* Otherwise try to adjust old_system to compensate */
                        timekeeping_suspend_time =
                                timespec64_add(timekeeping_suspend_time, delta_delta);
                }
        }

//更新shadow timekeeper

        timekeeping_update(tk, TK_MIRROR);
        halt_fast_timekeeper(tk);
        write_seqcount_end(&tk_core.seq);
        raw_spin_unlock_irqrestore(&timekeeper_lock, flags);

// tick 层和 clocksoure 层 和clockevent 层 开始进入suspend

        tick_suspend();
        clocksource_suspend();
        clockevents_suspend();

        return 0;
}


（1）一般而言，在整机suspend之后，clocksource和clockevent所依赖的底层硬件会被推入深度睡眠甚至是断电状态（当然，也有一些例外，有些clocksource会标记CLOCK_SOURCE_SUSPEND_NONSTOP flag），这时候，有些有计时能力的硬件（persistent clock），例如RTC，仍然是running状态。虽然RTC的精度不是很好，但是time keeping的动作在suspend中的时候也要继续，需要记录这一段时间的流逝。因此，这里调用read_persistent_clock将suspend时间点信息记录到timekeeping_suspend_time变量中。persistent_clock_exist变量标识系统中是否有RTC的硬件，按理说应该在timekeeping初始化的时候设定，不过也有可能在那个时刻，系统中RTC驱动还没有初始化，因此，如果这里能得到一个有效的时间值的话，也相应的更新persistent_clock_exist变量。

（2）timekeeping subsystem马上就睡下去了，临睡前，最后一次更新timekeeper的系统时钟的数据，此后，底层的硬件会停掉，硬件counter和硬件timer都会停止工作了。

（3）标记timekeeping subsystem进入suspend过程。在这个过程中的获取时间操作应该被禁止。

（4）persistent clock的精度一般没有那么好，可能只是以秒的精度在计时。因此，一次suspend/resume的过程中，read persistent clock会引入半秒的误差。为了防止连续的suspend/resume引起时间偏移，这里也考虑了real time clock和persistent clock之间的delta值。delta是本次real time clock和persistent clock之间的差值，delta_delta是两次suspend之间delta的差值，如果delta_delta大于2秒，就把delta 赋值到old_delta,否则 timekeeping_suspend_time 增加这个delta_delta 时间

3、resume回调函数

/**
 * timekeeping_resume - Resumes the generic timekeeping subsystem.
 */
void timekeeping_resume(void)
{
        struct timekeeper *tk = &tk_core.timekeeper;
        struct clocksource *clock = tk->tkr_mono.clock;
        unsigned long flags;
        struct timespec64 ts_new, ts_delta;
        u64 cycle_now, nsec;

        bool inject_sleeptime = false;

//通过persistent clock记录醒来的时间点

        read_persistent_clock64(&ts_new);

//唤醒 clockevent 层和 clocksource 层

        clockevents_resume();
        clocksource_resume();

        raw_spin_lock_irqsave(&timekeeper_lock, flags);
        write_seqcount_begin(&tk_core.seq);

        /*
         * After system resumes, we need to calculate the suspended time and
         * compensate it for the OS time. There are 3 sources that could be
         * used: Nonstop clocksource during suspend, persistent clock and rtc
         * device.
         *
         * One specific platform may have 1 or 2 or all of them, and the
         * preference will be:
         *      suspend-nonstop clocksource -> persistent clock -> rtc
         * The less preferred source will only be tried if there is no better
         * usable source. The rtc part is handled separately in rtc core code.
         */
        cycle_now = tk_clock_read(&tk->tkr_mono);

//通过suspend_clocksource，获取和suspend_start 时间的delta ns值，即本次suspend 时间
        nsec = clocksource_stop_suspend_timing(clock, cycle_now);
        if (nsec > 0) {   //nsec 大于0 ，说明有 suspend_clocksouce
                ts_delta = ns_to_timespec64(nsec);
                inject_sleeptime = true;
        } else if (timespec64_compare(&ts_new, &timekeeping_suspend_time) > 0) {
                ts_delta = timespec64_sub(ts_new, timekeeping_suspend_time);
                inject_sleeptime = true;
        }

        if (inject_sleeptime) {
                suspend_timing_needed = false;
                __timekeeping_inject_sleeptime(tk, &ts_delta);
        }

        /* Re-base the last cycle value */
        tk->tkr_mono.cycle_last = cycle_now;
        tk->tkr_raw.cycle_last  = cycle_now;

        tk->ntp_error = 0;
        timekeeping_suspended = 0;
        timekeeping_update(tk, TK_MIRROR | TK_CLOCK_WAS_SET);
        write_seqcount_end(&tk_core.seq);
        raw_spin_unlock_irqrestore(&timekeeper_lock, flags);

        touch_softlockup_watchdog();

        tick_resume();
        hrtimers_resume();
}


（1）如果timekeeper当前有suspend_clocksource，在suspend的时候没有stop，那么有机会使用精度更高的clocksource而不是persistent clock。前提是clocksource没有溢出，因此才有了cycle_now > clock->cycle_last的判断（不过，这里要求clocksource应该有一个很长的overflow的时间）。

（2）如果没有suspend nonstop的clock，也没有关系，可以用persistent clock的时间值。

（3）调用__timekeeping_inject_sleeptime函数，具体如下：

/**
 * __timekeeping_inject_sleeptime - Internal function to add sleep interval
 * @delta: pointer to a timespec delta value
 *
 * Takes a timespec offset measuring a suspend interval and properly
 * adds the sleep offset to the timekeeping variables.
 */
static void __timekeeping_inject_sleeptime(struct timekeeper *tk,
                                           const struct timespec64 *delta)
{
        if (!timespec64_valid_strict(delta)) {
                printk_deferred(KERN_WARNING
                                "__timekeeping_inject_sleeptime: Invalid "
                                "sleep delta value!\n");
                return;
        }
        tk_xtime_add(tk, delta);
        tk_set_wall_to_mono(tk, timespec64_sub(tk->wall_to_monotonic, *delta));
        tk_update_sleep_time(tk, timespec64_to_ktime(*delta));
        tk_debug_account_sleep_time(delta);
}

monotonic clock不计sleep时间，因此wall_to_monotonic要减去suspend的时间值。

tk_update_sleep_time 更新：offs_boot当然需要加上suspend的时间值。

（4）其他模块的唤醒顺序：clockevents_resume()->clocksource_resume()->tick_resume()-> hrtimers_resume(); 唤醒和suspend 顺序是反的；

留一个问题，suspend 函数中，没有让 hrtimers_suspend,但是在resume 函数中，确有 hrtimers_resume(),为什么？
