简介

常见的Type-C 转3.5mm 线有两种：

  • 模拟Type-C转3.5mm音频线
  • 数字Type-C转3.5mm 音频线，也就是带DAC芯片的转换线

当使用Type-C转换3.5mm音频接口时，使用到的是这里面的SBU1、D-、D+、CC四个针脚，手机会通过这四个针脚输出模拟信号，通过转接头再转换成3.5mm接口，然后驱动发声，这种方式其实并不能发挥Type-C的作用。

而当我们使用数字Type-C转3.5mm音频线时候，就完全不同了，Type-C接口直接与手机相连，手机会直接发送数字信号，然后数字Type-C转3.5mm 音频线自行解码驱动发声单元，这种模式才能发挥Type-C的真正作用。

数字Type-C转3.5mm音频线包含一个USB声卡+DAC/ADC+AMP+模拟输出/输入，当数字Type-C转3.5mm音频线接入到手机(otg)或者电脑后，手机或者电脑识别到了USB设备，并创建相应的声卡后，数字音频信号通过USB传输到数字音频线，然后通过DAC转换并放大信号，就可以听到声音，这也是USB声卡的原理。

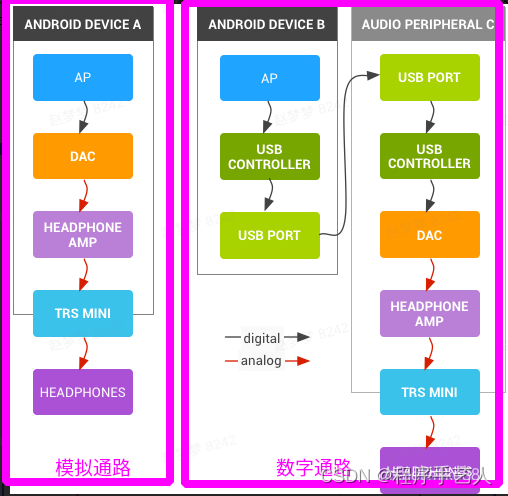

一般手机上的Type-C 逻辑芯片会识别不同的设备（数字耳机 模拟耳机 USB设备)来进行相应的处理。模拟线和数字线走的不同音频通路。

在这里插入图片描述

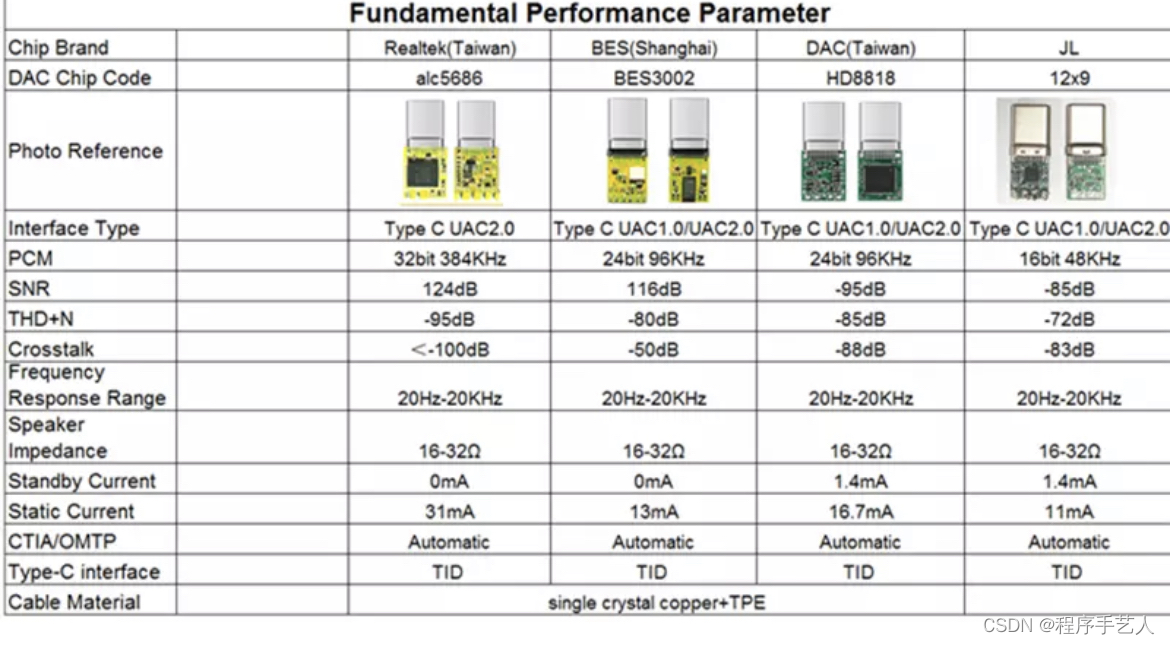

针对数字Type-C转3.5mm 音频线，会有不同厂家的芯片解决方案

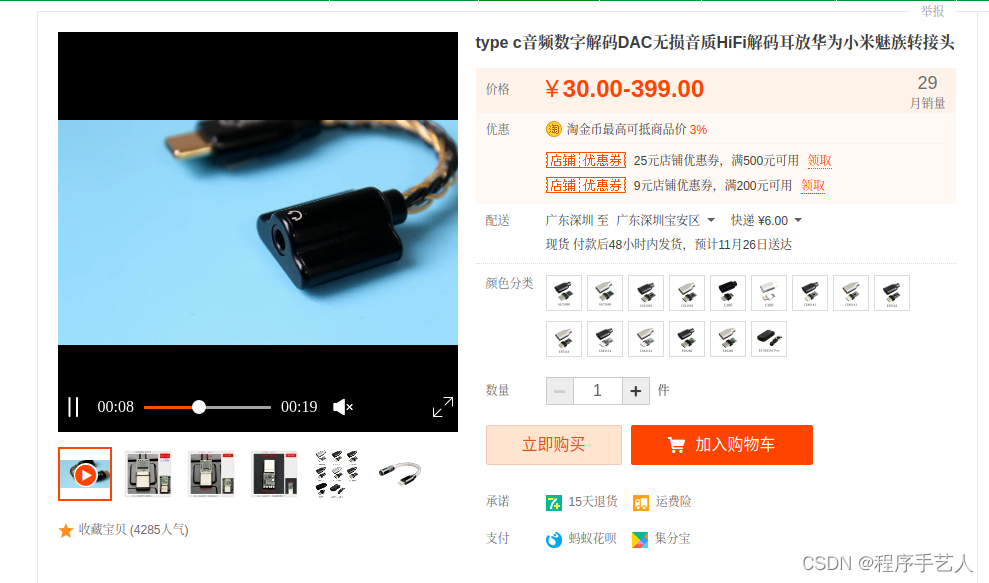

type c音频数字解码DAC无损音质HiFi解码耳放华为小米魅族转接头

在这里插入图片描述

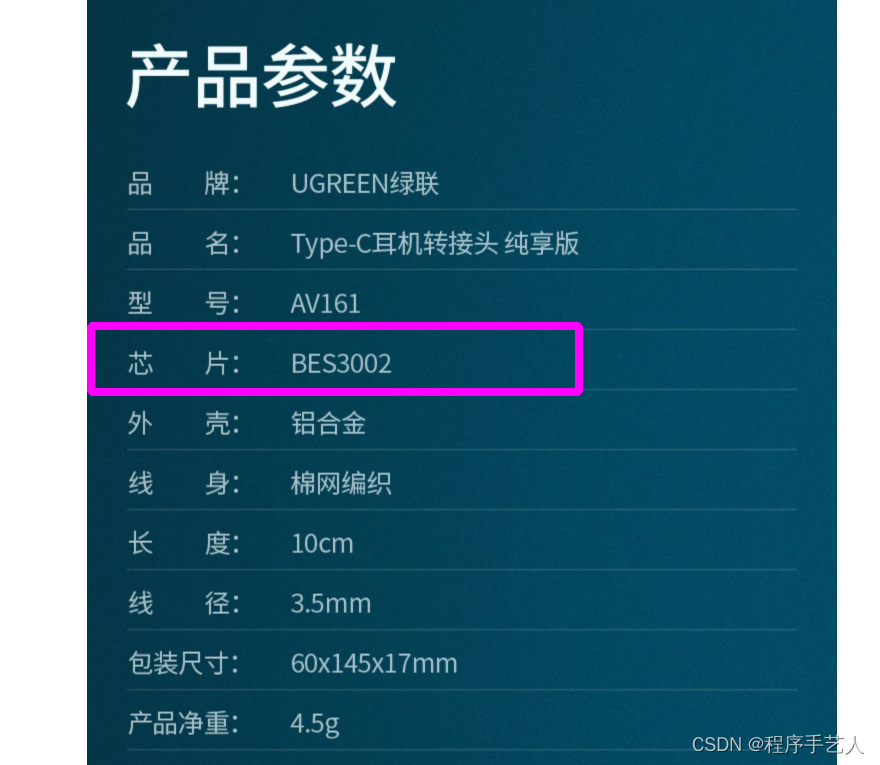

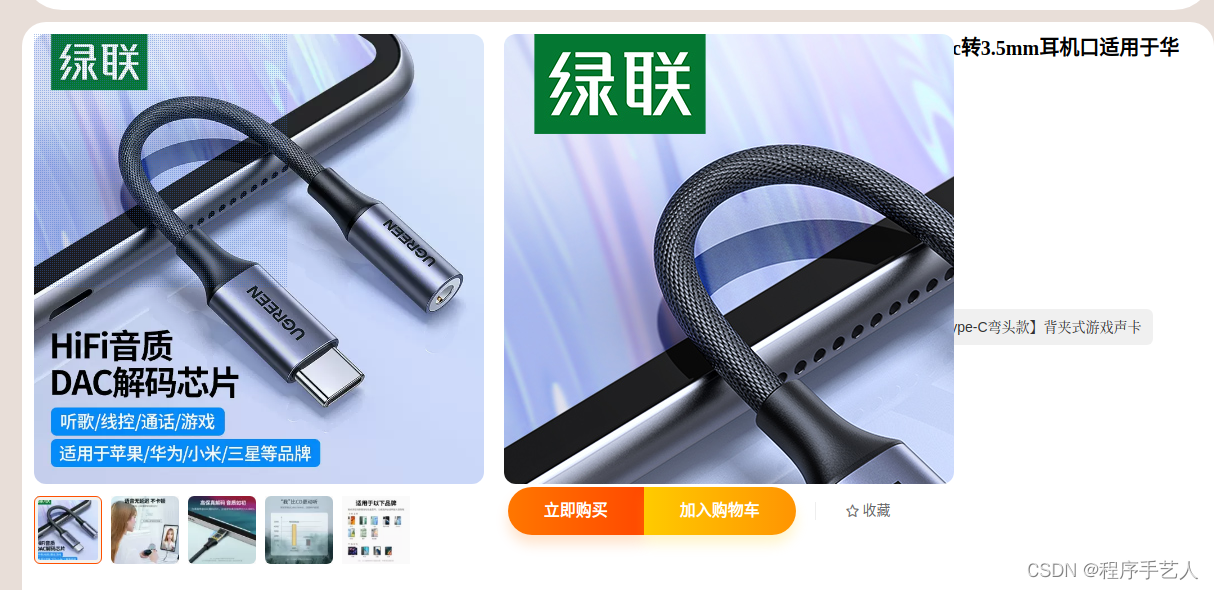

可以看下绿联这根线 明确标注用的是BES3002芯片

在这里插入图片描述
在这里插入图片描述

针对该知识点的详细介绍，可以参考下
在这里插入图片描述
