智能音箱中喇叭腔体的参数测量

最近一直忙碌于喇叭腔体的测试, 只有平衡好 喇叭 / 腔体 / 功放三者之间的关系, 才能保证好的效果.

一款好的音响，喇叭是非常关键的一个零部件，基本上可以说决定了音质的成败，其中最重要的两个因素 : SPL 和 THD .

SPL(声压级):是指喇叭在通以额定阻抗1W的电功率的电压时,在参考轴上与喇叭相距1m的点上产生的声压.单位:分贝(dB).

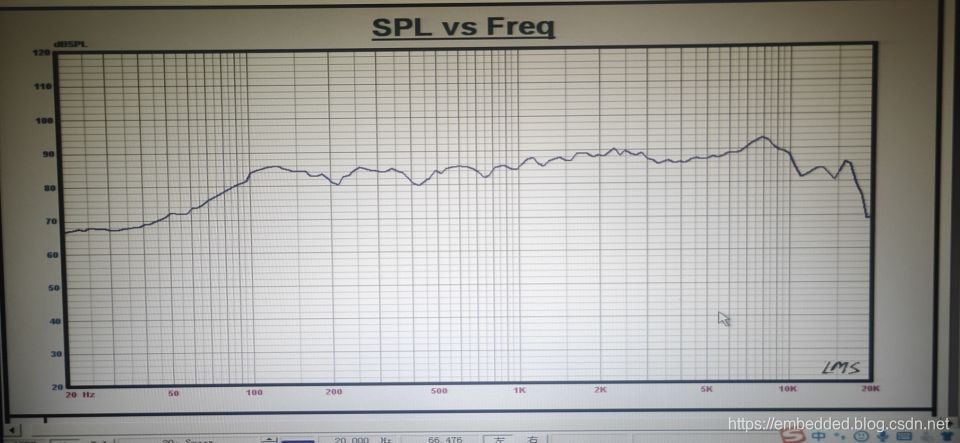

实际产品研发过程中, 一款单体喇叭的SPL

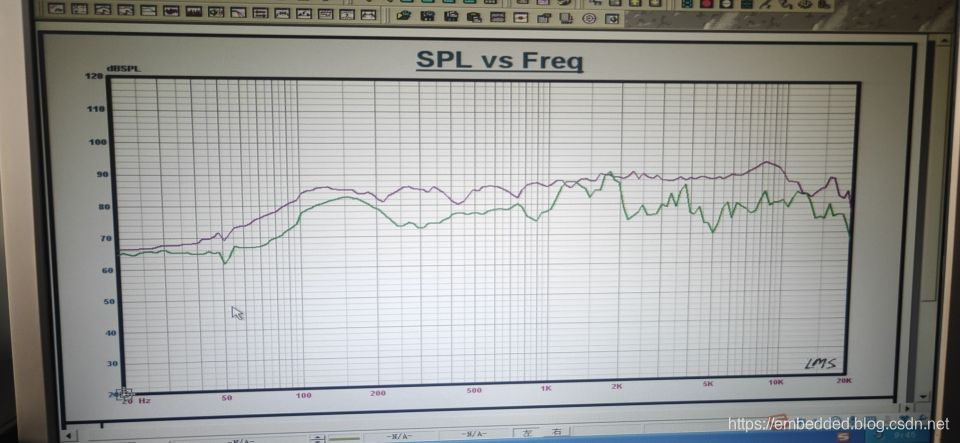

• 发现单独测试喇叭的测试曲线是非常平的, 但是如果带上腔体, 就会发现1.5 - 2k 这个点下降了10 db 左右

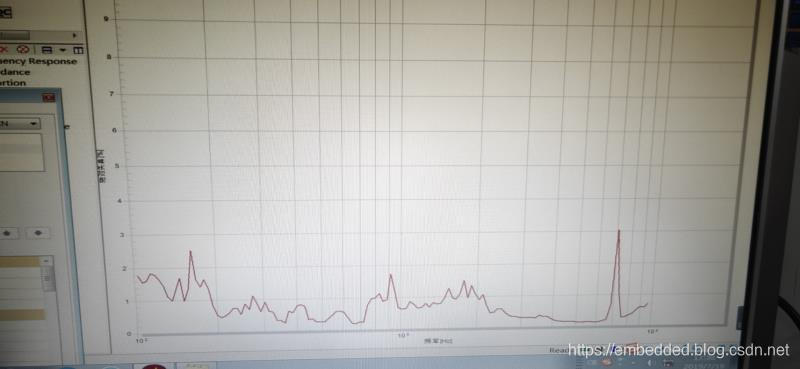

另外评估喇叭的一个参数就是THD+N

THD+N是设备本身产生的失真谐波频率的总和，它代表了输入信号与输出信号之间的吻合程度。理想状态是一个完美的正弦波，那么就不存在失真，分析THD失真就是分析1KHZ信号的畸变程度 。THD叫谐波失真，NOISE是噪声，这两个部分的总和（以通过陷波滤波器滤除基波）同基波的比例用dB来表示就是叫总谐波失真. ¹

THD+N 可以同时说明设备的失真和噪声，国家行业标准用相对百分比表示，对于某些国外音频设备，如果表述方法不符合国家行业标准，也可以简单地换算成相对百分比。
