PLC_博图系列☞R_TRIG：检测信号上升沿

PLC_博图系列☞R_TRIG：检测信号上升沿

关键字： PLC、 西门子、 博图、 Siemens 、 R_TRIG

背景介绍

这是一篇关于PLC编程的文章，特别是关于西门子的博图软件。我并不是专业的PLC编程人员，也不懂电路，所以如果你希望从这里学习PLC编程技术，可能会有些失望。然而，因为工作需要，我开始了解PLC编程，特别是西门子的博图软件，并记录了这些经验。随着我国工业4.0的推进，相信会有更多的人从事类似的工作。如果这篇文章能对你有所帮助，欢迎点赞和关注我❥(^_-)。

R_TRIG： 检测信号上升沿

说明

使用“检测信号上升沿”指令，可以检测输入 CLK 的从“0”到“1”的状态变化。该指令将输入 CLK 的当前值与保存在指定实例中的上次查询（边沿存储位）的状态进行比较。如果该指令检测到输入 CLK 的状态从“0”变成了“1”，就会在输出 Q 中生成一个信号上升沿，输出的值将在一个循环周期内为 TRUE 或“1”。

在其它任何情况下，该指令输出的信号状态均为“0”。

参数

下表列出了“检测信号上升沿”指令的参数：

参数	声明	数据类型	存储区	存储区	说明
			S7-1200	S7-1500
EN	Input	BOOL	I、Q、M、D、L 或常量	I、Q、M、D、L、T、C 或常量	使能输入
ENO	Output	BOOL	I、Q、M、D、L	I、Q、M、D、L	使能输出
CLK	Input	BOOL	I、Q、M、D、L 或常量	I、Q、M、D、L、T、C 或常量	到达信号，将查询该信号的边沿。
Q	Output	BOOL	I、Q、M、D、L	I、Q、M、D、L	边沿检测的结果

示例

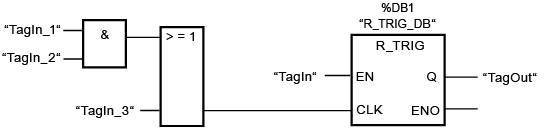

以下示例说明了该指令的工作原理：

输入 CLK 中变量的上一个状态存储在“R_TRIG_DB”变量中。如果在操作数“TagIn_1”和“TagIn_2”或在操作数“TagIn_3”中检测到信号状态从“0”变为“1”，则输出“TagOut_Q”的信号状态在一个循环周期内为“1”。

**注：**以上部分内容来之博图V16帮助文档。

---
