你的手机如何“说话”？一篇文章读懂通信协议与信令流程

你是否曾想过，为什么手机可以瞬间发送一条消息？为什么视频通话有时候会卡顿，有时候却不会？当你拨打电话是，手机是如何工作的？这些看似简单的操作背后，其实隐藏着一套复杂的“语言”和“对话流程”。本文将以通俗易懂的方式，揭开手机通信的神秘面纱：从通信协议（手机的“语法规则”）到信令流程（设备的“对话剧本”），带你读懂一场跨越基站、核心网的“无声对话”。

一、通信协议：手机的“语言规则”

通信协议就像人类对话中的“语法”，它定义了设备之间交互的规则和格式。就好比中国人见面会经常问“吃了吗？”，外国人见面会问“今天怎么样？”，见面了相互之间要打招呼以及如何打招呼就是人类沟通的“协议”。总之，如果没有统一的协议，设备之间就无法进行有效的通信。

协议的作用：

• 定义数据的格式：确保信息传输时的结构一致。
• 规定传输规则：告诉设备如何发送、接收和处理数据。
• 处理错误：在数据传输中发现问题时，如何恢复或报告错误。

常见协议举例：

• TCP/IP：这是互联网的核心协议。它就像一个快递员，确保数据能够可靠地从一个地方传输到另一个地方。TCP/IP通过三次握手建立连接，并且会将数据分包传输。
• HTTP/HTTPS：当你在浏览网页时，HTTP/HTTPS协议负责将你的请求传递给网服务器，并得到响应。HTTPS还会加密数据，保护你的隐私。
• 5G NR：这是5G网络的核心协议，它支持高速通信和大带宽，延迟只有毫秒级别。

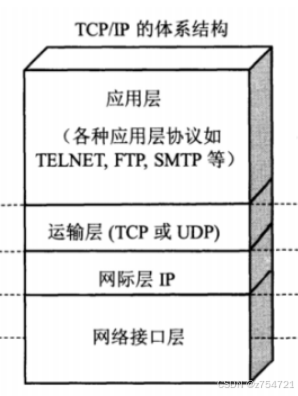

手机通信的分层逻辑

下面介绍网络中进行通信的协。目前最为常见的网络层次化为是TCP/IP四层模型，此外还有OSI七层模型以及教学中经常提到的5层模型。这里，为了便于理解，我们可以进一步简化，

• 1. 应用层：这是最顶层，直接与应用程序交互，定义了应用程序如何通过网络发送数据。常见的应用层协议有HTTP、FTP、SMTP、DNS等，它们分别负责网页浏览、文件传输、电子邮件以及域名解析等功能。

• 2. 运输层：传输层负责确保数据能够可靠地传输。常用的协议有TCP协议以及UDP协议。TCP协议通过三次握手建立连接，并将数据分包传输，确保数据不会丢失或损坏。

• 3. 网络层：网络层负责将数据从一个网络路由到另一个网络。比如，IP地址就是网络层的核心工具。IP地址在通信中的作用与我们寄快递时的快递地址类型，与快递地址“xx省xx市xx街道”这样的格式类型，IP地址的形式之一IPv6由128位数字组成，且每4位构成一个字段。

• 4. 网络接口层（包括数据链路层和物理层）：这里是通信的“桥梁”，负责在手机和网络之间建立连接。比如Wi-Fi和蜂窝网络都是通过网络接口层与手机通信。网络接口层还负责将数据包装成适合传输的格式。

二、从开机到通话的信令之旅

从手机开机正常使用，到与其他用户进行通信一级在移动过程中保持通信，看似平平淡淡，但是却是涉及到一系列步骤的复杂过程。

1.手机开机与网络接入

• PLMN选择与小区选择：
  • 手机开机后，首先会搜索附近的PLMN（公共陆地移动网络），并选择一个信号最强的小区（一个基站覆盖的地理区域）进行驻留。
  • 小区选择是UE（用户设备）在开机后选择一个合适的小区进行驻留的过程
• 随机接入过程
  • UE通过随机接入过程与基站建立上行同步。随机接入过程分为竞争性和非竞争性两种。
    • 竞争性随机接入：UE随机选择一个前导码并在PRACH（物理随机接入信道）上发送给基站。基站接收到后，通过RAR（随机接入响应）消息分配资源和时序调整。
    • 非竞争性随机接入：基站预先分配前导码给UE，UE使用该前导码发起随机接入。

什么是上行同步？
     在无线通信中，UE和基站之间的距离可能会发生变化，信号传播时间也会相应变化。如果没有上行同步，基站接受到的信号可能会因为时延而无法正常解码。上行同步的作用就是确保UE发送的信号在时间上与基站的接收窗口对其，从而提高通信效率和可靠性。

• RRC连接建立：
  • 随机接入完成后，UE发起RRC连接请求，基站响应并分配资源，建立RRC连接。
  • RRC连接建立后，UE进入连接态，可以进行数据传输。

随机接入过程与RRC连接建立有什么区别？为什么不能一次性完成？

    随机接入过程的主要目的是让UE（用户设备）与基站（gNB）之间建立上行同步，并获取无线资源以进行后续的通信。RRC连接建立是在随机接入过程之后进行的，主要目的是在UE和基站之间建立一个控制信令连接，以便进行更复杂的通信和资源管理。
     将随机接入和RRC连接建立分开，可以提高网络的效率。随机接入过程可以快速完成，而RRC连接建立可以根据网络状态和UE需求进行更精细的配置。

2.与其他用户通信

• 在连接态下，UE可以通过基站与核心网进行数据传输，包括语言通话、短信和访问互联网。
• 基站将UE的数据通过回传网络传输到核心网，核心网进一步处理并路由到目标用户或服务器。

3.移动过程中的通信保持

• 小区重选：
  • 当UE处于空闲态（RRC连接的一种状态）时，会周期性地扫描周围小区的信号质量。如果发现其他小区的信号质量更好，UE会进行小区重选。
  • 小区重选的决策基于信号强度、信号质量、网络优先级等因素。
• 小区切换
  • 当UE在移动过程中进入连接态，并且当前小区的信号质量下降时，基站会触发小区切换。
  • 切换过程包括UE向基站发送切换请求，基站协调目标小区资源并完成UE的连接切换。

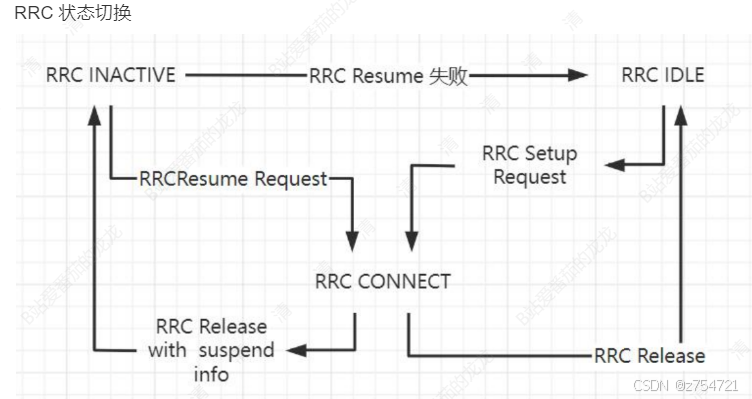

4.状态转换：

• 空闲态（IDLE）、连接态（CONNECT）与非激活态（INACTIVE）
  • 手机开机后即处于空闲态，通过随机接入和RRC连接进入连接态。
  • 在连接态完成数据传输后，并在一定时间内没有新的数据传输需求时，网络会认为UE处于“空闲”状态。这时网络会向UE发送连接释放消息，指示UE释放当前的RRC连接，进入空闲态。
  • 当UE的电池电量低或当前不需要进行数据传输时，UE可以向基站发送请求，进入非激活态。
