联想小新V1000外接R9-380显卡

【写在前面：虽说联想小新v1000笔记本已经很老旧了。但有道是显卡外接，电表倒转。以前倒腾的东西还是要拿出来晒一晒的，说不定就能给冲浪的你些许灵感。本方法来自一位已不可查的贴吧的某位大佬】
笔记本外接显卡
背景：笔记本固件集成度高，CPU，GPU集成在主板上，一般不可像台式电脑那样通过更换显卡和CPU来提高性能，想要提高老旧笔记本电脑的性能，无外乎通过：

1. 增加（或更换）笔记本固态硬盘，使其充当系统盘来提高文件读写速度
2. 加入内存条，增加内存以提高电脑程序运行速度
3. 给笔记本通过外接显卡的方式提高渲染性能
   以下主要叙述笔记本外接显卡的流程：
   准备工作：了解笔记本（以联想为例）对显卡的兼容性以及笔记本网卡接口的类型，网卡带宽，选购合适的显卡，转接线板，供电电源，USB无线网卡。
   显卡选用AMD R9 380（双6p供电），电源采用ATX台式机电源航嘉供电(额定功率：400W)

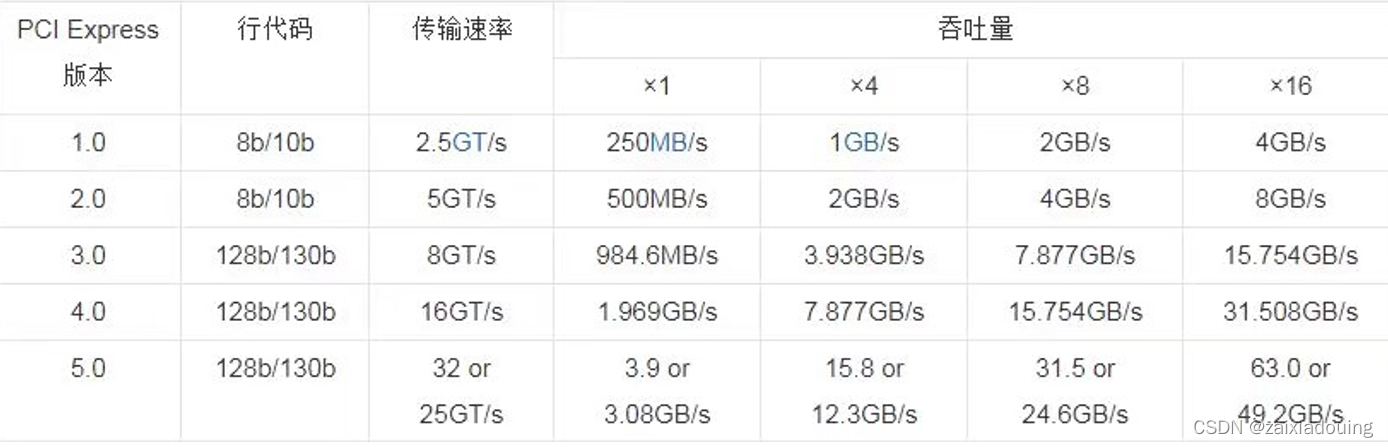

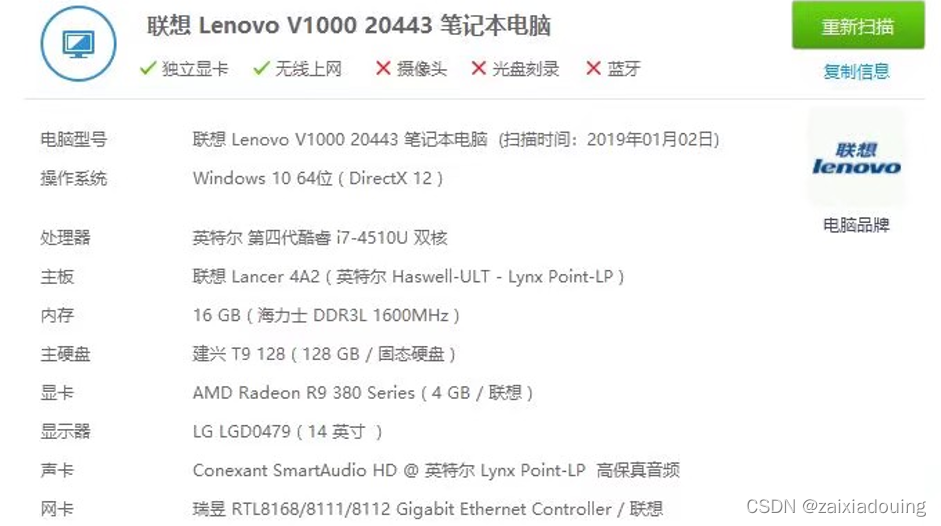

经查，笔记本（联想v1000）网卡带宽为500MB/S (PCIE 2.0 X1)，接口类型为NGFF
故转接线采用HDMI转NGFF转接线，转接板购买具有PCI-E 16X接口的转接板

外接具体操作：

1. 禁用笔记本内置独显（为确保兼容性，选择进入联想BIOS系统中禁用）
2. 关机，取下笔记本电池，拆卸网卡固定螺丝，取下网卡后接上ngff转接线，另一端HDMI口接入转接板（连接网卡的两根网线要用），这根转接线从笔记本背板处开孔接出。

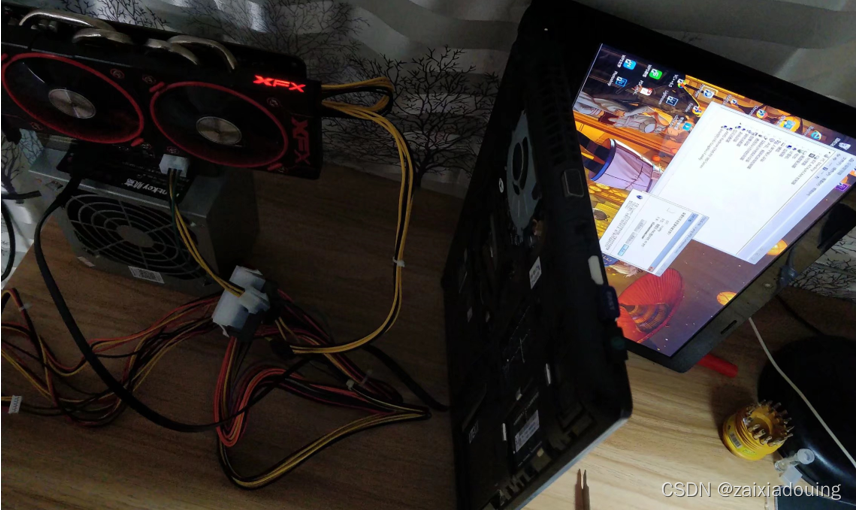

3. 从ATX台式机电源分出（8pin可以拆成6pin使用）双6pin接口接入显卡供电，显卡直接插在转接板PCI-E 16X接口上。
4. 将ATX电源8p的CPU供电口拆开，将其中一个4p口接入转接线4p口；ATX电源的24p口旁边的4pin拆掉，将20p口接入转接板

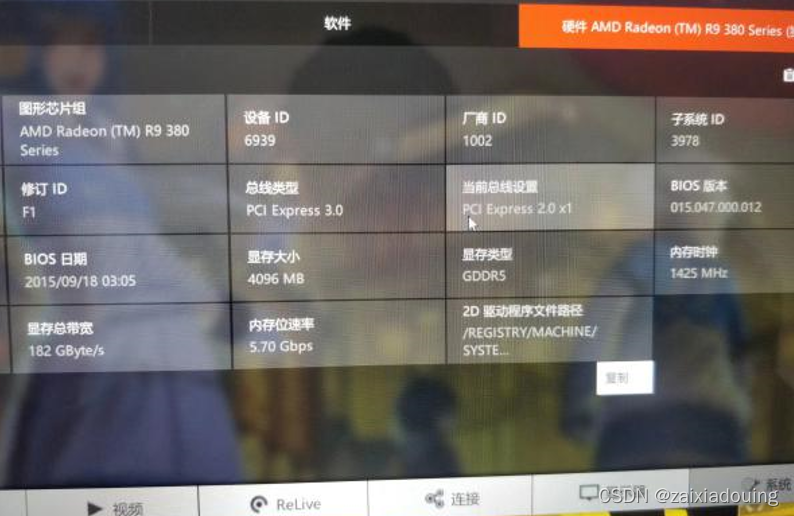

5. 接通ATX电源，打开笔记本检查外接显卡是否能够识别，识别到显卡后安装显卡驱动

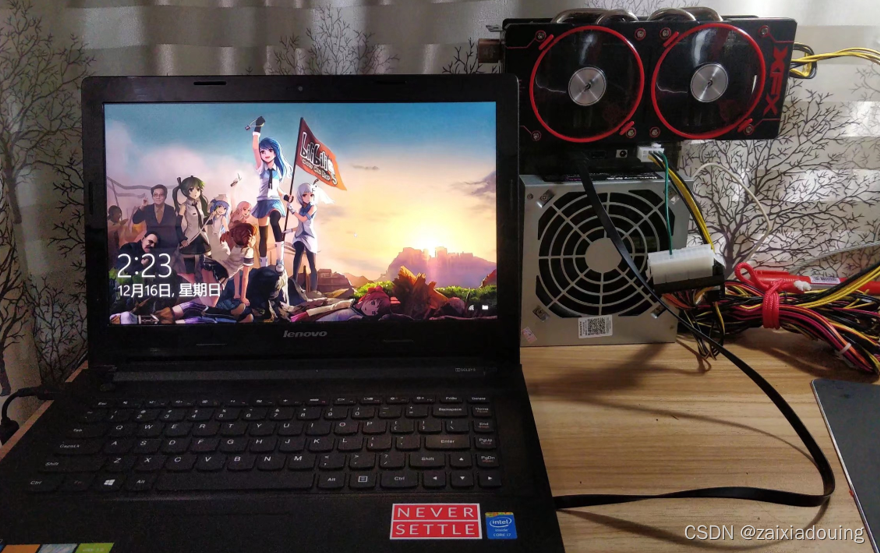

最后，差一个鞋盒做机箱

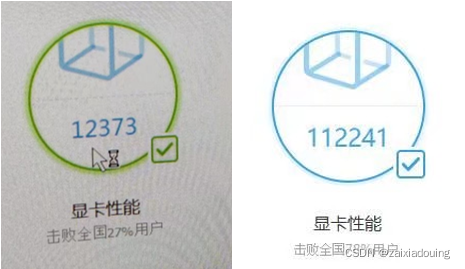

外接前后简单测试对比 ；外接前笔记本最高帧率49.5，外接后最高帧率可达到FPS 253.0
总结：外接显卡若使用笔记本内屏，实测显卡性能损耗将近一半，若使用外接屏幕，则外接显卡可以最大发挥90%的性能，相比于笔记本内置独显，性能得到巨大提升，尤其在于视频渲染输出等表现优秀。受制于PCIE版本（笔记本网卡带宽），使外接显卡在传输信号时产生了一定损耗，接口带宽越小，则损耗越明显，这种情况在使用内屏进行渲染时尤为突显。若使用外屏，笔记本只需要单方面从网卡传出数据交给外接显卡处理后反馈到外接显示器上，而不需要再由网卡接口传回数据，避免了数据损耗，从而达到外接提高渲染性能的目的。
