图片相似判断

上一篇是做的视频镜头分割，虽然分割成功了，但是视频中有一些镜头中，包含一些含有logo的视频帧，这部分视频是我不想要的，所以就需要识别含有logo图像的，然后把这些帧标记出来。
看了很多其他的实现思路，提到了哈希算法，包括有均值哈希算法、差值哈希算法、感知哈希算法。开始的时候，这三种算法都试过，发现都有问题，准确率很低，这时仔细看了每一帧的logo图，才发现logo图的大小不一样，也就是帧之间，logo图可能放大或者缩小了，那么用哈希算法判断的结果就很难去评估这个准确性。因为需要用到阈值，而这个阈值很难设定，所以就放弃了这个方案。
具体哈希实现，大家可以参考以下地址：
哈希算法实现

接下来就是按照其他思路来计算

一、LOGO图片大小不一

由于每一帧的logo图大小不一样，那么在判断之前，必须将logo图片的大小统一，这样才能根据图像数据进行比较判断

二、灰度值

由于图片需要用判断，那么尽量减少颜色的干扰，所以在处理的时候，需要将图片中的颜色去除，所以统一采用灰度值进行处理

三、计算每一行的平均值

图片统一尺寸后，每一行的元素记录了这张图片的特征，那么用每一行的灰度值的均值标识这一行的特征

四、方差

将上一步计算的平均值，求方差，也就是得到了这张图的所有灰度值的方差，然后通过两张图的方差比较，进行相似度的判断。具体方差的判断，我们可以根据多张图的方差曲线图，来做具体的阈值处理。

接下来就是具体的代码实现

1、提取图片数据

#这是一张logo图，用于判断依据的图。由于所使用的logo图色彩差异很大，所以先进行了二值化，方便后期处理
default_img = cv2.imread(default_img_path, cv2.IMREAD_GRAYSCALE)
ret, default_binary = cv2.threshold(default_img, 200, 255, cv2.THRESH_BINARY)

有了上面的原图，下面就是提取一帧图像中的logo图

#这里只包含了部分代码，读取图像，然后找到logo图的位置，从原图中截下对应区域的原图数据
    while success:
        success, frame = cap.read()
        if not success:
            break
        gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)  # 转换成灰度
        shape = np.shape(gray)
        height = shape[0]
        width = shape[1]

        '''
            1、二值化
        '''
        ret, binary = cv2.threshold(gray, 200, 255, cv2.THRESH_BINARY)

        '''
            2、找到需要截取的中间区域的图片
                从中间开始，往前/后找到第一个全部为0的一列，
        '''
        position = find_logo_position(binary, width, height)
        if position is None:
            print("找寻logo位置信息失败 ： {0}".format(frame_index))
        else:
            print("找寻logo位置信息成功 ： {0}".format(frame_index))
            start_sub_row = position[0]
            end_sub_row = position[1]
            start_sub_col = position[2]
            end_sub_col = position[3]
            # print("{0},{1},{2},{3}".format(start_sub_row, end_sub_row, start_sub_col, end_sub_col))
            frame_sub = frame[start_sub_row:end_sub_row, start_sub_col:end_sub_col]
            is_logo = compare_sub(default_binary, frame_sub)
            print("是否是logo图 ： {0} = {1}".format(frame_index, is_logo))

        frame_index += 1

二、计算和比较

def compare_sub(src_binary, sub_frame):
    src_shape = np.shape(src_binary)
    src_h = src_shape[0]
    src_w = src_shape[1]
    sub_shape = np.shape(sub_frame)
    sub_h = sub_shape[0]
    sub_w = sub_shape[1]

    # 由于参考的源已经是最小像素，则新图如果尺寸过小，忽略
    if (src_h - sub_h) > 20 or (src_w - sub_w) > 20:
        return False

    # 以sub的高为固定值，计算sub的理论宽度，比较实际宽度与理论宽度
    theory_sub_width = src_w * sub_h // src_h
    if abs(theory_sub_width - sub_w) > 6:
        return False

    # 对图片进行缩放处理
    crop_size = (src_w, src_h)
    sub_new = cv2.resize(sub_frame, crop_size, interpolation=cv2.INTER_CUBIC)
    sub_gray = cv2.cvtColor(sub_new, cv2.COLOR_BGR2GRAY)  # 转换成灰度
    ret, sub_binary = cv2.threshold(sub_gray, 200, 255, cv2.THRESH_BINARY)  # 二值化

    # 计算每一行的平均值
    src_sum_row = np.sum(src_binary, axis=1)
    src_sum_row = src_sum_row / src_w  # 计算每行的均值
    sub_sum_row = np.sum(sub_binary, axis=1)
    sub_sum_row = sub_sum_row / src_w

    ss_src = get_diff(src_sum_row)
    ss_sub = get_diff(sub_sum_row)

    ss = ss_sub - ss_src
    ss = np.fabs(ss)


    n = 0
    for value in ss:
        if value <= 1.0:
            n += 1

    if (n / len(ss)) > 0.9:
        x = range(src_h)
        plt.figure("avg")
        plt.plot(x, ss_src, marker="*", label="$walk01$")
        plt.plot(x, ss_sub, marker="*", label="$walk03$")
        plt.title("compare")
        plt.legend()
        plt.show()
        return True
    else:
        return False

3、计算方差

def get_diff(source):
    size = len(source)
    ave_src = sum(source) / size  # 总的平均值
    s_src = source - ave_src  # 计算每个值与平均值的差值
    ss_src = s_src * s_src / size  # 方差
    return ss_src

说明
在上面比较的代码中，我对logo图的方差与原图logo方差的差值进行了取绝对值，这是因为我需要看两张图在同一个位置特征上的波动情况。然后根据波动情况的范围，来判断这个位置是否相近，当走势中准确度达到90%时，我就认为这张图是原图。
这个比较和判断结果，我是通过多张图的logo解析结果，方差变化情况决定的。以下是对应的参考情况。

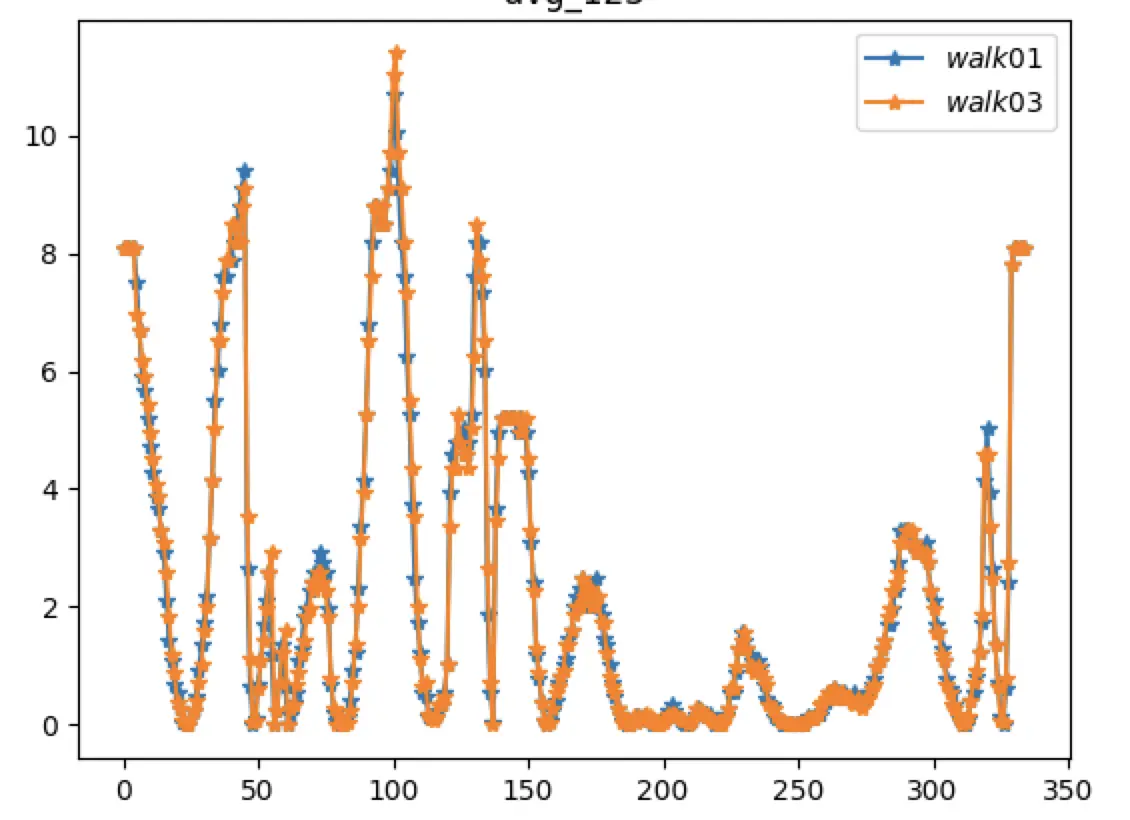

比较图1

比较图2

通过上面两个图，我们就能大概的选择自己需要判断的范围了。

以上内容是我自己根据一些文章，然后结合自己的需求，改进的方案，有问题或者需要探讨的，欢迎留言讨论
