51单片机 82C55扩展控制8个LED，单片机扩展一片82C55可编程并行I/O芯片，实现数字量的输入/输出：8个输入开关分别控制8个输出LED。

目录

题目：

分析题目：

Proteus仿真：

 代码：

82c55工作方式：

代码解析：

---

题目：

单片机扩展一片82C55可编程并行I/O芯片，实现数字量的输入/输出：8个输入开关分别控制8个输出LED。

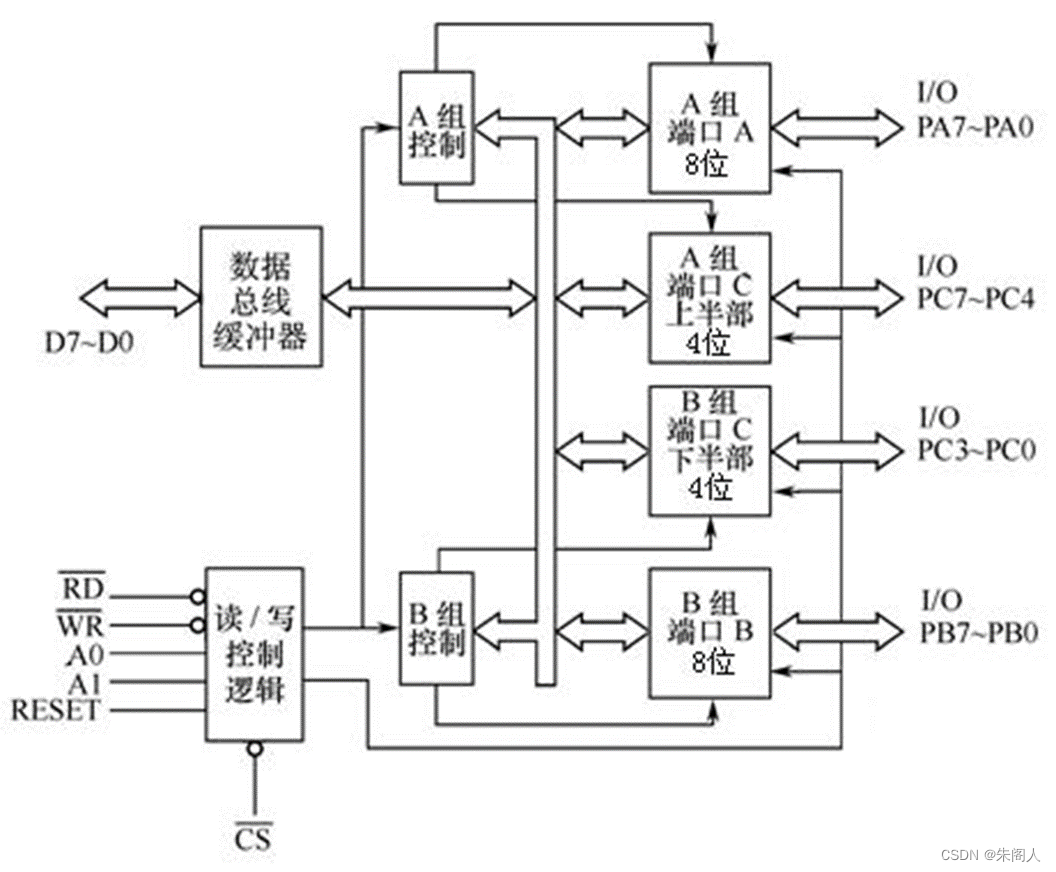

 82C55—可编程的通用并行接口电路（3个8位I/O口）

分析题目：

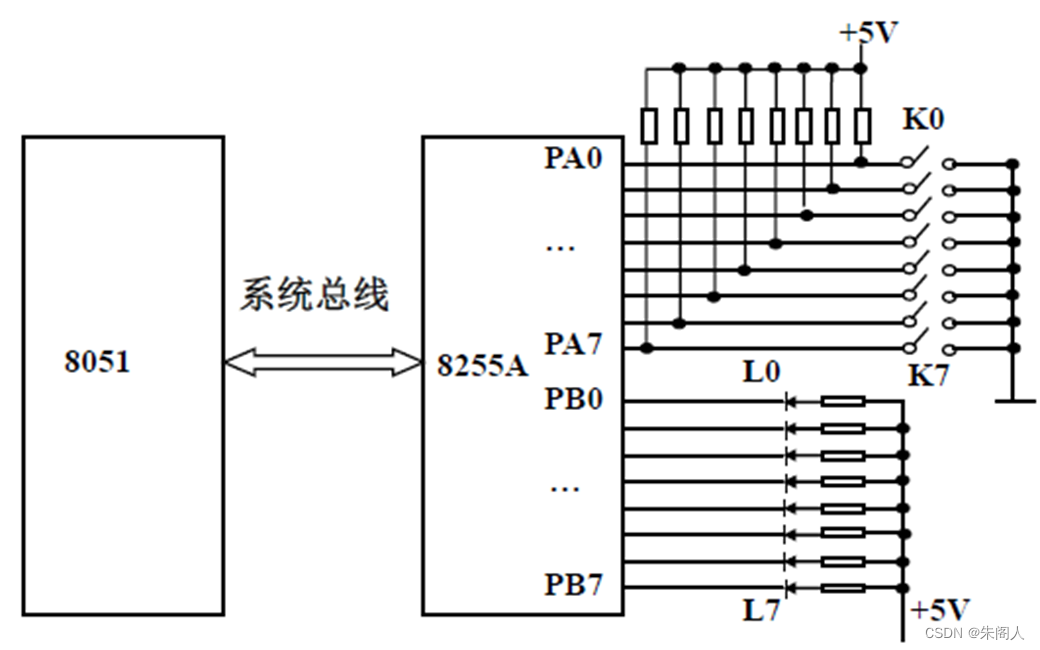

由题可知，我们可以将82c55的PA口作为输出口连接八个LED，PB口作为输入口连接八个按键。

Proteus仿真：

本题涉及的Proteus文件以及程序源码均在本账号发布

 代码：

#include<reg52.h>
#include<absacc.h>
#define uchar unsigned char
#define uint unsigned int
#define PAdata XBYTE[0x7f00]		    //82c55芯片PA口地址（0111 1111 0000 0000）
#define PBdata XBYTE[0x7f01]			//82c55芯片PB口地址（0111 1111 0000 0001）
#define PCdata XBYTE[0x7f02]            //82c55芯片PC口地址（0111 1111 0000 0010）
#define contral XBYTE[0x7003]			//82c55控制口地址  （0111 1111 0000 0011）

sbit reset=P3^5;
void delayms(uint j)
{
	uchar i;
	for(;j>0;j--)
	{
		i=250;
		while(--i);
		i=249;
		while(--i);
	}
}

void main()
{
	uchar temp;
	reset = 1;							 //82c55复位
	delayms(10);
	contral = 0x8b;						 //设置PB，PC口输入，PA口输出（1000 1011）
	while(1)
	{
		temp = PBdata;					 //读PB口开关值
		PAdata = temp;					 //写PA口

	}
}

82c55工作方式：

• 方式0：基本输入/输出；

• 方式1：应答输入/输出；

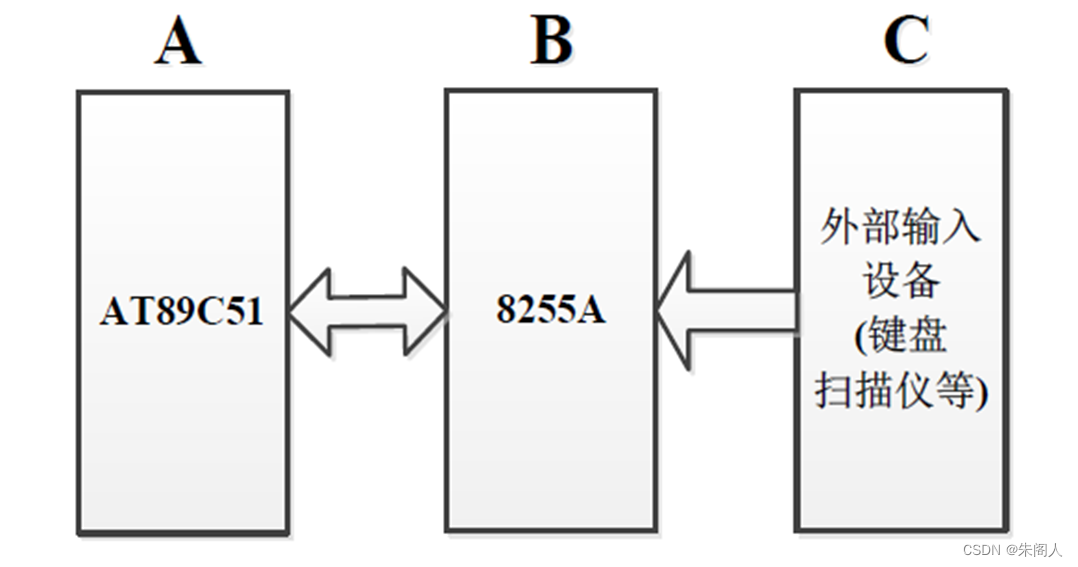

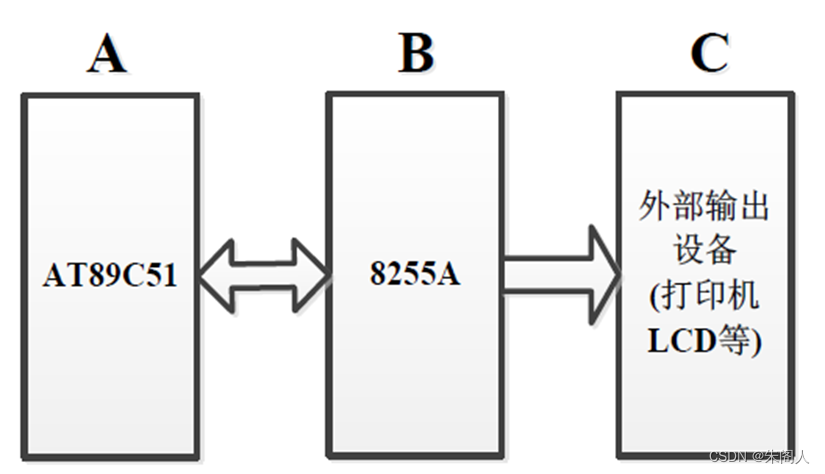

输入                                                           输出

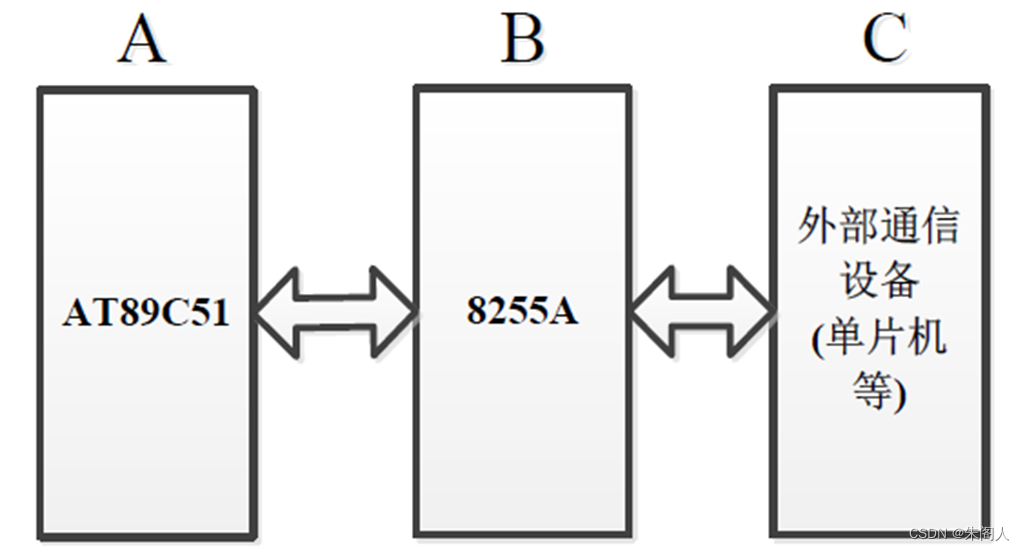

• 方式2：双向传送；

代码解析：

82C55各端口地址的确定：#define PAdata XBYTE[0x7f00]

82C55各端口地址由P2和P0口决定。

端口地址：P2和P0=16位（根据具体I/O口接法决定，答案不是唯一的）

P2：111 1111                （本程序单片机P2.7口接82c55CS非端，未接的默认为1）

P0：1111 11A1A0                （本程序单片机P0.1口接82c55A1端，P0.0口接82c55A0端）

例：#define PAdata XBYTE[0x7f00]            //82c55芯片PA口地址（0111 1111 0000 0000）

 I/O口模式设置：contral = 0x8b;

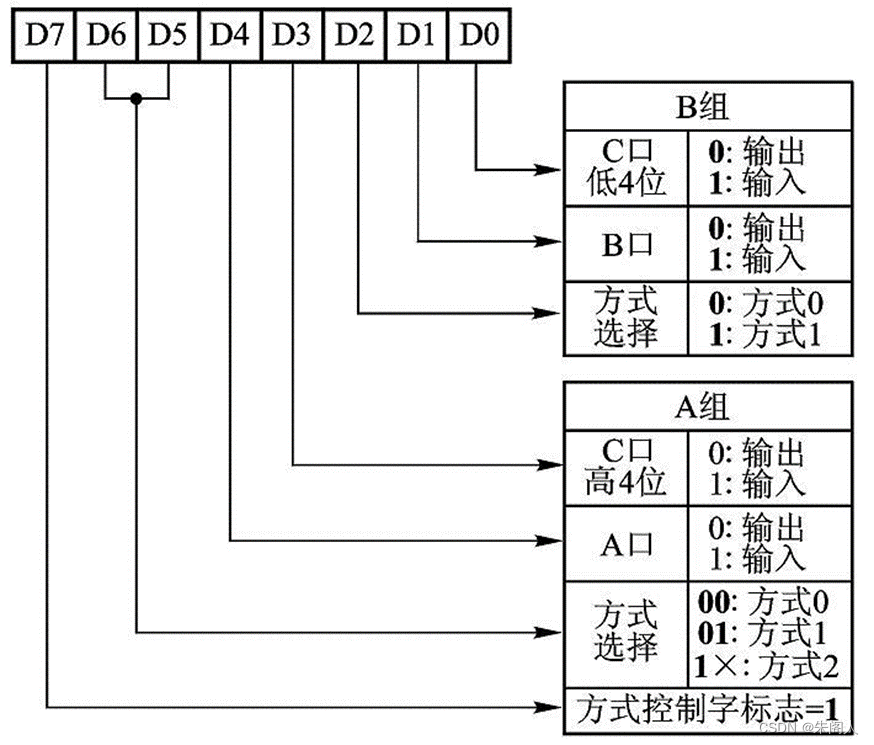

模式1：工作方式选择控制字及端口PC置位/复位控制字（控制I/O口输入/输出）

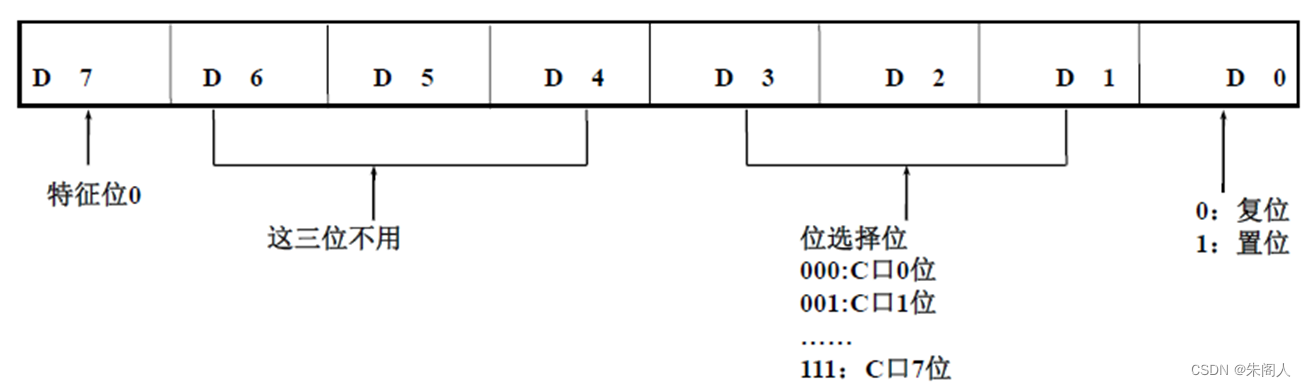

模式2：lPC口按位置位/复位控制字（ PC 口按位置位 / 复位 控制 ）（控制某一位）



本题PA设为输出（LED显示），PB为输入（检测按键），PC未接设备，所以本题设置为输入（输入输出均可），且均选择方式0（基本输入/输出），本题是将整个PAPB口全部选中，所以选择模式1，则D7=1，按照本题I/O要求D6~D0分别为000 1011（0x8b）
