西门子1500 CM PtP RS422/485 BA 模块自由口实现 Modbus RTU 通信

邦邦卖奶牛

已于 2025-01-03 20:42:59 修改

阅读量7k

点赞数 39

分类专栏：自由口西门子1200 Modbus RTU 文章标签：制造

于 2024-08-17 16:57:54 首次发布

来自帮帮卖奶牛的牛奶站

本文链接：https://blog.csdn.net/zbbbbbbbbbbbb/article/details/141279362

版权

前情提要

大家好，我是工控从业时长一坤年的邦邦（鞠躬

//---------------------------------------------------------------------------------------------------------------------分割线-----------------------------------------------------------------------------------------------------------//

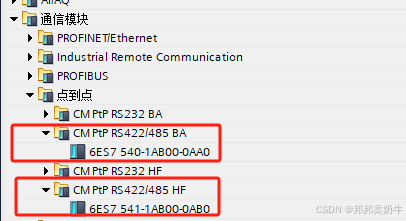

本需要通过RS485接口，实现 Modbus RTU 通信,选模块时相中了这两款（名称中都带有485字样），由于项目还是招标阶段匆忙选择了较经济的BA这一款。

但是到货后发现BA款只能实现自由口通讯，无法直接使用博图中自带的Modbus RTU相关通讯指令，而HF款是可以可，BA需要自己写。。。 😶-_- ......

（以后记得用HF的！！！！！

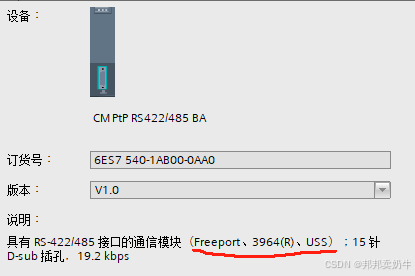

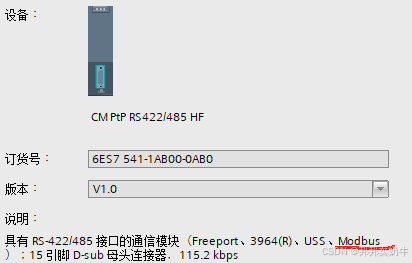

（上图为BA和HA的产品简介，确实BA不支持Modbus）

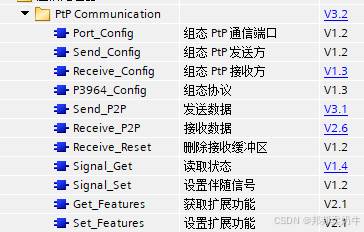

（上图为博图自带 Modbus RTU相关通讯指令与自由口指令）

搜索的资料基本都是对于BA模块的介绍及 Send_P2P / Receive_P2P （自由口发送和接收）两条指令的介绍，对于小白的我来说根本无从下手。。。

后找到一篇关于自由口实现Modbus RTU通讯的文章

⭐传送门：西门子RS485自由口通信Modbus RTU 通信协议_自由口通讯协议-CSDN博客

本文在原帖基础上增加了从站通讯功能，并且附加CRC16校验（原帖没有，但其实搜一下有很多案例）。

由于本人对涉及通讯方面的知识了解较少，能力有限，所以很多通讯错误的报警判断阉割掉了。。

/以能用为目标//以能用为目标//以能用为目标（重要事情说三遍）

程序详情

1.主站

FB块的变量定义

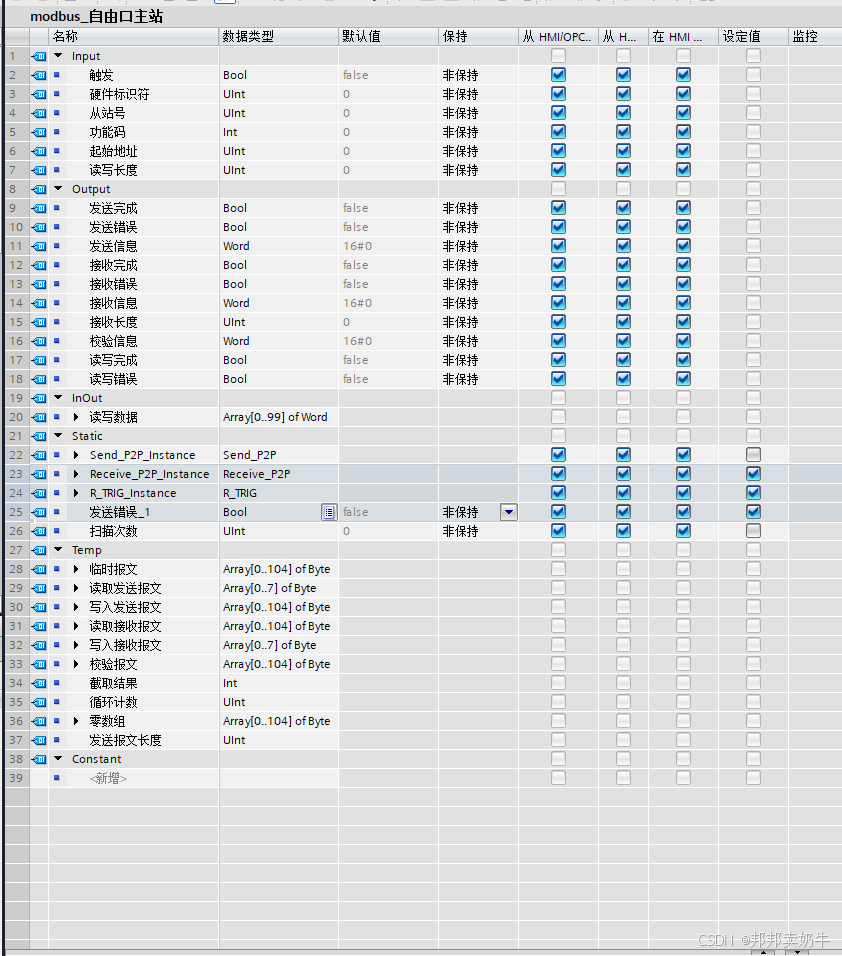

主站程序



IF #触发 THEN
    // 触发后先将读取完成复位
    #读写完成 := 0;
    #读写错误 := 0;
    #扫描次数 := 0;
    #校验信息 := 16#6001;
END_IF;

#扫描次数 := #扫描次数 + 1;

//读写超时
IF #扫描次数 > 10 THEN
    #读写完成 := 0;
    #读写错误 := 1;
    #校验信息 := 16#6002;
    RETURN;
END_IF;
REGION _name_
    // Statement section REGION

END_REGION

CASE #功能码 OF
    1:  // Statement section case 1
        ;
    2:  // Statement section case 2
        ;
    3:  // Statement section case 3
        //拼接报文
        #临时报文[0] := UINT_TO_BYTE(#从站号);//从站地址
        #临时报文[1] := UINT_TO_BYTE(16#03);//功能码
        #临时报文[2] := UINT_TO_BYTE(#起始地址 / 256);//起始寄存器高位
        #临时报文[3] := UINT_TO_BYTE(#起始地址 MOD 256);//起始寄存器低位
        #临时报文[4] := UINT_TO_BYTE(#读写长度 / 256);//寄存器数量高位
        #临时报文[5] := UINT_TO_BYTE(#读写长度 MOD 256);//寄存器数量低位


        "CRC16校验"(校验字节数 := 6,
             校验数据 := #临时报文);
           //截取报文
        #截取结果 := MOVE_BLK_VARIANT(SRC := #临时报文,
                                  COUNT := 8,
                                  SRC_INDEX := 0,
                                  DEST_INDEX := 0,
                                  DEST => #读取发送报文);

        #Send_P2P_Instance(REQ := #触发,
                           "PORT" := #硬件标识符,
                           BUFFER := #读取发送报文,
                           LENGTH := 8,
                           DONE => #发送完成,
                           ERROR => #发送错误,
                           STATUS =>
