使用SOLIDWORKS Routing快速绘制管道的基础教学

SOLIDWORKS Routing是SOLIDWORKS软件中的一个强大的插件，它主要用于自动化设计和创建复杂的管道系统、管筒系统以及电气布线系统。通过智能布局算法和丰富的标准件库，用户可以快速、准确地规划出符合工程规范的路径，并自动处理零部件的连接和尺寸管理。此外，SOLIDWORKS Routing还支持与装配体模块的集成，方便用户在整体装配环境中进行设计和修改，并可以生成详细的工程图供生产制造和安装使用。

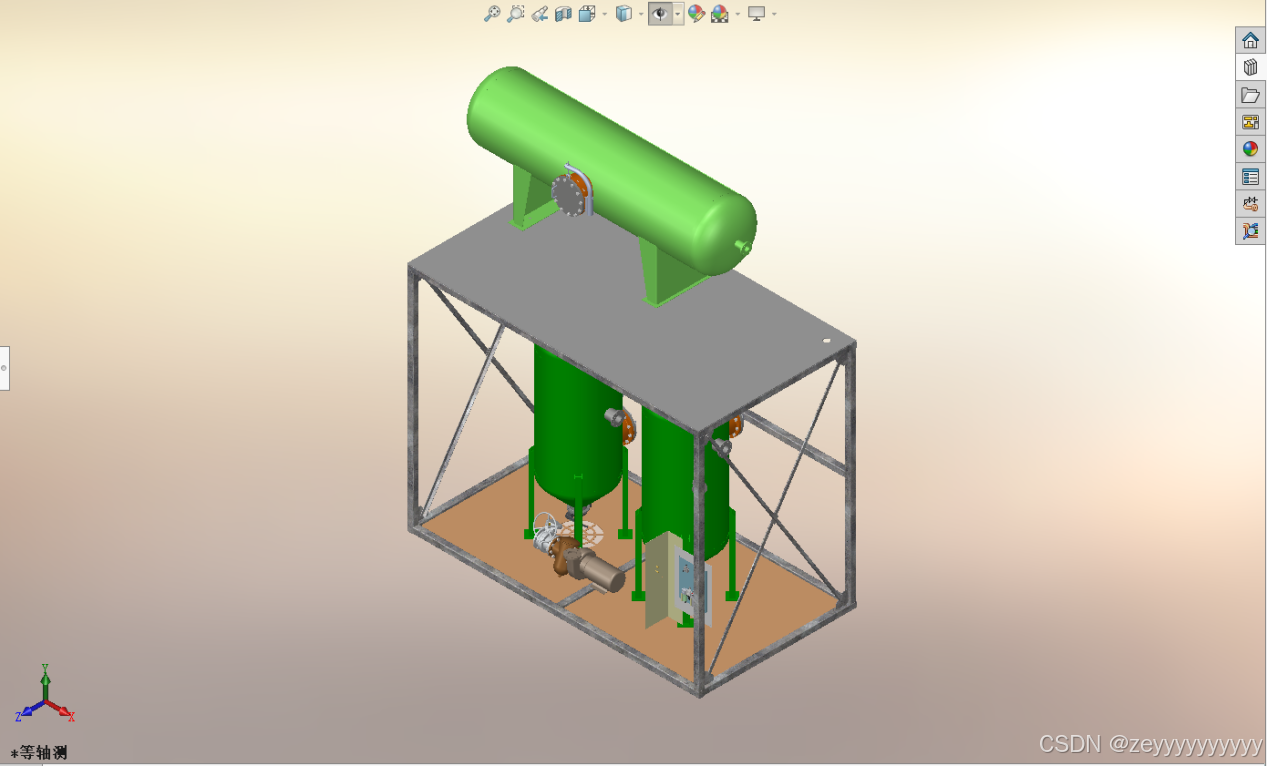

今天就以管道模型为案例为大家分享其基础使用方法

整体创建过程是通过零部件库以及自动步路命令来完成的。

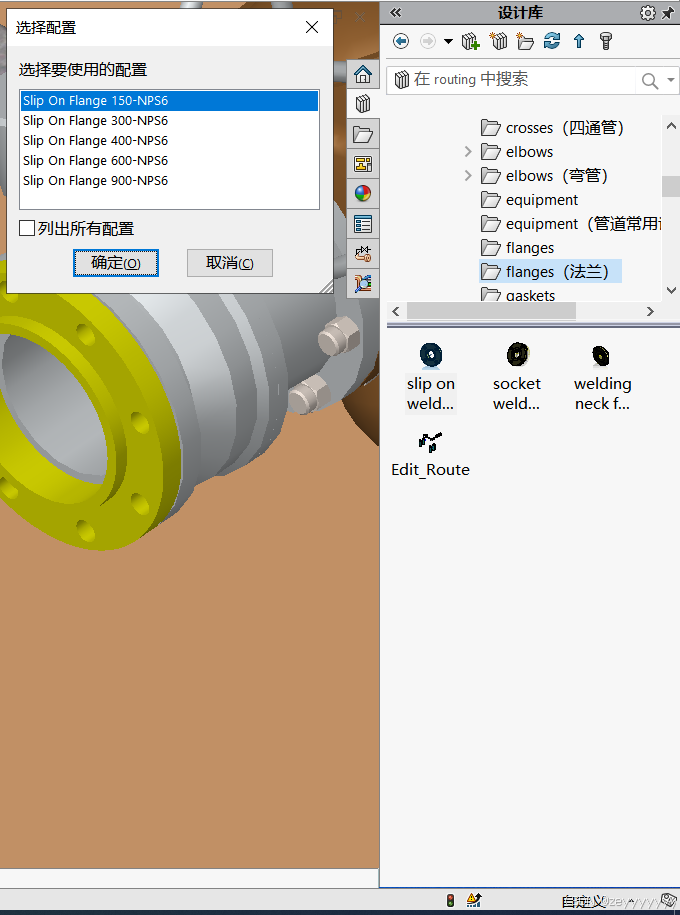

第一步通过零部件库拖拽法兰到指定位置当识别到对应零部件后会根据其设计表属性自动推出合适的配置（零部件库的法兰元件是由Routing Library Manager制作生成的）

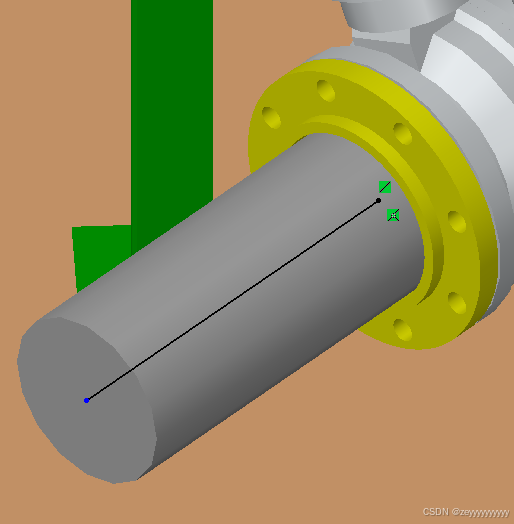

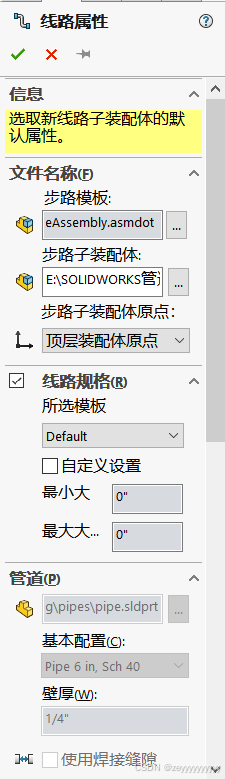

我们点击确定后会自动跳出线路属性界面，线路属性界面就是我们所创建的管道属性，我们可以在这个界面控制管道的各种参数，选择合适参数确定后就会自动在法兰元件末端生成管道线路

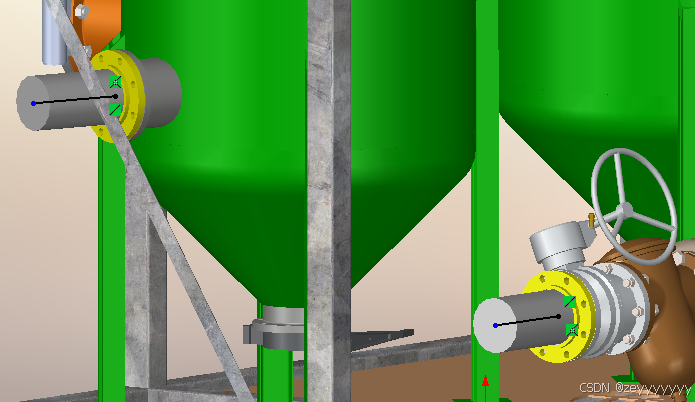

第二步我们在要连接的另一端添加同样配置的法兰元件

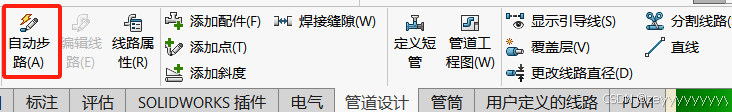

三步在管道设计选项卡中找到自动步路功能并点击该命令

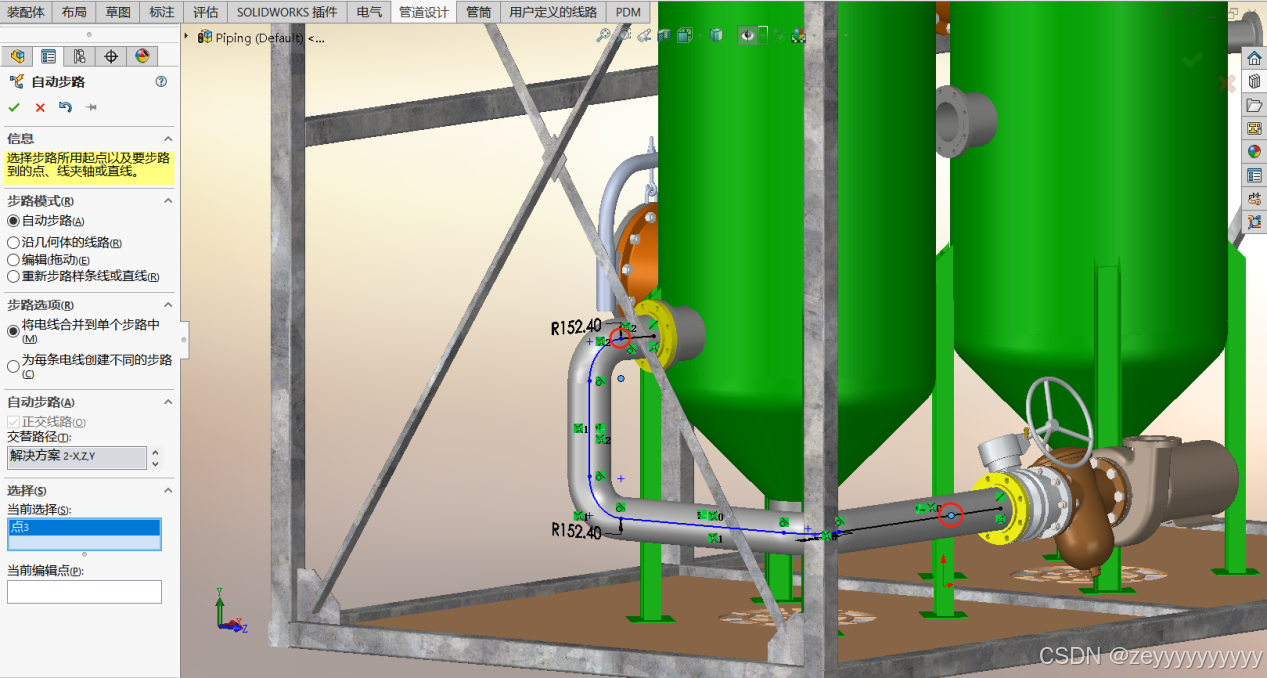

第四步点击设置好自动步路的属性后点击选择，选择模型管道线路的两个端点（右击可以自动调节不同的解决方案），找到合适的解决方案后点击确定即可三维​​​​​​​
