Winform之算法模块-形状模板匹配-擦除模板区域

Winform之算法模块-形状模板匹配-擦除模板区域

一 初始化参数
二 制作轮廓模板
三 制作橡皮擦

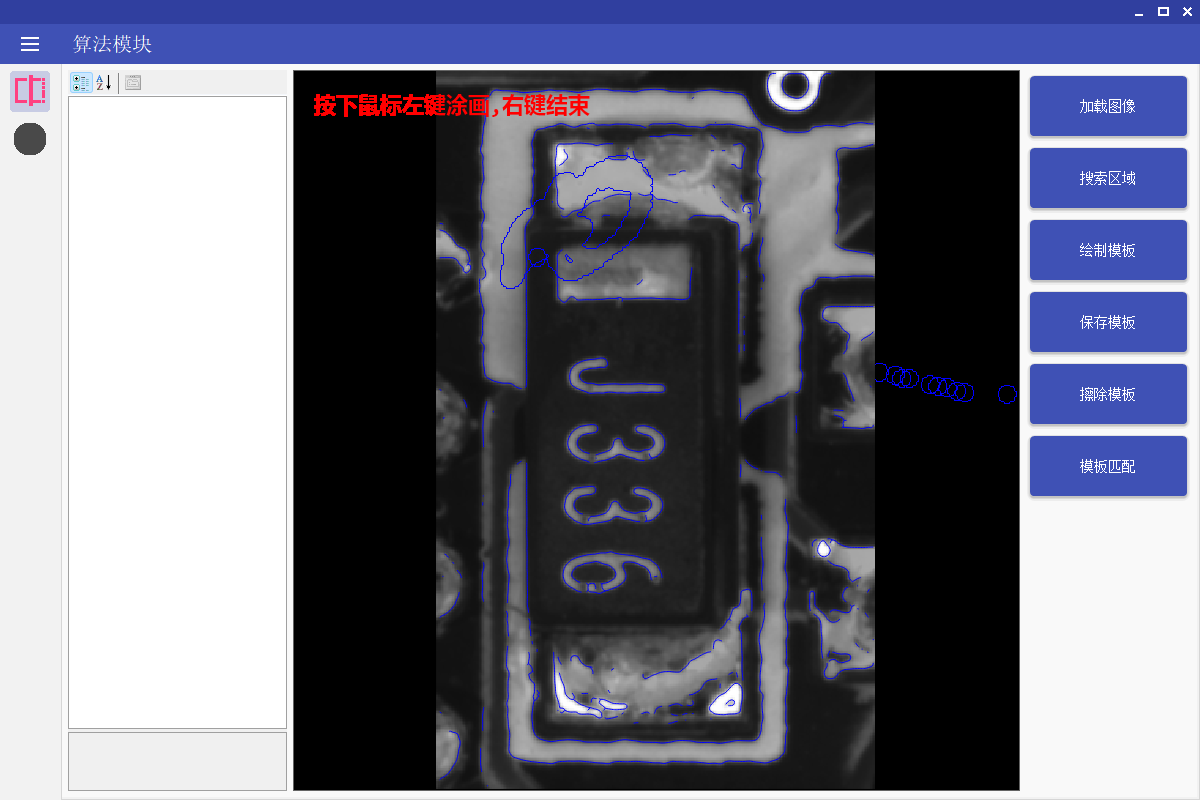

四 开始涂抹：按下鼠标左键涂画,右键结束
五 涂抹结束，显示和保存涂抹区域结果

   // 擦除结束标志
   bool deleteModelFlag = false;

        /// <summary>
        /// 擦除模板
        /// </summary>
        /// <param name="sender"></param>
        /// <param name="e"></param>
        private void btn_DeleteModel_Click(object sender, EventArgs e)
        {

            //一 初始化参数
            //二 制作轮廓模板
            //三 制作橡皮擦
            //四 开始涂抹：按下鼠标左键涂画,右键结束
            //五 涂抹结束，显示和保存涂抹区域结果


            //一 初始化参数
            // 1.获取模板图像
            HOperatorSet.ReduceDomain(CurrImage,ModelRegion,out HObject modelImage);
            // 裁切出来
            HOperatorSet.CropDomain(modelImage,out modelImage);

            // 2. 获取窗口的句柄
            var hv_WindowHandle = hWindow_Final1.getHWindowControl().HalconWindow;

            // 3. 涂抹区域
            HObject paint_region = new HRegion();

            // 4.涂抹区域取反
            HObject paint_region_final = new HObject();

            // 5.开启绘制模式（不允许缩放，和右键显示菜单栏）
            hWindow_Final1.DrawModel = true;

            // 6. 获取焦点
            hWindow_Final1.Focus();

            // 7  鼠标的状态
            HTuple hv_MouseState;

            // 8. 鼠标的坐标
            HTuple y_Mouse=null, x_Mouse=null;

            // 9,橡皮擦。（圆形）(半径小于xy)
            HTuple y_Brush=10, x_Brush=10, r_Brush=6;

            // 10. 仿射矩阵
            HTuple homMat2D;
            // 11.仿射变换之后的橡皮擦
            HObject brush_region_affine = new HObject();
            // 12.模型的轮廓
            HObject modelXLD = null;
            // 13. 仿射变换之后的模型轮廓
            HObject modelXLDAffineTrans = null;


            //二 制作轮廓模板,为了明白在哪里进行擦除，仿射变换，和图像进行对应上，（做出了模板，默认位置是 0 0）


            // 创建模板
            HOperatorSet.CreateShapeModel(modelImage, 0, -3.14, 6.28, "auto", "auto", "use_polarity", 30, "auto", out HTuple ModelId);

            // 获取模板的轮廓
            HOperatorSet.GetShapeModelContours(out modelXLD, ModelId,1);

            HOperatorSet.GetImageSize(modelImage,out HTuple width,out HTuple height);

            // 模板轮廓进行仿射变换
            HOperatorSet.VectorAngleToRigid(0,0,0, height/2, width/2, 0,out HTuple homMat2D1);

            HOperatorSet.AffineTransContourXld(modelXLD,out modelXLDAffineTrans,homMat2D1);





            //三 制作橡皮擦
            try
            {
                // 设置橡皮擦的大小和半径
                HOperatorSet.GenCircle(out HObject brush_region,y_Brush,x_Brush,r_Brush);


                // 显示图像
                hWindow_Final1.HobjectToHimage(modelImage);

                // 显示颜色
                HOperatorSet.SetColor(hv_WindowHandle,"blue");

                // 鼠标状态
                hv_MouseState = 0;

                // 停止涂抹标志位
                deleteModelFlag =false;

                //四 开始涂抹：按下鼠标左键涂画,右键结束
                // 4 右键
                while (hv_MouseState != 4 && deleteModelFlag == false)
                {

                    // 跳出循环的时候，会爆发所有积累的事件
                    System.Windows.Forms.Application.DoEvents();


                    // 鼠标位置
                    y_Mouse = -1;
                    x_Mouse = -1;


                    // 获取当前的鼠标位置
                    try
                    {
                        HOperatorSet.GetMposition(hv_WindowHandle, out y_Mouse, out x_Mouse, out hv_MouseState);
                    }
                    catch (Exception exp)
                    {
                        hv_MouseState = 0;
                    }

                    // 解决窗口绘制，闪烁问题
                    HOperatorSet.SetSystem("flush_graphic", "false");

                    // 显示图像
                    HOperatorSet.DispObj(modelImage, hv_WindowHandle);

                    // 显示模板轮廓
                    HOperatorSet.DispObj(modelXLDAffineTrans, hv_WindowHandle);

                    // 如果涂抹区域已经被初始化，则直接进行显示

                    if (paint_region.IsInitialized())
                    {
                        HOperatorSet.DispObj(paint_region, hv_WindowHandle);

                    }

                    // 核心：绘制涂抹区域
                    if (y_Mouse >= 0 && x_Mouse >= 0)
                    {
                        // 仿射变换（橡皮擦移动到鼠标下面）
                        // 1.生成仿射矩阵
                        HOperatorSet.VectorAngleToRigid(y_Brush, x_Brush, 0, y_Mouse, x_Mouse, 0, out homMat2D);

                        // 2.进行仿射变换
                        HOperatorSet.AffineTransRegion(brush_region, out brush_region_affine, homMat2D, "nearest_neighbor");

                        // 显示仿射变换之后的区域
                        HOperatorSet.DispObj(brush_region_affine, hv_WindowHandle);

                        // 解决窗口绘制，闪烁问题
                        HOperatorSet.SetSystem("flush_graphic", "true");

                        // 按下鼠标右键结束涂抹
                        ViewROI.HalconTool.set_display_font(hv_WindowHandle, 20, "mono", "true", "false");
                        ViewROI.HalconTool.disp_message(hv_WindowHandle, "按下鼠标右键结束涂抹", "window", 20, 20, "red", "false");


                        // 左键，进行区域的合并
                        // 1 左键
                        if (hv_MouseState == 1)
                        {
                            // 合并显示
                            if (paint_region.IsInitialized())
                            {
                                HOperatorSet.Union2(paint_region, brush_region_affine, out HObject unionRegion);
                                paint_region = unionRegion;
                            }

                            else
                            {

                                paint_region = new HObject(brush_region_affine);
                            }

                        }

                    }
                }


            }
            catch (Exception exp)
            {
                MessageBox.Show(exp.Message);
            }
            finally
            {

                /*
                * 五 涂抹结束，显示涂抹结果
                */

                // 显示图像
                hWindow_Final1.HobjectToHimage(modelImage);

                // 显示涂抹区域
                hWindow_Final1.DispObj(paint_region,"red");

                // 关闭绘制模式
                hWindow_Final1.DrawModel=false;

                // 获取原图区域
                HOperatorSet.GetDomain(modelImage,out HObject imageRegion);

                // 获取取反的区域
                HOperatorSet.Difference(imageRegion, paint_region,out paint_region_final);

                // 保存模板区域
                HOperatorSet.WriteRegion(paint_region_final, @"D:\\paint_region_final.reg");





            }



        }
