博途是全集成自动化软件TIA portal的简称,是西门子工业自动化集团发布的一款全新的全集成自动化软件。它是业内首个采用统一的工程组态和软件项目环境的自动化软件,几乎适用于所有自动化任务。借助该全新的工程技术软件平台,用户能够快速、直观地开发和调试自动化系统。 相信大家在学习博途这款软件中一定遇到不少问题,在这分享我遇到的问题以及搜集资料解决方法 。
用博途的时候可能会遇到使用精简面板仿真后,一但按钮按下,就会出现未决的系统事件。

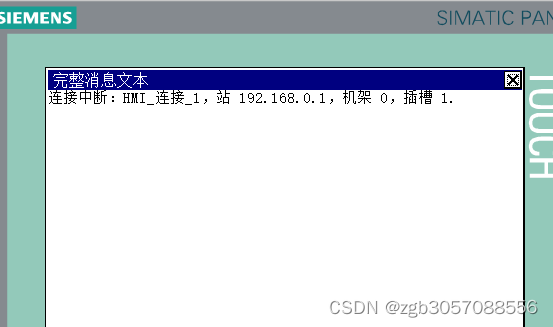

如图会出现140001的报错在这我搜集的资料做了一些总结。
1.与PLC的连接被中断

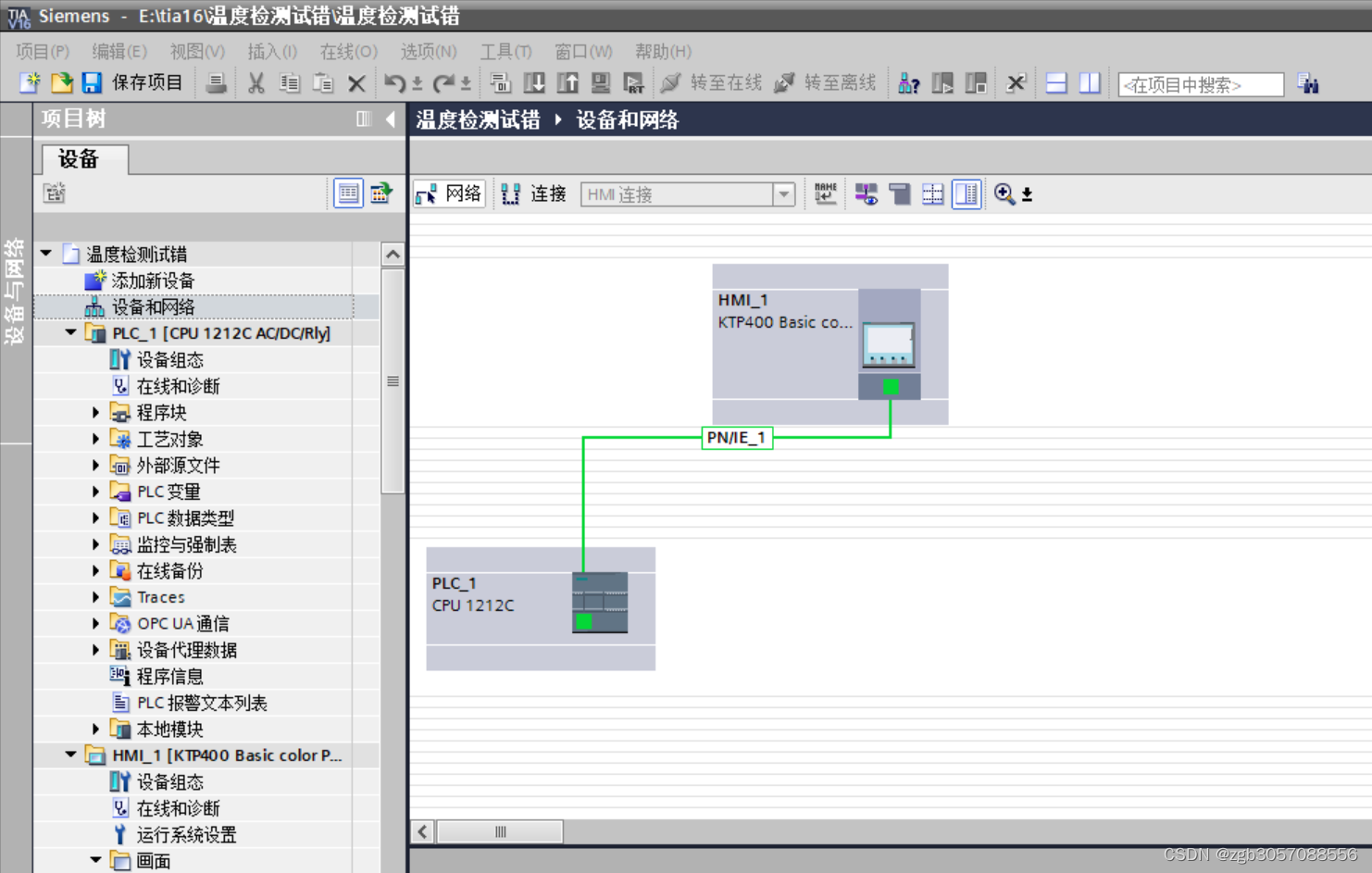

可以打开在博途页面设备和网络这个选项里面确定plc与hmi有连接。
2.设备和网络”中设备IP地址重复
在这里有两种解决方案
1.

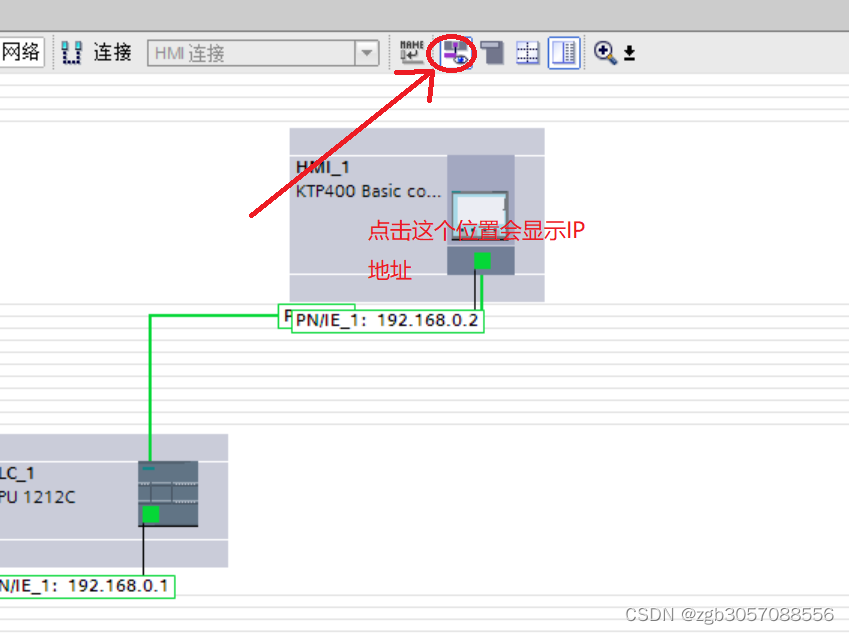

在显示IP地址过后双击IP地址就能修改IP地址了。
2.

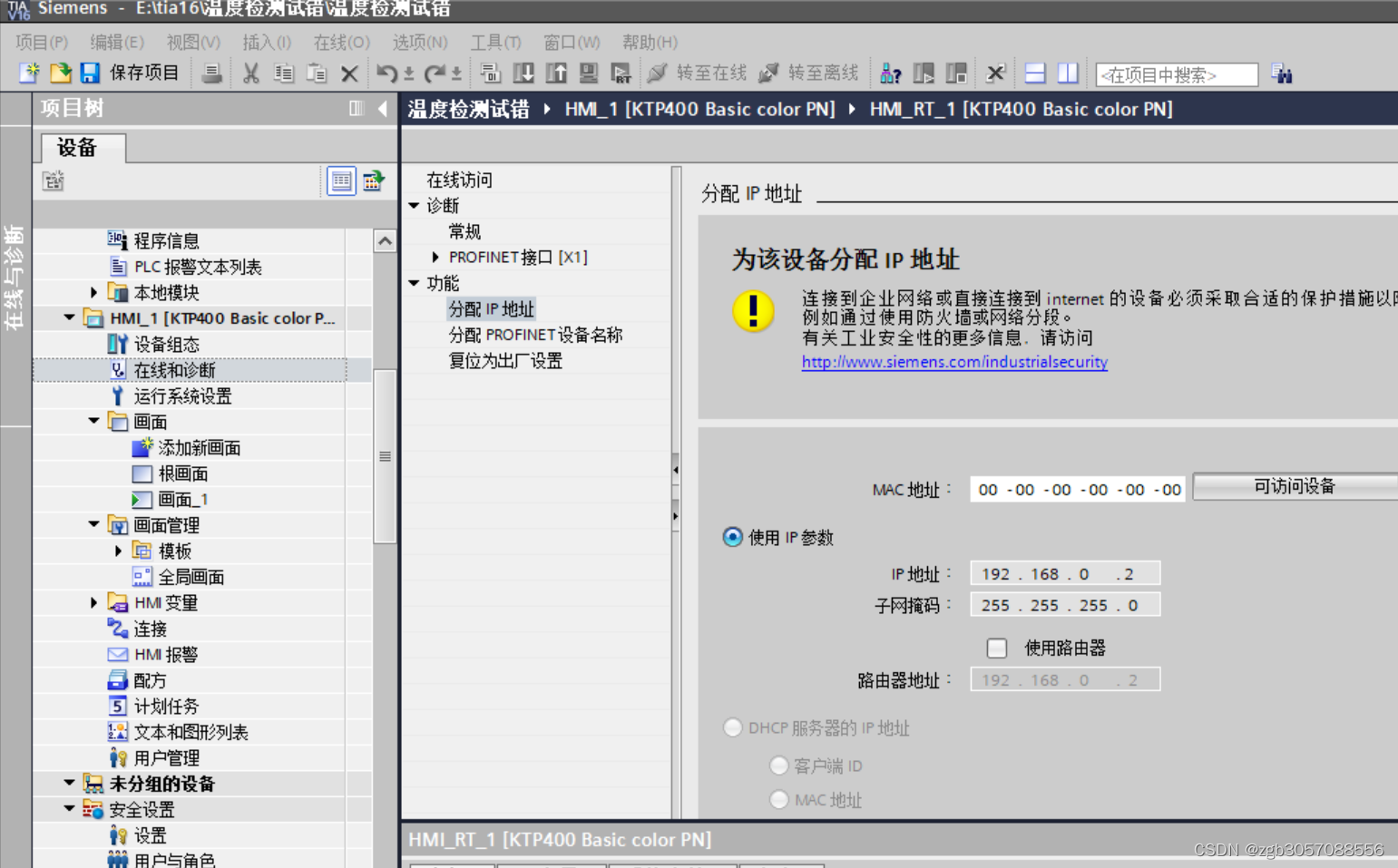

选择在线诊断与访问在功能里面找到IP地址如果没有IP地址可以点击下面的分配IP地址。
3.可能是超出设定取值范围,也就是说数据长度不够

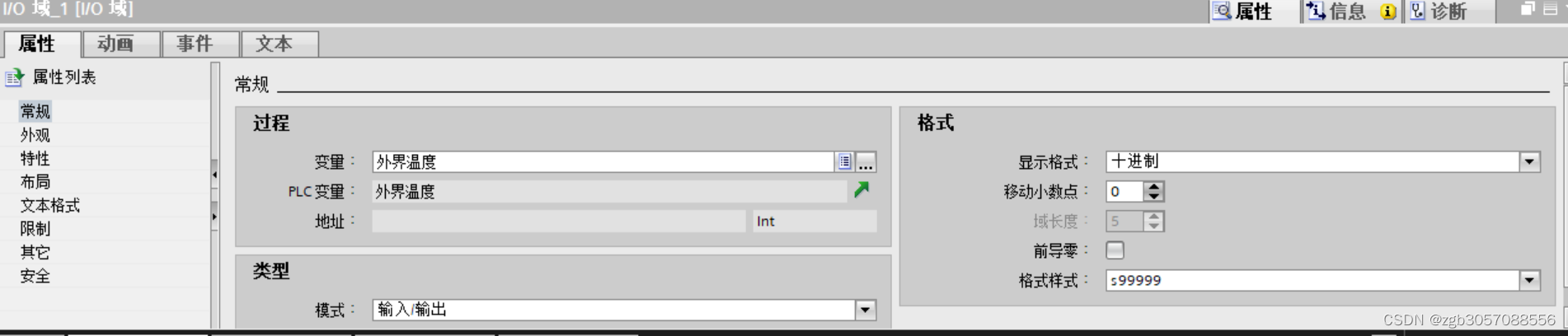

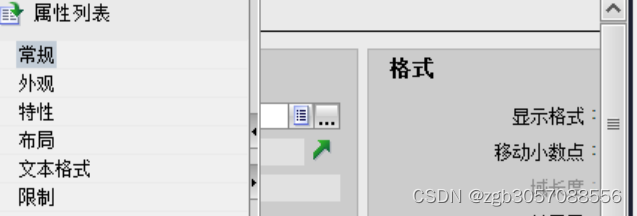

我们点击三个点会出现你的变量这个变量一定要看清是否正确。
还有要注意这个域的大小代表的是你能输入数字的位数,也要看清你选择的数据类型是否带符号。
4.pg/pc接口不对

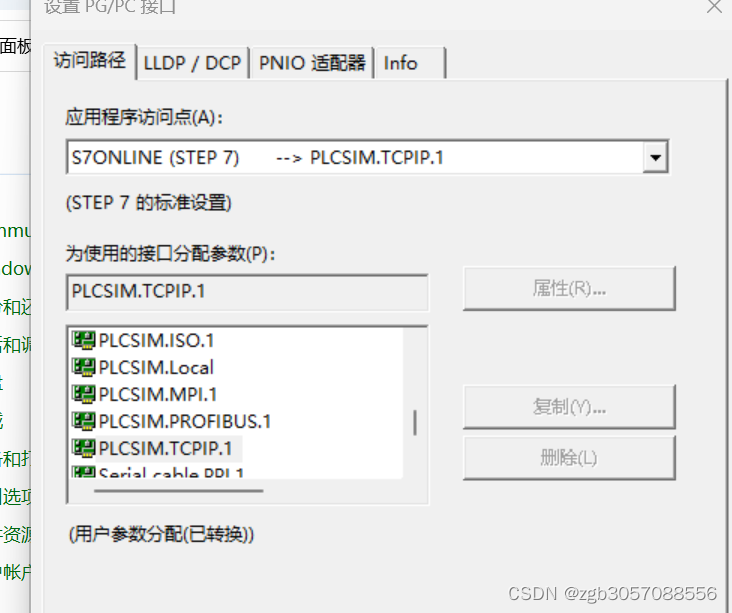

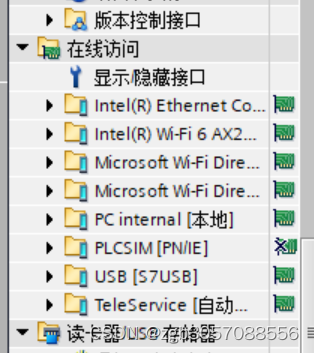

可以在电脑控制面板中找到pg/pc 接口(先要在查看方式中换成小图标方式)调整接口的参数,这个参数可以参考自己博途软件的隐藏接口。一般只用自己电脑进行仿真的情况选择的是PLCSIM.TCPIP.1的接口
如果以上方式都没能解决问题可以换成simatic精智面板,精智面板使用起来可能能避免这种报错。
