SA8295 Display框架分析

高通QNX平台，display显示框架代码树结构如下：

核心代码路径：qnx_ap/boards/display
├── adp_star_sda8295
│   ├── config
│   │   ├── graphics_ADP_QDRIVE.conf
│   │   ├── graphics_ADP_STAR.conf		 // QNX侧图形描画配置
│   │   ├── Makefile
│   │   ├── qcdisplaycfg_ADP_QDRIVE.xml
│   │   ├── qcdisplaycfg_ADP_STAR_LA.xml	// android侧WFD配置
│   │   ├── qcdisplaycfg_ADP_STAR_LV.xml
│   │   ├── qcdisplaycfg_ADP_STAR_MGVM.xml
│   │   └── qcdisplaycfg_ADP_STAR.xml
│   └── Makefile
├── common
│   ├── bridge_chip
│   │   ├── client
│   │   │   └── src
│   │   │       └── bridgechip_client.c		//客户端(API)
│   │   ├── drv		                       //驱动/资源管理器
│   │   │   ├── main
│   │   │   │   ├── inc
│   │   │   │   │   └── bridgechip_i.h
│   │   │   │   ├── public
│   │   │   │   │   └── amss
│   │   │   │   │       ├── bridgechip.h
│   │   │   │   │       ├── bridgechip_plugin.h
│   │   │   │   │       └── bridgechip_resmgr.h
│   │   │   │   └── src
│   │   │   │       ├── bridgechip_discovery.c
│   │   │   │       └── bridgechip_main.c
│   │   │   └── platform
│   │   │       ├── inc
│   │   │       │   ├── bridgechip_logger.h
│   │   │       │   └── bridgechip_osal.h
│   │   │       └── src
│   │   │           ├── bridgechip_logger.c
│   │   │           └── bridgechip_osal.c
│   │   ├── plugins		                   //串行解串芯片驱动，可以不使用这部分驱动，将serdes初始化放到panel driver里
│   │   │   ├── DS90UH981Q_QC_0
│   │   │   │   └── src
│   │   │   │       └── DS90UH981Q_QC_0.c
│   │   │   ├── DS90UH983Q_QC_0
│   │   │   │   └── src
│   │   │   │       └── DS90UH983Q_QC_0.c
│   │   │   └── Makefile
│   │   └── server
│   │       └── src
│   │           └── bridgechip_server.c
│   ├── Makefile
│   └── panels		                    //屏接口配置
│       ├── DANX7625_DP_QC_0
│       │   └── src
│       │       └── DANX7625_DP_QC_0.c
│       ├── DANX7625_DP_QC_1
│       │   ├── inc
│       │   │   └── DANX625Reg.h
│       │   └── src
│       │       └── DANX7625_DP_QC_1.c
│       ├── DP0_COMMON_MST2_QC
│       │   └── src
│       │       └── DP0_COMMON_MST2_QC.c
│       ├── DP0_COMMON_MST3_QC
│       │   └── src
│       │       └── DP0_COMMON_MST3_QC.c
│       ├── DP0_COMMON_MST_QC
│       │   └── src
│       │       └── DP0_COMMON_MST_QC.c
│       ├── DP1_COMMON_MST_QC
│       │   └── src
│       │       └── DP1_COMMON_MST_QC.c
│       ├── DP1_COMMON_QC
│       │   └── src
│       │       └── DP1_COMMON_QC.c
│       ├── DP2_COMMON_MST_QC

 panel对应的驱动接口

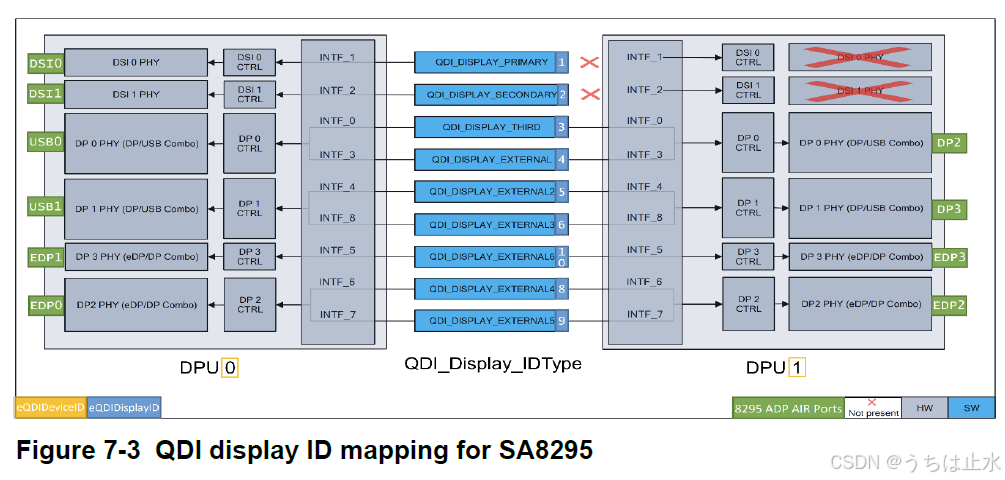

8295对应有2个DPU处理单元，分别拥有各自DP Phy控制器

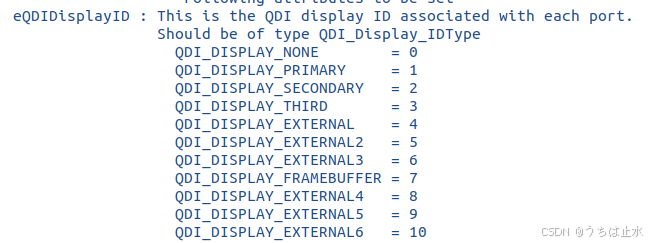

WFD config中WFD Port属性eQDIDeviceID对应选择DPUx，属性eQDIDisplayID对用选择通路QDI_Display_IDType

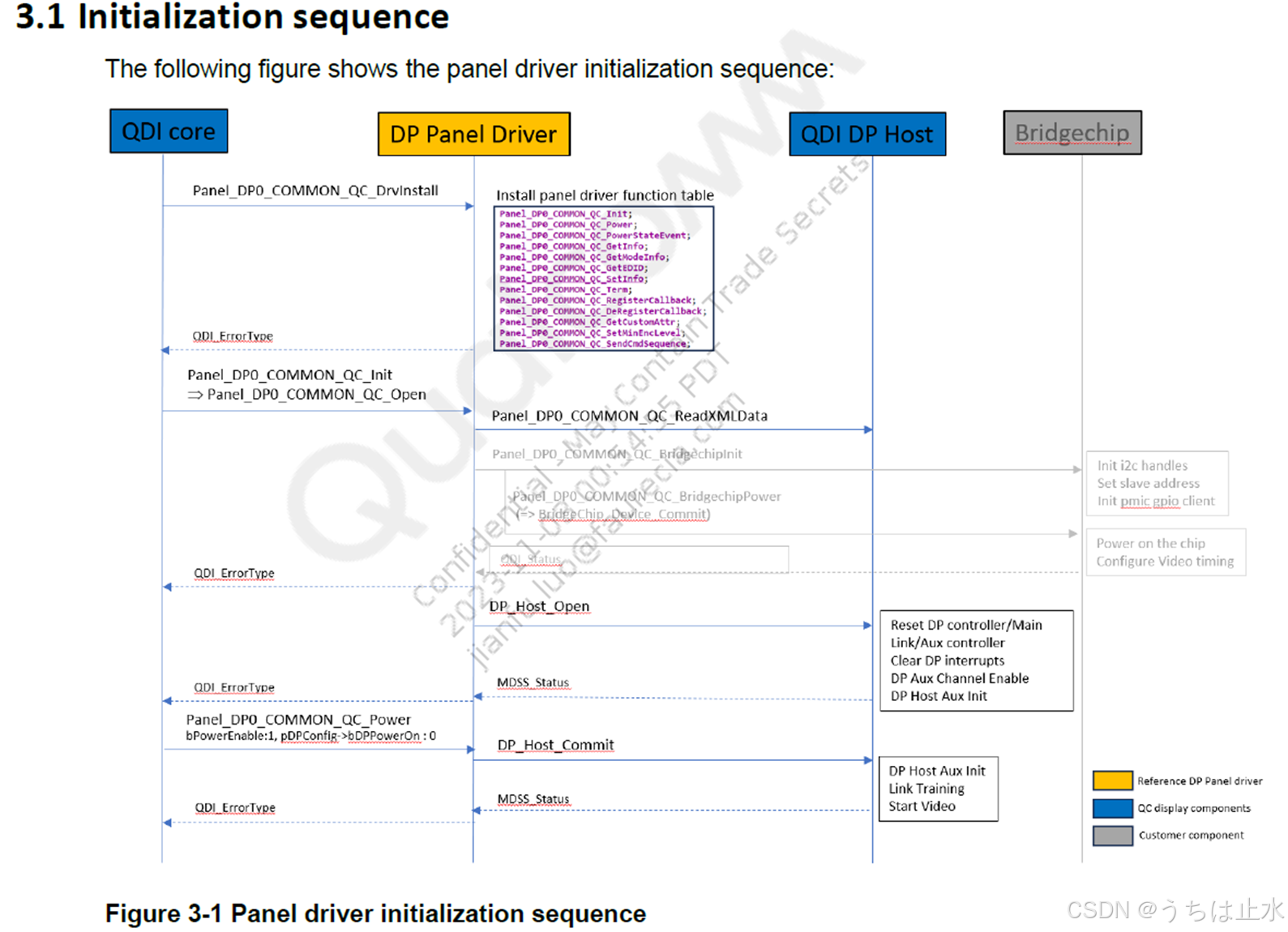

 panel驱动初始化时序，同时和bridge chip之间的关系（plug-in里的serdes驱动，可以放到panel 驱动里面处理）

 休眠唤醒时序

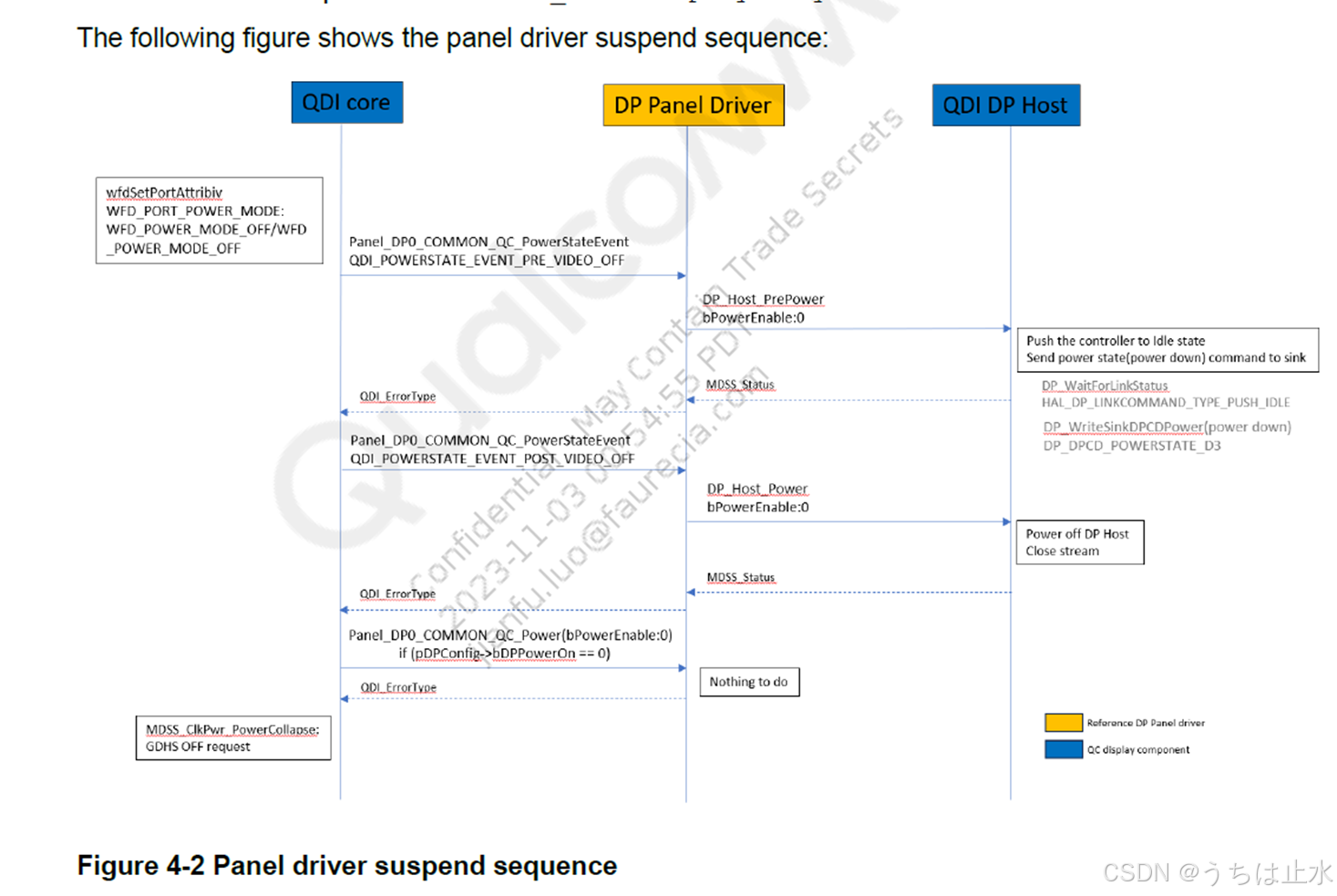

休眠

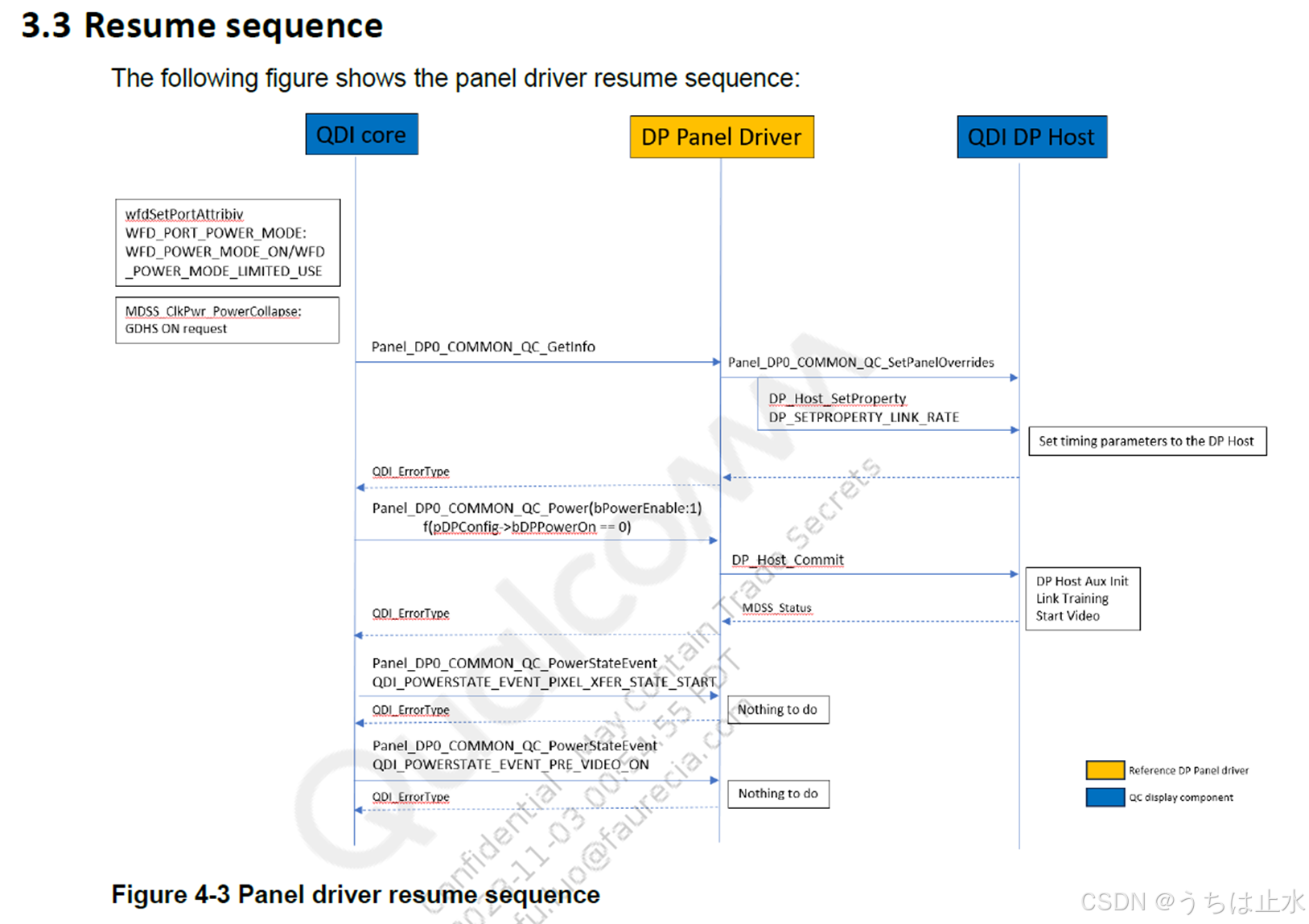

唤醒
