土建翻模怎么自动【生成构造柱】呢?

　　土建翻模怎么自动【生成构造柱】呢?构造柱是填充墙中起到把墙体拉结到一起的构件，下面来看在BIM建模助手中怎么自动生成构造柱的。这个土建翻模插件是基于Revit使用的，如果你也是用Revit建模可以继续看一下步骤：

　　土建翻模 → 生成构造柱

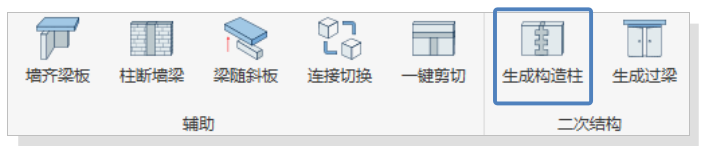

　　1. 点击【生成构造柱】功能

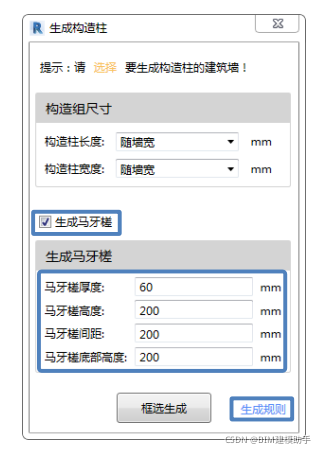

　　2. 设置生成的构造柱是否带马牙槎，以及马牙槎的参数。

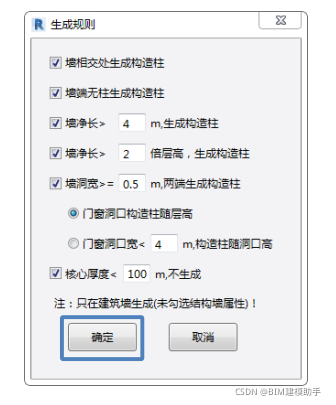

　　3. 设置生成规则，设置根据需求来选择。



　　可以看到这里设置为：

　　√墙相交处生成构造柱

　　√墙端无柱生成构造柱

　　√墙净长>4m，生成构造柱

　　√墙净长>2倍层高，生成构造柱

　　√墙洞宽>=0.5m，两端生成构造柱

　　选择门窗洞口构造柱随层高

　　√核心厚度<100m，不生成

　　注意：只在建筑墙生成(未勾选结构墙属性)!

　　4. 点击【框选生成】按钮，开始框选建筑墙。

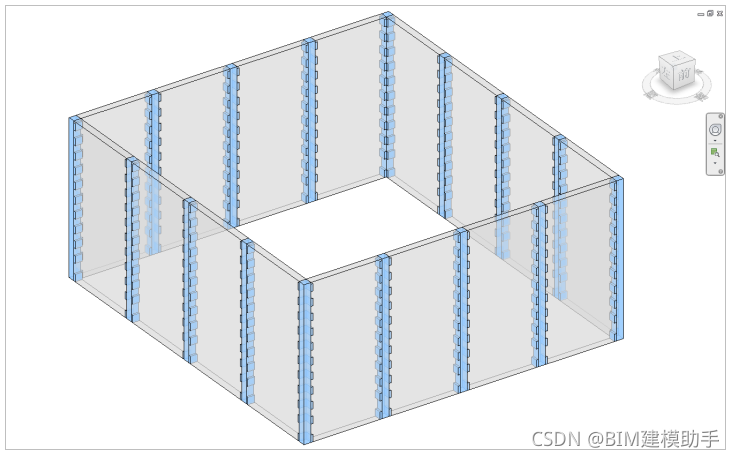

　　5. 点击左上角的【完成】按钮，开始生成构造柱。



　　以上就是关于“土建翻模怎么自动【生成构造柱】”的步骤，这个土建翻模插件是BIM建模助手其中一个模块，还有机电，综合，出图，土建，有求必应五个模块。
