机电翻模【管道转化】功能，自动识别CAD图纸完成翻模

最新推荐文章于 2025-05-22 22:19:06 发布
最新推荐文章于 2025-05-22 22:19:06 发布
阅读量1.2k 收藏
点赞数 1
文章标签： 3d bim revit
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zh_BIM/article/details/121422589
版权
使用BIM建模助手的机电模块【管道转化】功能，能够自动识别CAD图纸，简化机电翻模过程。通过选择图层、开始识别、批量修改属性，最后生成构件，实现高效翻模，提升工作效率。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

　　机电翻模【管道转化】功能，自动识别CAD图纸完成翻模，通常的翻模步骤：Revit中导入中间数据文件来创建Revit三维模型→后在Revit中翻模面板中单击【机电翻模】按钮→弹出“转换”对话框→在路径栏选择从ACAD 中导出的喷淋(水管)中间文件(*.m2r 格式)→单击“加载”命令→对话框窗口会显示加载过来的模型。等等繁琐的步骤，而且还没完事。

　　所以今天和大家分享一个快速简单的翻模方法，用“BIM建模助手”中机电模块的【管道转化】功能即可!具体操作如下：

　　机电翻模 → 管道转化

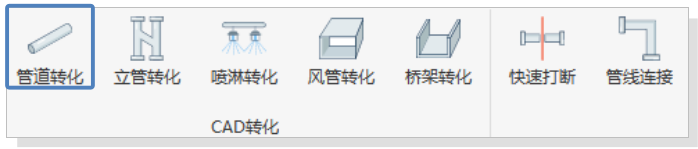

　　1. 选择【管道转化】功能。

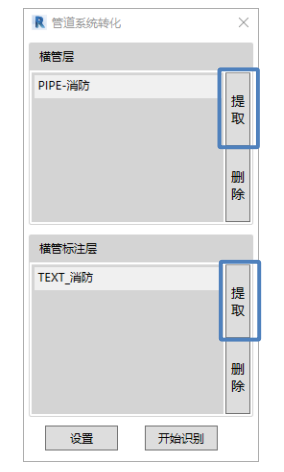

　　2. 需识别图层：①横管线层;②横管标注层。

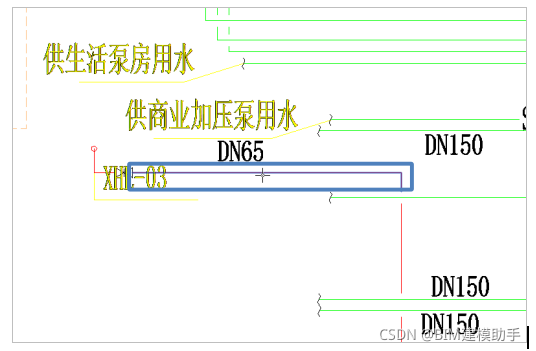

　　①横管线层：管道的线图层。

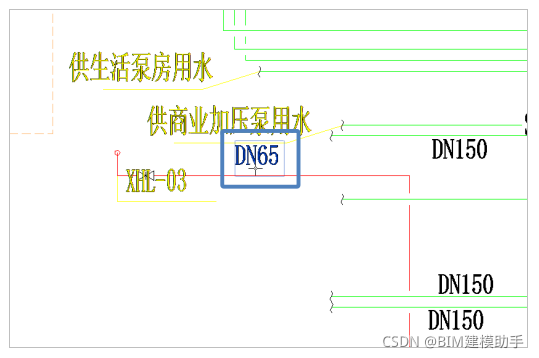

　　②横管标注层：
