【BIM入门实战】Revit建筑墙体：构造、包络、叠层图文详解

本文主要讲解Revit建筑墙体：构造、包络、叠层。

一、基本墙

第一步：

选择菜单栏的【建筑】选项卡中的【墙】下拉菜单→【属性】面板中切换至基本墙→点击属性面板中的【编辑类型】，弹出如下墙体对话框。

第二步：

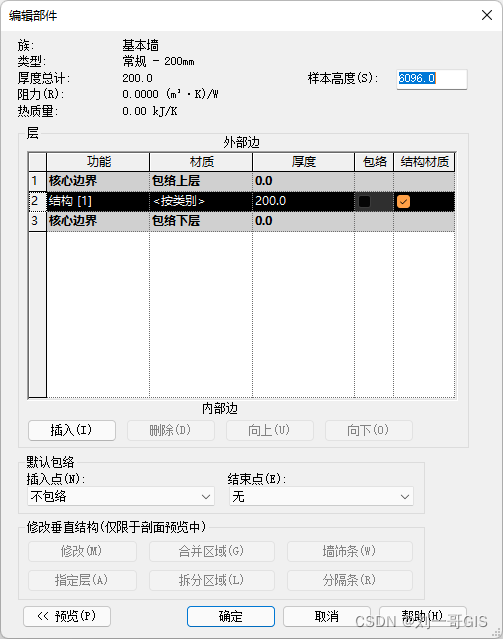

选择【复制】按钮→重新进行编辑名称，命名为“外墙-1F-200mm”→点击构造子项的【编辑】按钮，弹出【编辑】对话框，如下图所示：

1、功能分为：结构层、衬底、保温层/空气层、面层1、面层2和涂膜层这6个子项目。

其中结构层为砌体、混凝土结构等；衬底为作为其他材质的基层，比如（胶合板或石膏板）；保温层/空气层为隔绝并防止空气渗透层，用到较少；涂膜层为通常用于防止水蒸气渗透的薄膜，涂膜层的厚度应该为零；面层1通常用于墙面的外侧，也就是外墙的外侧；面层2通常用于墙体内侧。层的功能具有优先顺序的，层连接的规则：结构层具有最高优先级（优先级 1），“面层 2”具有最低优先级（优先级 5），Revit 首先连接优先级高的
