Revit中明细表过滤器的使用及快速过滤方法

　　明细表是Revit软件的重要组成部分，通过定制明细表，我们以从我们所创建的Revit模型(建筑信息模型)中获取我们项目应用中所需要的各类项目信息，应用表格的形式直观的表达。我们在实际项日中经常会用到来设置各种要求的明细表，下面我来列举一些实例运用过滤器的技巧。

　　一、Revit中明细表过滤器的使用

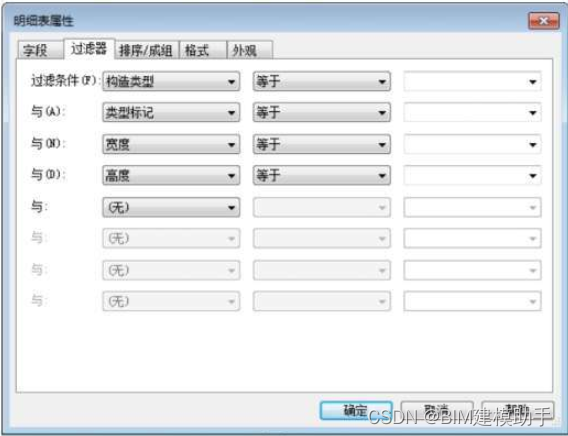

　　在【明细表属性】对话框的【过滤器】选卡上，创建限制明细表中数据显示的过滤器，最多可以创建八个过滤器，且所有过滤器须满足数据显示的条件，如图1所示

　　可以使用明细表字段的许多类型来创建过滤器，这些类型括文字、编号、整数、长度、面积、体积、是/否、楼层和关键字明细表参数。

　　以下明细表字段不支特过滤器：

　　(1)族

　　(2)类型

　　(3)族和类型

　　(4)面积类型(在面积明细表中)

　　(5)从房间、到房间(在门明细表中)

　　(6)材质参数

　　可基于项目中的字段创建过滤器要基于不在明细表中显示的字段创建过滤器，则需要将该字段添加到【明细表字段】列表中，然后在【格式】选项卡上将其隐藏

　　如何使用过滤器的一个示例是：在们明细表中要按楼层进行过滤。在【过滤器】选项卡中，可以选择【标高】作为过滤参数，并将其值设置为【标高3】，只有位于3层上的门才显示在明细表中。

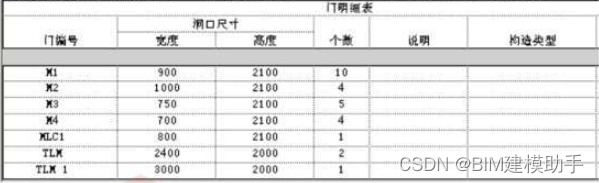

　　另一个示例是当我在统计数据比较多，要区分两种类型时。可以使用添加参数字段的方法，下面简单示。如果图2所示表要区分出两个表格，一个普通门、一个特殊门表格。如何做呢?

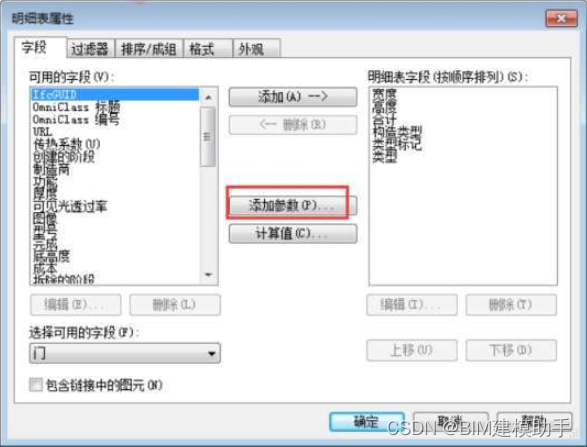

　　首先加一个参数字段，如图3所示，打开明细表实例属性对话框，点击字段命令。出现明细属性表对话框。

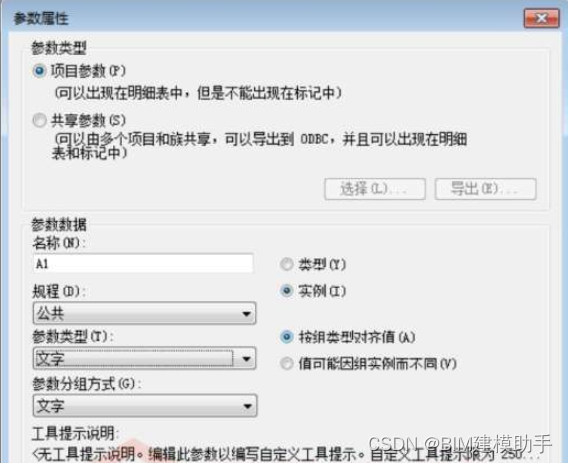

　　点击添加参数，输入名称“啊”，然后点击“确定”完成，如图4所示。

　　明细表格式中将多出一列新建的A1列，若不需要显示在明细表中可以打开格式面板，选择参数字段，√选隐字段选项，如图5所示。

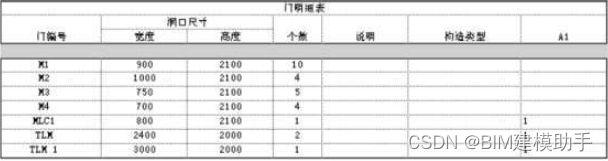

　　选择特殊门的一行在A1列下输入数字1，如图6所示

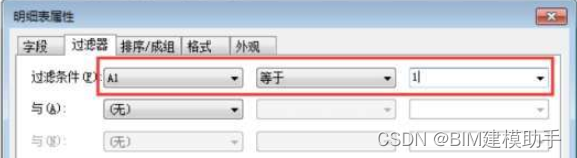

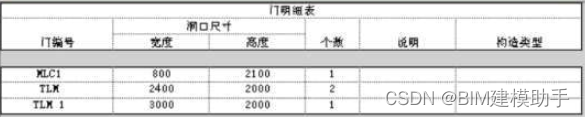

　　使用过滤器面板中过滤条件为A1→等于→1确定，则只显示特,如图7所示，反之同理。

　　二、快速过滤方法

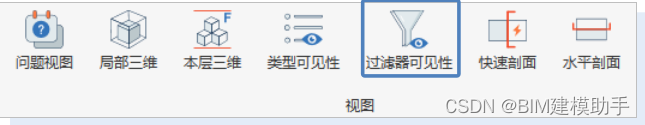

　　建模助手 → 过滤器可见性功能

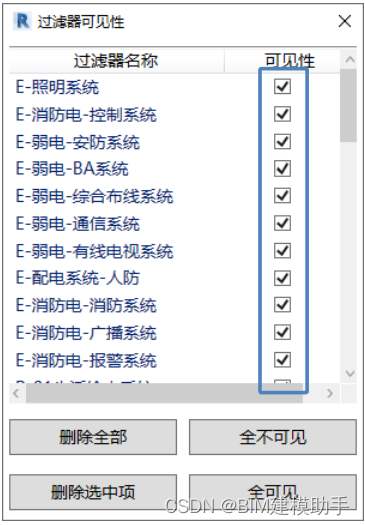

　　1.选择【过滤器可见性】功能。

　　2.界面自动读取当前视图所有过滤器信息。

　　主要效果：√或取消√来快速控制过滤器显示/隐藏。(可以长按Ctrl或Shift多选)

　　①【全不可见】：隐藏【当前视图/视图样板】全部过滤器对应的构件;

　　②【全可见】：显示【当前视图/视图样板】全部过滤器对应的构件;

　　③【删除全部】：删除【当前视图】全部过滤器;

　　④【删除选中项】：删除列表中选中项对应的过滤器(可以长按Ctrl或Shift多选)。
