revit中的楼板开洞做法？如何快速一键开洞？

　　一、在创建项目的过程中，我们很经常需要去给楼板开洞，那么自然就会想一下开洞需要用什么方法去开，这里推荐几种方法。

　　1、 方法一，采用直接编辑楼板的方式进行楼板开洞

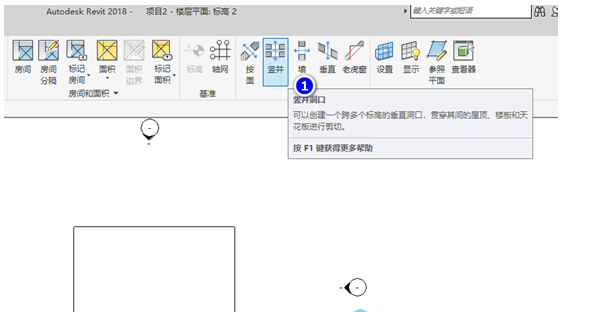

　　2、 方法二，选择建筑选项卡下方“竖井”功能进行开洞

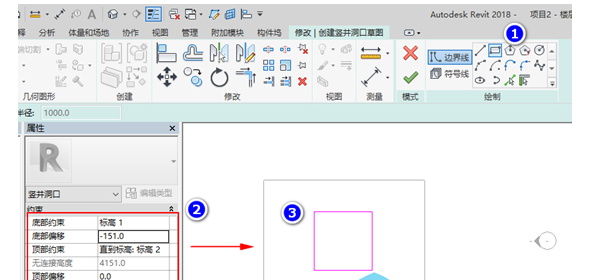

　　但是需要注意调整竖井的标高，以免竖井洞口太深，将其他楼层的楼板误剪切。如果上下层楼板洞口位置一致，可以直接调整洞口深度，一次性解决上下两层开洞问题。

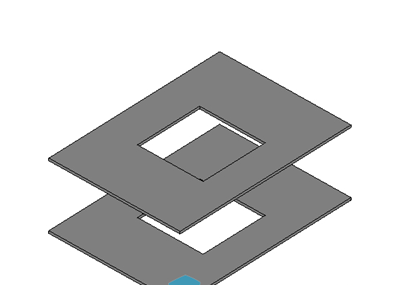

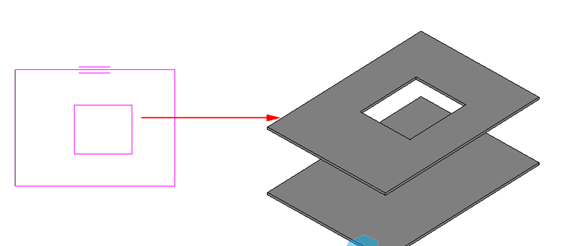

　　这样得到的三维效果图如下图。



　　3、 方法三，载入“基于面”的自定义族给楼板开洞

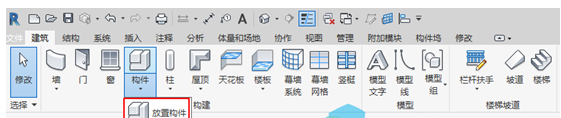

　　选择建筑选项卡下方“放置构件”功能，将载进来的族放置于需要开洞的楼板上

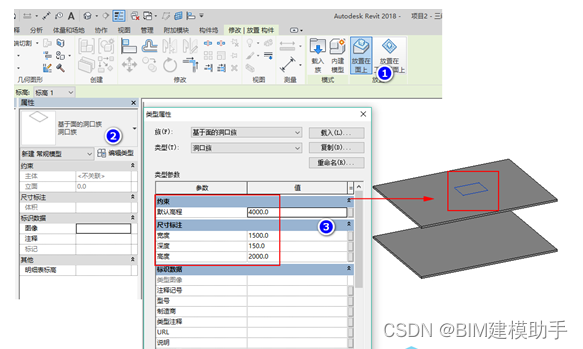

　　选择“放置在面上”，然后调整属性中洞口的高程，高度、宽度及深度，将洞口放置在需要剪切的面上，至于族的方法参考族课程去制作，这边不做族的创建工作。

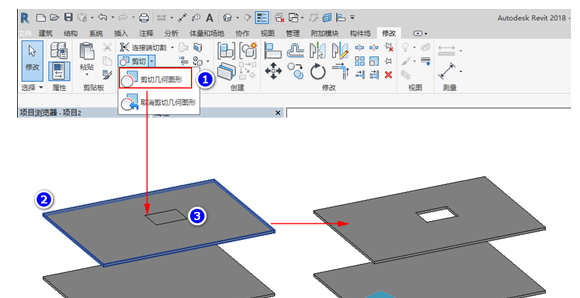

　　选择修改选项卡下方“剪切功能”，选择楼板，再选择洞口，这样洞口就被剪切了。



　　二、Revit插件快速一键开洞

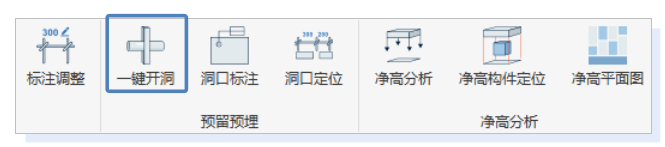

　　使用建模助手【出图模块】 → 一键开洞

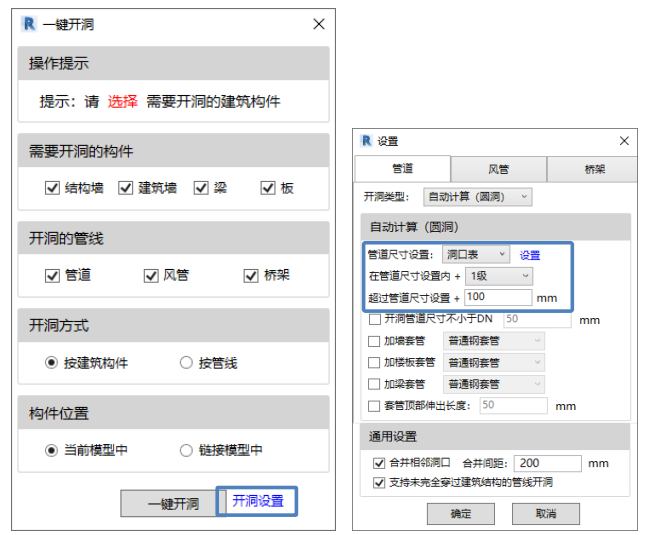

　　1.选择【一键开洞】功能。



　　2.基础设置以及洞口细节设置。



　　【管道尺寸设置-洞口表】管线直径的洞口/套管直径的对照表。

　　【在管道尺寸设置内+X级】管线直径100mm对应的是直径108mm的洞口/套管，如这里设置+1级，那么就应该是生成下一级的管线直径125mm对应的是直径133mm的洞口/套管。

　　【超过管道尺寸设置+Xmm】如果管线直径在对照表不存在，则洞口/套管尺寸直接+Xmm。

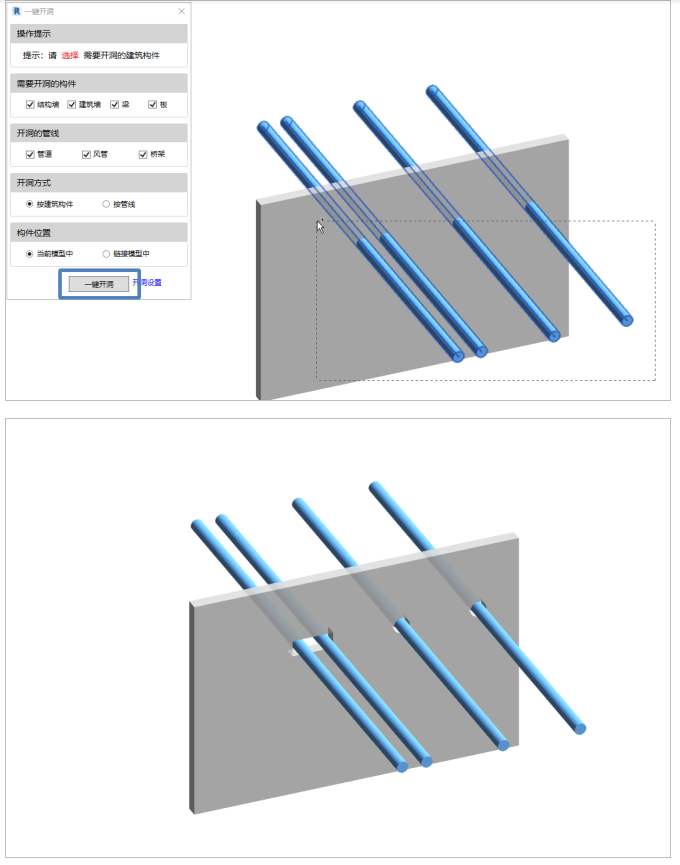

　　3.框选构件后，点击【一键开洞】按钮，生成洞口。



　　建模助手还有机电，土建，出图，综合，施工，族库，有求必应等等模块可以使用。
