分割思路

需要对Revit模型进行分割，细化就是单纯的梁板墙的分割；
2018版本以上RevitAPI中FamilyInstance类有方法Split，可以实现梁的剪切，而楼板和墙这类非Familyinstance的构件剪切无API直接进行分割，常规做法是利用原有族的几何信息和分割线的几何信息，生成分割后的族，删除原有的文件实现分割替代；
主要应用API BooleanOperationsUtils类；
其中BooleanOperationsUtils.CutWithHalfSpace 实现一个soild分两个，
BooleanOperationsUtils.ExecuteBooleanOperation实现两个soild之间交集，差集，并集

内容实现

案例一：拾取线分割板

案例一分析

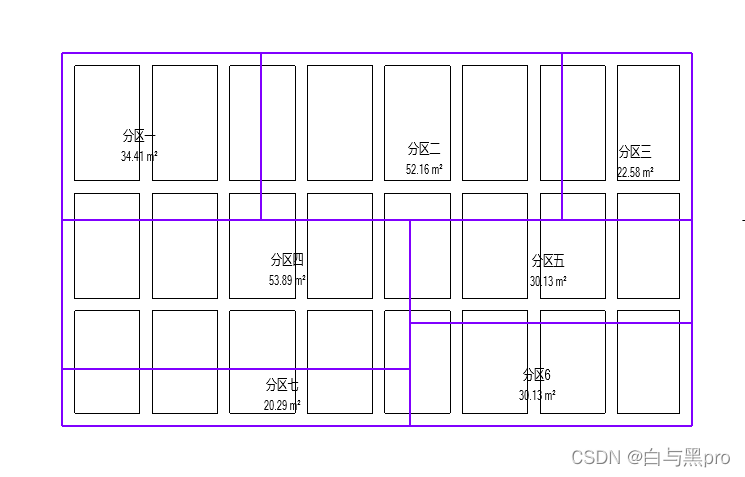

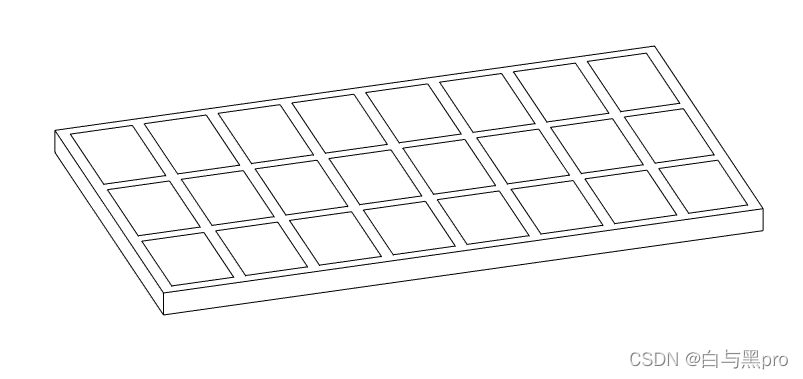

暂定用Revit的面积平面实现模型内容的分区，针对分区内容，进行构件的拆分，本案例目前仅考虑变形缝类型分割，即不单独设置后浇带区域，按照下图布局将构件切割
在这里插入图片描述
在这里插入图片描述

需求分解

  1. 直线分割板
  2. 直线分割梁
  3. 构件在分区范围内判定
  4. 3D视图生成
  5. 面积分区线生成模型线显示

功能实现

  1. 将分区soild重构，Area类不包含体积属性，这里新建类，实现Area重构，每个分区生成一个soild
  2. 手动构件分割推荐BooleanOperationsUtils.CutWithHalfSpace ，绘制模型线即可实现板件分割，自动处理文件细节，还是BooleanOperationsUtils.ExecuteBooleanOperation，分区重构soild，碰撞实现solid分割，根据分割内容再生成相应的楼板
  3. 梁分割，遍历梁，梁与Area边线，做线线相交，获得梁线分割点，分割点按照沿起点距离排序，再一次生成新的梁，完成构件的分割

弊端

构件分割，本质上是结合几何数据对构件的solid进行剪切，获取剪切后的几何数据，再重新生成相应的构件，并替代掉之前的构件，新构件并不具有原有构件的编号，命名之类的实例信息，如果对于信息要求比较多，可能需要针对的调整。

视频演示

1

切割
