Revit剖面操作：怎么做折线剖面和快速剖面

　　一、Revit中如何做折线剖面

　　在绘图过程中，有时候根据实际情况需要绘制折线剖面，这里就简单介绍一些折线剖面的绘制方法。

　　1、选择视图选项卡中“剖面”绘制剖面，如图1所示。

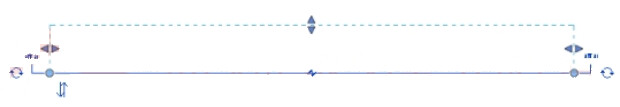

　　2、选中“剖面”，点击右上角“拆分线段”，如图2所示。

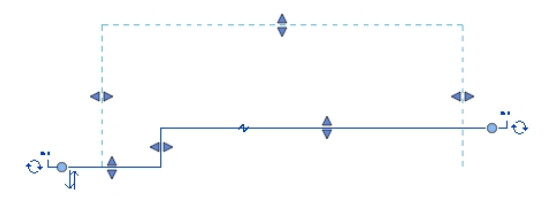

　　3、向上或向下拖拽线段，即可做折线剖面，如图3所示。



　　二、Revit综合模块 → 工具集介绍

　　综合模块 → 快速剖面

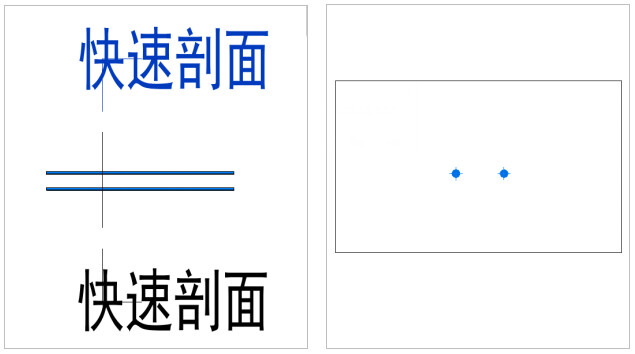

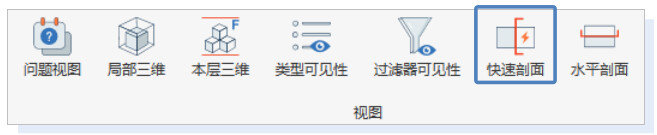

　　1. 选择【快速剖面】功能。



　　2. 点选需要创建剖面区域后，跳转到剖面视图，并对视图快速设置。



​　　剖面视图默认设置：

　　①详细程度：精细;

　　②视觉样式：着色;

　　③远剪裁偏移：2000;

　　④裁剪范围：按平面图标高范围。
