Revit中窗族的立面出图设置和构件显隐

​　　一、窗族的立面出图设置

　　Revit中，除了平面的出图设置以外还有立面的出图设置。

　　例如：如何在立面中，使窗户在精细详细程度显示的是窗的全部主体结构而在粗略/中等详细程度下是显示这样的样式呢?

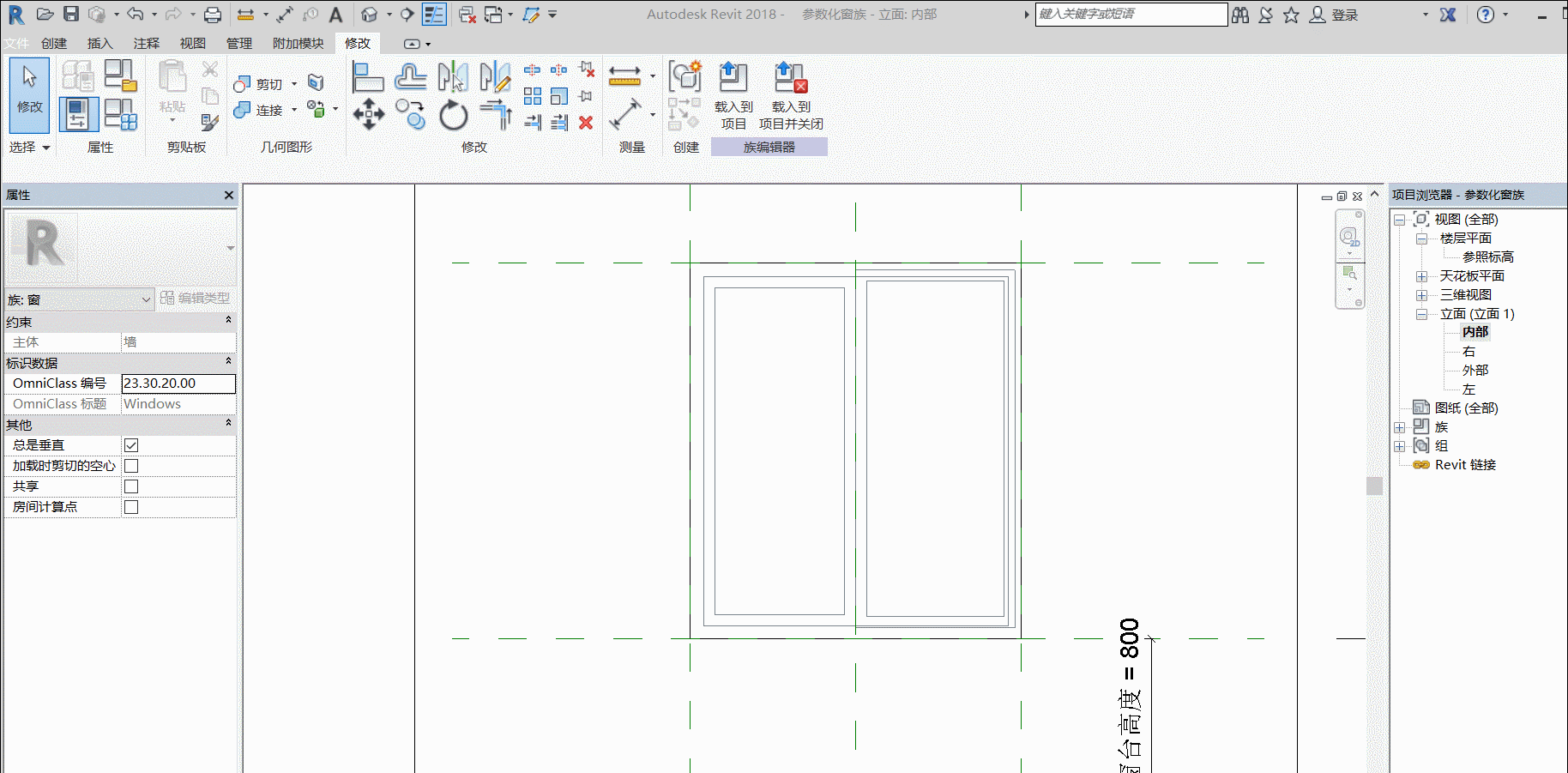

　　在窗族样板中，打开立面，绘制所需要的符号线

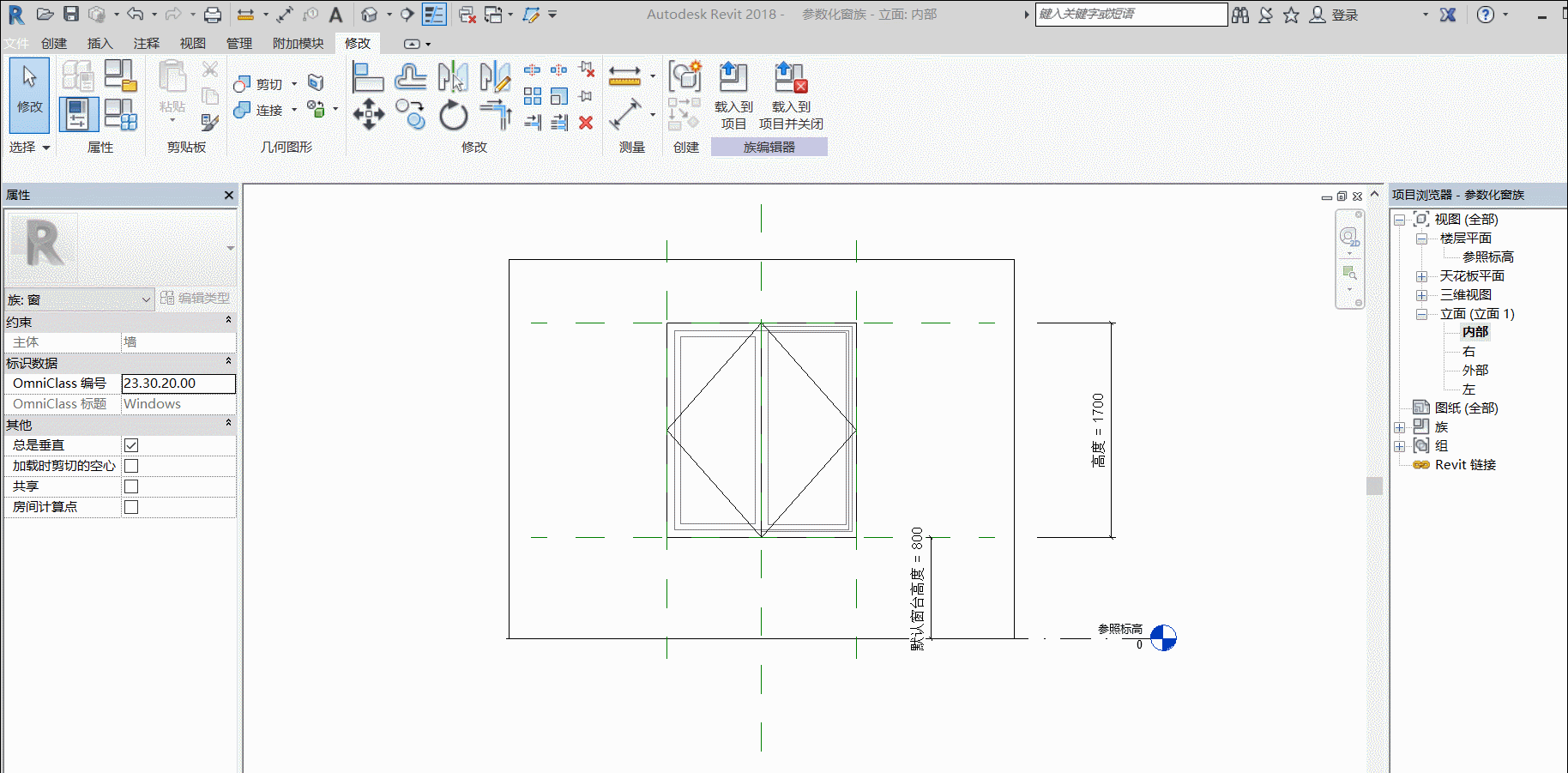

　　利用过滤器辅助选中我们绘制的符号线，进行可见性设置，取消勾选精细程度使它在粗略/中等详细程度下可见

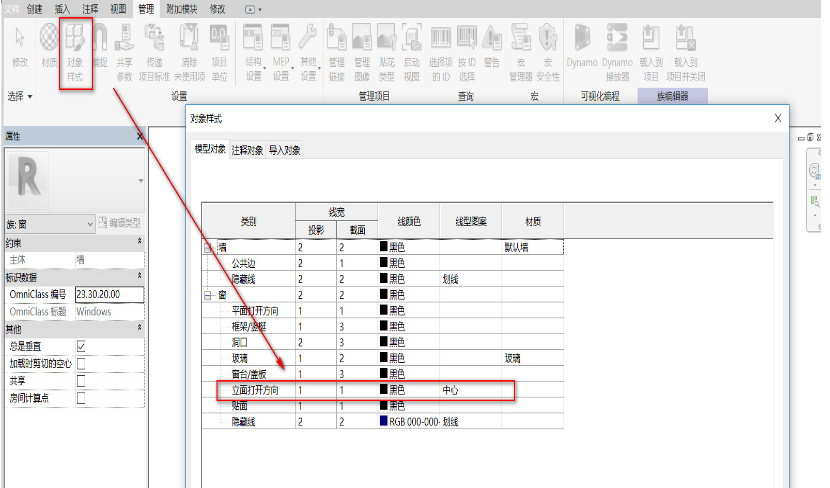

　　如何修改符号线的样式呢?在管理选项卡中的对象样式中修改，可以改变线型、颜色或是自己新建一个

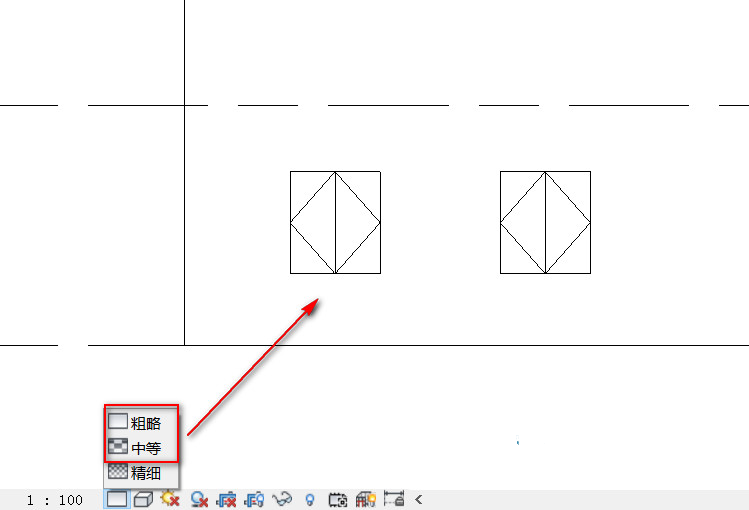

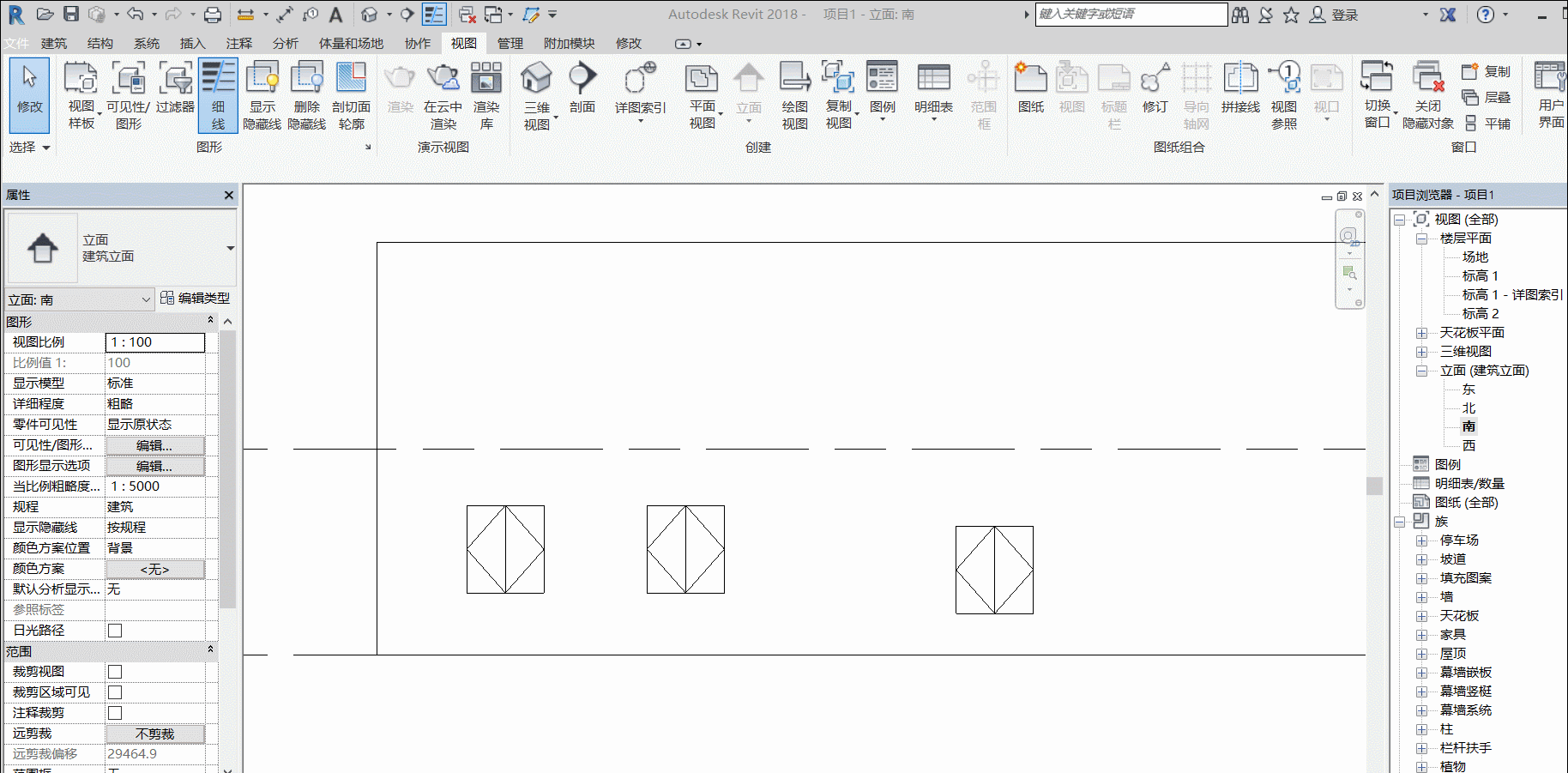

　　将族载入到建筑样板中，打开立面，这样在粗略/中等下显示的是我们所绘制的样式，而在精细下显示的是窗的主体结构



　　二、Revit中如何快速显示/隐藏构件

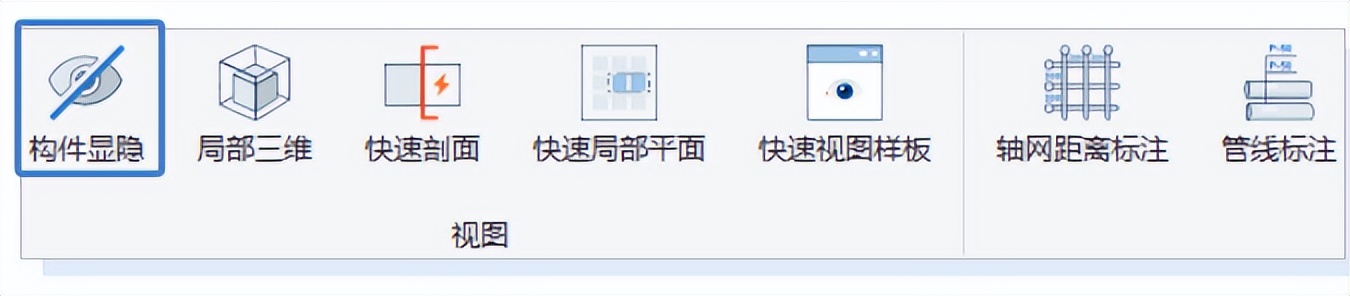

　　使用建模助手【出图模块】 →构件显隐功能

　　快速显示隐藏当前视图的任意构件

　　点选择需要隐藏的构件或在列表中取消构件的隐藏

　　操作步骤：

　　1.选择【构件显隐】功能。

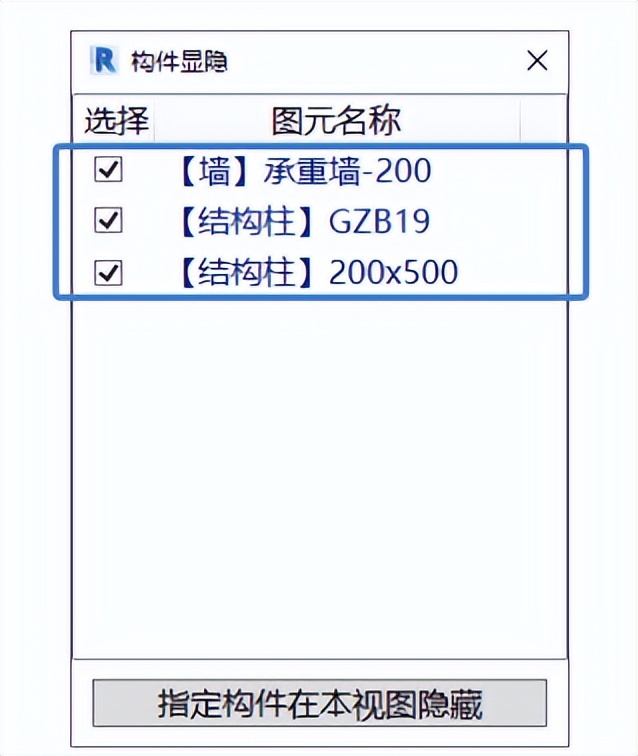

　　2.列表中显示【当前视图】被单个隐藏的构件。

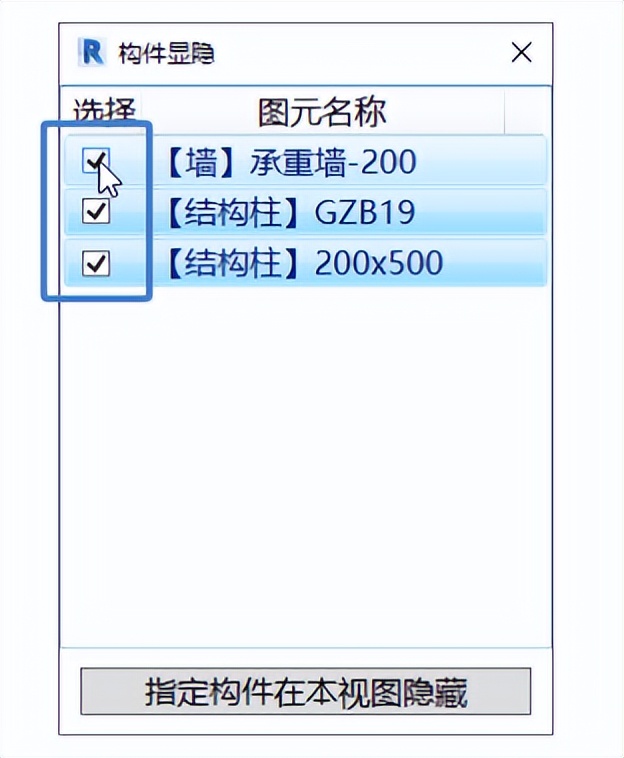

　　3.点击取消√后，【当前视图】被隐藏的构件会显示。

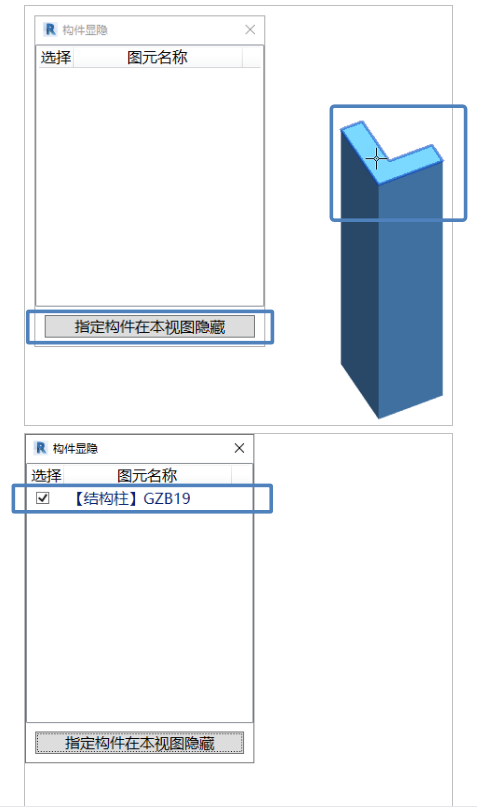

　　4. 点击【指定构件在本视图隐藏】后，选择的构件将会在本视图隐藏。



　　BIM建模助手【出图】还有快速视图样板，轴网距离标注， 管线标注， 尺寸定位标注， 标注避让， 标注调整， 一键开洞， 洞口标注， 洞口定位， 净高分析， 净高构件定位， 快速局部平面。

　　建模助手有8大模块，分别是出图，综合，机电，土建，有求必应，施工，族库，精装，181功能。
