在Revit模型设计中遇到图元看不见的问题，主要由五个原因引起：视图范围超出、视图可见性设置错误、图元过滤、临时隐藏和永久隐藏。通过调整视图范围、检查可见性设置、查看过滤器状态以及处理临时和永久隐藏设置，可以解决图元不可见的困扰。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在Revit模型设计的过程中，有时会提示绘制的图元不可见，通常情况下，可以采用以下5种方法让隐藏的图元显示出来。

文章目录

原因一：视图范围

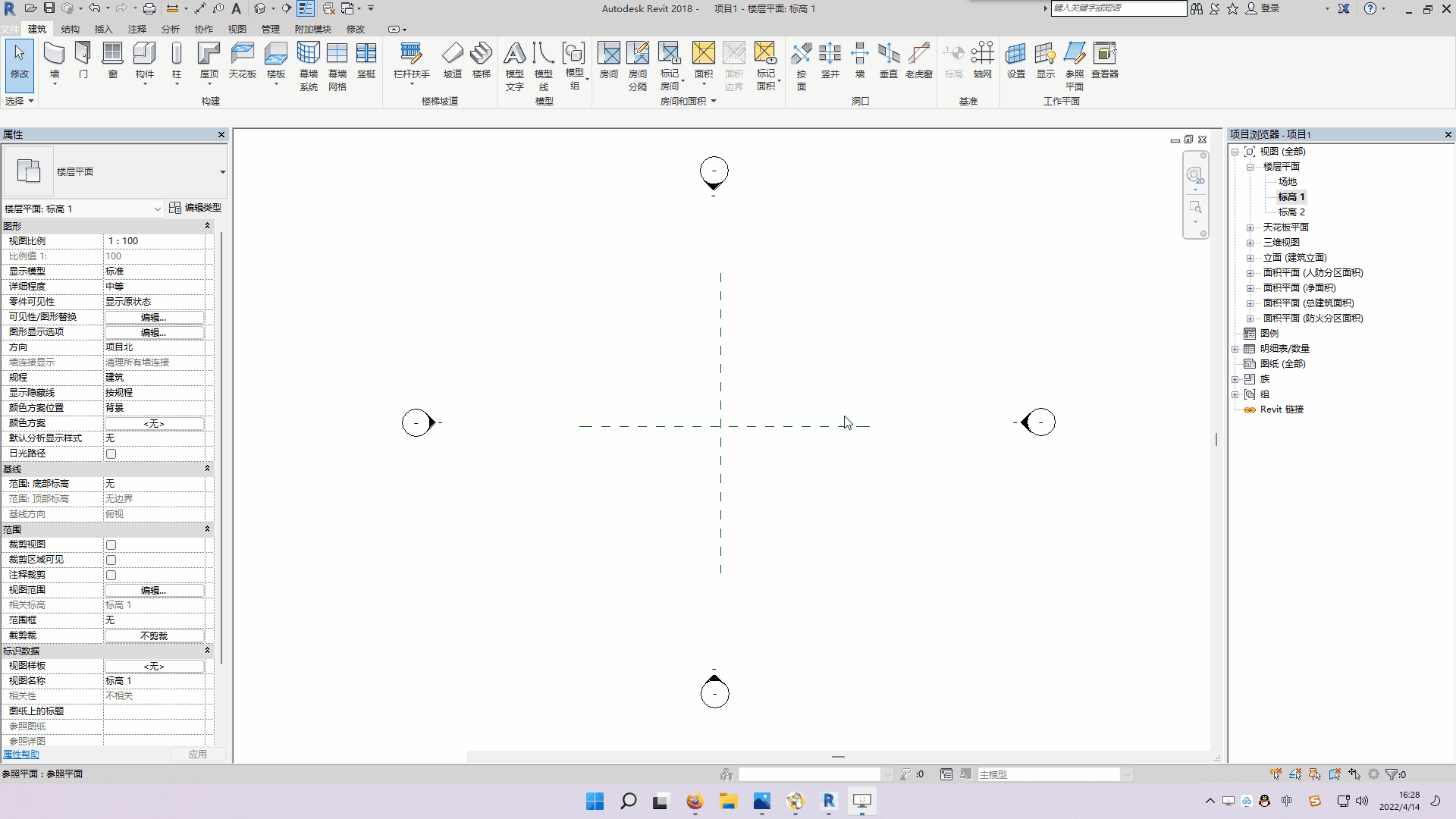

平面视图的形成是由操作平面对三维进行 水平切割的俯视图，如果绘制的图元不可见，可能图元位于视图的上方导致。

在这里插入图片描述

原因二：视图可见性

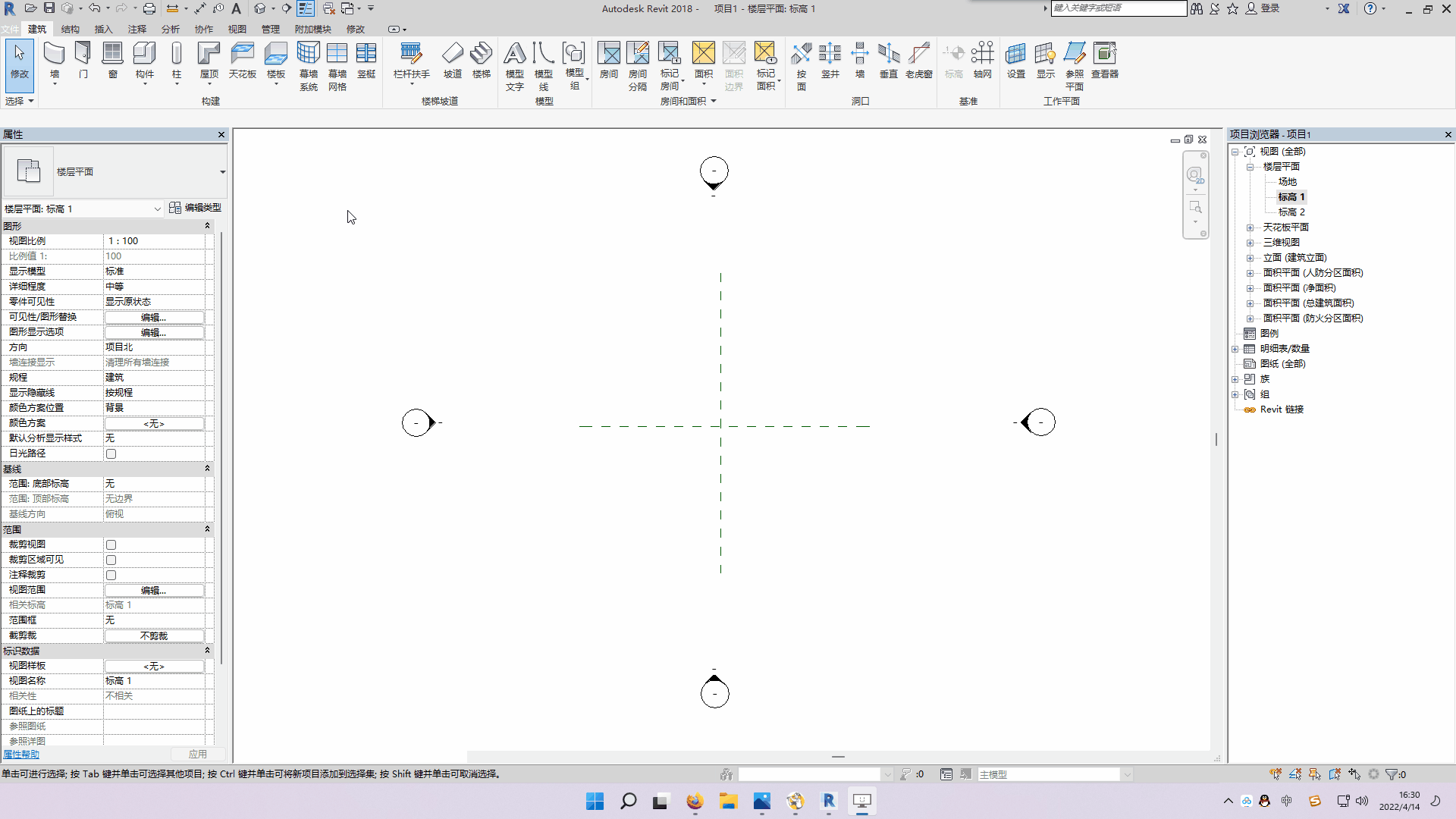

快捷键VV【可见性/图形替换】，如果模型对应的类别没有被勾选上，则图元不可见！

在这里插入图片描述

原因三：过滤

如果对门、床等图元类别设置了过滤器， 相应的类别没有被勾选上，同样图元不可见！
