Revit做基坑放坡开挖方法及快速生成基坑

本文介绍了使用Revit进行基坑放坡开挖的两种方法,包括详细步骤和注意事项。第一种方法涉及创建地形表面、平整区域以及计算挖方量。第二种方法利用建模助手的基坑开挖功能,快速生成带有斜坡的基坑,简化操作流程。文章还指出,两种方法在精度上的差异主要源于转角部位的坡度处理。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

  一、Revit做基坑放坡开挖方法

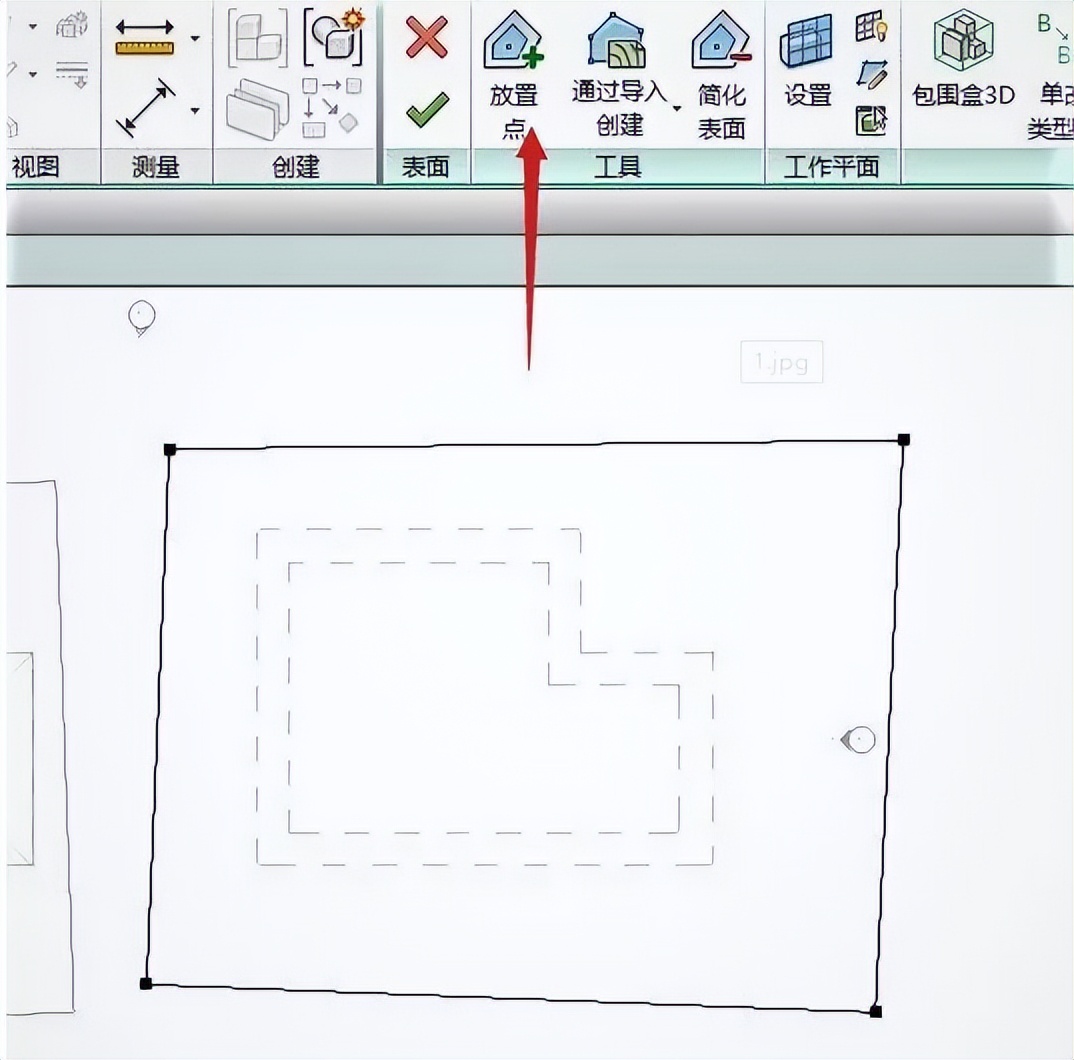

  1、建立基坑顶与基坑底轮廓参照线,使用地形表面工具通过放置点创建原始平整场地过后的地形(有坐标点可以直接导入)。

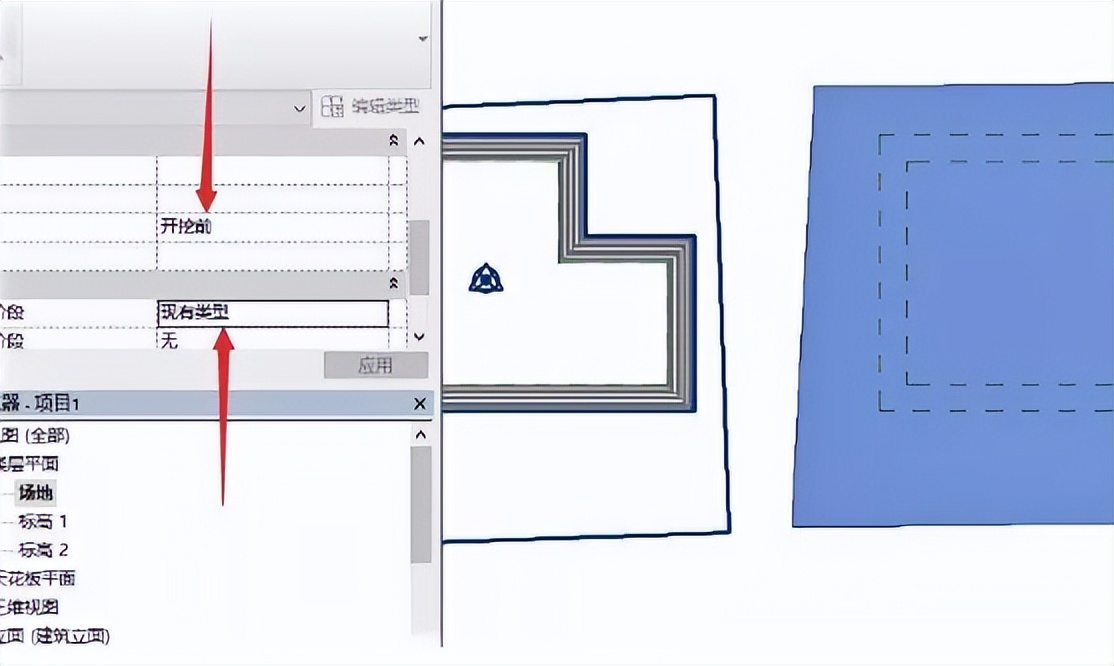

  2、修改原始地形名称为:开挖前,阶段化:现有类型。



  3、使用平整区域,弹出提示,选择第一种:创建与现有地形表面完全相同的新地形表面(这样做的目的在于新创建的地形会在原有地形基础上进行自动剪切)。



  4、选中原有地形,修改此时地形名称:开挖后,阶段:新构造(这样做的目的是为了区分两个地形创建的阶段化不同),然后通过放置足够多高程点到基坑顶和基坑底(注意坑顶和坑底高程分别放,这里用高程0m放置到基坑顶四周边线,高程-3m放置到基坑底四周边线)
