revit中用幕墙来绘制瓦片屋面和生成土钉墙

　　一、revit中用幕墙来绘制瓦片屋面

　　层层叠叠的瓦片在我们绘制时具有复杂性，瓦片既美观又满足一些建筑的需要，下面教大家一个用幕墙来绘制瓦片屋面。

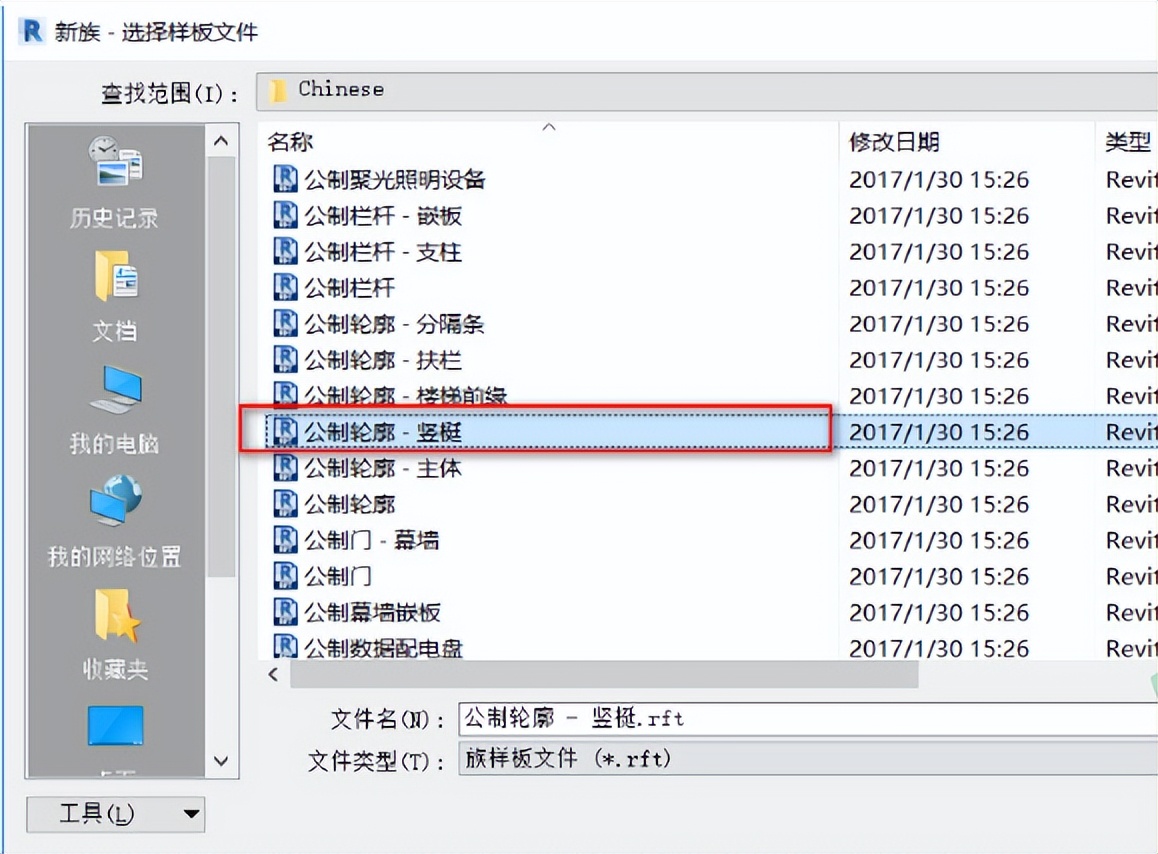

　　新建一个族样板选择公制轮廓—竖挺，绘制我们的瓦片形状

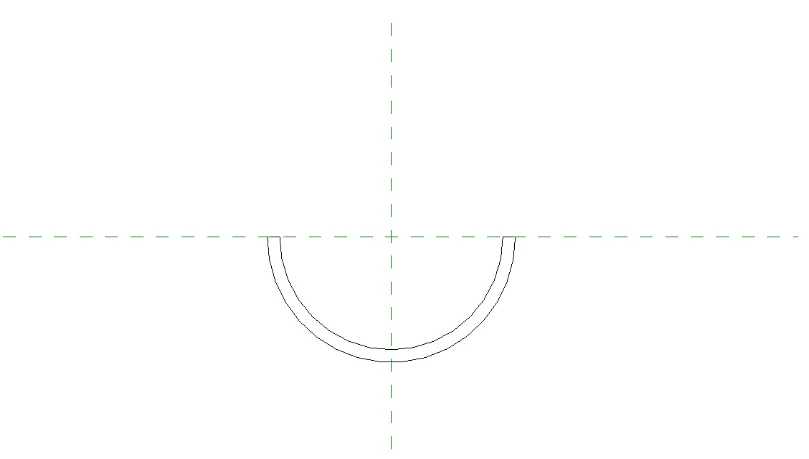

　　简单的绘制一个瓦片的形状，然后新建一个建筑样板，将我们做好的瓦片族载入到建筑样板中



　　选择建筑选项卡中的竖挺进行编辑

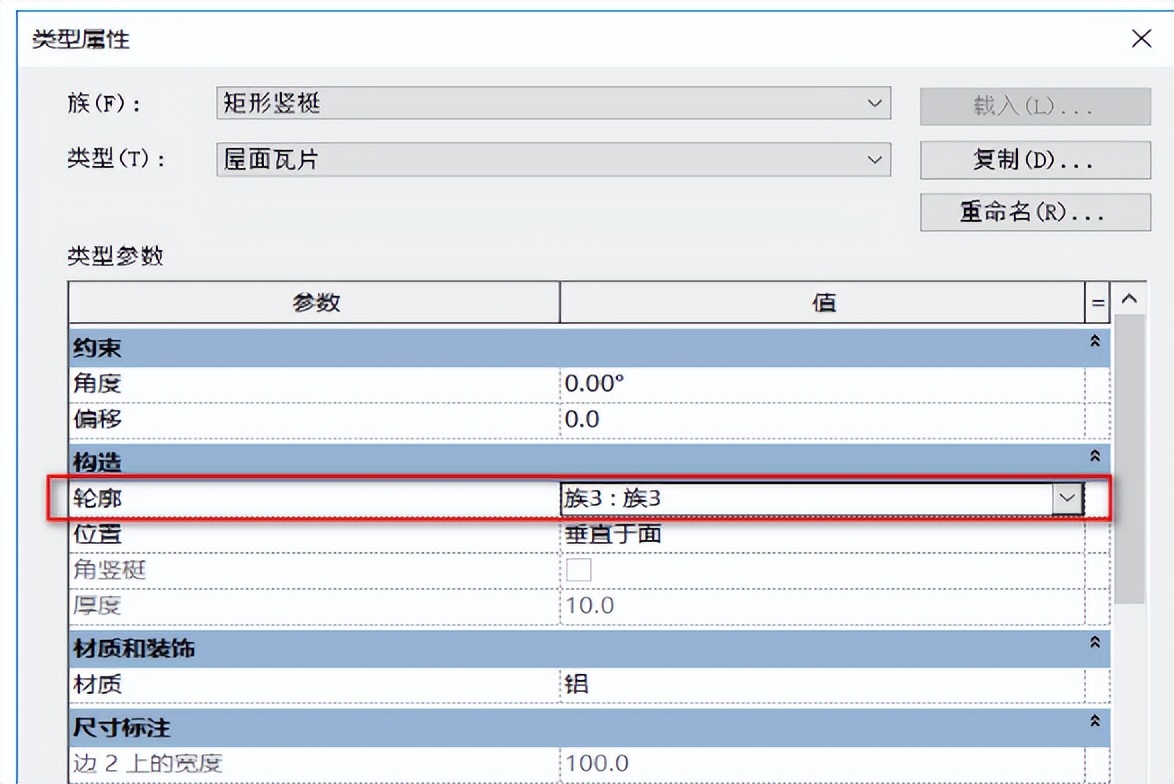

　　复制一个竖挺，修改名称，并将轮廓改成我们之前做好的瓦片族

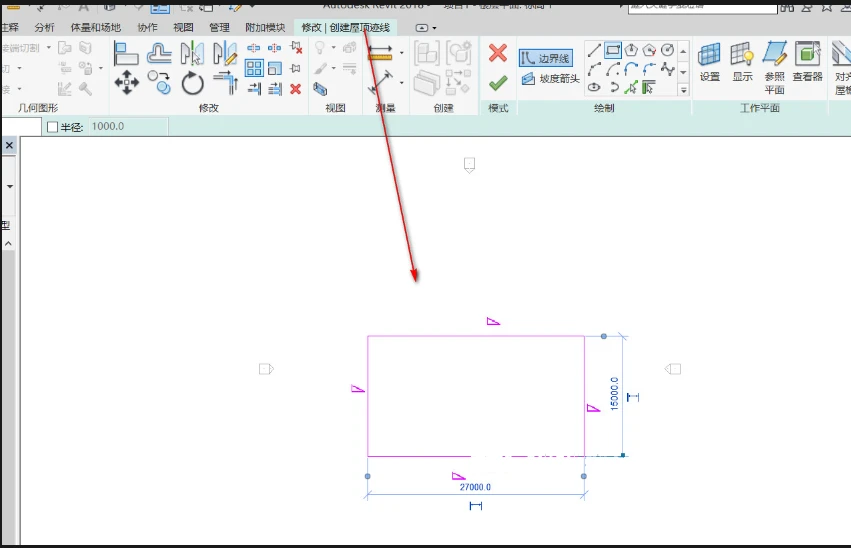

　　然后我们绘制一个迹线屋顶



　　将迹线屋顶改为玻璃斜窗

　　编辑它的属性，修改为我们之前设置好的竖挺，适当的根据自己的需要修改网格距离

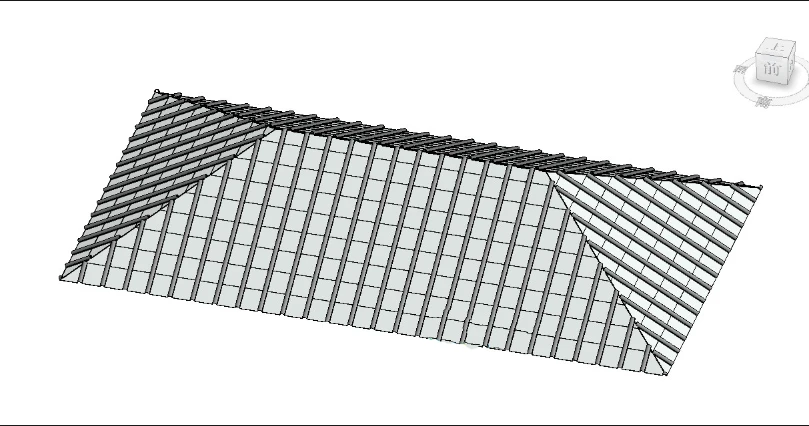

　　这样我们用幕墙绘制的屋面瓦片就做好啦，是不是既美观又方便



　　二、revit中如何快速布置土钉墙

　　使用建模助手【施工模块】 → 土钉支护

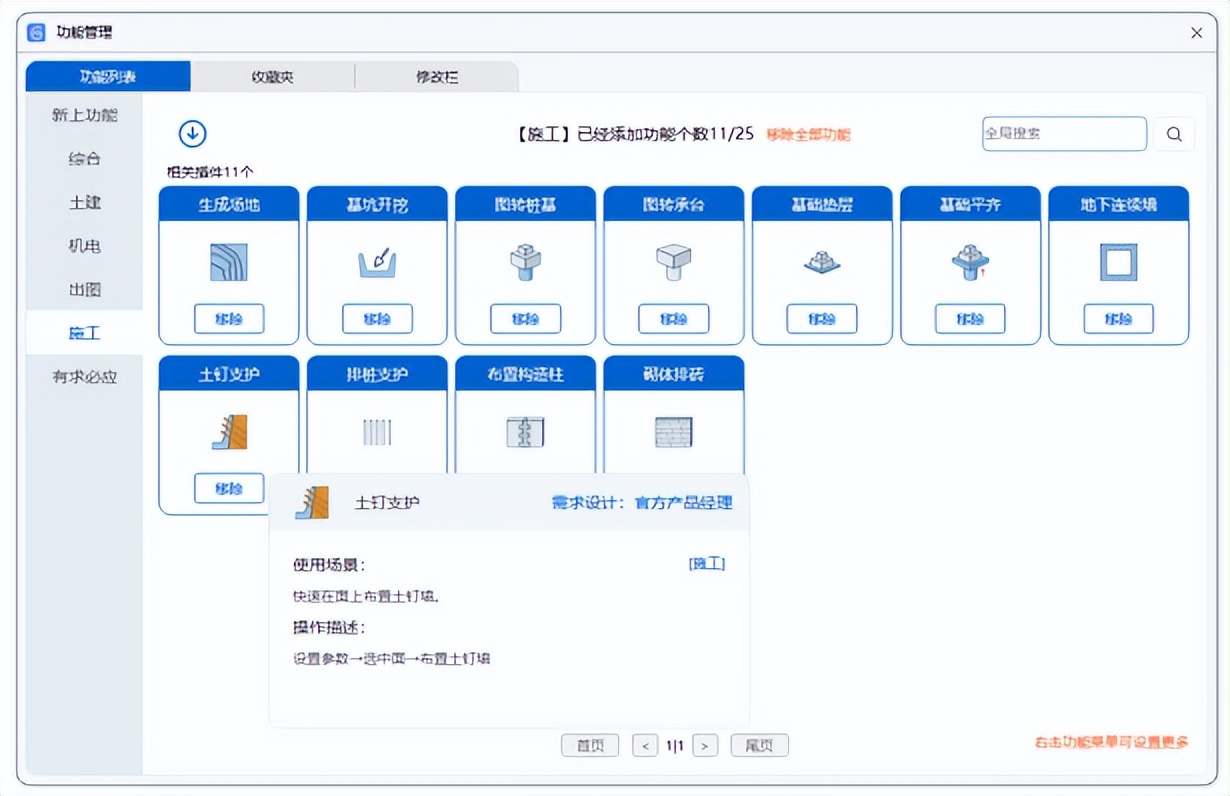

　　在【管理模块】的【功能管理】选择【土钉支护】功能添加到Revit界面。

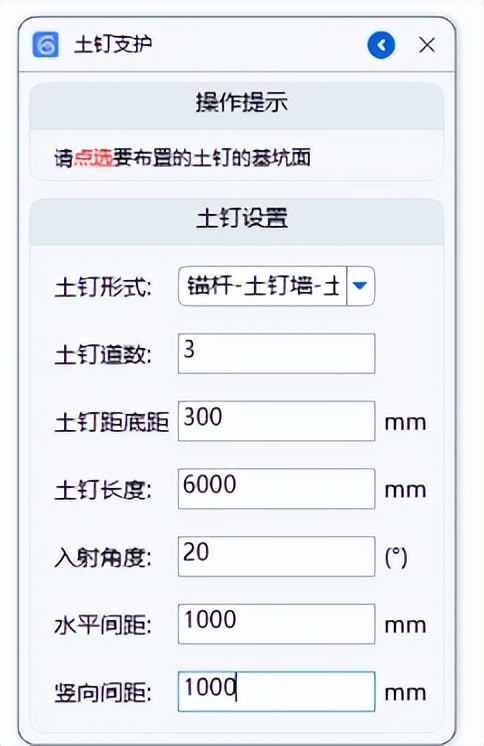

　　使用【土钉支护】功能，快速在面上布置土钉墙。

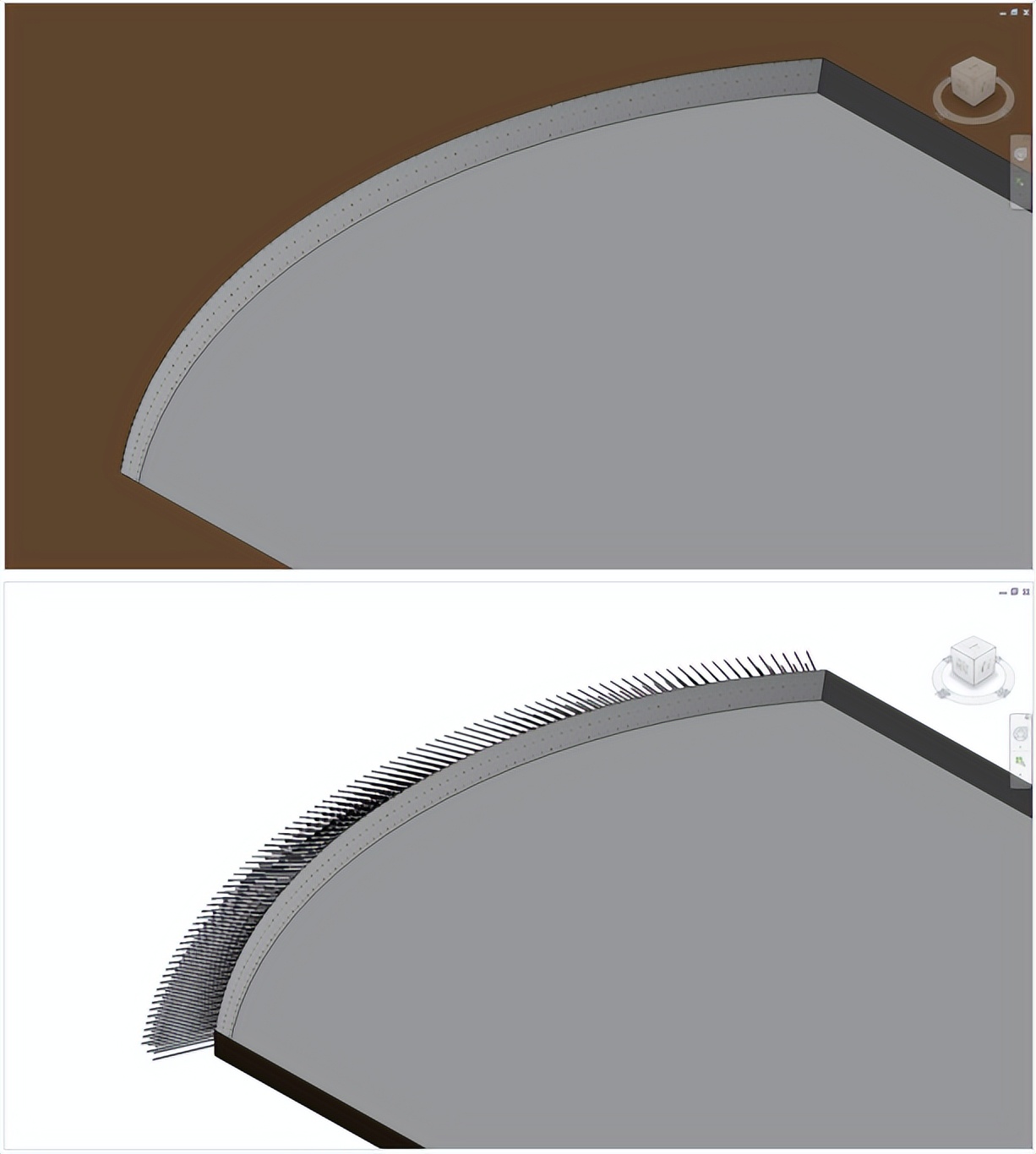

　　1.选中【基坑开挖】生成的基坑中的面，生成土钉。



　　BIM建模助手【施工】模块还有：生成场地，图转桩基，图转承台，基础垫层，基础平齐，地下连续墙，土钉支护，排桩支护，布置构造柱，砌体排砖，快速拟建等等181个功能，8大模块!
