插在开头：Tuning - Johanson Technology 约翰逊提供的调谐方式

天线阻抗匹配包括两个方面：一是发射源到天线这一段传输线的阻抗匹配，如果该传输线比较短，可忽略该传输线的阻抗匹配。二是天线的阻抗匹配，天线焊接到板子上由于天线所处的环境，如外壳，皮肤等影响，会导致中心频率的偏移等。

阻抗匹配步骤：

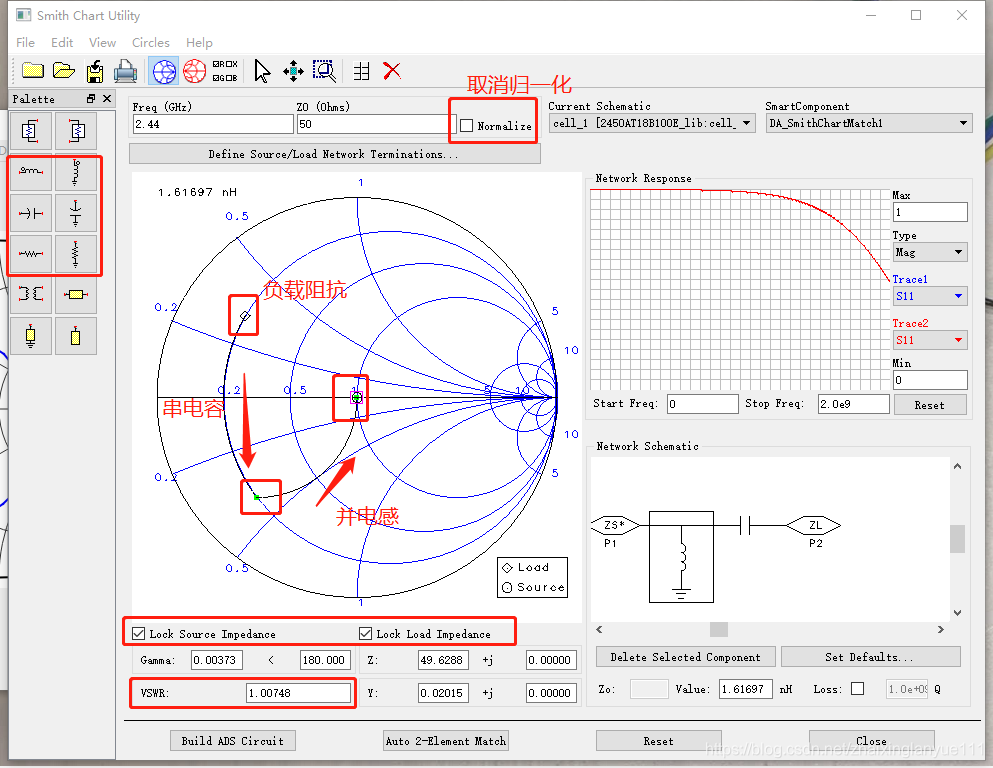

使用SAA2 网络分析仪（N转SMA，同轴半刚线），几百块钱。SAA配套的上位机。ADS的Smith char 模块。

1）校准

选择com口，连接设备。Device->com19

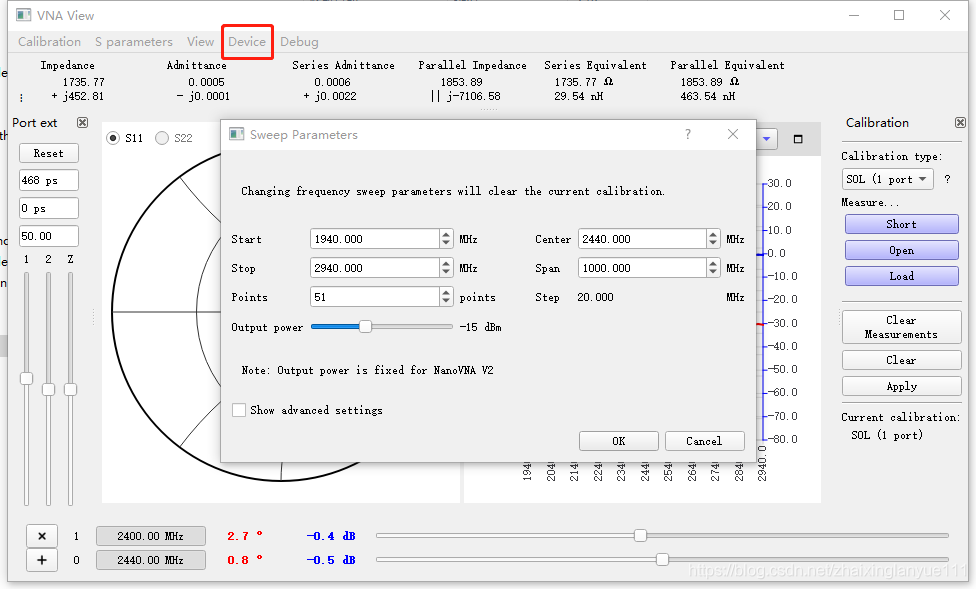

设置扫频参数。蓝牙频率为2.4-2.48G，中心频率设置为2.44G。起止频率根据需要设置。改变扫频参数后需要重新校准。

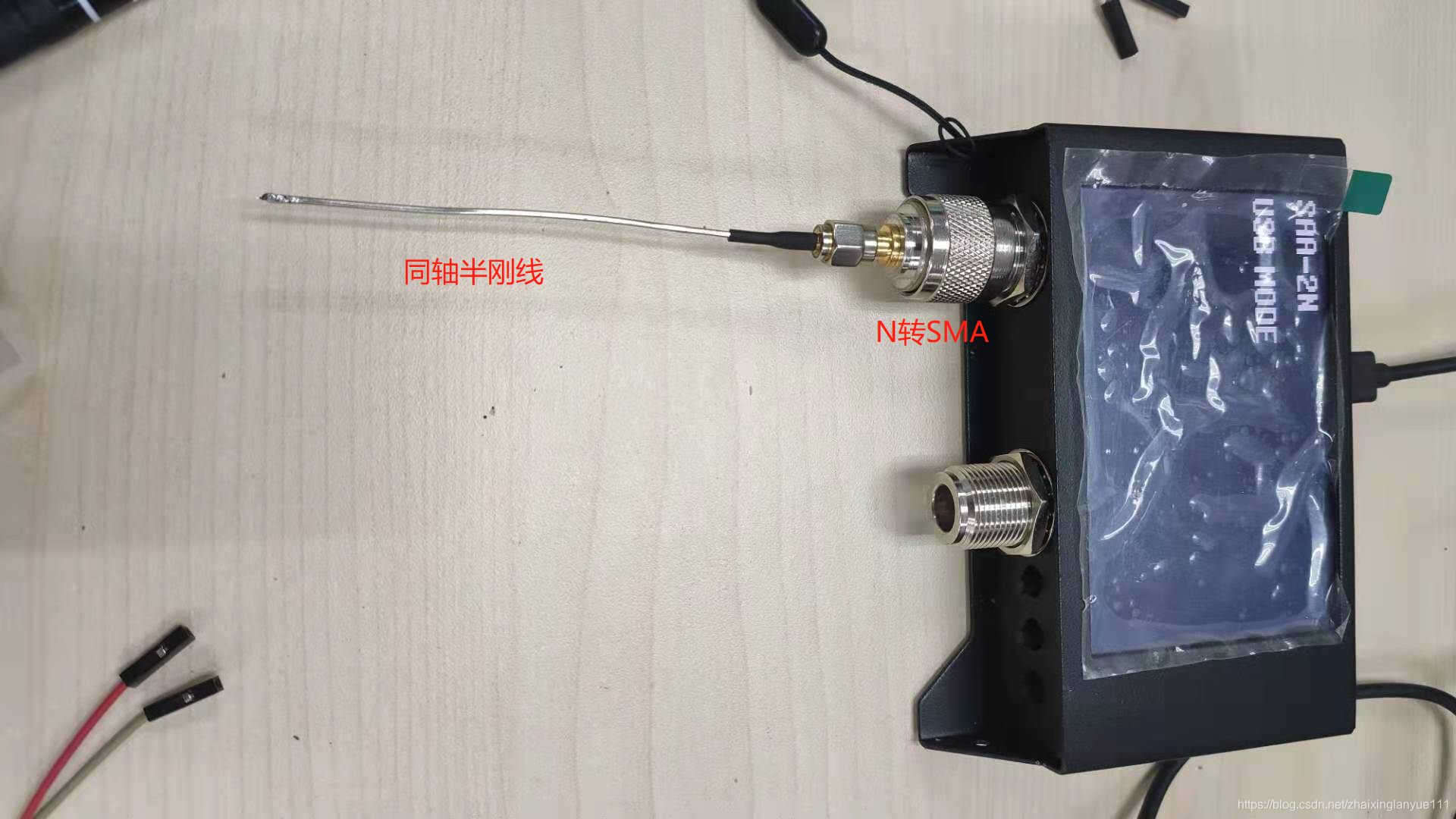

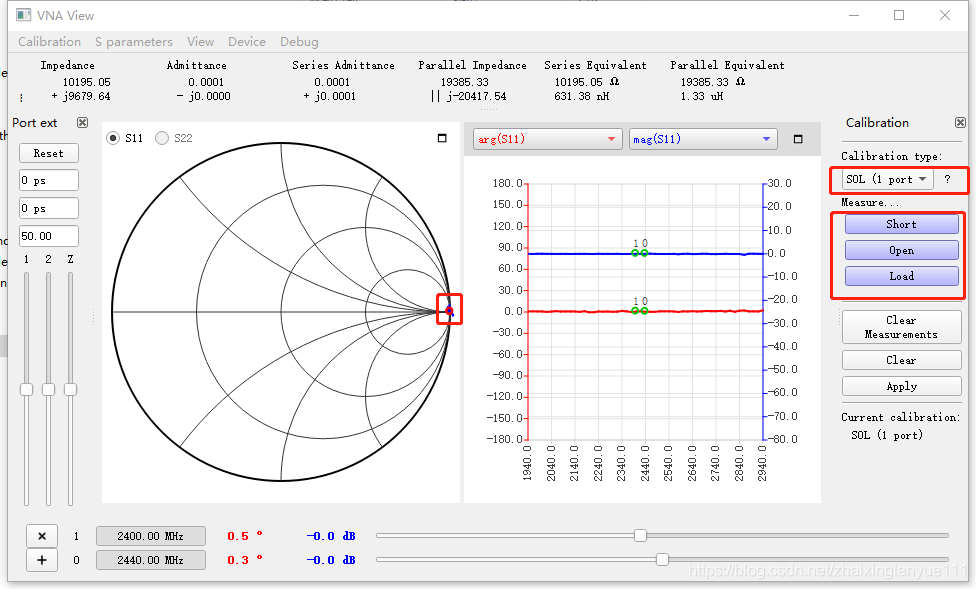

使用校准件校准（所买的网分是N口，这里为了使用同轴半刚线，使用了N转SMA，）：将N转SMA接上N口。依次使用short、open、load校准件，并点击响应的图标。图标变色后可以进行下一项。三项结束后，点击apply。Smith 图原点会汇集在中心处，即50欧。移除校准件后，红点聚集在Smith最右侧（阻抗最大，open）。ps：这里只使用一端口测s11，故未进行2端口校准。

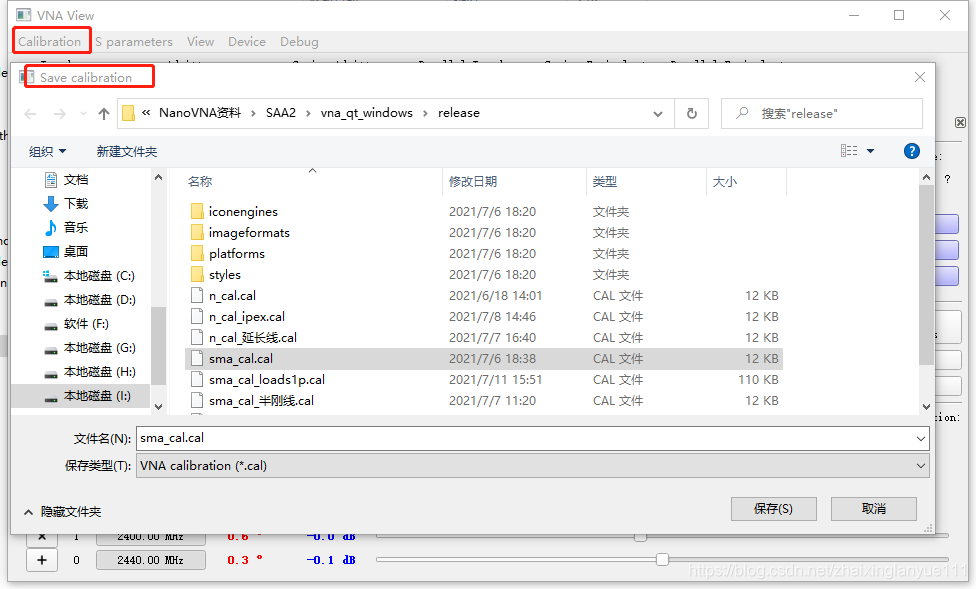

保存此次校准结果，下次使用相同N转SMA，可以直接导入此次保存。

2）端口延伸：

接入半刚线后，会产生端口迟延，以及插入损耗。需要设置延迟参数进行补偿。

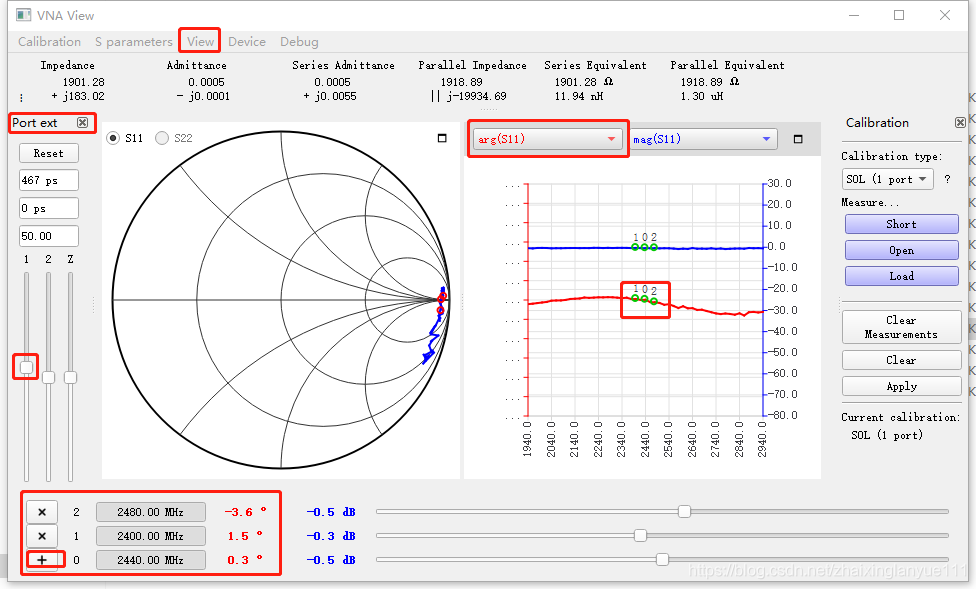

选择arg（s11）（相位）；添加三个频率点，2.44g，2.4g，2.48g；打开port length extension，更改时延，使三个频率点的相位尽可能都接近与0.

3）测试天线阻抗：匹配天线阻抗时必须将源与天线负载断开。

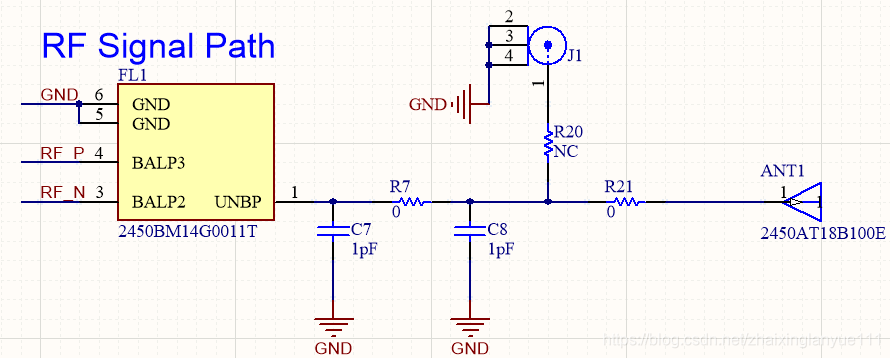

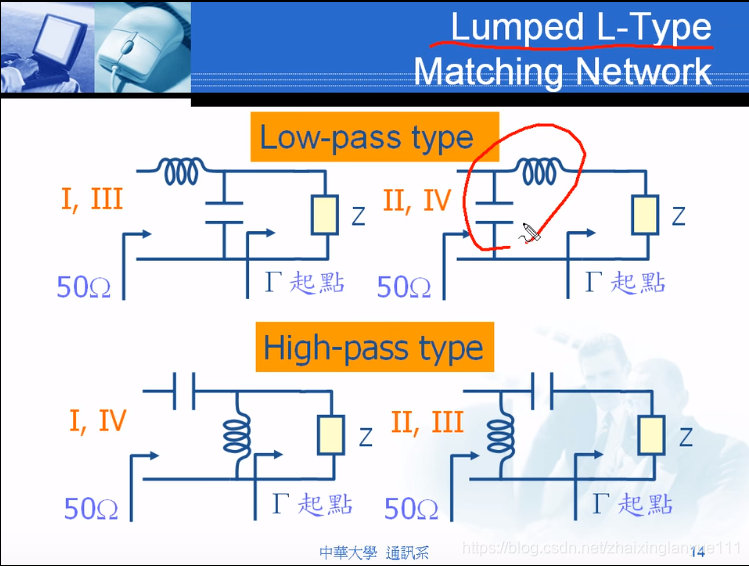

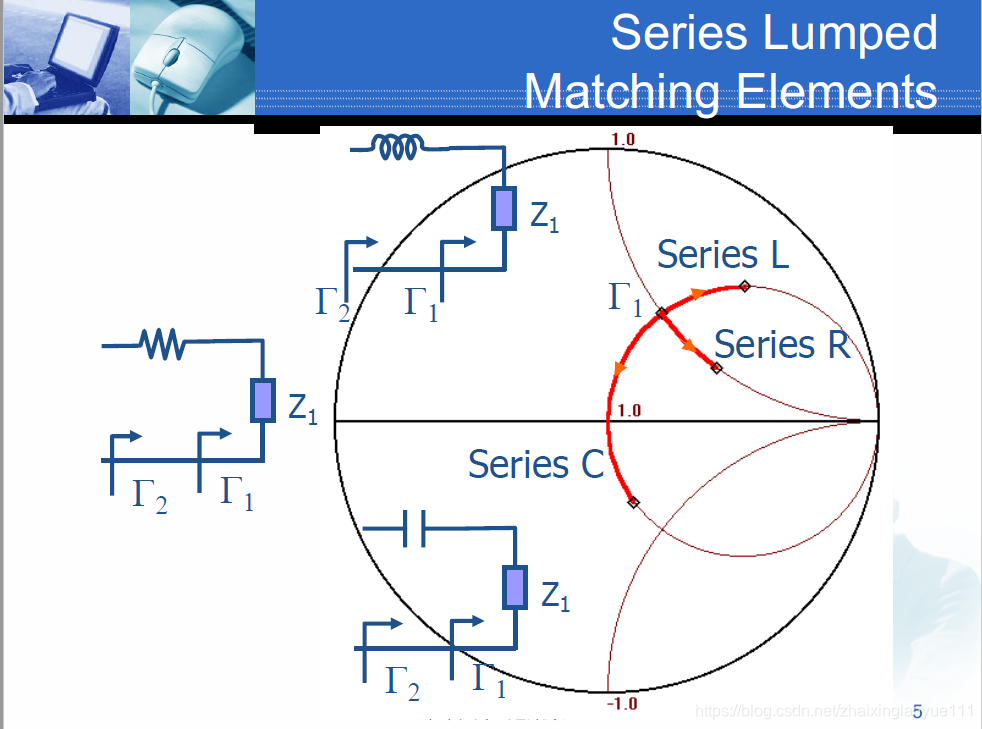

此处的射频信号经巴伦器件后，再经过一个π型匹配电路到天线（推荐使用π型）。

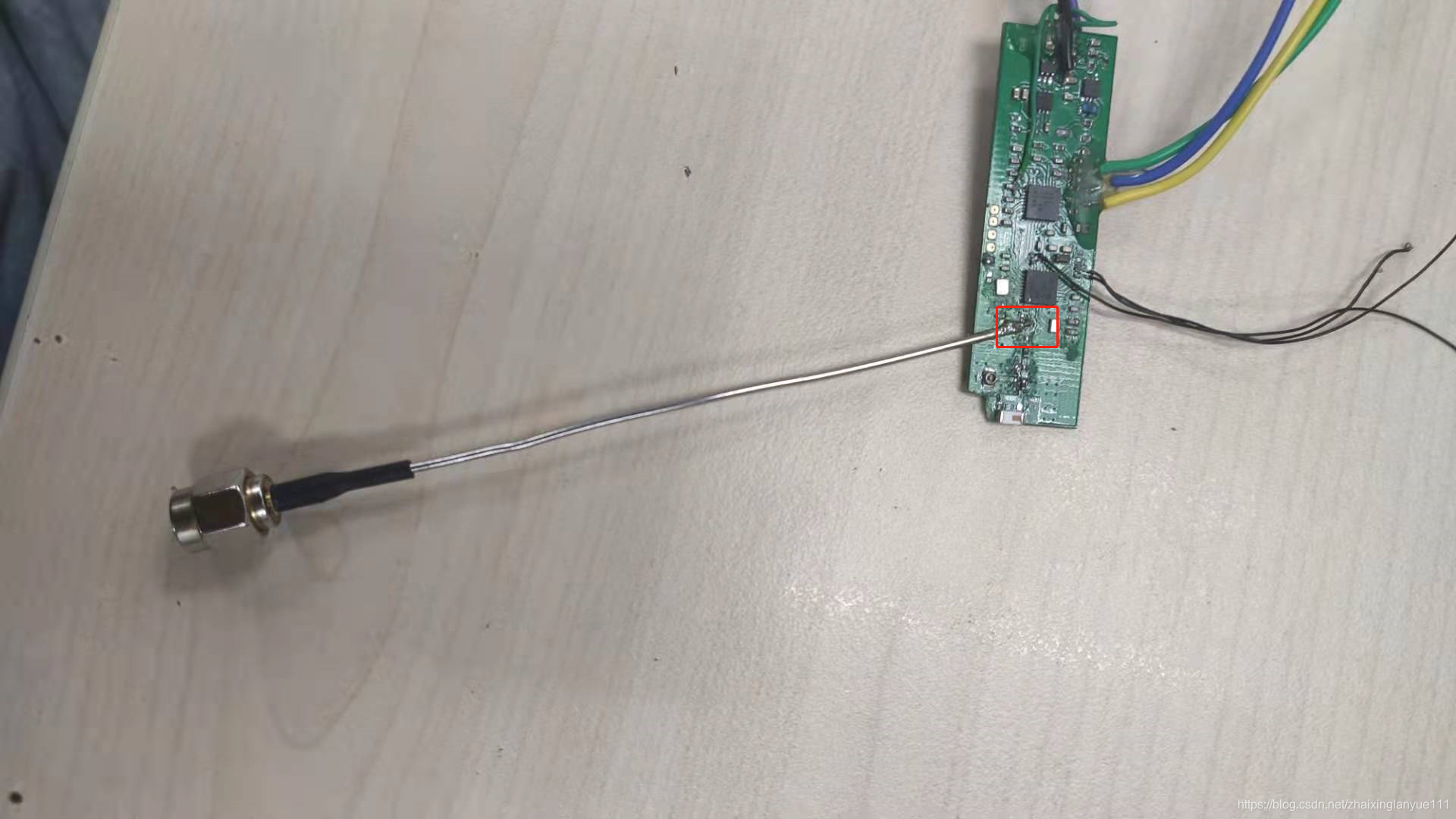

移去巴伦器件，用0欧电阻连接源到天线。焊接同轴线到巴伦输出脚和GND（尽量在设计电路是留一个GND焊盘。保证焊接的稳定性，以防损毁焊盘。）。

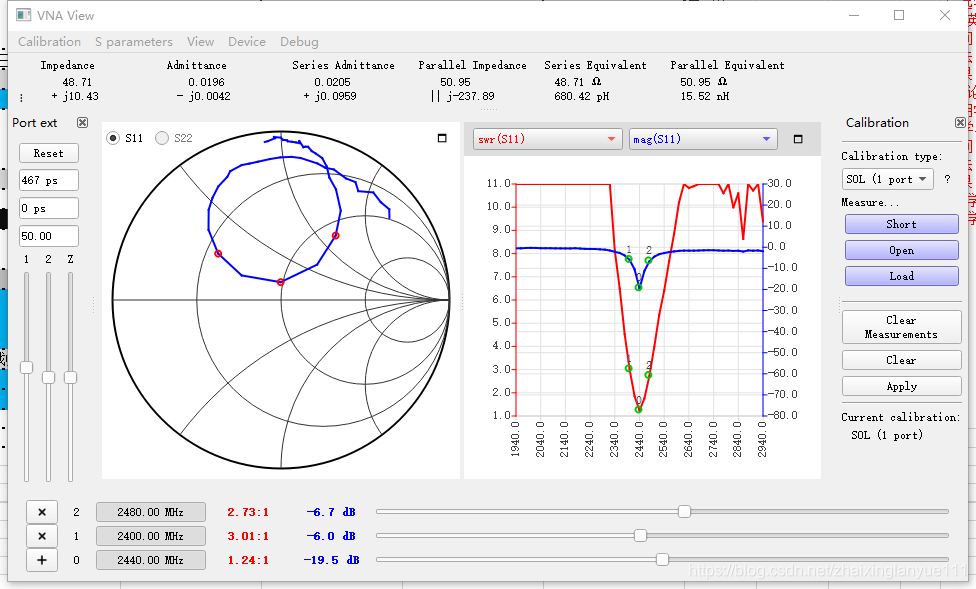

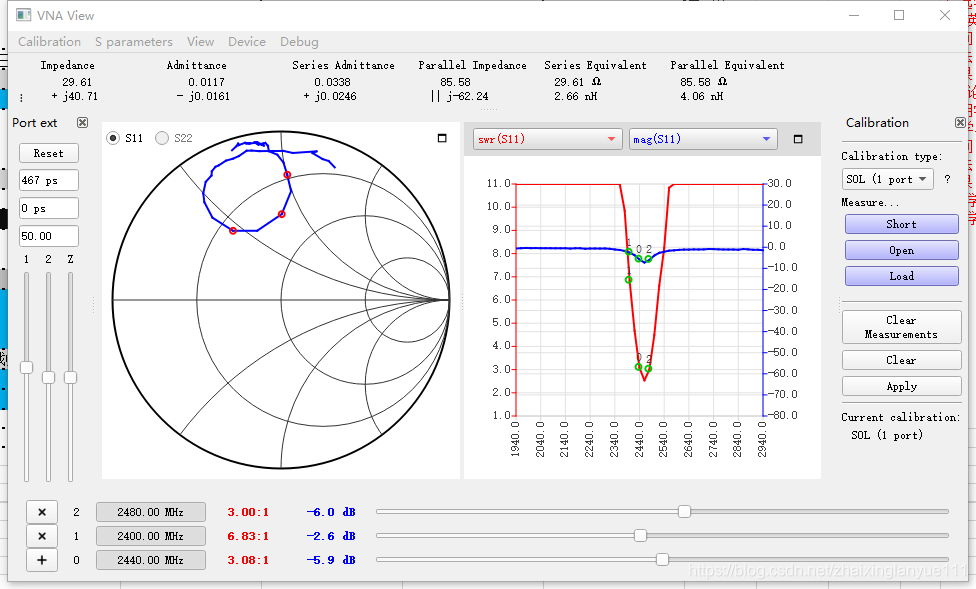

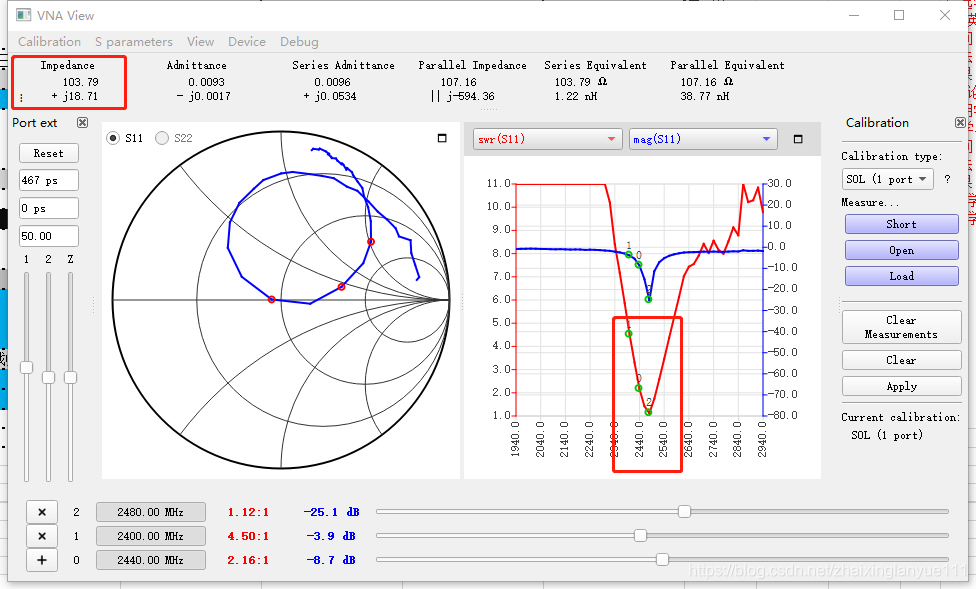

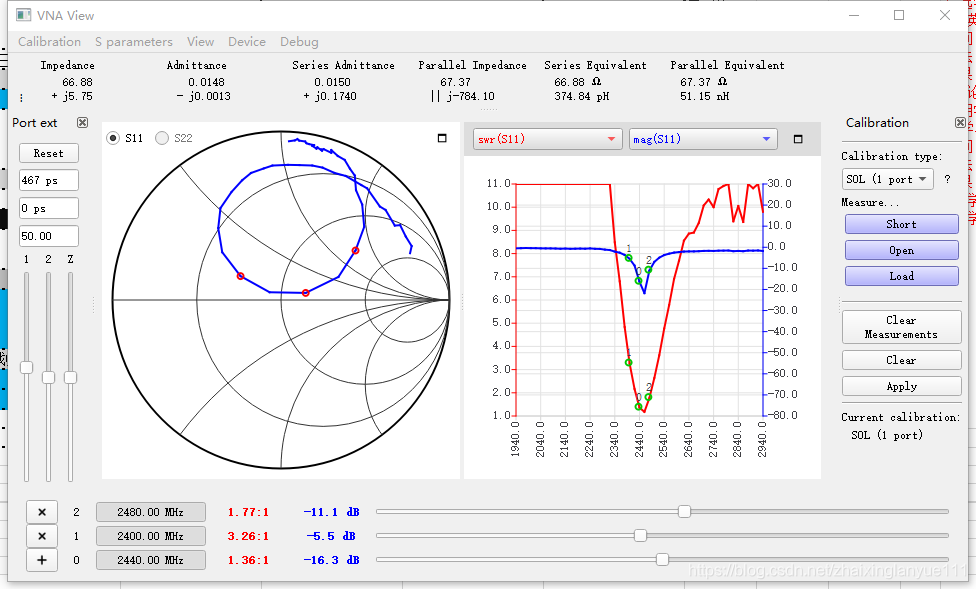

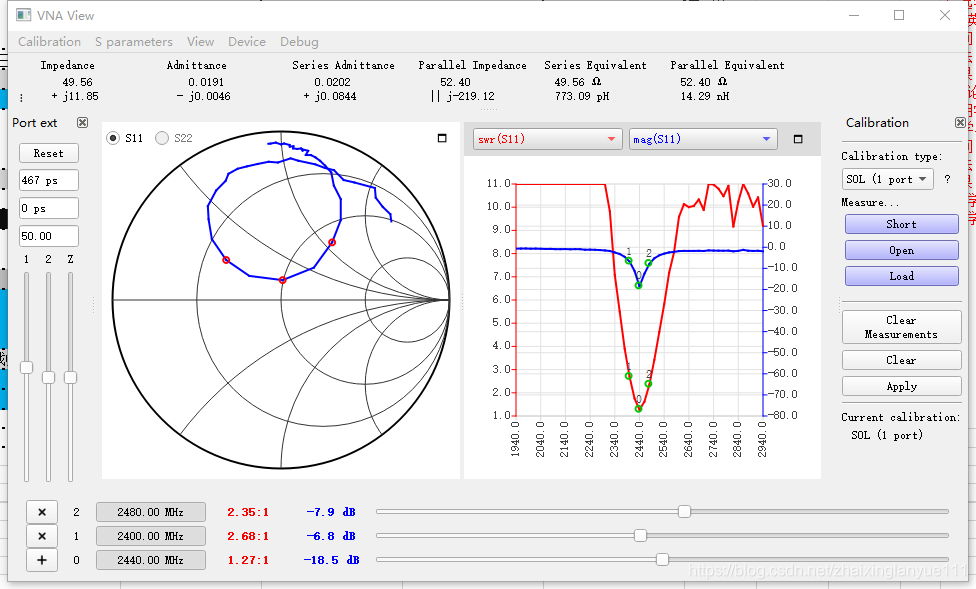

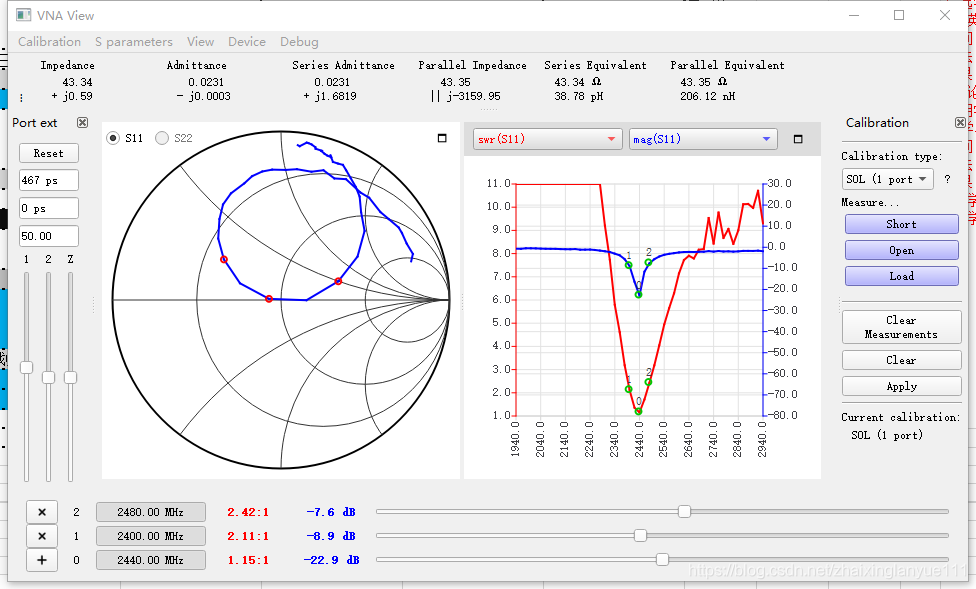

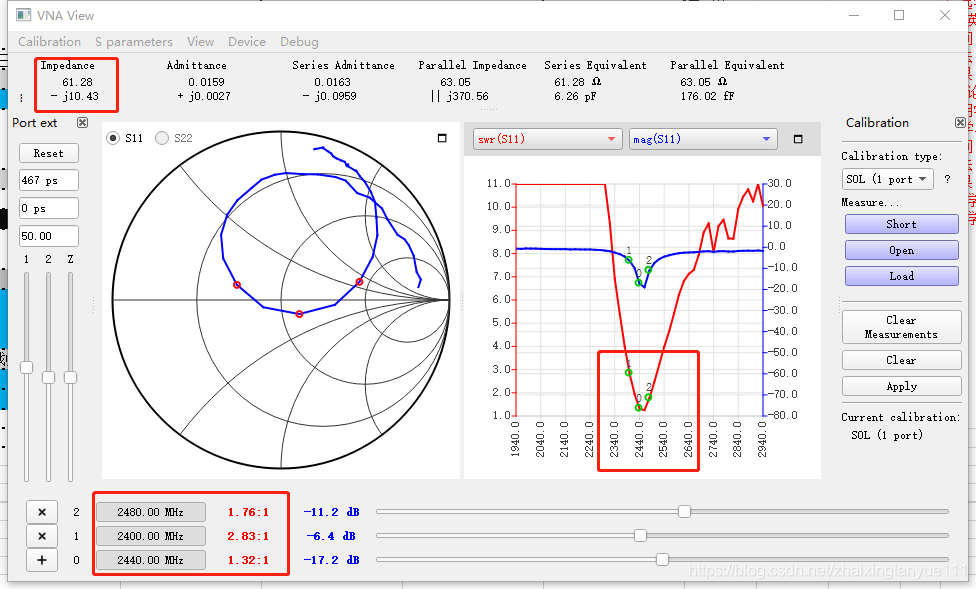

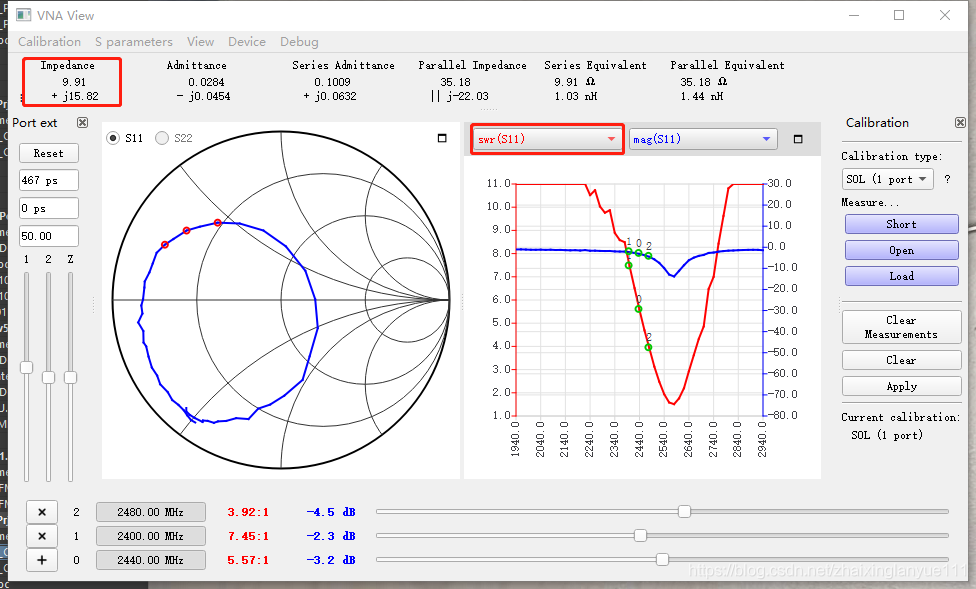

连接矢网分析仪，选择SWR（S11）（所需要的频率范围内，SWR要小于2，尽可能接近于1，SWR,RL只是作为参考，关键参数还是看传输性参数，效率、增益等。用案例让你一文搞懂天线与阻抗匹配调试方法），记录阻抗值。ps：将手指放到天线下面，其阻抗也是会变化的。这就要求再进行阻抗匹配时，尽可能在其工作的环境下，如外壳，皮肤等。
