STM32定时器产生指定个数脉冲

在步进电机控制时，经常会遇到需要输出指定个数的脉冲来实现精确控制。本篇文章将介绍怎样使用定时器输出指定个数的PWM脉冲。



硬件环境：STM32F103C8T6

软件环境：STM32CubeMX v6.1.1

HAL库：STM32CubeF1 Firmware Package V1.8.3



产生固定个数脉冲的方法也有很多，这里介绍两种常用的方法。



1.中断计数方式

这种方式比较简单，定时器配置为PWM输出模式，在PWM中断中计数，当达到设定的个数后，停止PWM输出。这里以定时器1为例进行介绍，配置如下：

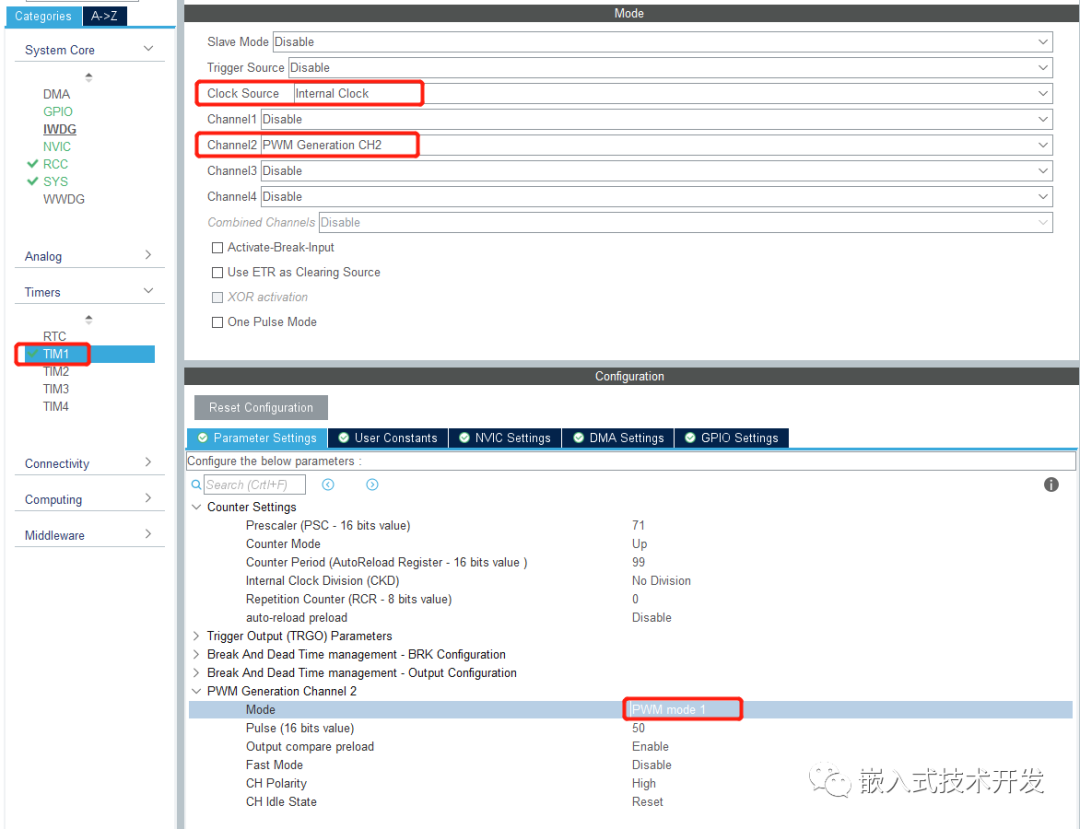

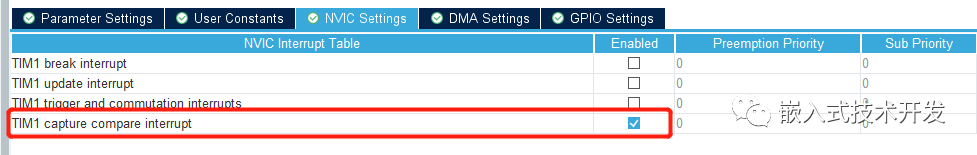

       TIM1的通道2配置为PWM输出，分频系数、计数周期、脉宽等根据需要输出的PWM频率进行配置。需要打开定时器的捕获比较中断（TIM1高级定时器的中断是分开的，普通定时器只有一个中断）。

完成后生成代码。添加自己的程序。

首先定义一个全局变量，用于控制输出脉冲个数。

uint16_t PwmNum;

需要输出脉冲时，给该变量赋值，并启动PWM中断输出。

PwmNum = 10;HAL_TIM_PWM_Start_IT(&htim1,TIM_CHANNEL_2);

编写中断回调函数，判断PWM输出次数达到设定值时，停止PWM输出。​​​​​​​

void HAL_TIM_PWM_PulseFinishedCallback(TIM_HandleTypeDef *htim){       static uint16_t cnt = 0;       cnt++;       if(cnt == PwmNum)       {              cnt = 0;              HAL_TIM_PWM_Stop_IT(&htim1,TIM_CHANNEL_2);       }}

编译运行程序，可以看到，输出了10个PWM脉冲，说明程序正确。



2.主从定时器门控方式

中断计数的方式实现起来很简单，但也存在明显的缺点。当PWM频率较高时，频繁的中断将影响程序运行的效率。遇到这种情况就需要采用主从定时器门控的方式来实现。所谓主从模式就是将主定时器作为触发源，触发从定时器来工作。

STM32CubeMX配置

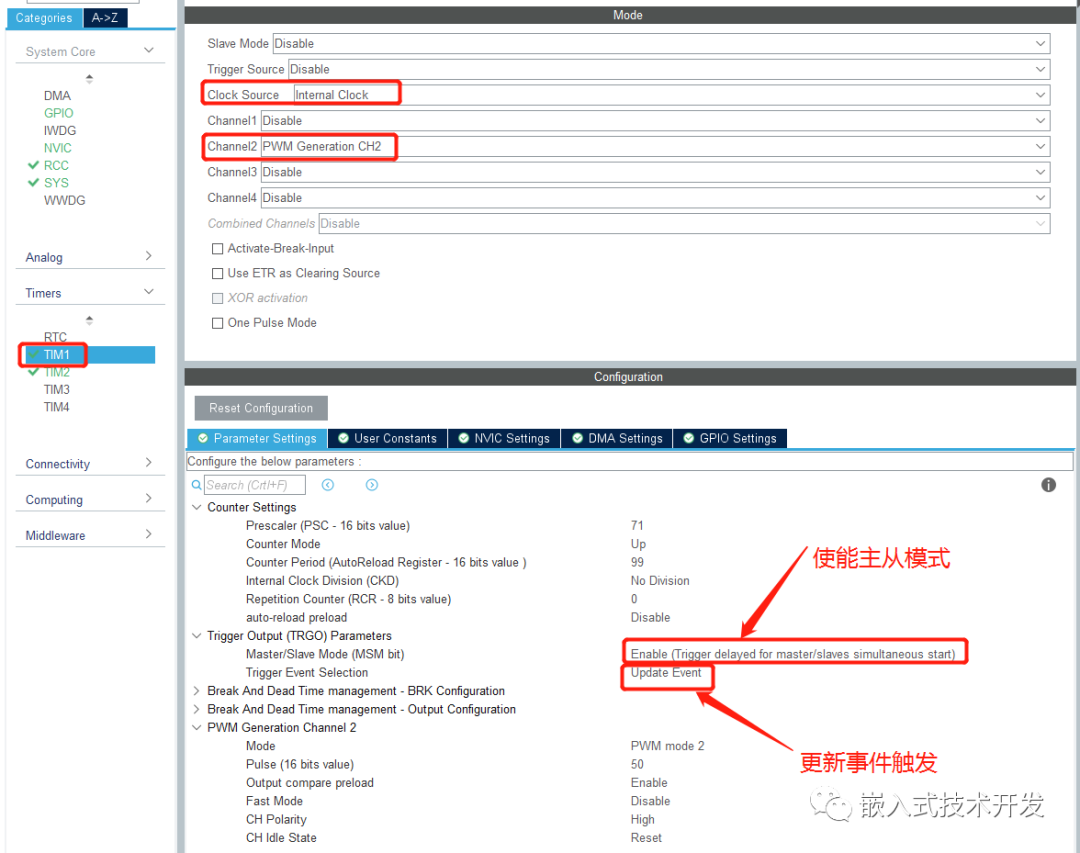

主定时器为TIM1，通道2配置为PWM输出，使能主从模式，触发事件选择为更新事件，不需要开启中断。

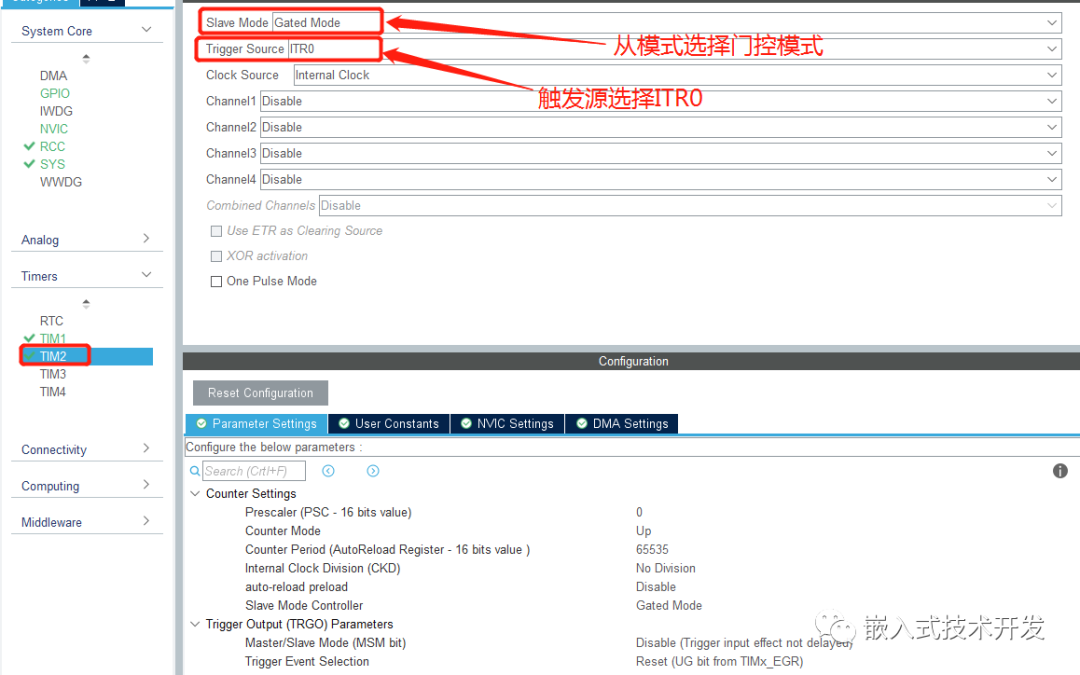

       从定时器为TIM2，从模式选择为门控模式，触发源选择ITR0，开启定时器2中断。

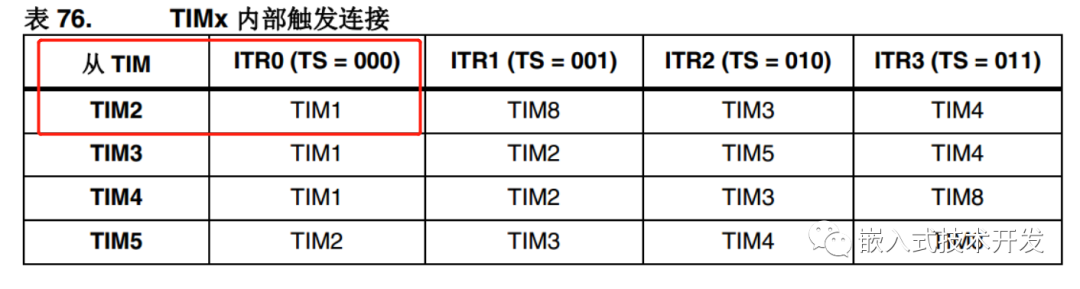

触发源的选择需要查看数据手册中进行选择，TIM2为从定时器、TIM1为主定时器时选择ITR0。

       程序编写

       配置完成后生成代码，编写自己的程序。​​​​​​​

__HAL_TIM_SET_AUTORELOAD(&htim2,5-1); //设置要输出的PWM脉冲数 5个HAL_TIM_Base_Start_IT(&htim2);             //启动从定时器HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_2);  //启动主定时器PWM输出

       编写定时器2中断回调函数：​​​​​​​

void  HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim){    if(htim == &htim2)    {        if(__HAL_TIM_GET_FLAG(&htim2, TIM_FLAG_CC2) != RESET)  //判断是否触发中断           {            __HAL_TIM_CLEAR_FLAG(&htim2, TIM_FLAG_CC2);      //清除中断标志            HAL_TIM_PWM_Stop(&htim1, TIM_CHANNEL_2);   //关闭主定时器            HAL_TIM_Base_Stop_IT(&htim2);         //关闭从定时器        }    }}

    完成后编译程序下载测试，可以看到输出了5个频率为10KHz的PWM脉冲，与程序中一致。

      3.总结

两种方式都可以产生指定个数的PWM脉冲，各有优缺点。中断计数的方式实现简单，但不适合频率较高的PWM应用。主从定时的方式占用CPU资源少，但是占用了两个定时器。用户需要根据实际需求选择用哪种方式。
