工商业储能站EMS能量管理系统

1、产品名称

储能能量管理系统 Acrel-2000MG

2、产品说明

Acrel-2000MG 储能能量管理系统是安科瑞专门针对工商业储能电站研制的本地化能量管理系统，可实现了储能电站的数据采集、数据处理、数据存储、数据查询与分析、可视化监控、报警管理、统计报表、策略管理、历史曲线等功能。其中策略管理，支持多种控制策略选择，包含计划曲线、削峰填谷、需量控制、防逆流等。该系统不仅可以实现下级各储能单元的统一监控和管理，还可以实现与上级调度系统和云平台的数据通讯与交互，既能接受上级调度指令，又可以满足远程监控与运维，确保储能系统安全、稳定、可靠、经济运行。同时，系统对电池组性能进行实时监测及历史数据分析、根据分析结果采用智能化的分配策略对电池组进行充放电控制，优化了电池性能，提高电池寿命。

系统支持 Windows 操作系统，数据库采用 SQL Server。适用于当

前工商业小型储能电站项目的应用。

3、参考标准

《电网配置储能系统监控及通讯技术规范（Q/GDW1887-2012）》

《储能系统接入配电网监控系统功能规范（Q/GDW697-2011）》

《电化学储能电站监控系统技术规范（NB/T 42090-2016）》

《分布式电化学储能系统接入配电网设计规范（DL/T 5816-2020）》

《分布式储能系统接入配电网设计规范（T/CEC 173-2018）》

《分布式储能系统远程集中监控技术规范（T/CEC 174-2018）》

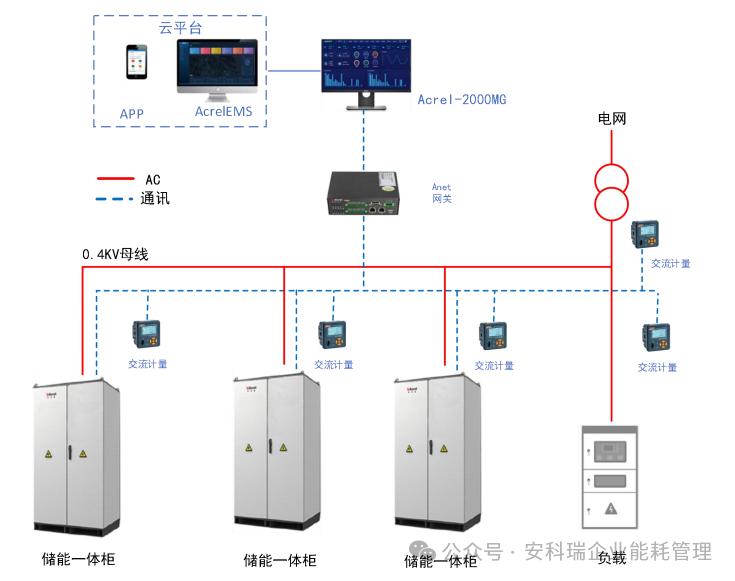

4、系统结构

5、应用范围

适用于工商业储能电站、新能源配储电站。

6、性能参数

1)硬件性能

2)系统性能

3）性能特征

 终端采用加强型单元机箱，按抗强震动、强干扰设计，适应恶劣环境，适用于储能电站-0℃~50℃的宽温工作环境；

 终端集成电路全部采用工业级，使得装置的具有很高的稳定性和可靠性，满足储能单元封闭运行的技术要求；

 终端硬件设计采用多种隔离，屏蔽措施，软件设计采用数字滤波技术和先进的保护算法及其他抗干扰措施，大大提

高了装置的抗干扰性能；

 采集终端通讯方式多样，具备多路（可选）RS485 通讯接口、2 路以太网接口和 1 路调试接口，支持 IEC101、IEC103、IEC104、MODBUSRTU/TCP 及私有协议等通讯协议，支持各类 PCS、BMS、保护测控等智能设备的通讯数据采集；可灵活实现与其他系统的接入；

 系统支持 Windows 多种操作系统。

7、产品功能

7.1 电站概览

展示电站规模指标（储能装机信息、装机规模等）、生产运营类指标（充放电量、充放电功率、SOC 等）、财务类指标（充放电收益）、碳排放等，实时运行曲线，设备实时状态等总览信息。

7.2 主接线图

展示电站主接线图并实时动态展示各类设备实时数据的变化。主接线图上主要显示储能电站的开关、接地刀、手车的遥信位置，遥信位置以红色为合位、绿色为分位；有功、无功、功率因、电池剩余电量、PCS 的运行状态等遥测信号。如发生异常情况，可根据接线图快速寻找异常点位，查找原因。

7.3 设备监控

7.3.1 线路监控

10kV 进线保护(如有升压变)：10kV 进线开关柜弹簧未储能、10kV进线保护动作.10kV 进线保护装置告警 10kV 进线开关柜断路器位置10kV 进线开关柜隔离开关位置、开关柜高压侧烟感报警类遥信：有功功率 P、无功功率 Q、A 相电流、B 相电流、C 相电流、线电压 UAB、线电压 UBC、线电压 UCA；正向有功电量、正向无功电量、反向有功电量、反向无功电量：并能支持对进线开关的遥控。

7.3.2 变压器监控

配电变压器保护动作、配电变压器保护装置告警、10kV#1 配电变压器开关柜断路器位置、10kV#1 配电变压器柜隔离开关位置、10kV#1 配电变压器开关柜接地开关位置：有功功率 P、无功功率 Q、A 相电流、B 相电流、C 相电流、变压器温度；并能支持对配电变/出线开关分合控制。

7.3.3 储能系统总信号

总告警状态、总故障状态、调度功率、运行有功功率期望、运行无功功率期望、运行电流期望、最大充电功率、最大放电功率。

7.3.4 PCS 监控

实时监控多个 PCS 运行数据和状态。包含 PCS 通讯状态、PCS 故障状态、PCS 充电状态、PCS 放电状态、PCSAB 线电压、5PCSBC 线电压、PCSCA 线电压、PCSA 相电流、PCSB 相电流、PCSC 相电流、PCS总有功功率、PCS 总无功功率。

7.3.5 BMS 监控

实时监控 BMS 包括电池堆/电池簇，电芯，包含 BMS 通讯状态、BMS 故障状态、储能单元直流电流、储能单元直流电压、储能单元直流功率、储能单元电池 SOC、储能单元电池 SOH、电池最高单体电压、电池最低单体电压、电池最高温度、电池最低温度。7.3.6 电表监控

实时监控电表的尖峰平谷的正反向电量。

7.3.7 UPS 监控

实时监控 UPS 的运行状态与数据。

7.4 环境监控

7.4.1 空调监控

实时监控空调温度，设定值，回差，以及相关运行状态。

7.4.2 消防监控

I/O 模块直接接入烟感，温感，可燃气体的干接点监测干接点动作状态，通过控制策略实现各级报警信息。

7.4.3 视频监控

实时监控设备及环境信息。

7.5 电能质量

谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不

平衡度监测。

7.6 控制配置

7.6.1 策略管理

支持手动策略，对 PCS 进行启停和并离网操作。

7.6.2 预置策略

包括：计划曲线、削峰填谷、逆功率保护、需量控制等。也可为客户的任何特殊需求定制开发专属运行控制策略。

（1）系统运行策略：系统启停、状态和状态转换逻辑，系统状态包含待机、停机、运行故障等。

（2）谷电峰用策略：支持设置谷电价、平电价、峰电价和尖峰电价的时段，包括夏季和非夏季等，以便实现在谷电价或平电价时段内充电，在峰电价时段内放电。

（3）需量控制策略：支持设置变压器的申报需量更改；当储能电站在充电时，需要控制储能电站的充电功率，以便变压器的负荷功率低于申报的需量值。

（4）负荷跟踪策略：在储能电站放电时，秒级调节 PCS 的调度指令，以便储能电站的放电功率接近变压器负荷的功率。

（5）计划曲线策略：按照每 15 分钟一个功率设定点的模式，对单日 24 小时内共 96 个点的储能电站充放电功率进行设定，包括可设定的功率值和充放电等。

（6）备用电源策略：支持手动输入储能电站的备电 SOC 百分比；在储能电站放电时，如果电池的 SOC 达到设定的百分比时，停止放电。

（7）防逆流策略：在储能电站放电时，实时监测用户配电变压器的电流，控制储能电站的放电功率，防止储能电站向配电变压器高压侧倒送电能。

7.6.3 智能策略

可结合分时电价，光伏功率，负载功率，储能状态和限制，制定储能充放策略，实现动态调整，在保障储能安全的前提下，达成来自电网用电成本最低的目标。

7.6.4 智能联动

通过采集环境、消防报警信息，EMS 可以直接下发指令给 PCS及相关设备，实现本地快速联动，保障储能系统安全。根据客户需求，定制开发

Acrel-2000ES产品介绍

1、产品名称

储能能量管理系统Acrel-2000ES

2、产品说明

安科瑞Acrel-2000ES储能能量管理系统具有完善的储能监控与管理功能，涵盖了储能系统设备(PCS、BMS、电表、消防、空调等)的详细信息，实现了数据采集、数据处理、数据存储、数据查询与分析、可视化监控、报警管理、统计报表等功能。在高级应用上支持能量调度，具备计划曲线、削峰填谷、需量控制、备用电源等控制功能。系统对电池组性能进行实时监测及历史数据分析、根据分析结果采用智能化的分配策略对电池组进行充放电控制，优化了电池性能，提高电池寿命。

系统支持Windows操作系统，数据库采用SQL Server。本系统既可以用于储能一体柜，也可以用于储能集装箱，是专门用于储能设备管理的一套软件系统平台。

3、参考标准

《电网配置储能系统监控及通讯技术规范（Q/GDW1887-2012）》

《储能系统接入配电网能量管理系统功能规范（Q/GDW697-2011）》

《分布式电源接入配电网技术规范（NB/T32015-2013）》

《分布式电化学储能系统接入配电网设计规范（DL/T 5816-2020）》

《分布式储能系统接入配电网设计规范（T/CEC 173-2018）》

《分布式储能系统远程集中监控技术规范（T/CEC 174-2018）》

《用户侧电化学储能系统设计技术导则（DB42/T 2001-2023）》

4、系统结构

5、应用范围

适用于工商业储能储能一体柜、储能集装箱。

6、性能参数

1)硬件性能

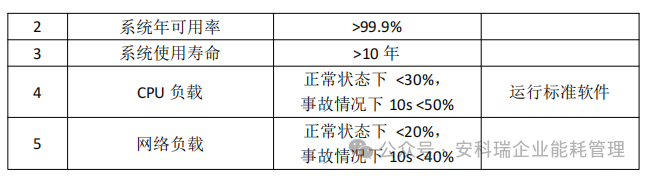

表1硬件性能

序号	项目	参数/单位	备注
1	系统总体平均无故障时间	MTBF≥20000h
2	系统年可用率	>99.9%
3	系统使用寿命	>10年
4	CPU负载	正常状态下 <30%， 事故情况下10s <50%	运行标准软件
5	网络负载	正常状态下 <20%， 事故情况下10s <40%

2)系统性能

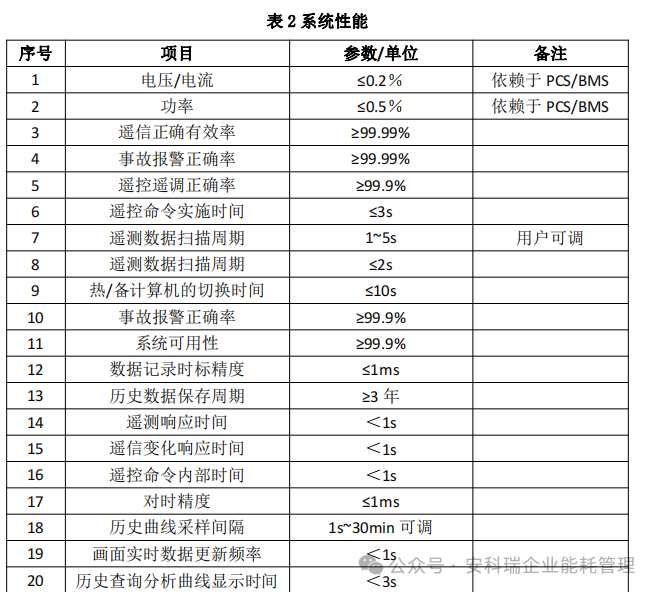

表2系统性能

序号	项目	参数/单位	备注
1	电压/电流	≤0.2％	依赖于PCS/BMS
2	功率	≤0.5％	依赖于PCS/BMS
3	遥信正确有效率	≥99.99%
4	事故报警正确率	≥99.99%
5	遥控遥调正确率	≥99.9%
6	遥控命令实施时间	≤3s
7	遥测数据扫描周期	1~5s	用户可调
8	遥测数据扫描周期	≤2s
9	热/备计算机的切换时间	≤10s
10	事故报警正确率	≥99.9%
11	系统可用性	≥99.9%
12	数据记录时标精度	≤1ms
13	历史数据保存周期	≥3年
14	遥测响应时间	＜1s
15	遥信变化响应时间	＜1s
16	遥控命令内部时间	＜1s
17	对时精度	≤1ms
18	历史曲线采样间隔	1s~30min可调
19	画面实时数据更新频率	＜1s
20	历史查询分析曲线显示时间	＜3s

3）性能特征

终端采用加强型单元外壳，按抗强震动、强干扰设计，适应恶劣环境，适用于储能电站-20℃~60℃的宽温工作环境；

终端集成电路全部采用工业级，使得装置的具有很高的稳定性和可靠性，满足储能单元封闭运行的技术要求；

终端硬件设计采用多种隔离，屏蔽措施，软件设计采用数字滤波技术和先进的保护算法及其他抗干扰措施，大大提高了装置的抗干扰性能；

采集终端通讯方式多样，具备4路RS485通讯接口、2路以太网接口和1路调试接口，支持IEC101、IEC103、IEC104、MODBUSRTU/TCP及私有协议等通讯协议，支持各类PCS、BMS、温控仪、电表、空调、消防等智能设备的通讯数据采集；可灵活实现与其他系统的接入；

触摸屏为电容式，尺寸为13.3寸，15.6和17.3寸可定制；

系统支持Windows操作系统。

7、产品功能

（1）数据采集

采集电池管理系统的各组电池的总电压、电流、平均温度、SOC、SOH、充放电电流和功率限值、单节电池电压、单节电池温度、各节电池的均衡状态、故障及报警信息、历史充放电电量、历史充放电电能、容量、可充电量、可放电量、充放电次数等常用信息并进行显示；

采集并显示PCS系统的相关参数，包括：直流侧的电压/电流/功率等、PCS的三相有功功率、无功功率、三相电压、三相电流、功率因素、频率、运行状态、报警及故障信息等常用信息，及日输入电量、日输出电量、累计输入电量、累计输出电量等；

采集储能系统的各个状态量，包括主回路状态（开关、事故跳闸信号、保护动作信号、异常信号）。

（2）数据处理

实时数据显示处理功能

采集智能电表、PCS系统、测控装置的电能质量数据，进行统计分析和显示；

能量管理系统能够对采集数据进行合理性检查、限值告警。

（3）数据存储

将采集到的数据存储于配套数据库中，数据颗粒度做到分等级存储，储能系统整体信息分钟级存储。

（4）系统控制

接收并实施上级系统对储能系统的启动/停止指令及功率下发指令。

能量管理系统能够控制系统的运行，包括开/关机，及根据变流器通信协议定义的功率，电压，电流指令的下发，并清楚逐步下指令的步骤与当前状态，防止误操作。

（5）曲线报表

根据储能的充放电状态进行展示充放电功率曲线、SOC变化曲线等，可支持定制化业务曲线。

统计储能系统的工作情况和用电量情况，统计用户的月使用电量，显示历史数据并具备数据及报表下载功能。

（6）告警功能

收集整个系统的事件记录信息及报警信息(包括历史信息)并进行显示。当系统所采集的模拟量发生越限、数字量变位及网络通信状态自诊断故障时，能量管理系统会自动弹出告警窗口，通知操作员有情况发生。该窗口保持在画面的最上层，直到操作员进行了处理。

（7）权限管理

能量管理系统提供权限管理，不同权限可以浏览或下载不同范围内的页面（数据、表格、图形、资料）；在多层架构的储能系统中，上层能量管理系统显示整体储能系统的界面，内部就地能量管理系统只显示本内部储能系统界面，在单层架构的储能系统中，只存在就地能量管理系统。

（8）系统管理：

能量管理系统能够监控储能系统的电气一次接线，并形成一次接线图界面，关键位置开关达到可视可控。

能量管理系统能够监控整个储能系统（各控制单元和服务器）的网络运行状态，显示整个系统结构架构拓扑图及基本信息，在系统出现异常时能够在系统拓扑图中做出相应显示。

能量管理系统能够监控整个储能系统的各控制单元的运行状态，在出现异常时能够在系统拓扑图中显示出来。

（9）其他功能：

具有检测控制UPS的功能。

具有复位清零的功能。
