本文介绍一些arcmap制作区域地形图的具体操作，以海南省为例，包括数据获取、镶嵌栅格、图形裁剪、添加图例、添加网格突出显示区域等具体操作。

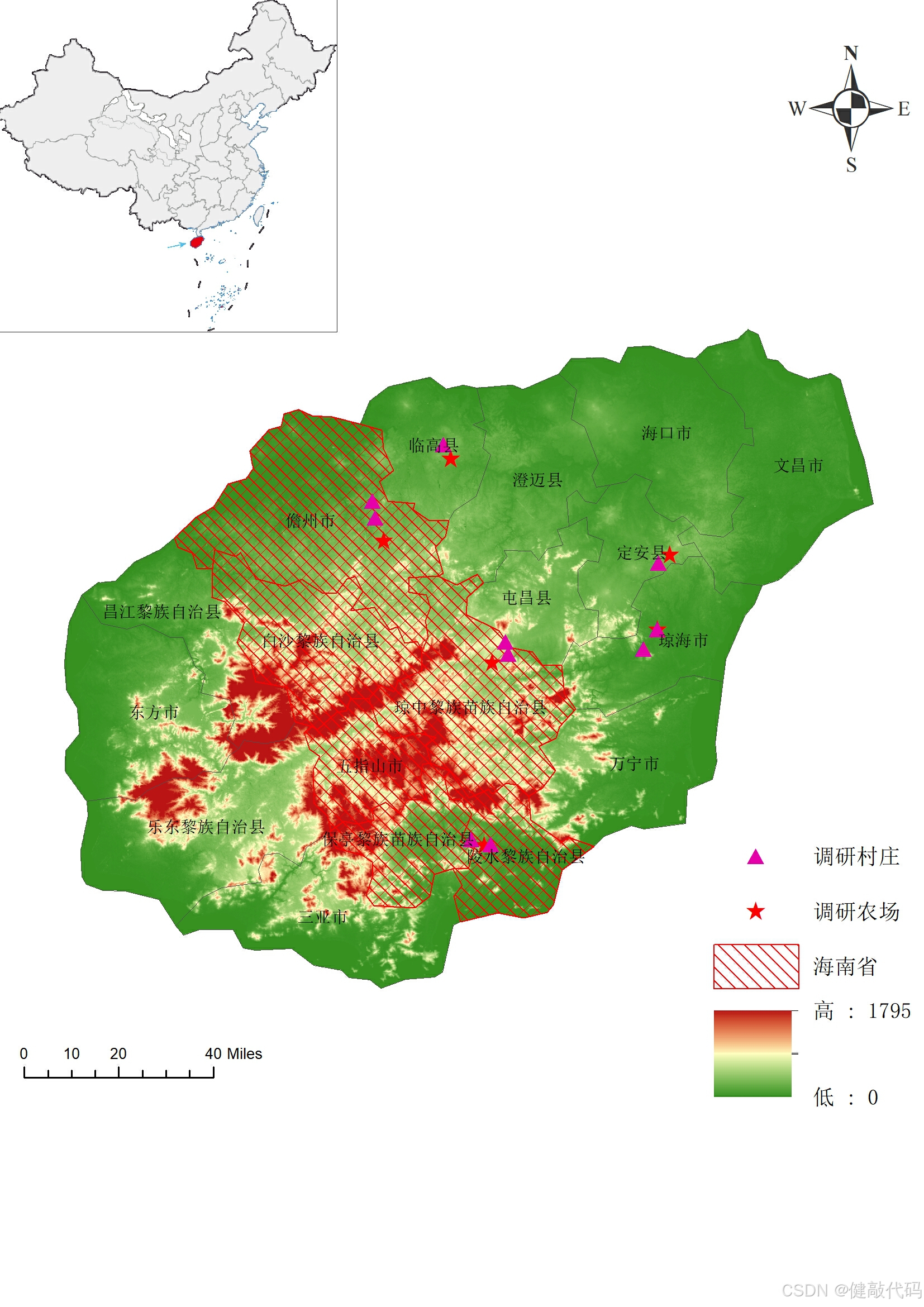

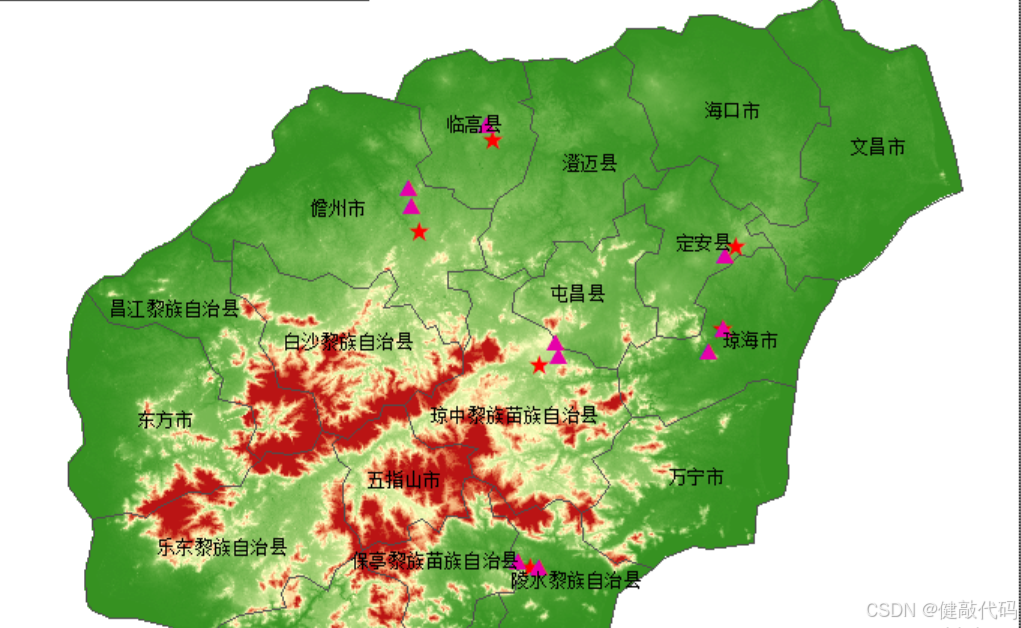

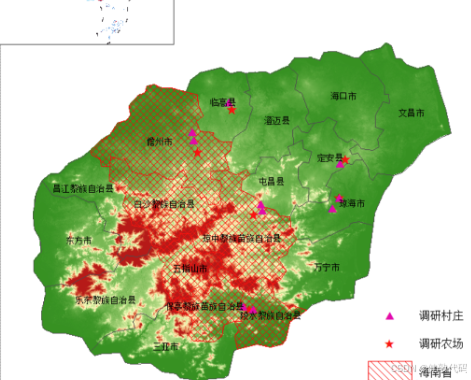

最终效果图

一、软件工具准备

用到的软件：ArcMap10.8

破解安装包（百度网盘）：https://pan.baidu.com/s/1FkP10cF355bZJgYPdlGcYA?pwd=like

二、数据获取（地理空间数据云）

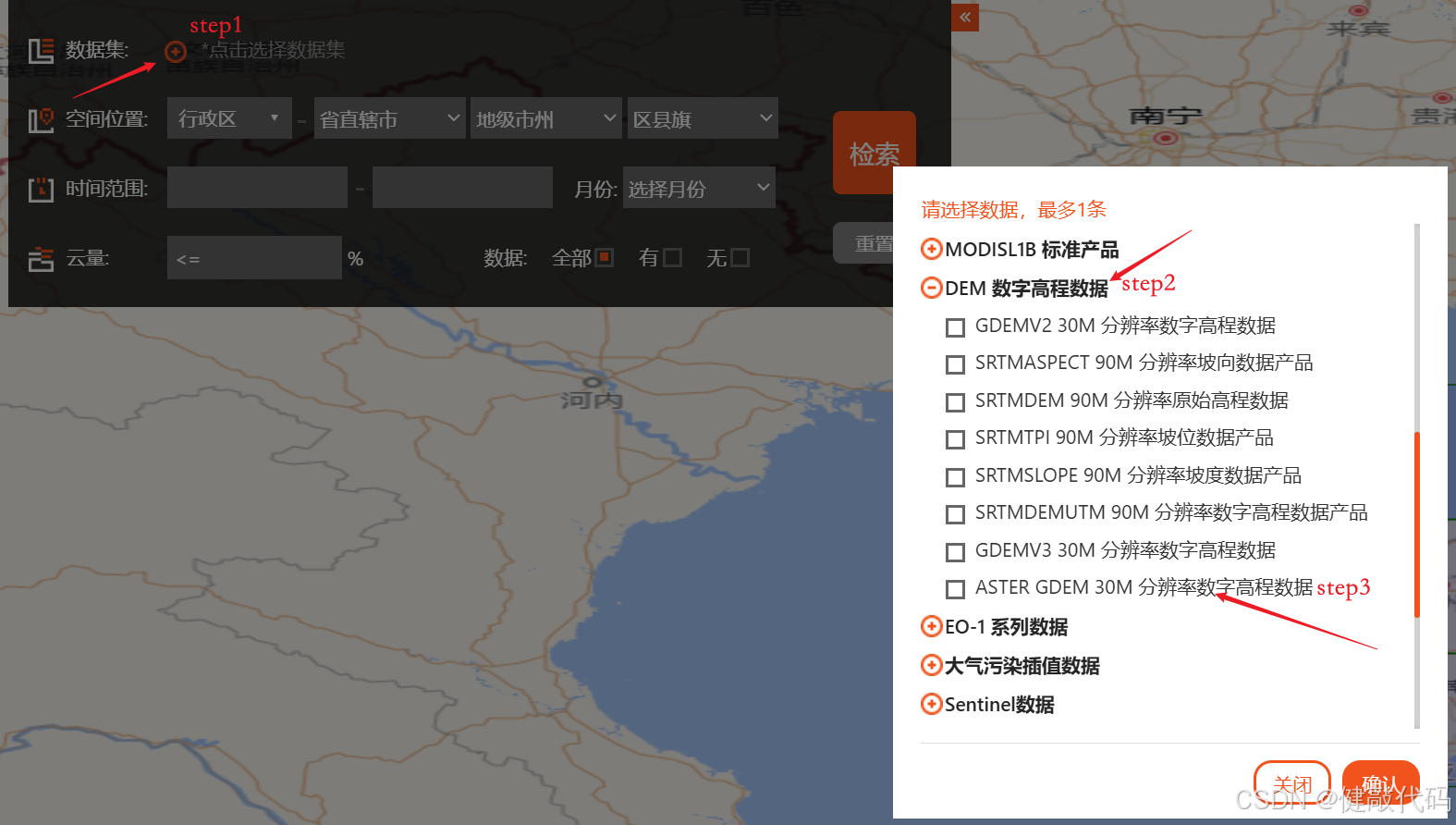

先去地理空间数据云官网地理空间数据云，点击“检索”，选择数据集（个人感觉主要是分辨率的差距，但都能满足日常使用）

选择空间位置，我这里是制作海南省的地理图，所以精确到省，如果要制作某个省份的市、县，则相应选择即可，后续操作都是一样的。

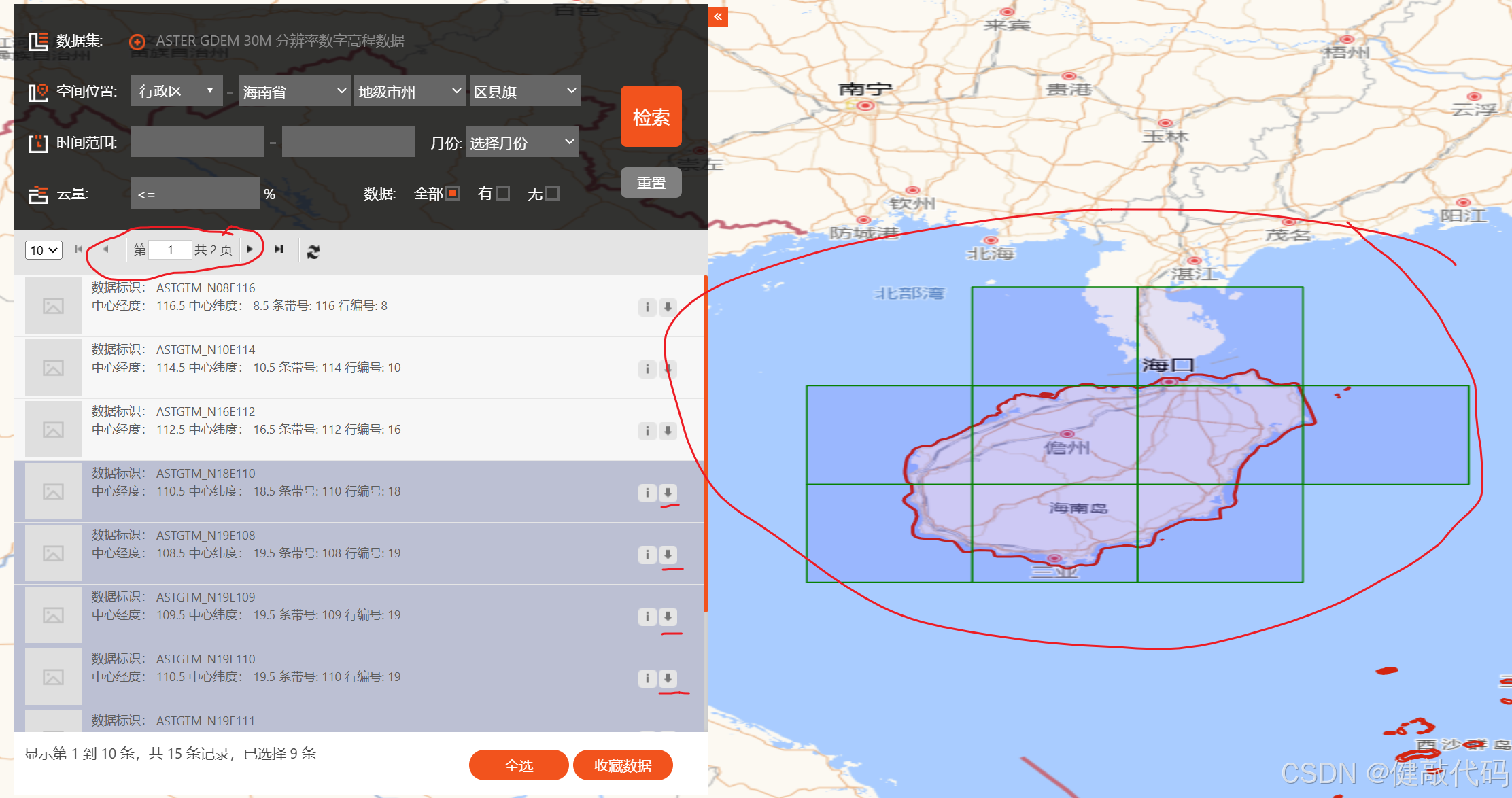

选好数据集合空间位置之后，点击检索，检索结果如下图所示：

我这里检索出来海南省的轮廓有两页。点击选中一个检索结果，会在地图上出现对应的方块。多次点击选中，直到方块把海南省的轮廓都囊括。最后点击下载，把每个轮廓文件都下载到本地。

下载之后是多个rar压缩包，把压缩包解压，每个压缩包包含一个后缀为.img，类型为光盘映像文件的文件。

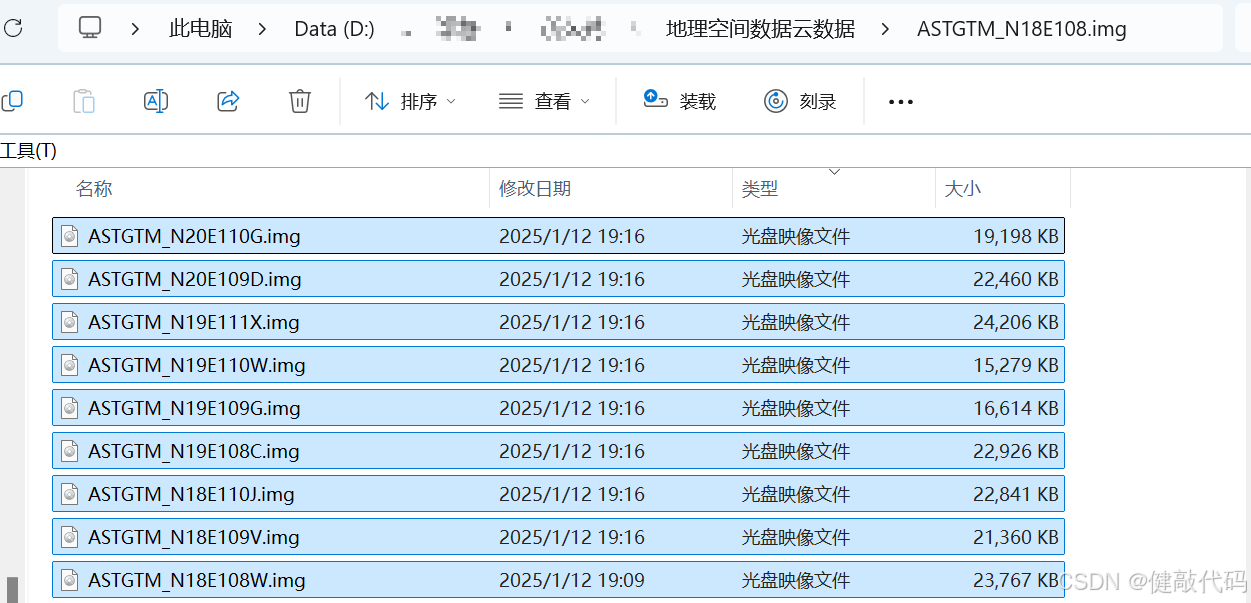

我这里把每个压缩包里面的文件都剪切到同一个文件夹中，如下图所示：

三、镶嵌栅格

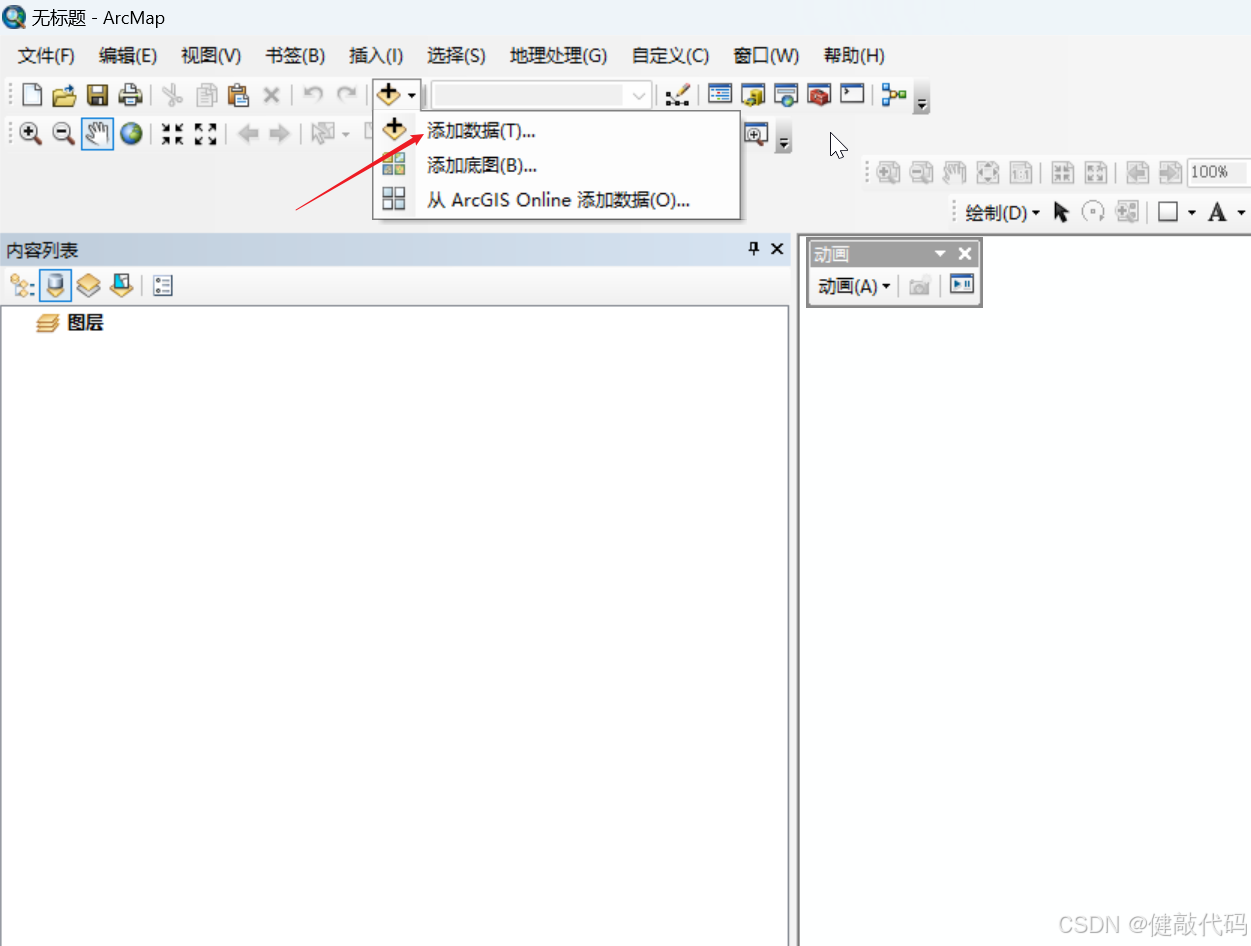

打开arcmap，点击添加数据“加号”按钮，把下载的文件全部导入

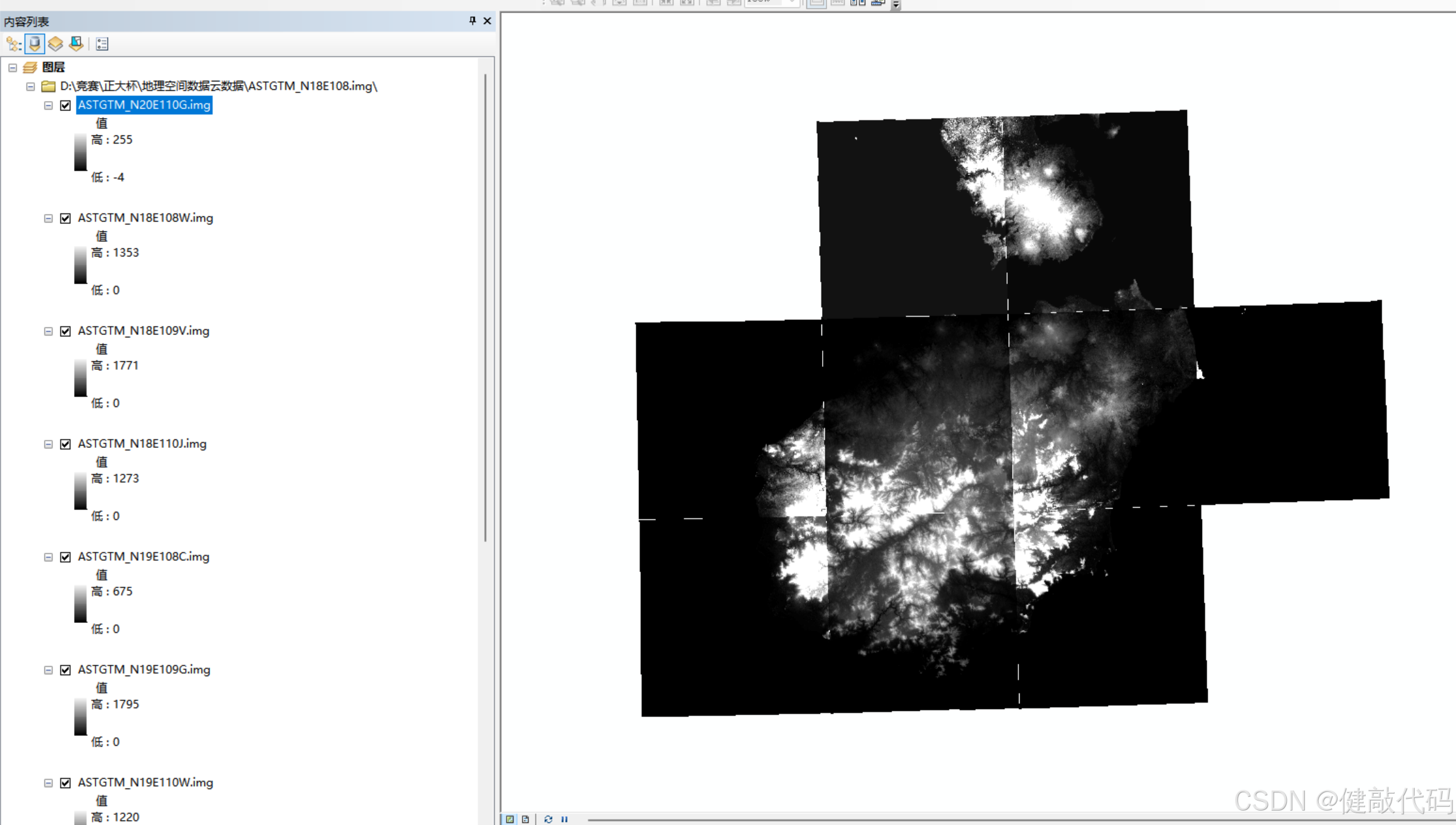

导入数据 →

可以看到，各个图片之间有明显的缝隙，接下来需要把图片之间的缝隙去掉，即使用“镶嵌”功能。

但因为arcmap版本的不同，网上关于“镶嵌”功能的教程有所差异。

先尝试在搜索工具栏中搜索“镶嵌”功能，如果有的话看下一步。没有的话则需要搜索“镶嵌至新栅格”，不外乎这两种查找方式。

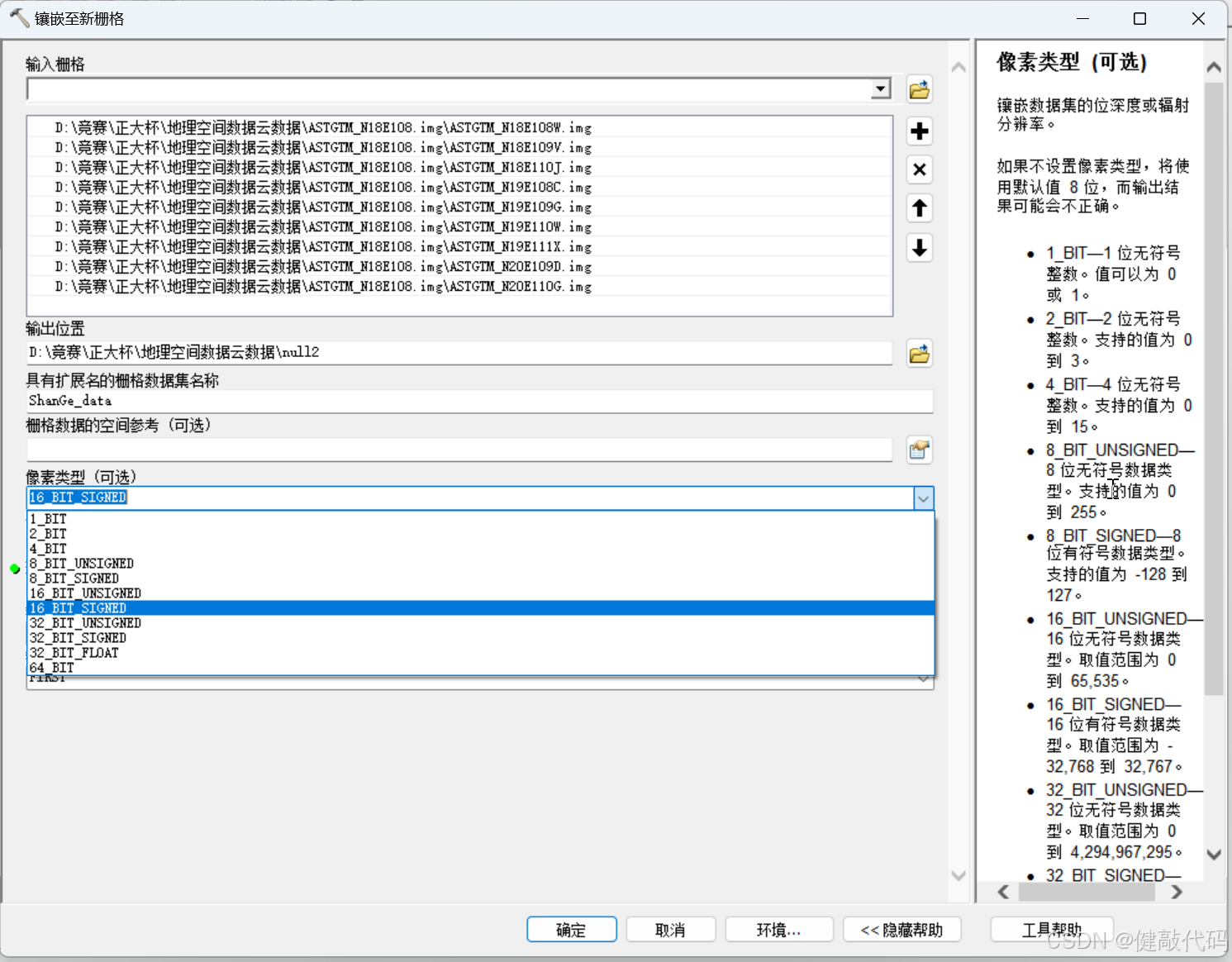

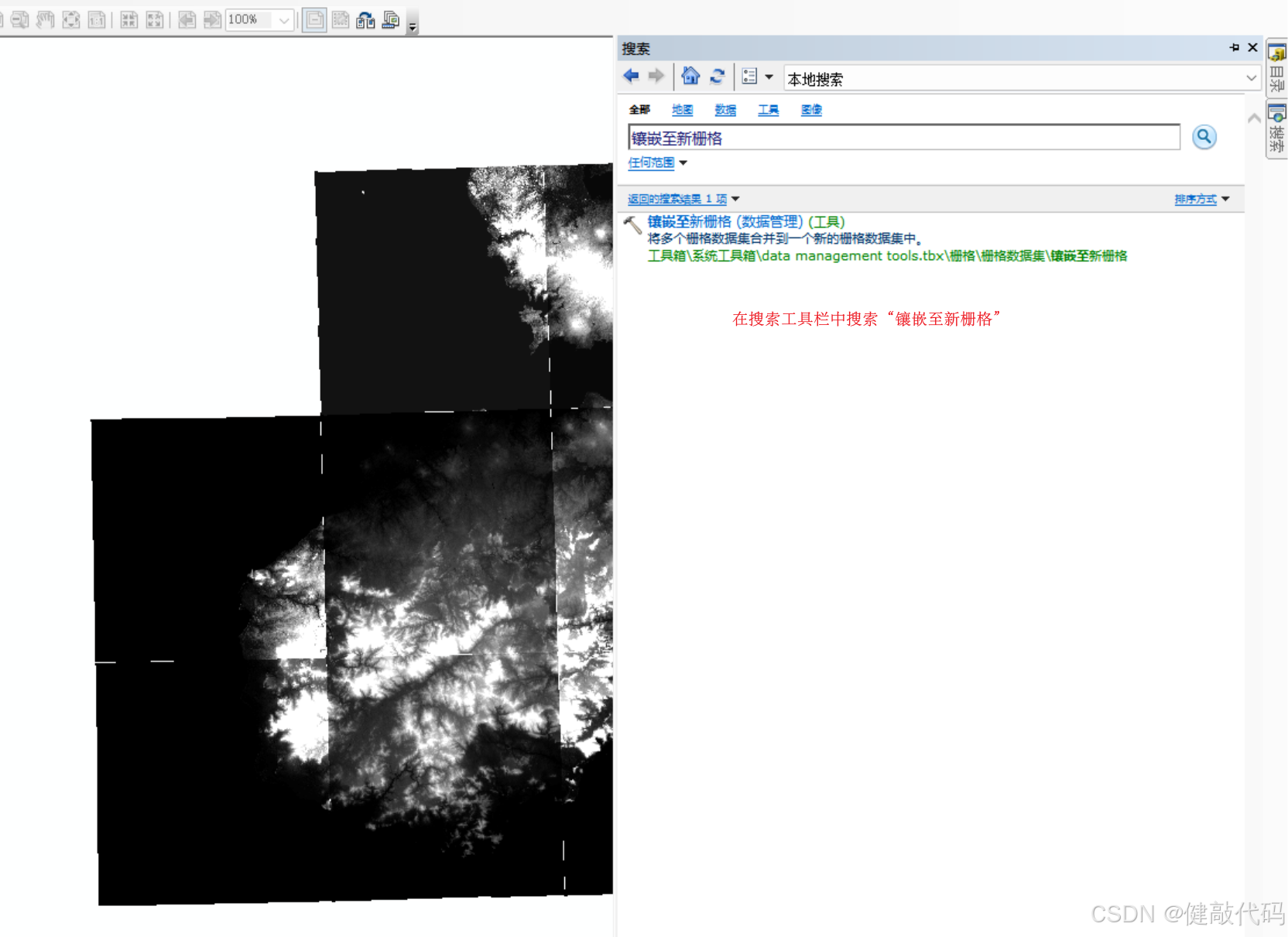

我这里搜索不到“镶嵌”工具，但能搜索到“镶嵌至新栅格”工具，点击该功能。

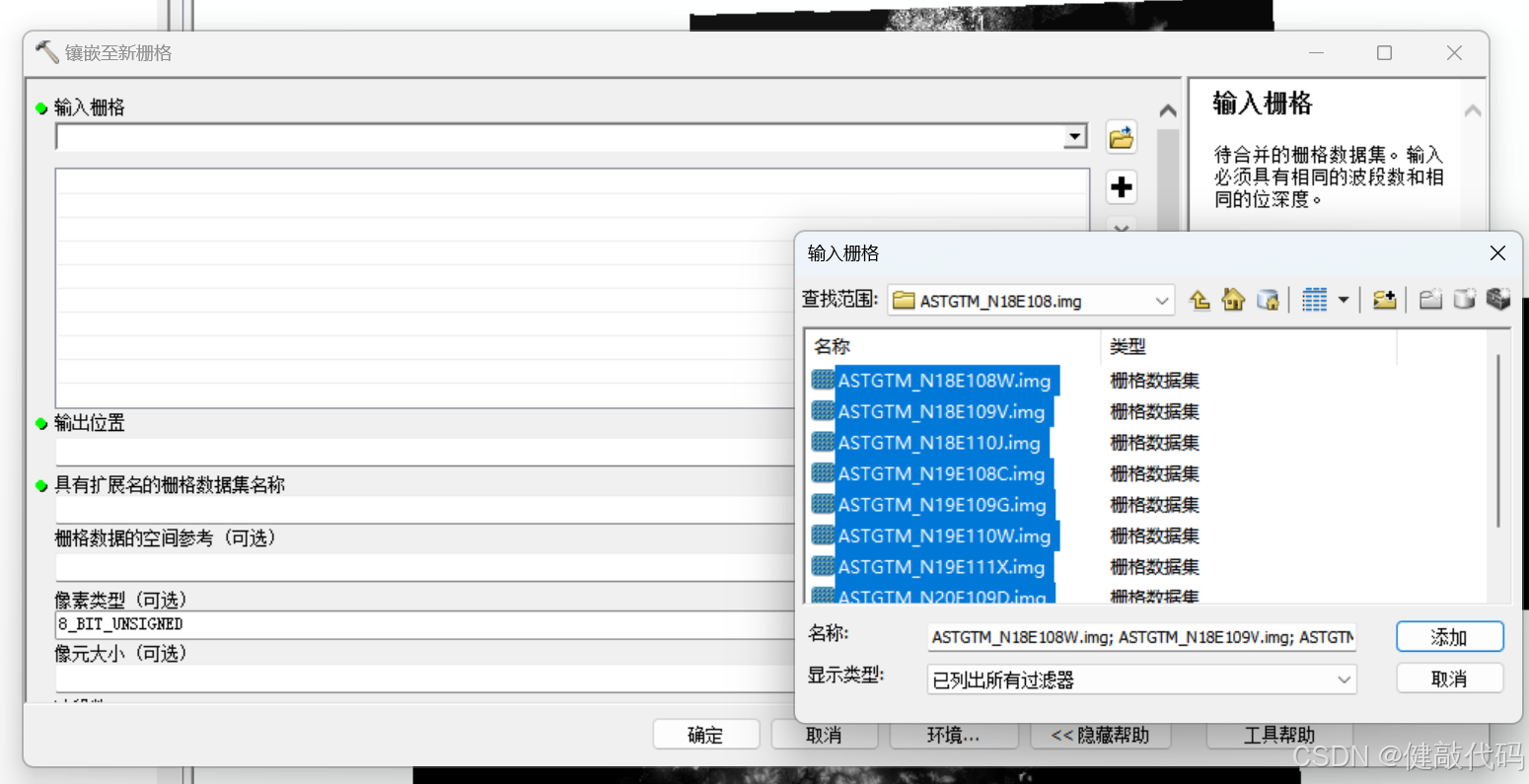

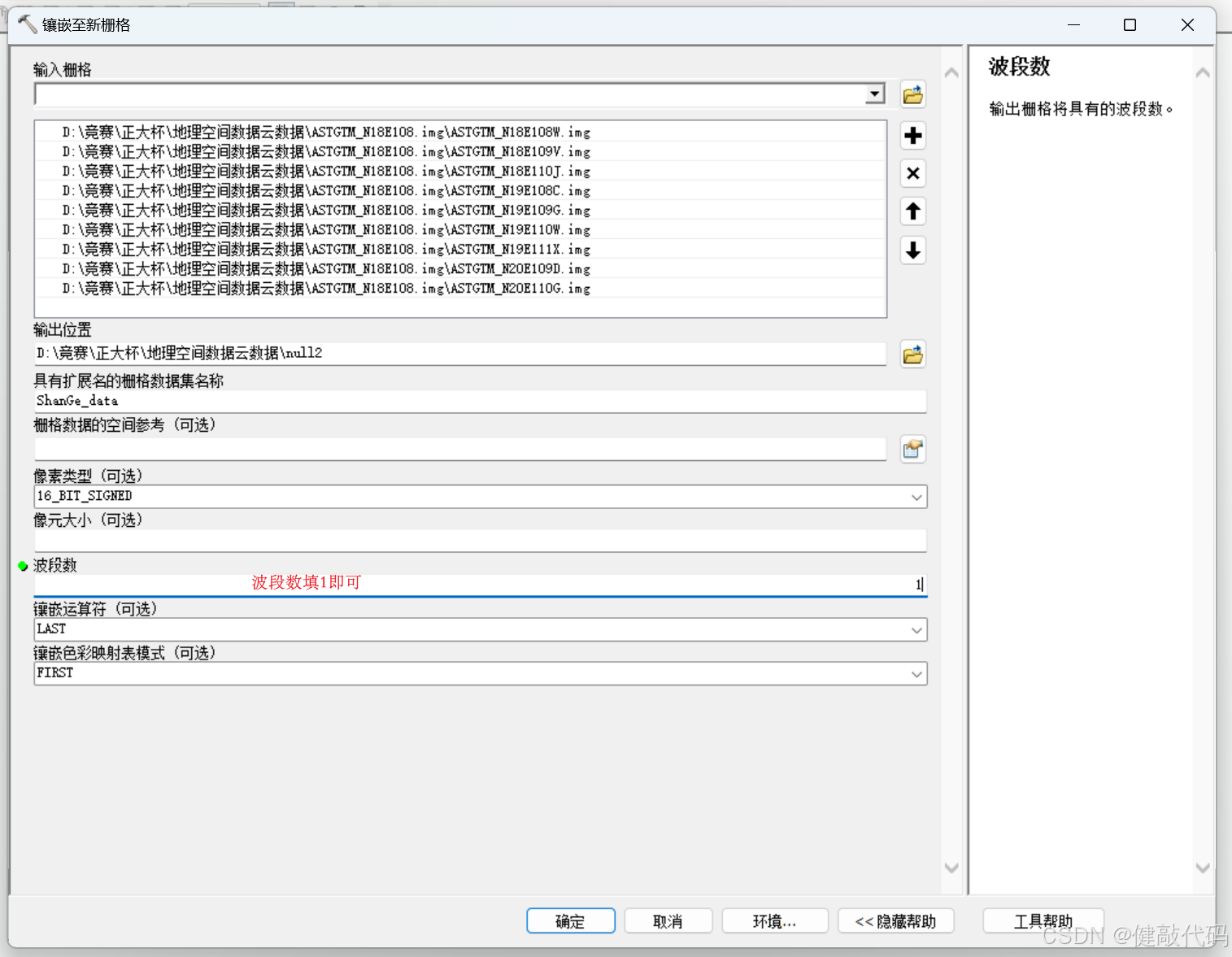

输入栅格框，即把本地文件全部选中，添加进去

输出位置框——选一个空的文件夹。注意，这里一定要是空的文件夹，否则可能添加不成功。

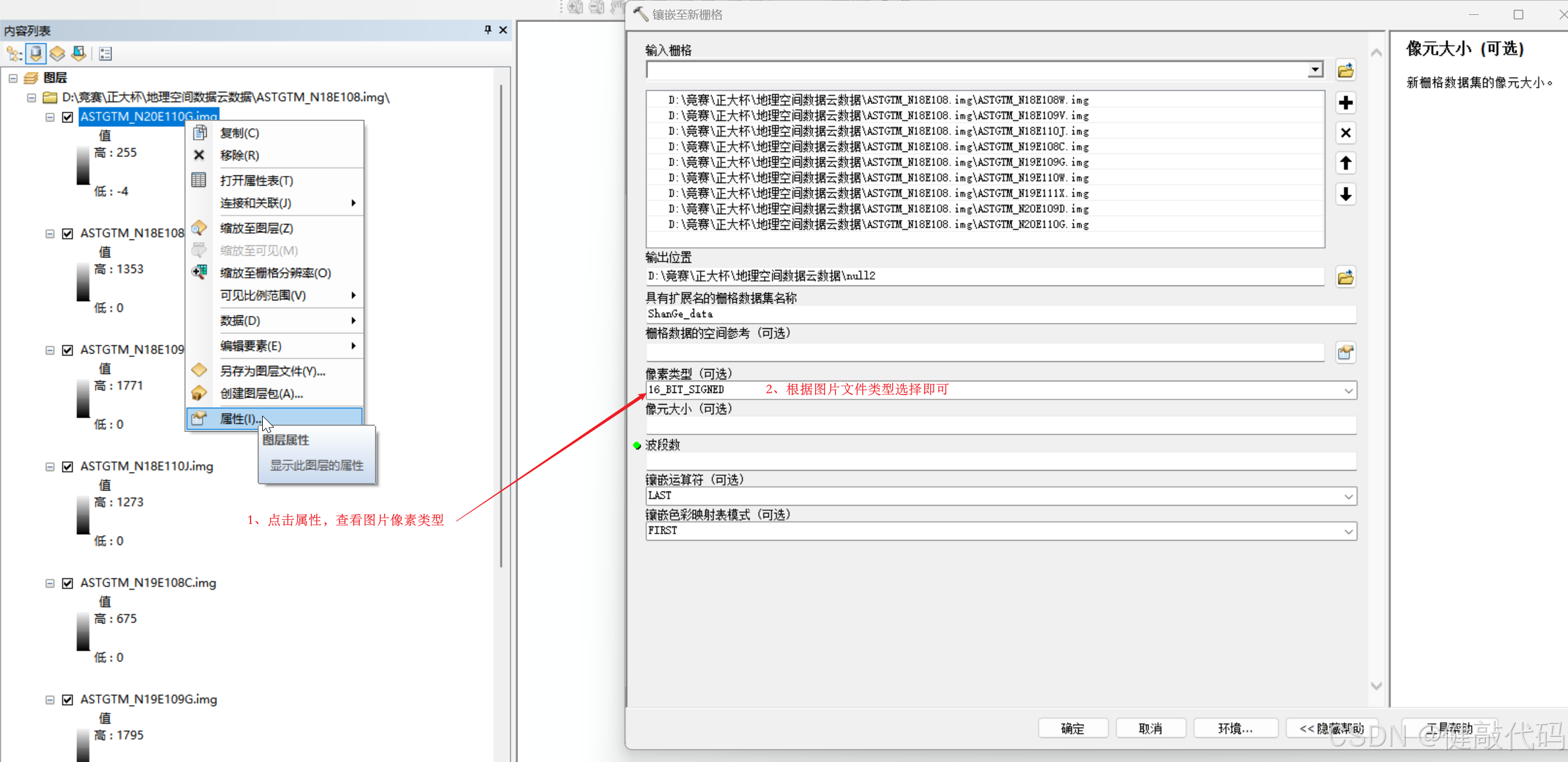

像素类型框——先退出栅格功能，然后右键点击我们添加的数据，查看数据的属性，里面有具体的像素类型和像素深度。记住这两个属性值，然后再回到“镶嵌至新栅格”功能，在像素类型框里面选择对应的即可。

为输出的栅格数据集起个名，最好是英文，能避免许多bug，比如我这里起名“ShanGe_data”

波段数填写1即可。

以上填写之后，点击确定，系统已经开始执行，但没啥反应，这里需要稍等片刻，等待系统执行。以下是镶嵌后的结果，可以看到文件已经镶嵌成功，连接处没有缝隙：

然后保留镶嵌后得到的新栅格文件“ShanGe_data”，其他文件都可以删掉，突出简洁。

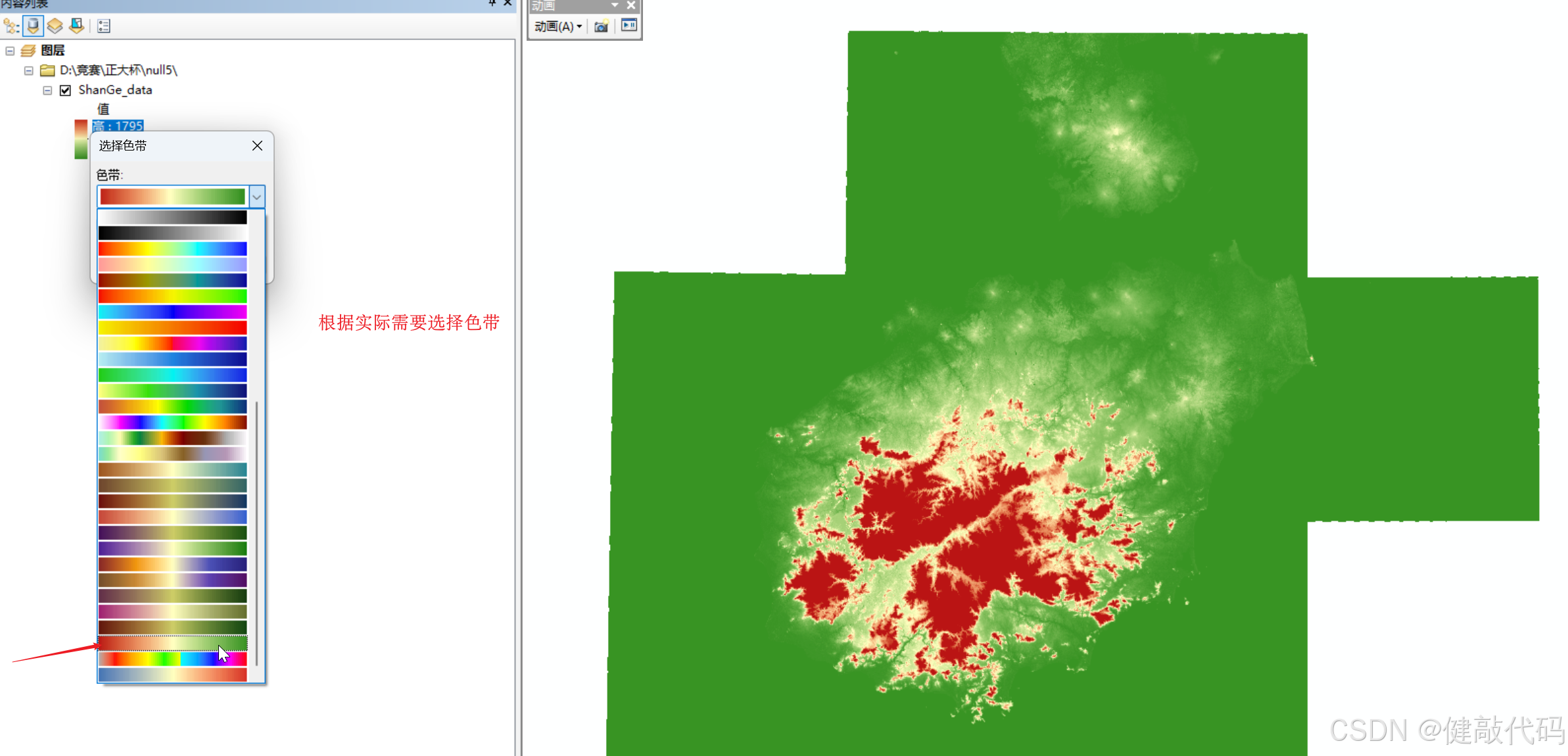

接下来我们为图像添加色带，区分海拔，突出美观：

四、裁剪、

我这里只需要海南省的行政区域轮廓，需要把上面的方块进行裁剪。

行政区域图数据获取

登录网页：DataV.GeoAtlas地理小工具系列，下载行政区域地形shp文件。

（shp文件简介）

SHP格式是一种矢量数据格式，用于存储地理信息系统（GIS）数据。
SHP文件由Esri公司开发，用于表示点、线和多边形等要素，并记录它们的坐标和属性信息。SHP格式通常用于存储和共享各种类型的GIS数据，如地图、地形、人口数据等。SHP文件通常由三个文件组成，分别是".shp"、".shx"和".dbf"文件。其中，"shp"文件包含实际的地理要素信息；"shx"文件是空间索引文件，用于加快查找和检索特定要素；"dbf"文件包含属性信息。

SHP文件由一系列有序的文件组成，这些文件包括.shp、.shx、.dbf以及.prj文件。

.shp（shape）文件：存储矢量地图数据，记录了每个要素的空间位置信息。
.shx（shape index）文件：是索引文件，用于存储.shp文件中要素的位置，加快数据访问速度。
.dbf（dBase）文件：存储矢量数据的属性信息，例如地图上每个点的名称、类型等信息。
.prj（projection）文件：是地图坐标系文件，其中包含地图投影的信息。

此外，SHP文件还可以有五个可选的文件，分别是：.ain、.crs、.csu、.ddd和.qix文件，可以增强空间数据的表达能力。

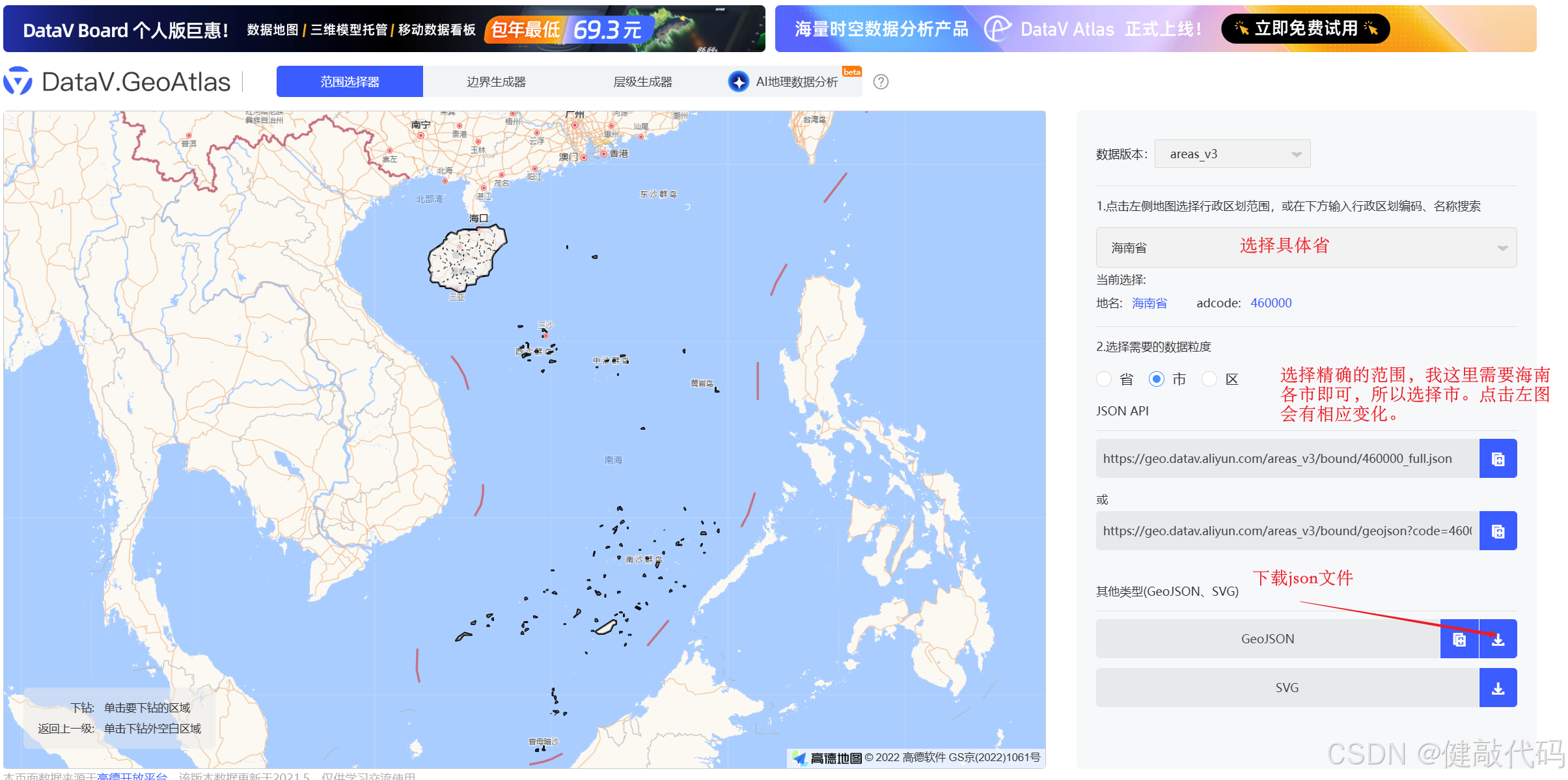

我们这里先在网页DataV.GeoAtlas地理小工具系列，搜索下载相应区域的json文件，然后在网站 mapshaper转换成shp文件压缩包，下载到本地。以下是具体操作截图：

然后来到mapsharmper网站：mapshaper

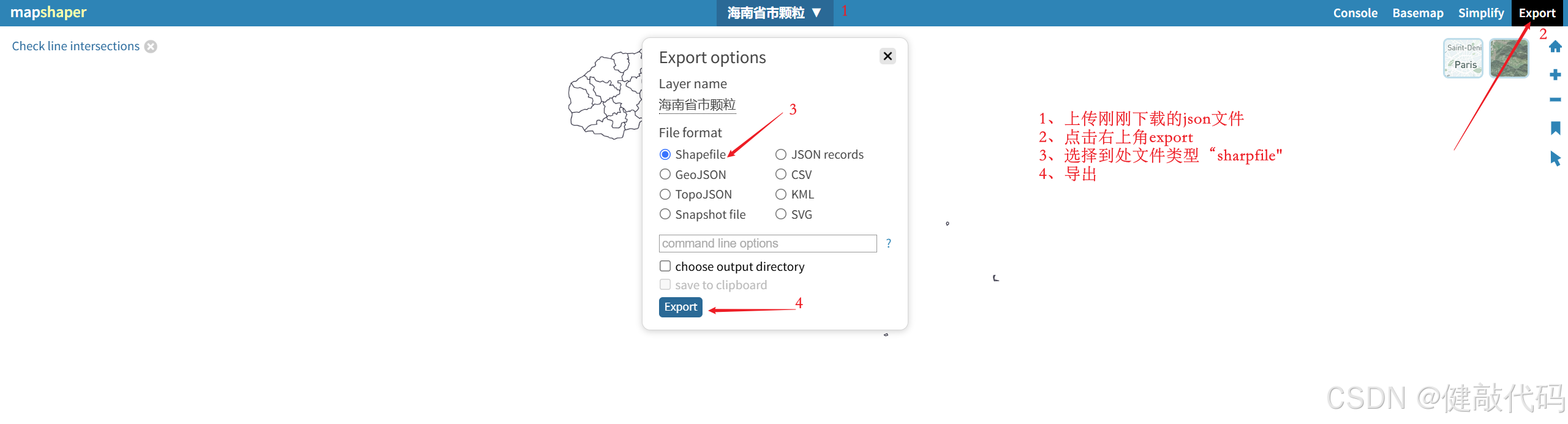

上传刚刚下载的json文件，选择sharpfile文件格式，导出。

（这里的mapshaper网站，可能需要开外网才能打开。没有外网的话，就在浏览器中搜索某区域的地理shp文件，大部分是在github上，都能轻易找到。）

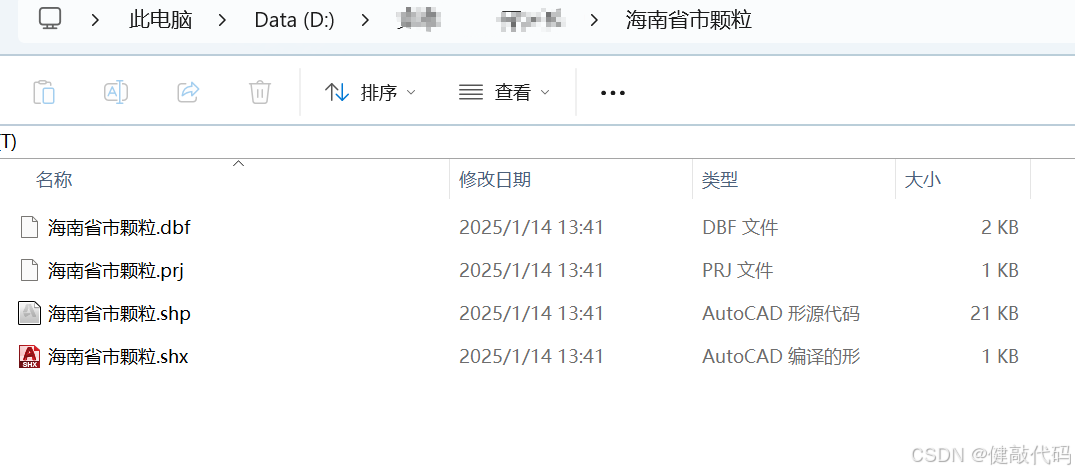

导出得到一个Zip压缩文件，解压之后得到以下文件：

其中我们只用到.shp文件，但其他文件不能删除，它们是一个整体，删除之后会在arcmap中产生各种错误，比如无法导入数据。

回到arcmap中，同样点击导入数据按钮，将.shp文件导入。之后根据导入的shp文件进行裁剪。

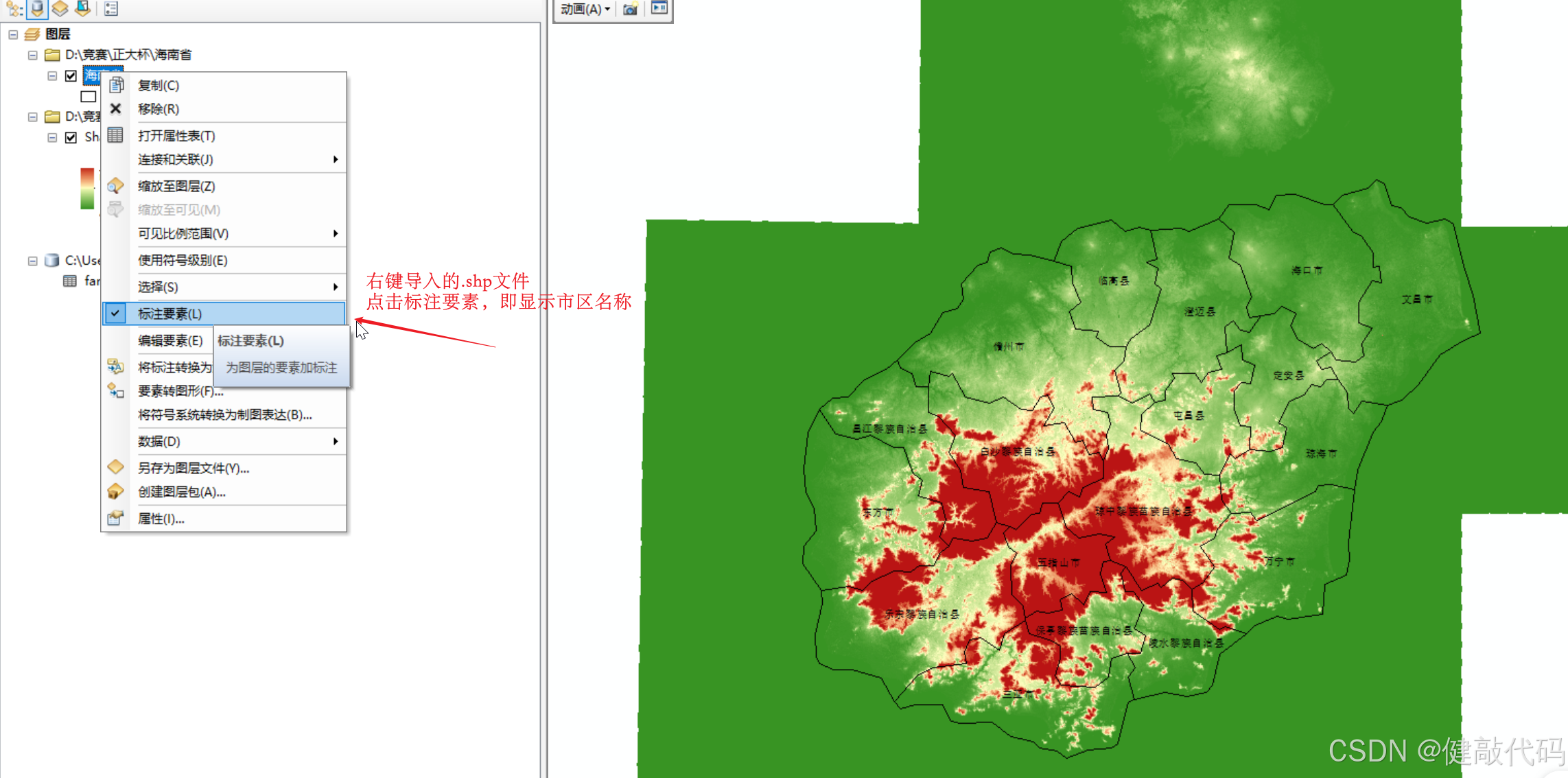

导入shp文件之后，可以在左侧图层下看到该文件。鼠标右键该文件名称，点击标注要素，则会显示区域包含的地理名称。

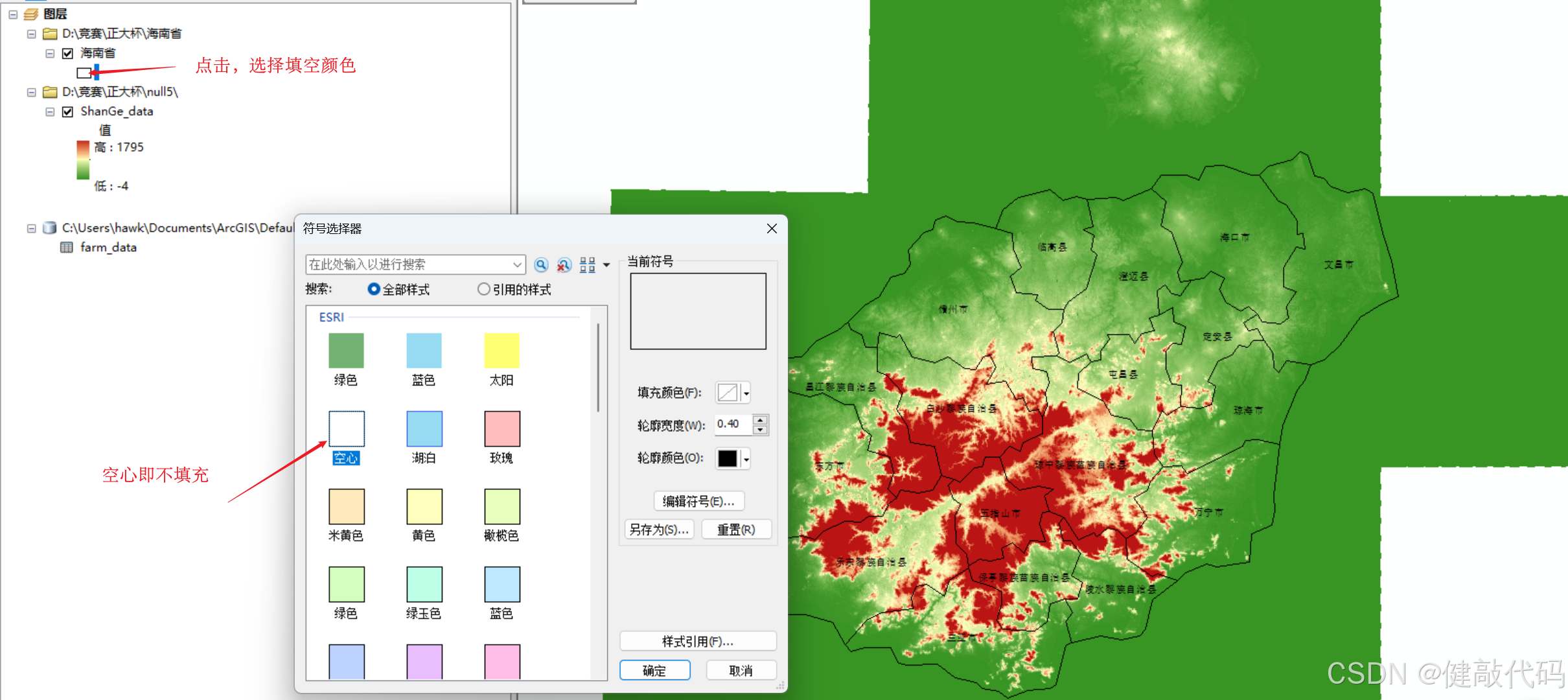

鼠标单击文件下方的填充方块，可以选择填空颜色，以及“空心”——即不填充。

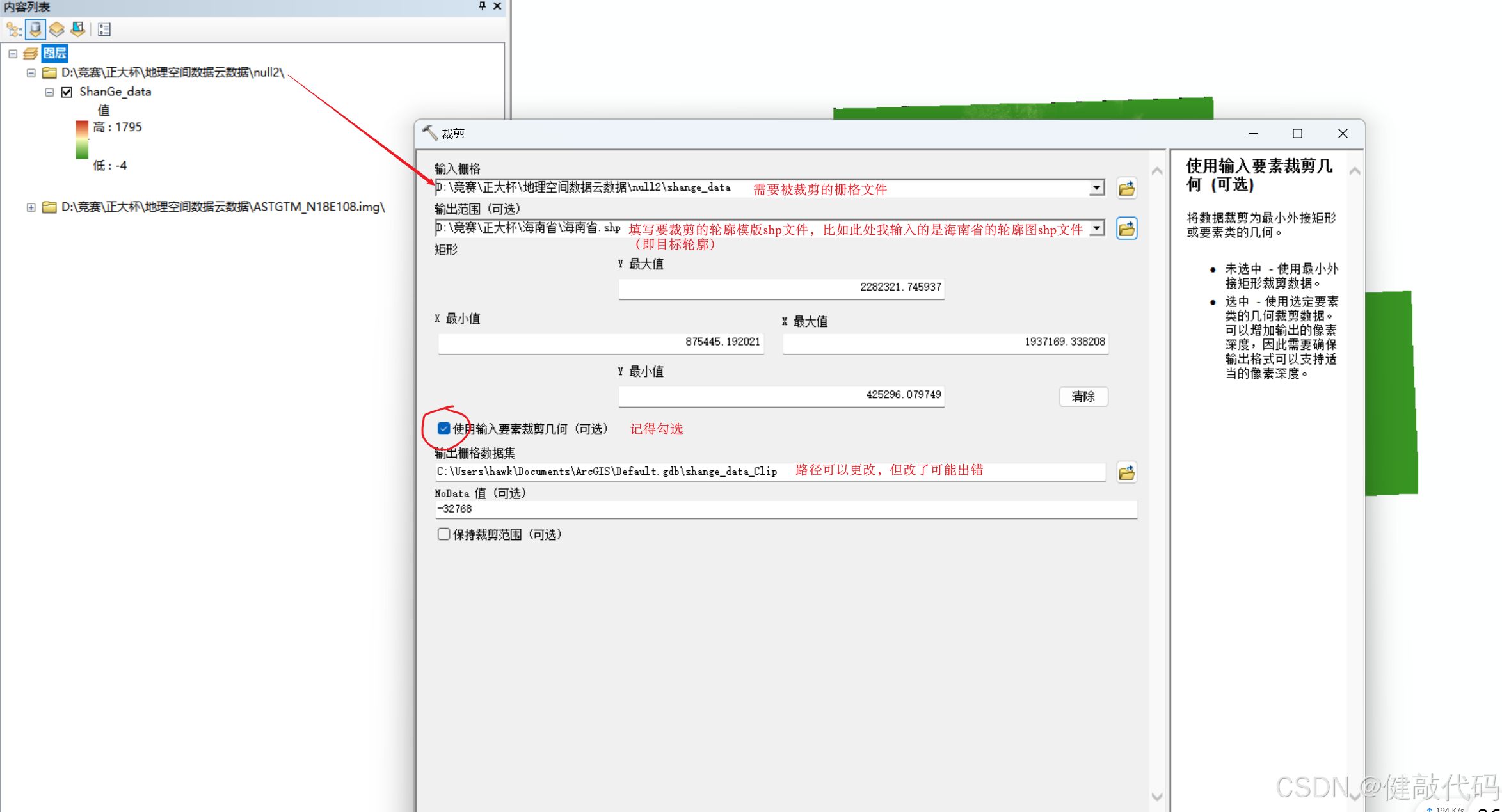

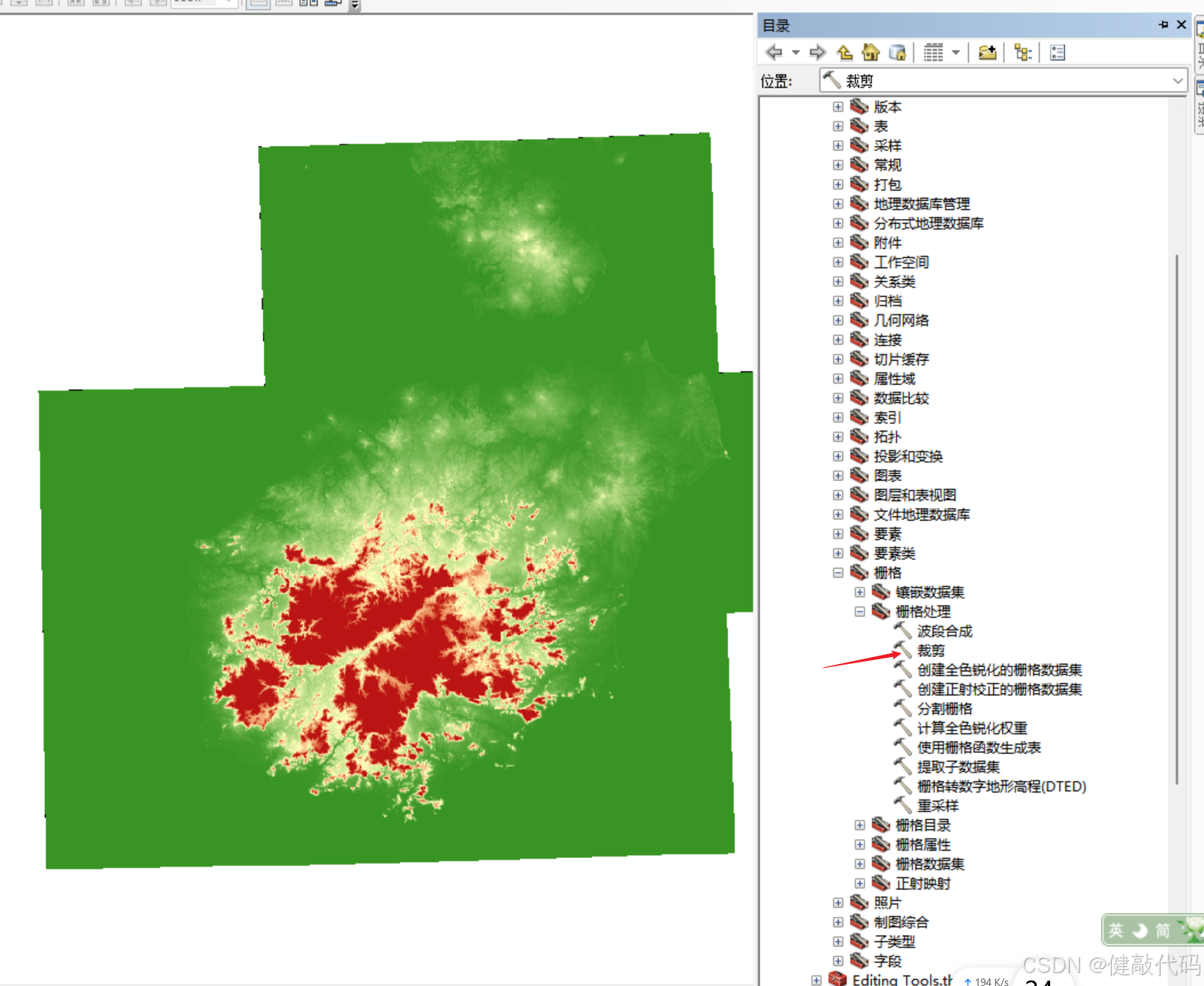

接下来进行根据行裁剪掉多余的地理区域：在系统工具中，数据管理——栅格——栅格处理——裁剪

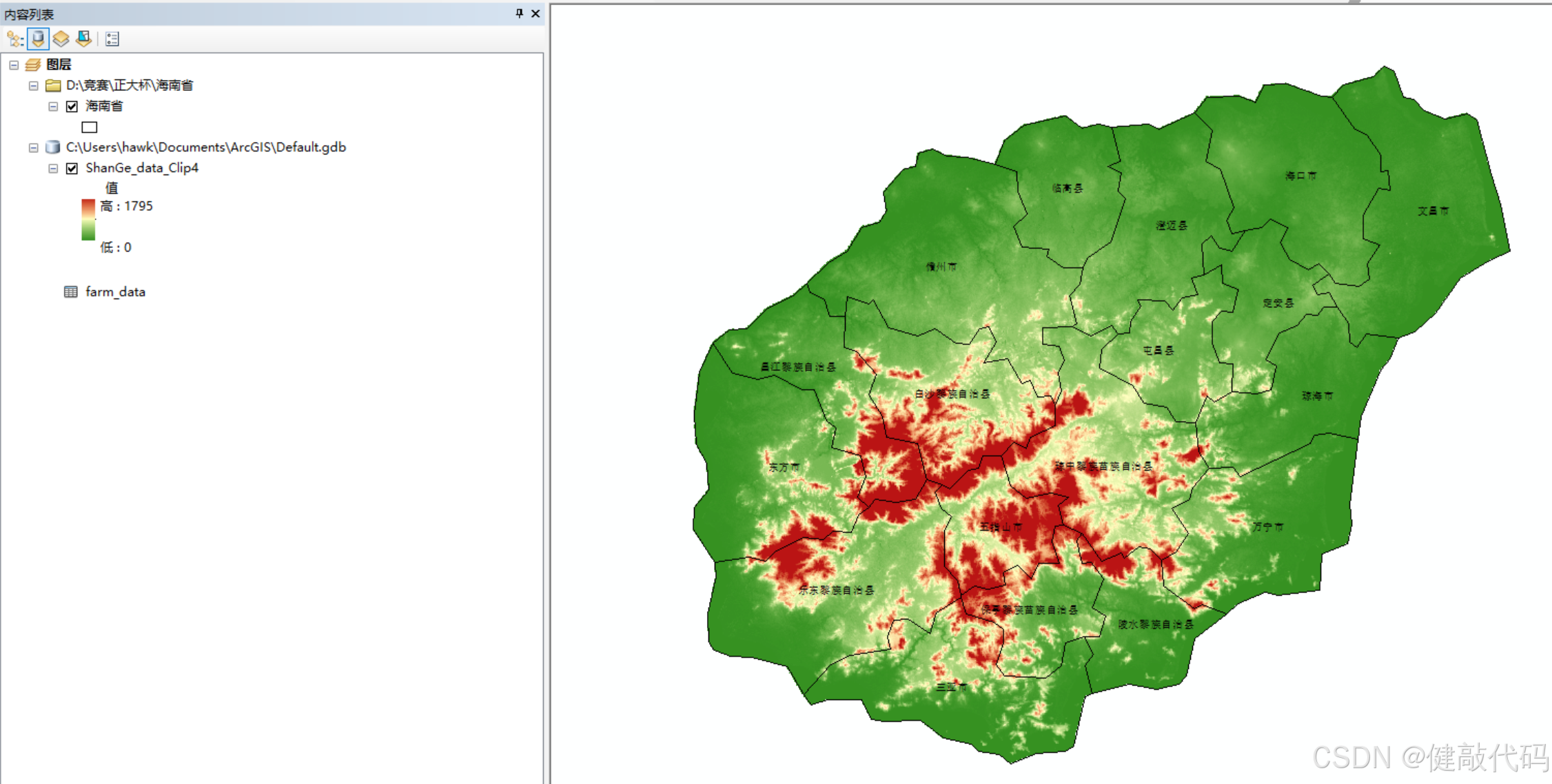

保留裁剪之后输出的文件，删掉之前的文件，重新设置色带，稍作调整之后结果图：

五、根据经纬网添加点

我这里需要在图中标注出调研的6个农场和10个村庄。

如果有根据经纬网在地图上添加特殊点标注的需要，可以看以下步骤，没有的话可以跳过：

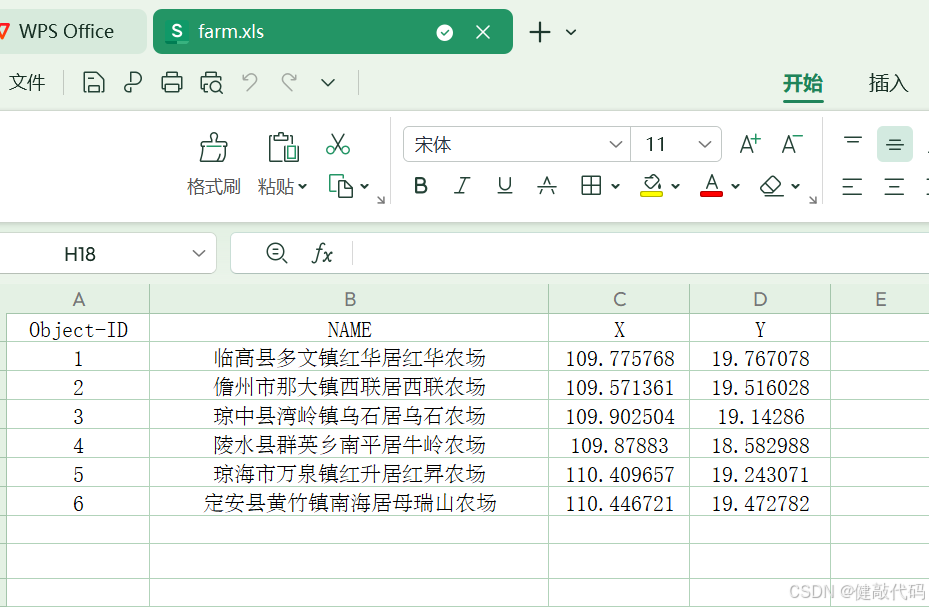

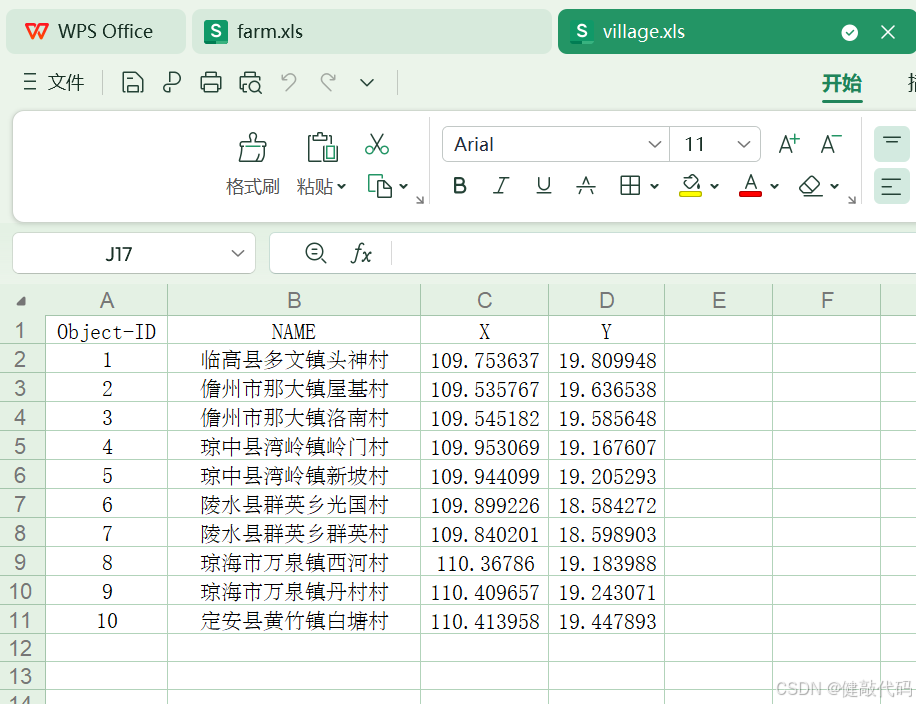

1、把地点汇总成Excel表格形式，总共四列，保存为.xls文件格式（.xlsx不可以直接导入arcmap中），XY分别表示精度和维度。具体如下图所示：

至于如何获取具体的经纬度，我这里调用是高德地图的api，编写Python代码，获取具体地点的数据。

高德地图api获取如下：

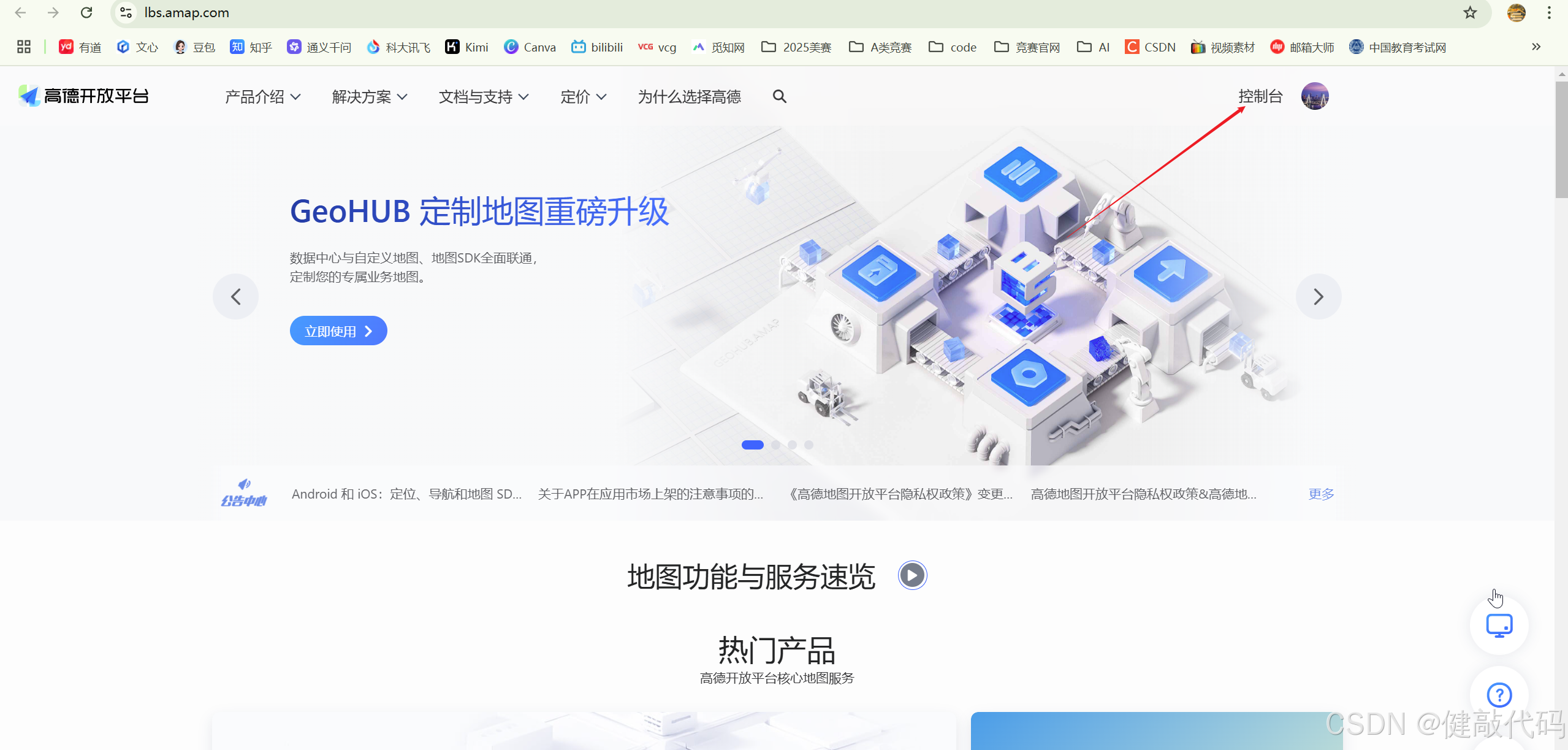

登录高德开放平台，点击右上角控制台

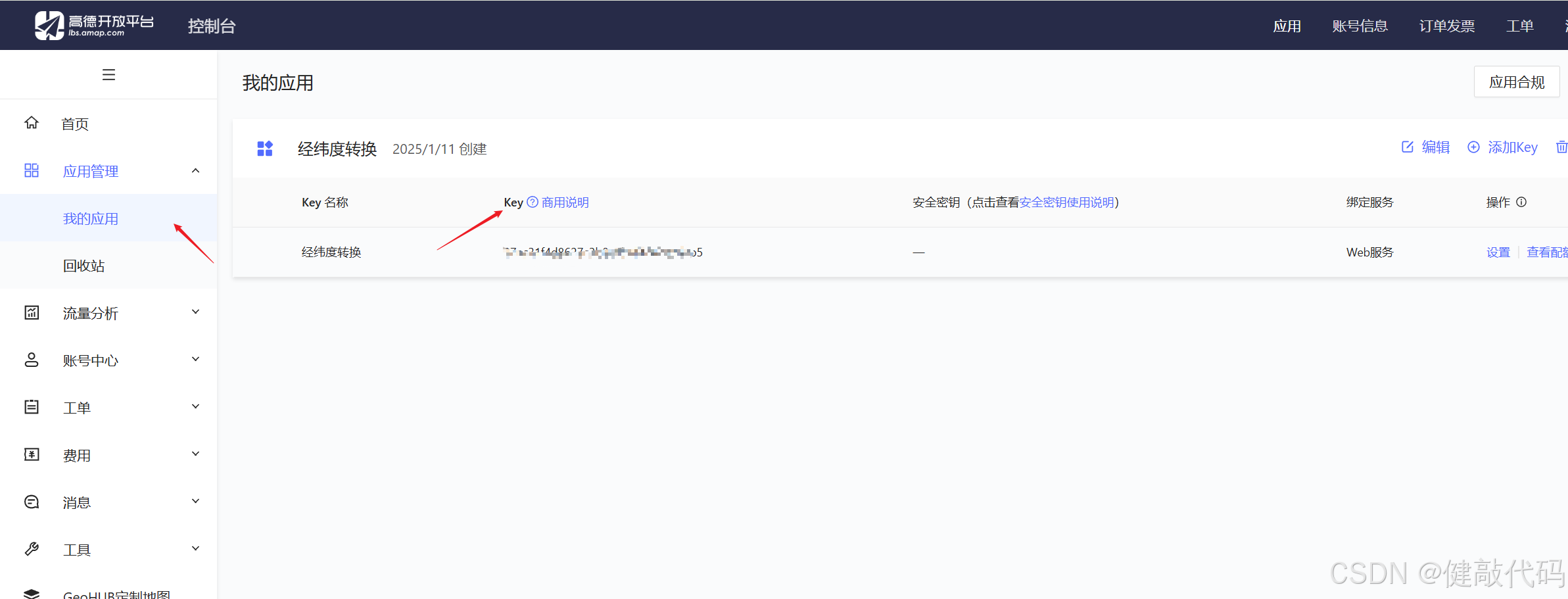

找到应用管理——我的应用，创建一个应用，便有相应的api

填写自己的api到下面代码，替换要查询的地点即可。如果地点过多，也可以利用Python对Excel文件进行处理，读取数据，生成地点列表。（关于获取地点的经纬度，还可以询问AI，AI也会提供代码和指导）

以下是获取某些区域具体经纬度的代码，把列表locations中的区域名称、api_key替换即可。

import requests
import pandas as pd

# 高德地图地理编码API URL
url = "https://restapi.amap.com/v3/geocode/geo"

# 自己的高德地图API密钥
api_key = "填写自己的高德api"


def get_location_coordinates(location_name, api_key):
    params = {
        "address": location_name,
        "key": api_key,
        "output": "JSON",
        "city": "",  # 可选参数，指定城市可以提高查询准确性
    }

    response = requests.get(url, params=params)
    if response.status_code == 200:
        result = response.json()
        if result["status"] == "1" and int(result["count"]) > 0:
            location = result["geocodes"][0]["location"]
            lng, lat = location.split(",")
            return float(lat), float(lng)
        else:
            print(f"Error: {result.get('info', 'Unknown error')}")
            return None, None
    else:
        print(f"HTTP Error: {response.status_code}")
        return None, None


locations = [
    "临高县多文镇红华居红华农场",
    "儋州市那大镇西联居西联农场",
    "琼中县湾岭镇乌石居乌石农场",
    "陵水县群英乡南平居牛岭农场",
    "琼海市万泉镇红升居红昇农场",
    "定安县黄竹镇南海居母瑞山农场",
]

# 创建一个空的DataFrame用于存储结果
df = pd.DataFrame(columns=["Location", "Latitude", "Longitude"])

for location in locations:
    lat, lng = get_location_coordinates(location, api_key)
    if lat and lng:
        df = df._append(
            {"Location": location, "Latitude": lat, "Longitude": lng}, ignore_index=True
        )

# 将DataFrame保存为Excel文件
output_file = "locations_coordinates.xlsx"
df.to_excel(output_file, index=False)

print(f"坐标已成功保存到 {output_file}")

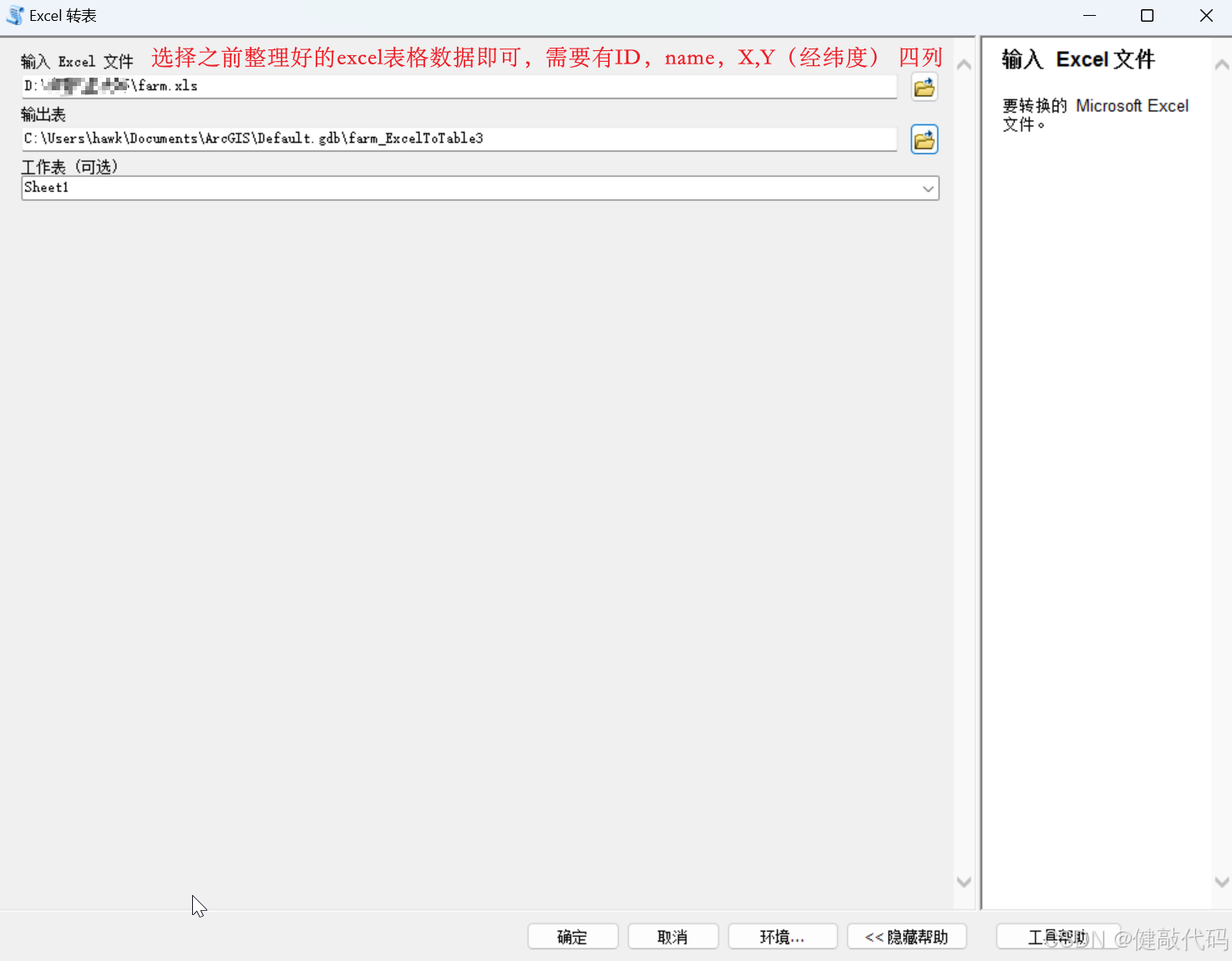

接下来把Excel文件导入arcmap中，需要用到excel转表工具：

先在搜索栏中搜索excel，即可看到excel转表工具

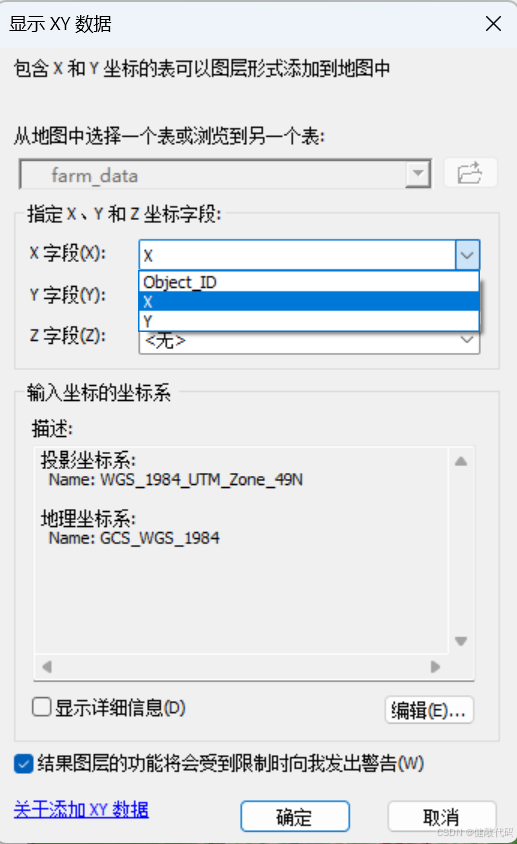

然后右键转换成功的表，XY子段默认即可，点击确定

——→

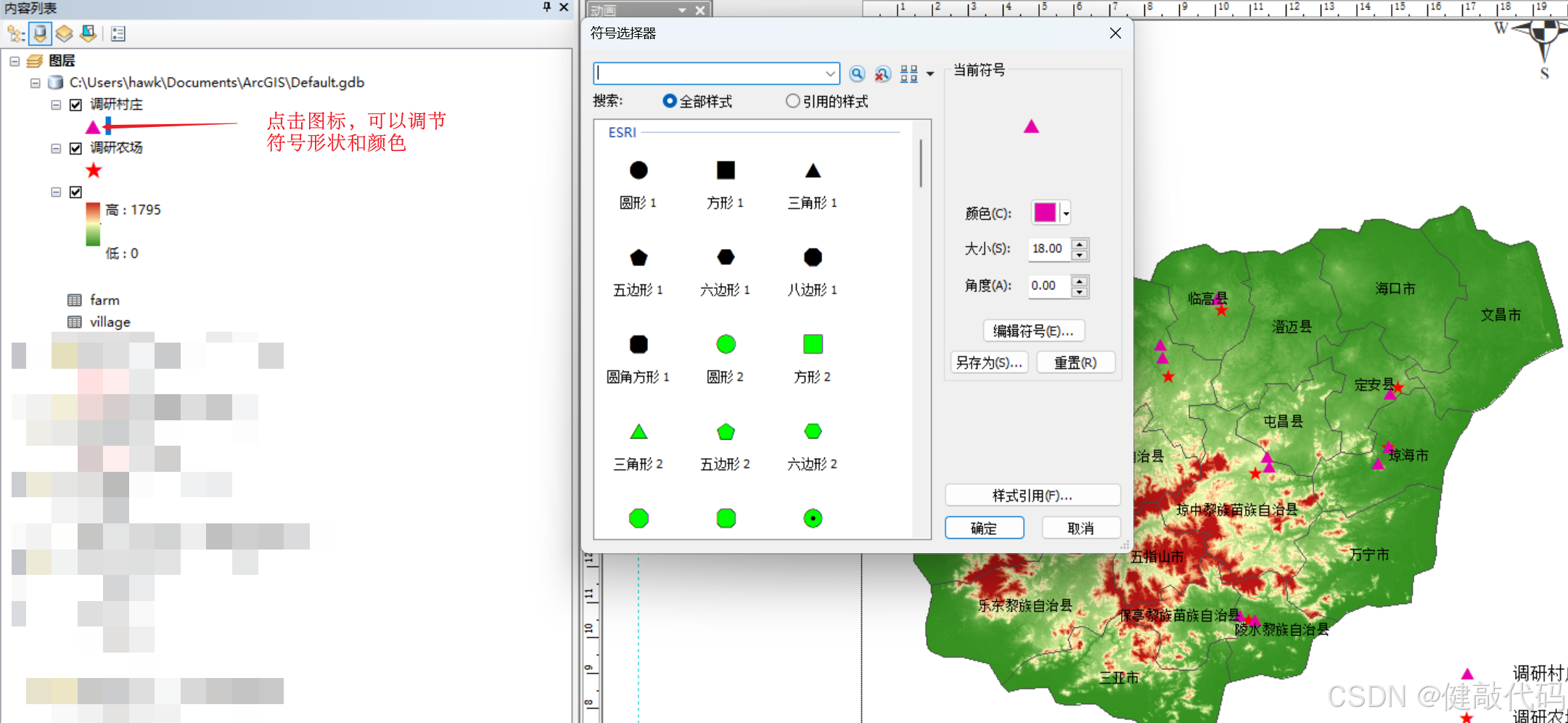

可以看到地点根据经纬度定位在了图上，同样在图层中，可以设置点的形状、大小和颜色：

注意（这个步骤中显示XY数据，我这里遇到问题，时灵时不灵，尚不清楚原因）

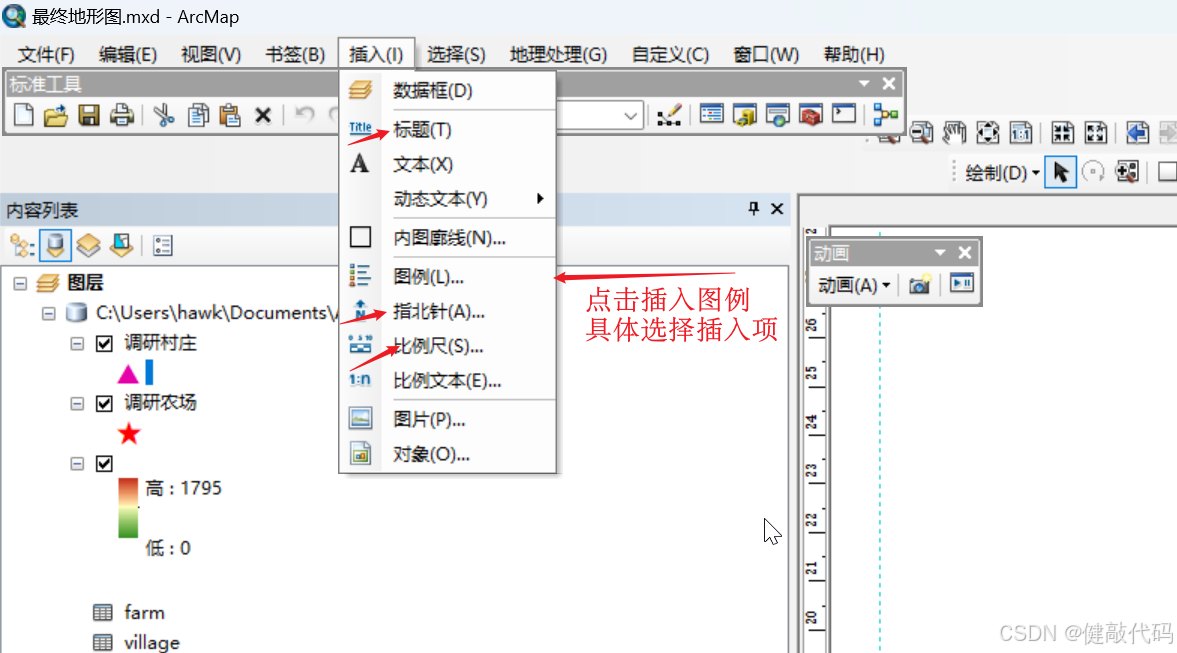

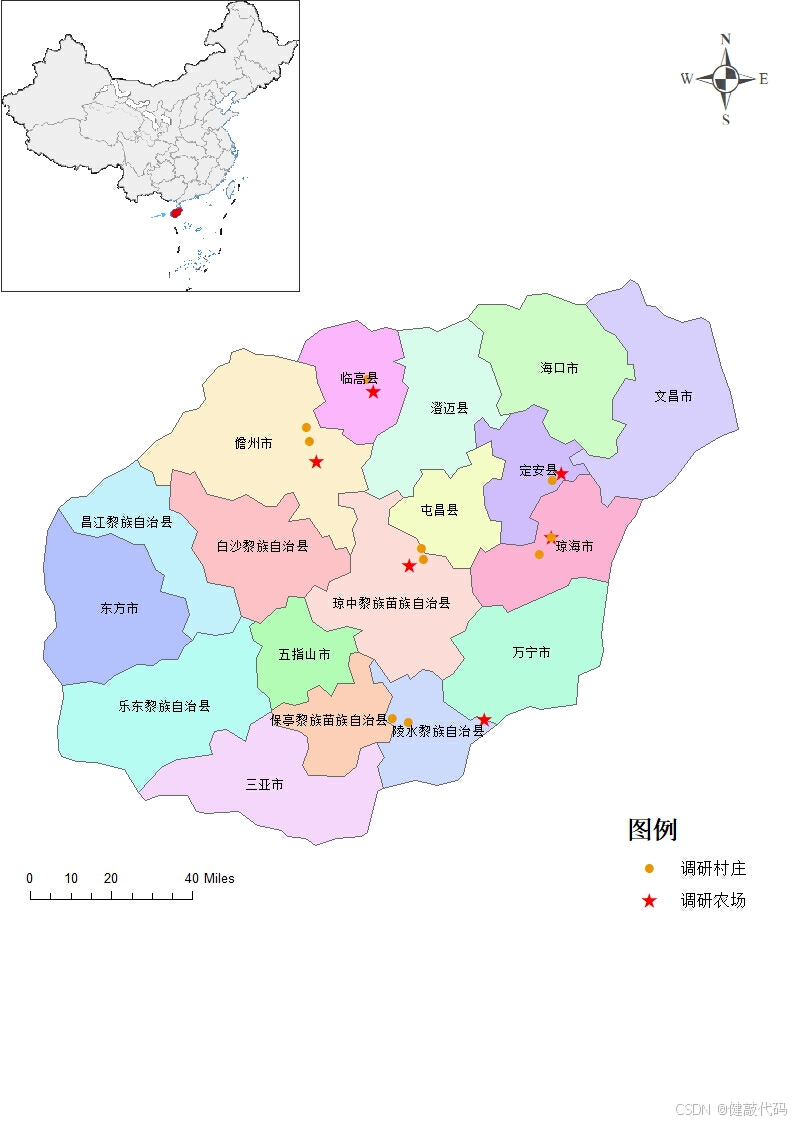

插入比例尺、指南针，使之更加美观：

六、利用网格线突出显示某些区域

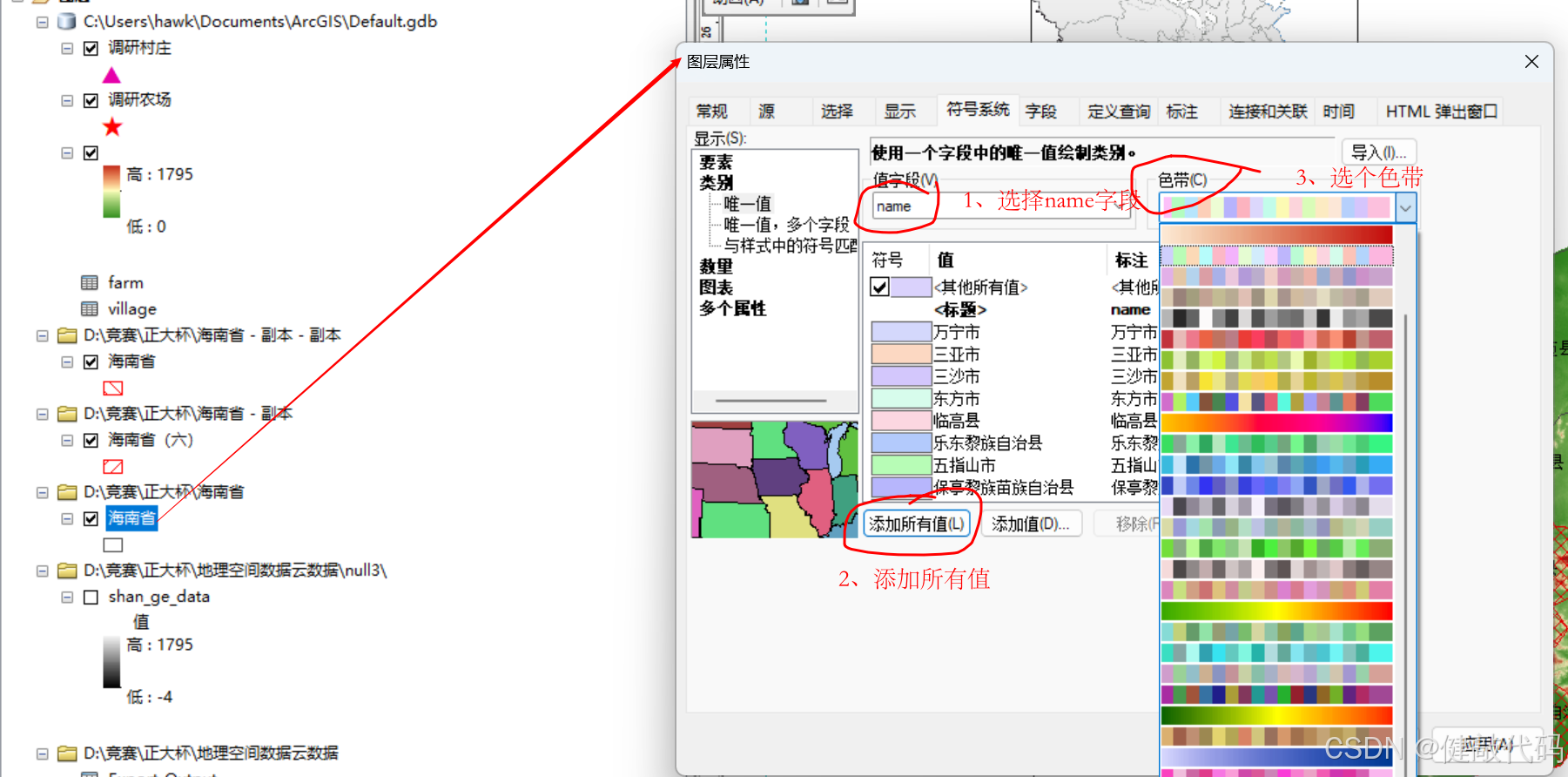

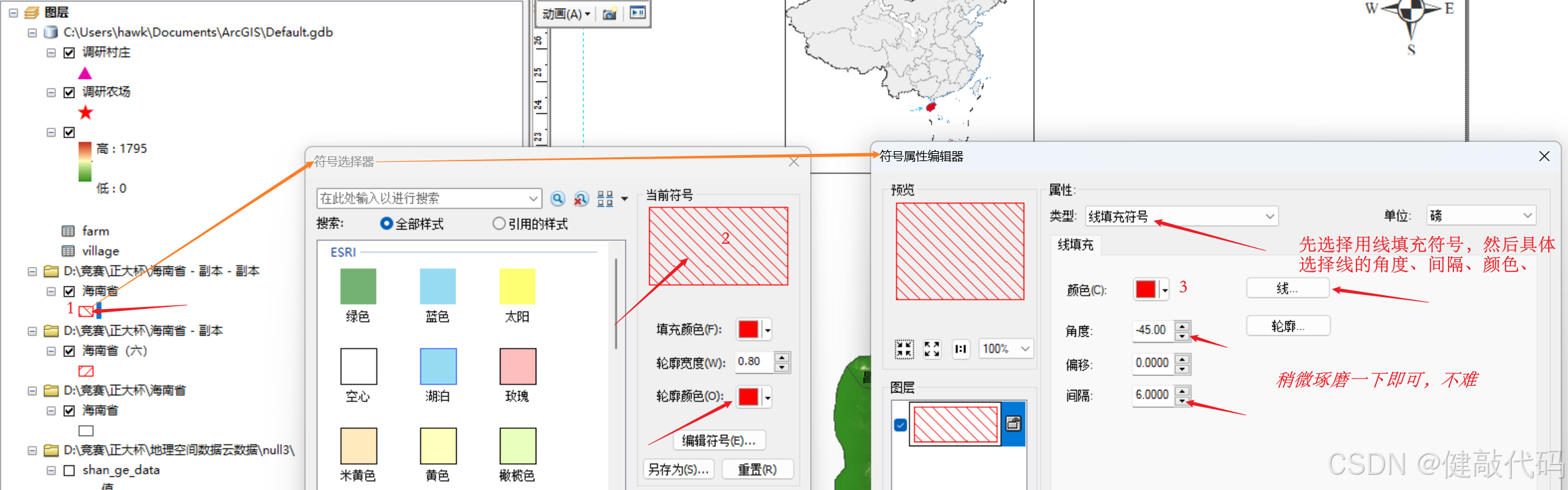

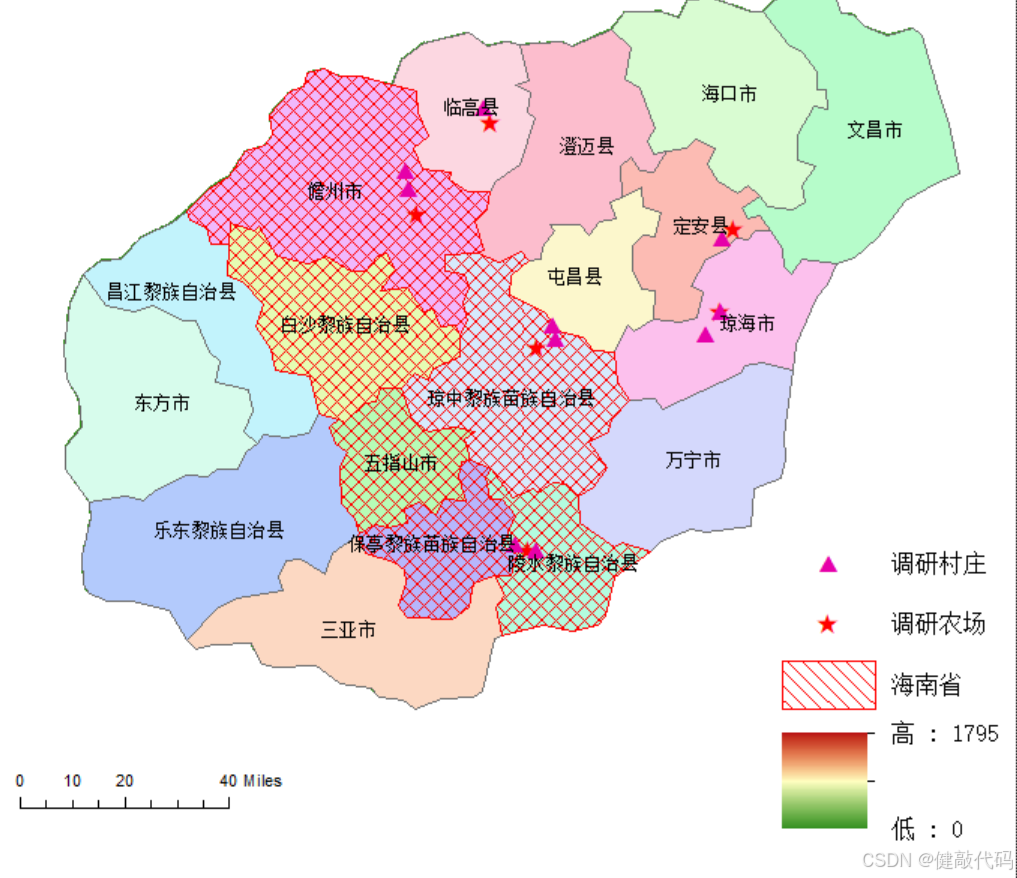

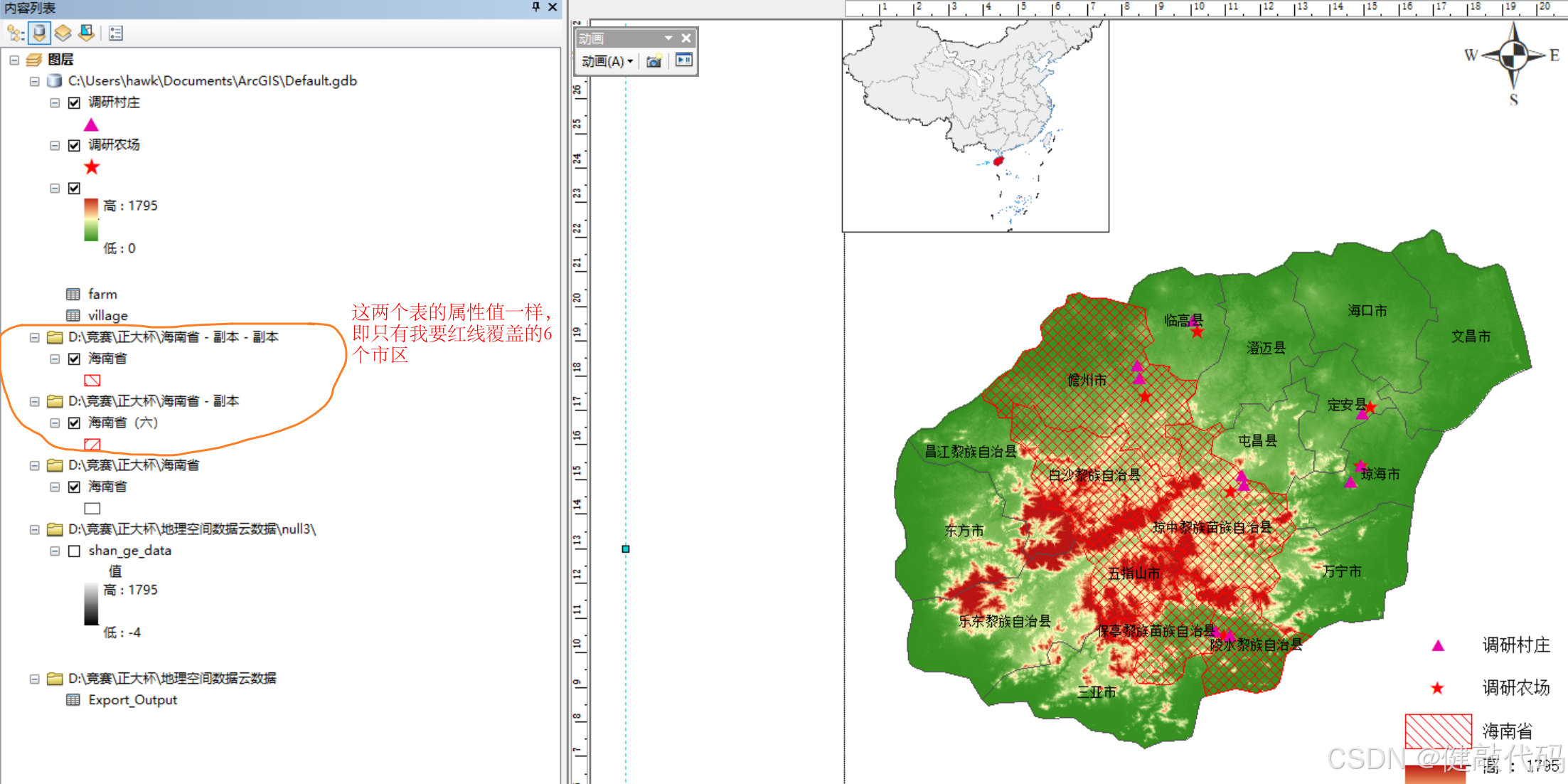

我这里利用图层重叠原理，即导入三个海南省shp文件，便于理解，取个代号a,b,c吧。以a为底图，即显示真个海南省的行政区划。对b进行删除数据操作，保留要突出显示的区域名称，画上 / 即45度方向的斜线。然后在c中进行同样的删除数据操作，保留与b中一样的区域名称，画上 \ 即-45度方向的斜线。这样重叠在图层a上，便形成了网格线，突出显示需要的区域。

注意，我这里把海南省shp文件复制几份，分别放到不同的文件夹中，然后导入arcmap。为什么这样操作呢？因为我这里如果是在同一个文件夹中，对abc中某个文件进行操作，可能会连带操作其他两个文件，但我需要对abc这三个文件进行不同的操作，放入不同文件夹中能解决这个问题。

以下是具体操作：

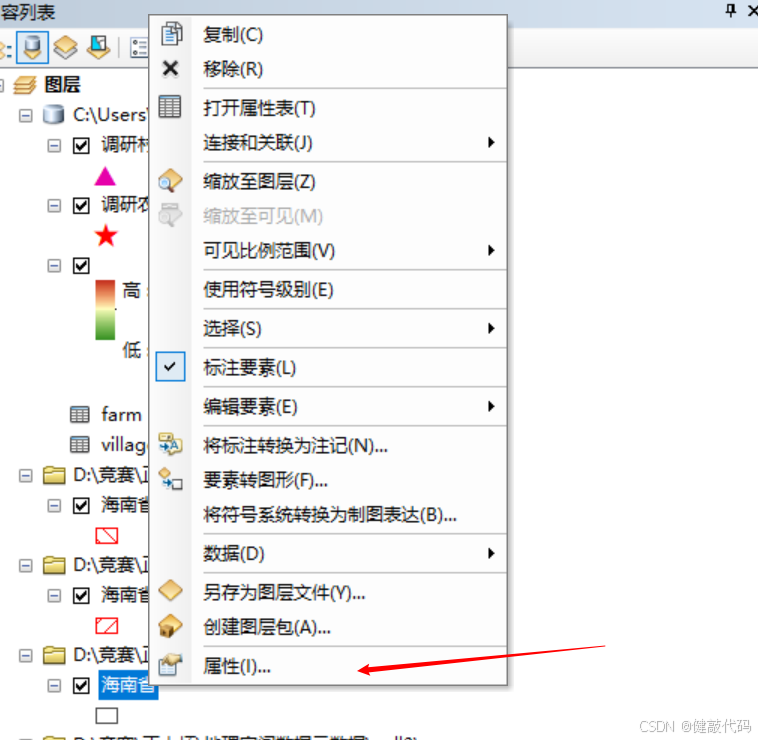

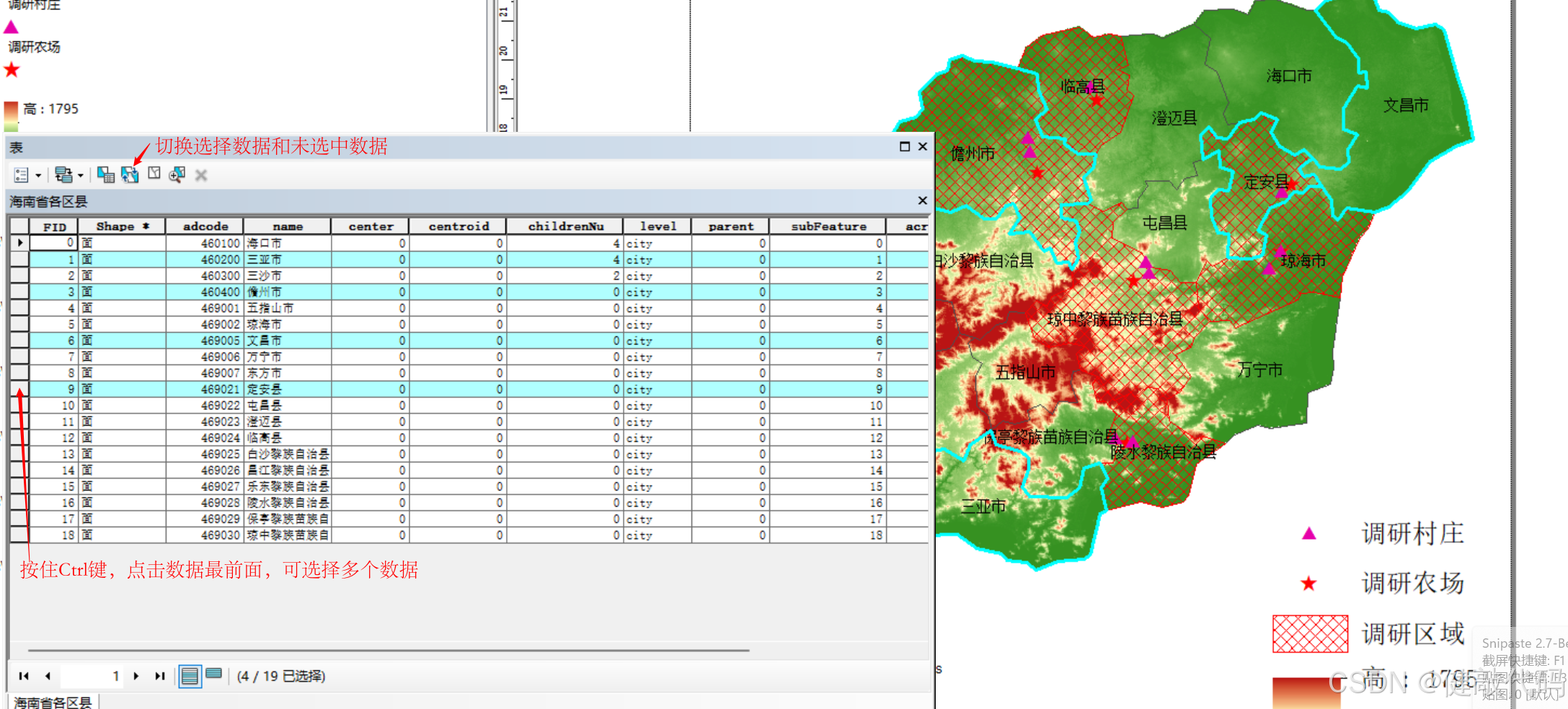

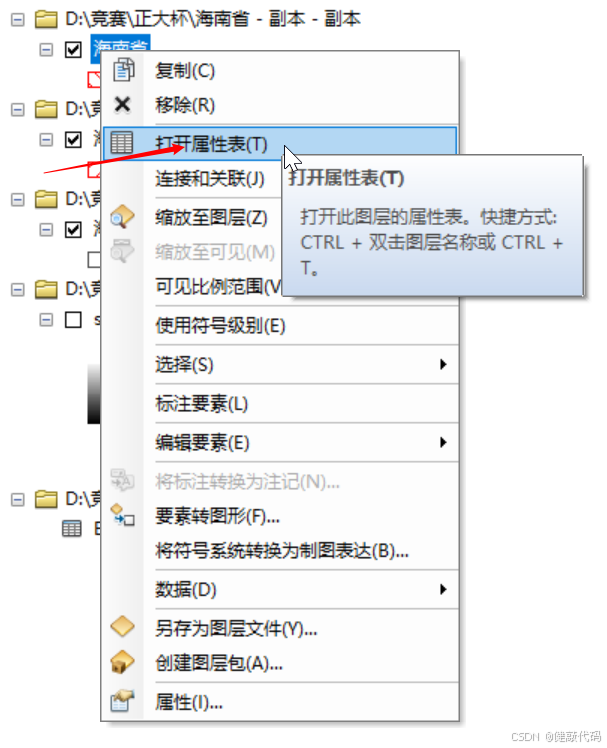

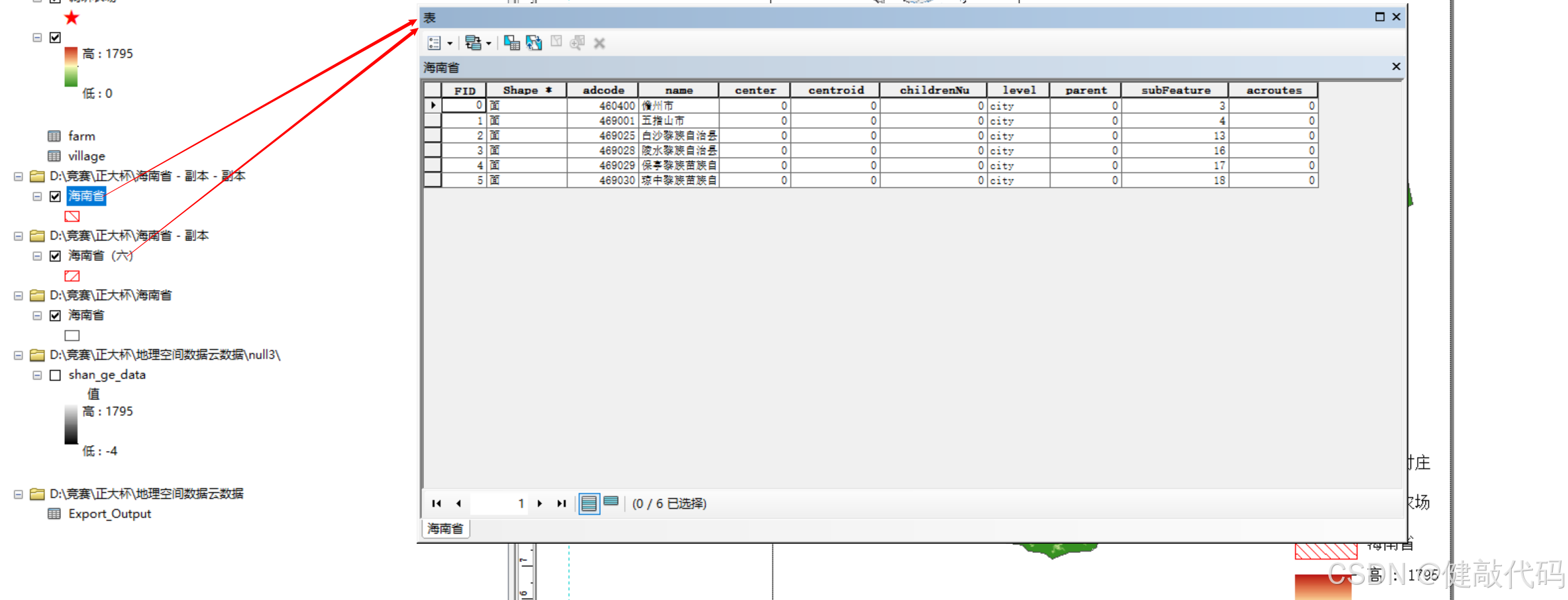

先删减数据，右键文件打开属性表，进行删减数据操作。
