上篇博客讨论了几种特殊的二叉树结构之间的关系,接下来继续讨论非线性结构的图,这部分的概念比较多,在继续往下看前,先来看看图中的基本概念。
一、基本概念
1、图和树

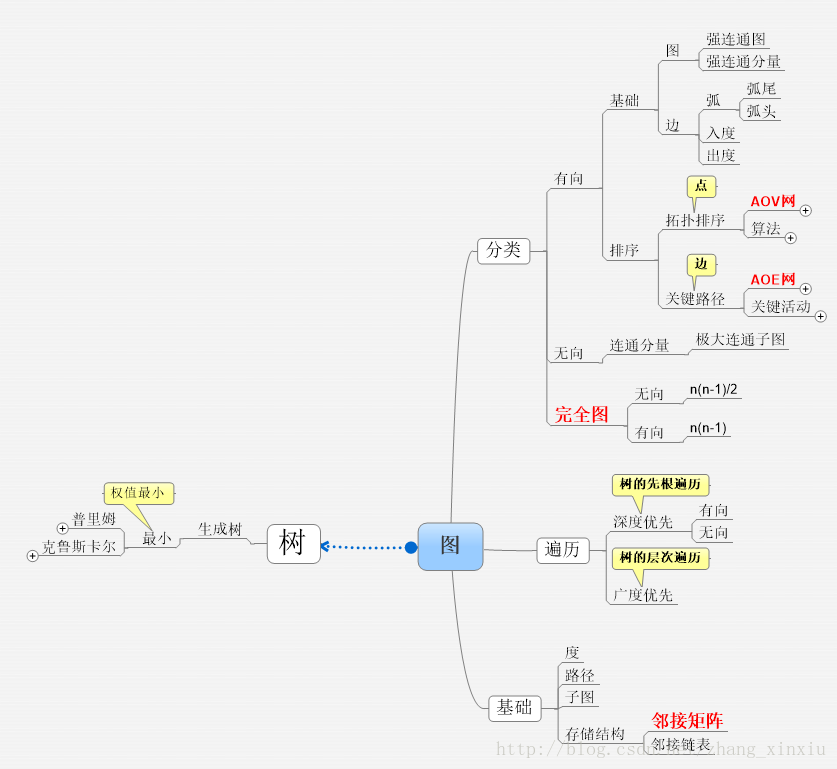

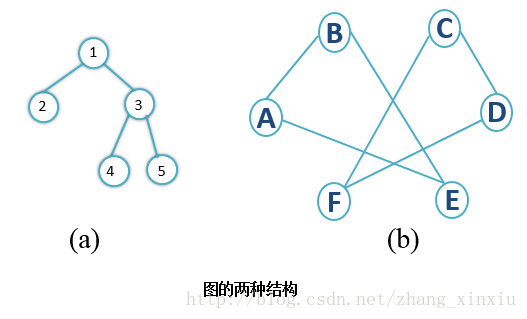

也许你会疑问图和树之间有什么关系吗,来我们看看下面这张有关图的图。
上图中的图(a)很像树结构,其实它是图,所以树是一种特殊的图。树将节点有规律的组合到了一块,所以从某种意义上说树是一种特殊的图结构,图(a)也将是接下来要讨论的生成树。
2、生成树

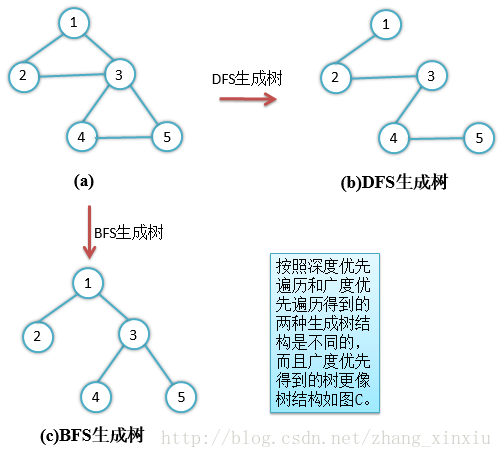

从图中任意一顶点出发遍历图,所经历的边的集合可看做是一个图的生成树,按照深度和广度的不同会得到不同的生成树,得到的生成树也是该图的一个子图。
最小生成树
由于生成树不唯一,从不同的顶点出发可以得到不同的生成树。对连通网来说,边是带权值的,构造出具有最小权值的生成树就是最小生成树。构造最小生成树有多重算法,下面介绍两种最常用的。

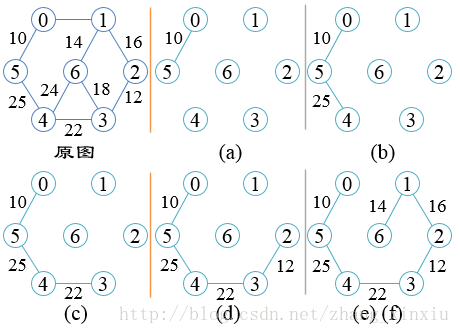

2.1 普利姆算法
构造过程:以一个顶点集合U={μ}作初态,不断寻找与U中顶点相邻且代价最小的边的另一个顶点,扩充U集合直至U中顶点包括所有的顶点为止。

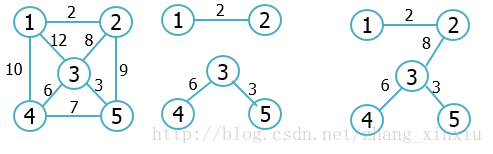

2.2 克鲁斯卡尔算法
构造过程:在图E中选择代价最小的边,若该边依附的顶点落在T中不同的连通分量上,则将此边加入到T中,否则舍去此边而进行选择下一条代价最小的边。
3、图的其它概念

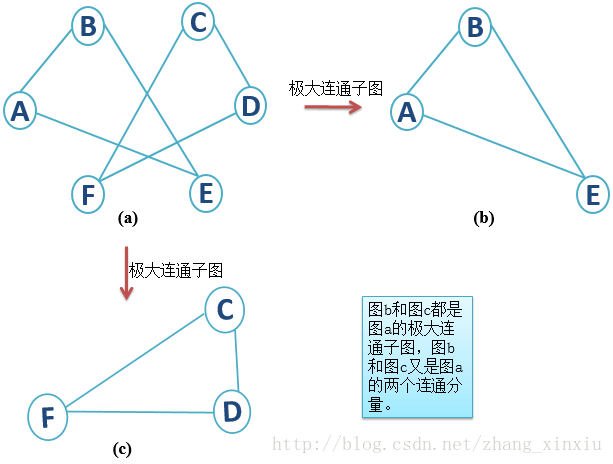

图中有很多概念,其中最让人头疼的是连通分量,连通分量是针对于无向图来说的,另一种是是强连通分量,它针对于有向图来说的,这两种都是指代的极大连通子图。
对于连通分量来说,它指的是一个图中的极大连通子图,一个无向图可以分成几个极大地连通子图,极大相当于数学中的极大值,尽可能多的在子图中增加相连接的节点,示例如上图。
3.1 图的存储结构
图的存储结构有两种,分别是邻接矩阵和邻接链表。邻接矩阵中元素分为0或1,0代表两个顶点之间没有边,1代表两顶点之间有边。邻接链表存储方式,类似于以前说的二叉树的邻接链表存储方式,一个结点指针域指向邻接结点。
3.2 有向图
有向图有很重要的两种网,两种网是在工程领域中定义工程项目实施的一个模型,类似于PERT图。
3.2.2 拓扑排序
AOV网:分为顶点和有向边,其中顶点表示活动,有向边表示顶点之间的优先关系,重要的是顶点,表示了活动。
拓扑排序:依次找出只有输出没有输入的顶点,把得到的顶点排成一个线性结构。
3.2.3 关键路径
AOE网:和AOV网相反,有向边是主体,表示了活动,其中边上的权值表示了活动的持续时间,顶点表示了事件。
关键路径:从源点到汇点,长度最长的路径成为关键路径,要求路径上活动的持续时间最长。
二、结语
至此,有关非线性结构的图的概念进行了一边回顾,其中很不多概念和以前树的概念相似,而且客观来说树是一种特殊的图,所以树的一些概念同样适用于图,另外在图中有两种特殊的网用在工程领域分别是AOV和AOE,两种网的概念很容易理解。
