轨道检测小车是一种检测静态轨道不平顺的便捷工具。它采用电测传感 器、专用便携式计算机等先进检测和数据处理设备,可检测高低、水平、扭曲、轨向等轨道不平顺参数。国外铁路在动静态不平顺差异较小的高平顺线路、无碴轨道线路,以及在新线施工中,整道、检查铺设精度、验收作业质量时,广泛应用轨道检测小车。
GRP1000 测量系统主要由手推式轨检小车和分析软件包两大部分组成。即可单独测量轨道水平,轨距等相对结合参数,也可配合 LEICA TPS 全站仪来实现平面位置和高程的绝对定位测量,上述绝对定位测量通过全站仪的自动目标照准功能以及与GRP1000 之间持续无线电通讯来完成。
测量外业完成后,系统能产生轨道几何测量的综合报表。用户可根据需要定义报表的输出界面,选择性的输出轨道位置、轨距、水平、轨向(短波和长波)、高低(短波和长波)等几何参数。GRP1000 在德国高铁竣工测量、西班牙高铁无碴轨道施工、京津城际轨道第三方检测及武广客运专线施工中得到了很好的应用。

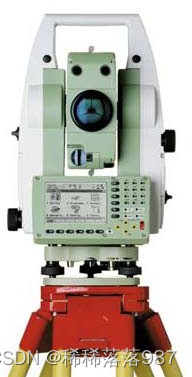

Leica TCRP 1201 全站仪

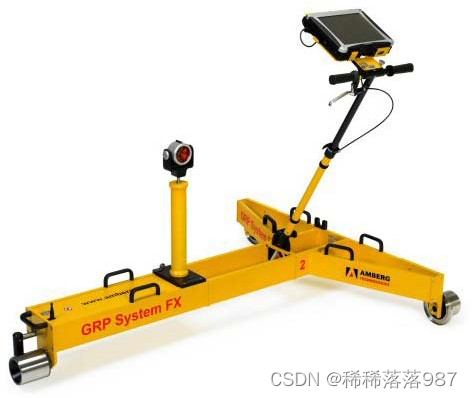

Amberg GRP 1000S

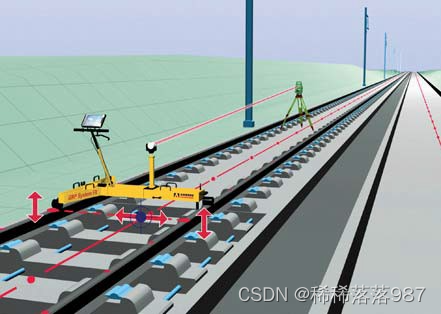

GRP1000 轨道测量系统的测量原理
GRP1000 轨检小车精度如下:
项 目 |
精 度 |
里程 |
光电记数器测量方式 |
测量误差 |
< 0.5% |
里程分辨率 |
±5mm |
轨距(mm) |
1435 |
轨距传感器量程 |
