AUTOSAR PWM驱动模块详解

基于AUTOSAR 4.4.0 SRS 规范文档

目录

• 1. PWM驱动概述
• 2. PWM驱动架构
• 3. PWM驱动配置
• 4. PWM驱动API接口
• 5. PWM驱动状态管理
• 6. PWM驱动典型应用场景
• 7. 总结

---

1. PWM驱动概述

AUTOSAR PWM驱动是AUTOSAR基础软件中的一个重要组件，属于微控制器抽象层(MCAL)。它提供了对微控制器内部PWM单元的初始化和控制功能，支持产生可变脉宽的PWM信号。

PWM(脉宽调制)是一种通过调节脉冲占空比来传递信息或控制功率的技术。在汽车电子系统中，PWM信号被广泛应用于电机控制、LED调光、DC-DC转换器等多种场景。

PWM驱动模块的主要功能包括：

• 配置和初始化PWM通道
• 设置PWM信号的占空比和周期
• 管理PWM通道的输出状态
• 提供PWM边缘通知机制
• 支持电源管理功能

PWM模块支持多个PWM通道，每个通道都链接到微控制器的硬件PWM单元。PWM信号的类型（如中心对齐、左对齐等）由具体实现决定，不在规范中强制规定。

---

2. PWM驱动架构

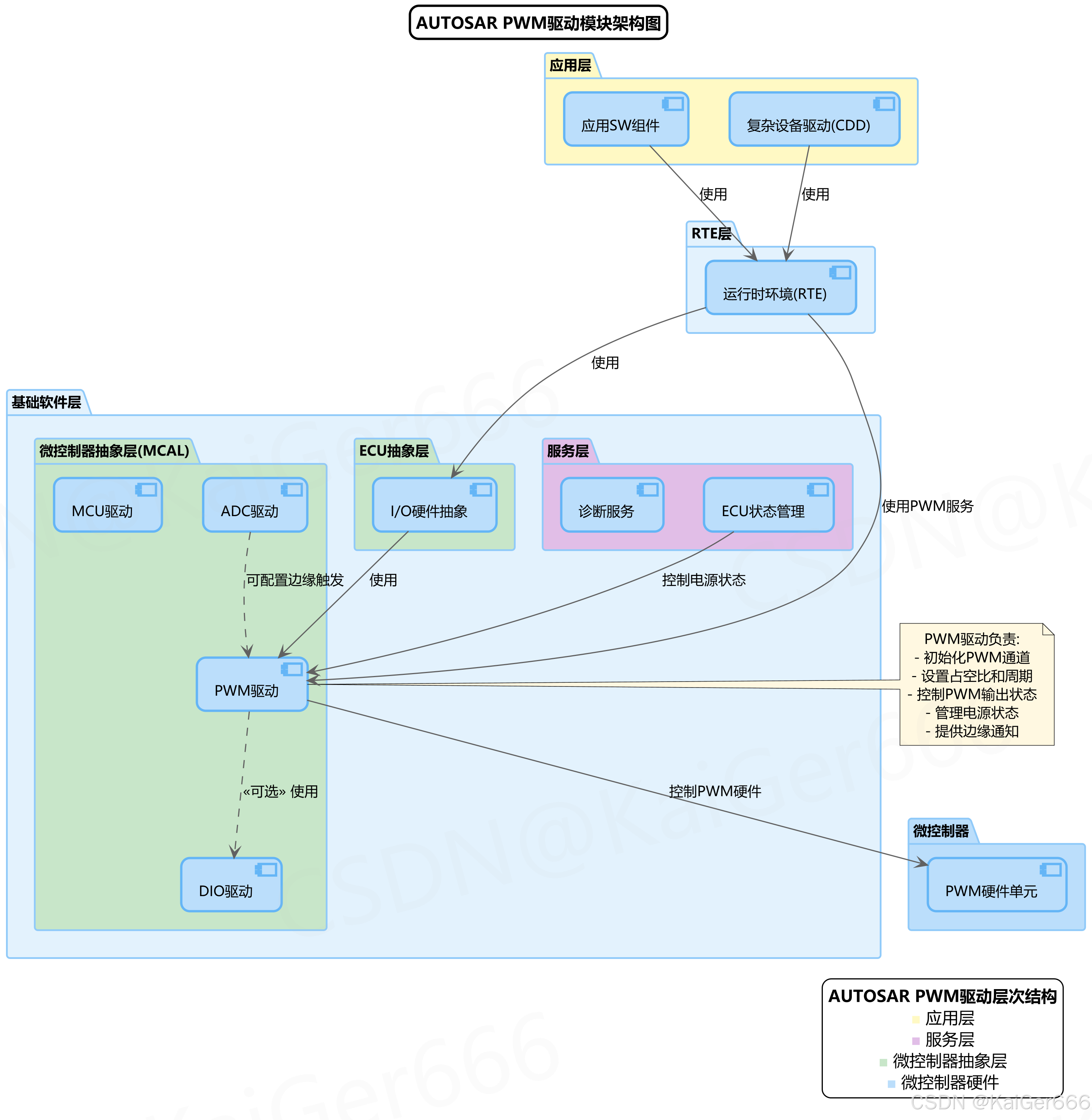

PWM驱动作为AUTOSAR微控制器抽象层的一部分，与其他模块有着明确的层次关系和交互方式。以下架构图展示了PWM驱动在AUTOSAR软件架构中的位置及其与其他组件的关系：

2.1 架构层次分析

1. 应用层

   • 应用SW组件：使用PWM服务的应用软件，如电机控制、灯光控制等
   • 复杂设备驱动(CDD)：可能直接使用PWM驱动的复杂设备驱动

2. RTE层

   • 运行时环境：连接应用层和基础软件层，提供标准化的接口

3. 基础软件层

   • 服务层：包含ECU状态管理，负责控制PWM模块的电源状态
   • ECU抽象层：包含I/O硬件抽象，可能会调用PWM驱动
   • 微控制器抽象层：包含PWM驱动及相关的其他驱动（DIO、ADC等）

4. 微控制器硬件

   • PWM硬件单元：实际生成PWM信号的微控制器硬件模块

2.2 模块交互分析

1. 应用层与RTE层交互

   • 应用软件通过RTE调用PWM服务，无需关心底层实现细节
