AUTOSAR V2X GeoNetworking 模块分析

车联网地理网络协议解析与实现

目录

• 1. 概述
• 2. 模块架构分析
  • 2.1 AUTOSAR V2X GeoNetworking 在BSW架构中的位置
    • 2.1.1 架构层次说明
    • 2.1.2 模块间关系
  • 2.2 V2X GeoNetworking 模块内部组件结构
    • 2.2.1 核心组件
    • 2.2.2 接口说明
• 3. 消息处理流程
  • 3.1 消息传输和接收序列
    • 3.1.1 消息发送流程
    • 3.1.2 消息接收流程
    • 3.1.3 伪名变更处理
  • 3.2 消息处理状态图
    • 3.2.1 主要状态说明
    • 3.2.2 关键处理规则
• 4. 总结

1. 概述

AUTOSAR (AUTomotive Open System ARchitecture) 是汽车电子软件的开放式标准化架构，用于开发复杂的电子控制单元 (ECU) 软件。本文分析了AUTOSAR标准中的Vehicle-2-X GeoNetworking (V2xGn) 模块，该模块是实现车辆通信技术的关键组件。

V2X（Vehicle-to-Everything）通信是指车辆与周围环境中的实体（其他车辆、基础设施、行人等）之间的信息交换。地理网络（GeoNetworking）是V2X通信的一个关键部分，它使用地理位置信息进行数据路由，支持基于位置的消息传递。

---

2. 模块架构分析

2.1 AUTOSAR V2X GeoNetworking 在BSW架构中的位置

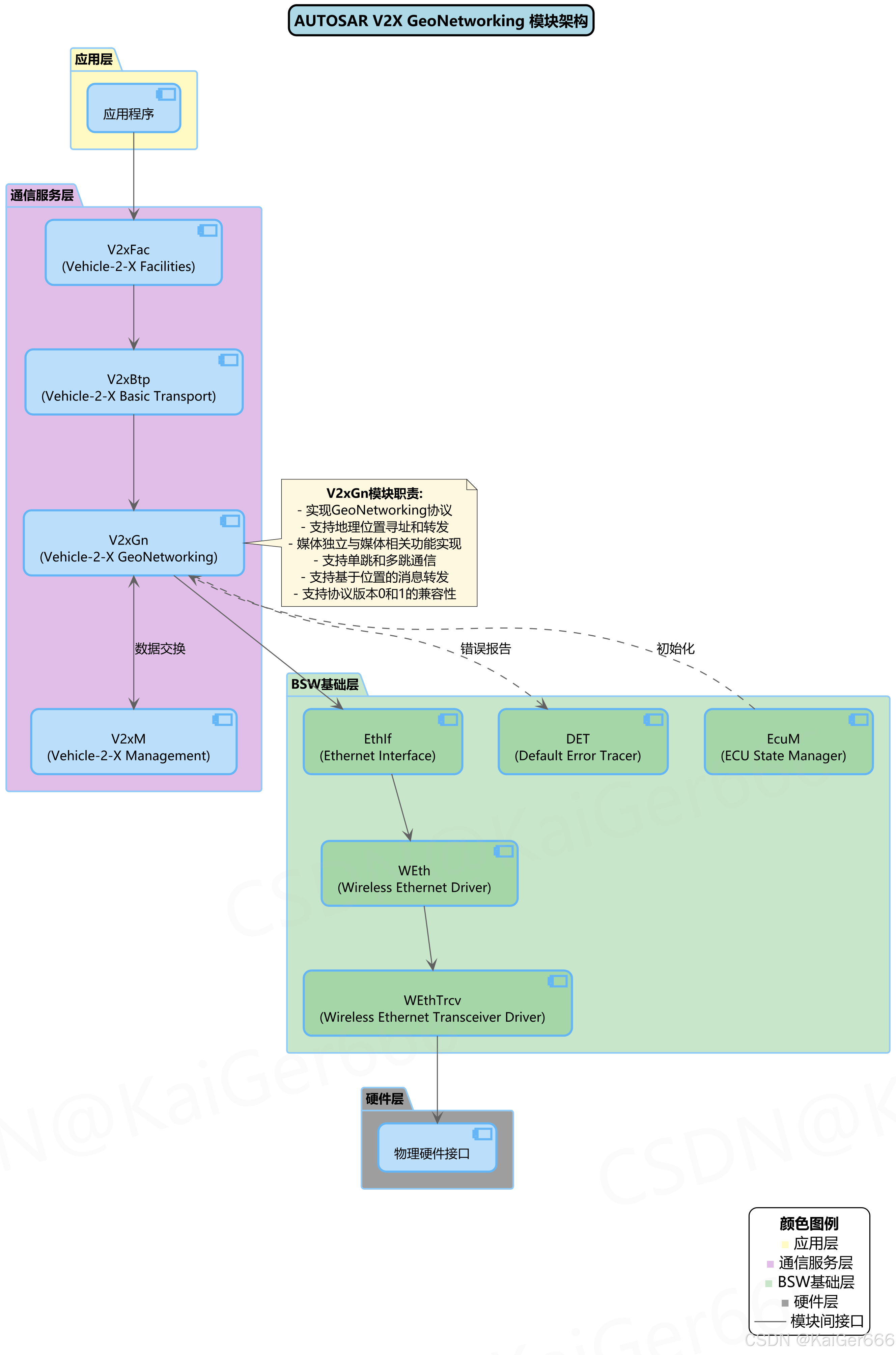

V2xGn模块是AUTOSAR基础软件（BSW）的一部分，它与其他V2X相关模块共同构成了完整的V2X通信栈。下图展示了V2xGn模块在AUTOSAR软件架构中的位置。

2.1.1 架构层次说明

1. 应用层：包含具体的应用程序，如安全警告、交通效率应用等。
2. 通信服务层：
   • V2xFac (Vehicle-2-X Facilities)：提供应用层支持和消息生成功能。
   • V2xBtp (Vehicle-2-X Basic Transport)：基本传输协议，提供端口管理。
   • V2xGn (Vehicle-2-X GeoNetworking)：提供基于地理位置的寻址和路由。
   • V2xM (Vehicle-2-X Management)：管理V2X通信的各个方面，包括安全和配置。
3. BSW基础层：
   • EthIf (Ethernet Interface)：提供以太网通信接口。
   • WEth (Wireless Ethernet Driver)：无线以太网驱动。
   • WEthTrcv (Wireless Ethernet Transceiver Driver)：无线以太网收发器驱动。
   • DET (Default Error Tracer)：错误追踪器。
   • EcuM (ECU State Manager)：管理ECU状态。
4. 硬件层：物理通信接口。

2.1.2 模块间关系

• V2xGn模块接收来自V2xBtp的数据并通过EthIf将其传输出去。
• V2xGn与V2xM交换数据，如位置信息和安全参数。
• 当发生错误时，V2xGn向DET报告。
• EcuM负责V2xGn模块的初始化。

V2xGn模块实现了GeoNetworking协议，该协议支持基于位置的寻址和消息转发，使得车辆能够与特定地理区域内的其他车辆进行通信。

2.2 V2X GeoNetworking 模块内部组件结构

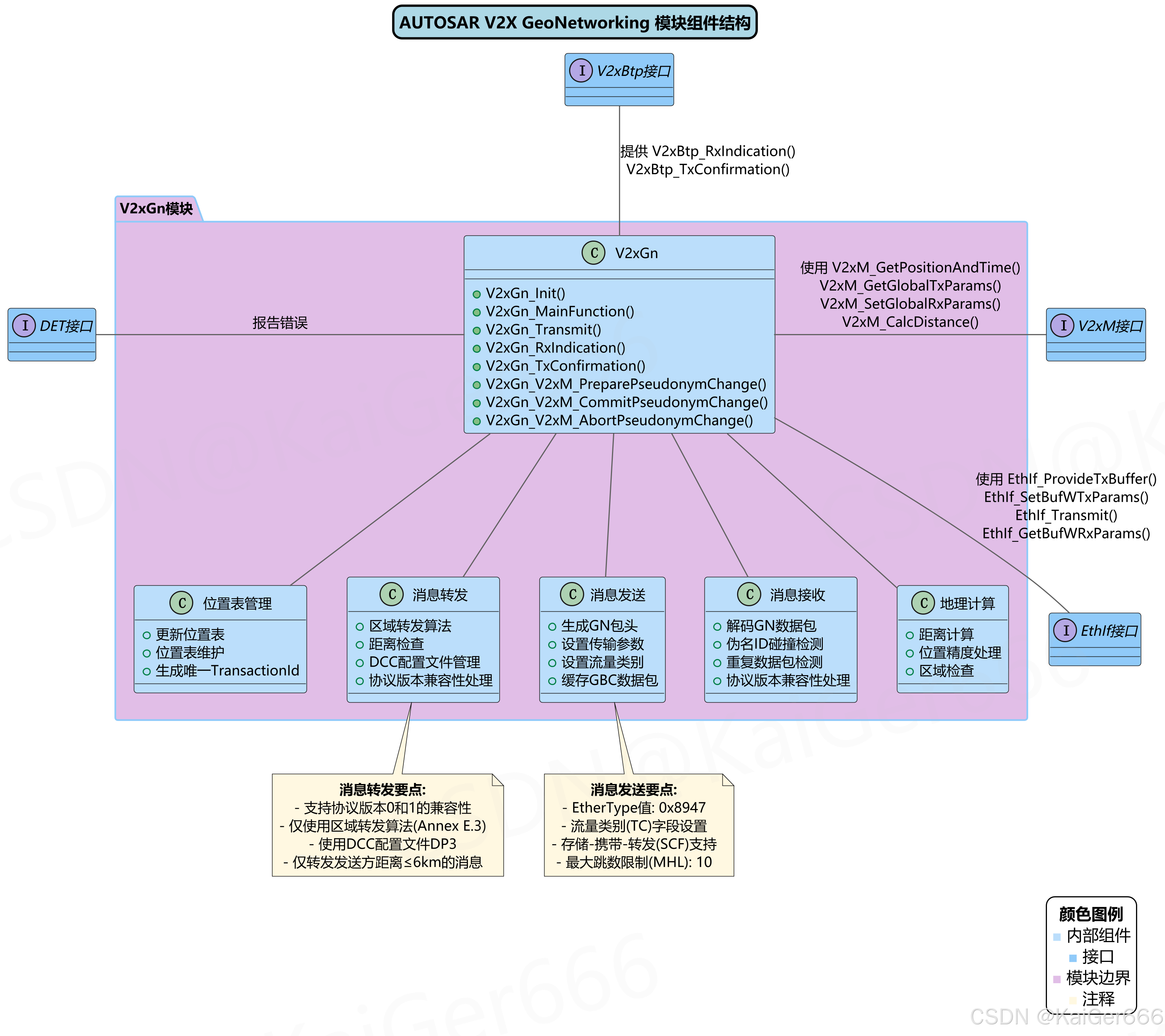

下图展示了V2xGn模块的内部组件结构和与外部模块的接口关系。

2.2.1 核心组件

1. V2xGn主模块：

   • 提供初始化和周期性处理功能（V2xGn_Init, V2xGn_MainFunction）
   • 处理消息传输和接收（V2xGn_Transmit, V2xGn_RxIndication）
   • 管理伪名更改（V2xGn_V2xM_PreparePseudonymChange等）

2. 位置表管理：

   • 维护邻近ITS站点的位置信息
   • 定期更新位置表
   • 为接收到的数据包生成唯一的TransactionId

3. 消息转发：

   • 实现区域转发算法
   • 执行距离检查，确保只转发来自6km以内发送方的消息
   • 管理DCC配置文件
   • 处理不同协议版本的兼容性

4. 消息发送：

   • 生成GeoNetworking包头
   • 设置传输参数
   • 配置流量类别
   • 支持GBC（GeoBroadcast）数据包的缓存功能

5. 消息接收：

   • 解码GeoNetworking数据包
   • 检测伪名ID碰撞
   • 实现重复数据包检测
   • 确保与不同协议版本的兼容性

6. 地理计算：

   • 计算地理距离
   • 处理位置精度
   • 执行区域检查

2.2.2 接口说明

1. V2xBtp接口：

   • 提供V2xBtp_RxIndication回调，通知BTP层接收到的消息
   • 提供V2xBtp_TxConfirmation回调，确认消息传输状态

2. EthIf接口：

   • 使用EthIf_ProvideTxBuffer获取传输缓冲区
   • 通过EthIf_SetBufWTxParams设置传输参数
   • 调用EthIf_Transmit发送数据包
   • 使用EthIf_GetBufWRxParams获取接收参数

3. V2xM接口：

   • 调用V2xM_GetPositionAndTime获取位置和时间信息
   • 使用V2xM_GetGlobalTxParams和V2xM_SetGlobalRxParams交换CBR信息
   • 通过V2xM_CalcDistance计算地理距离

4. DET接口：

   • 在开发模式下报告错误

通过这些组件和接口，V2xGn模块能够实现基于地理位置的消息路由和转发功能，支持V2X通信中的地理定位服务。

---

3. 消息处理流程

3.1 消息传输和接收序列

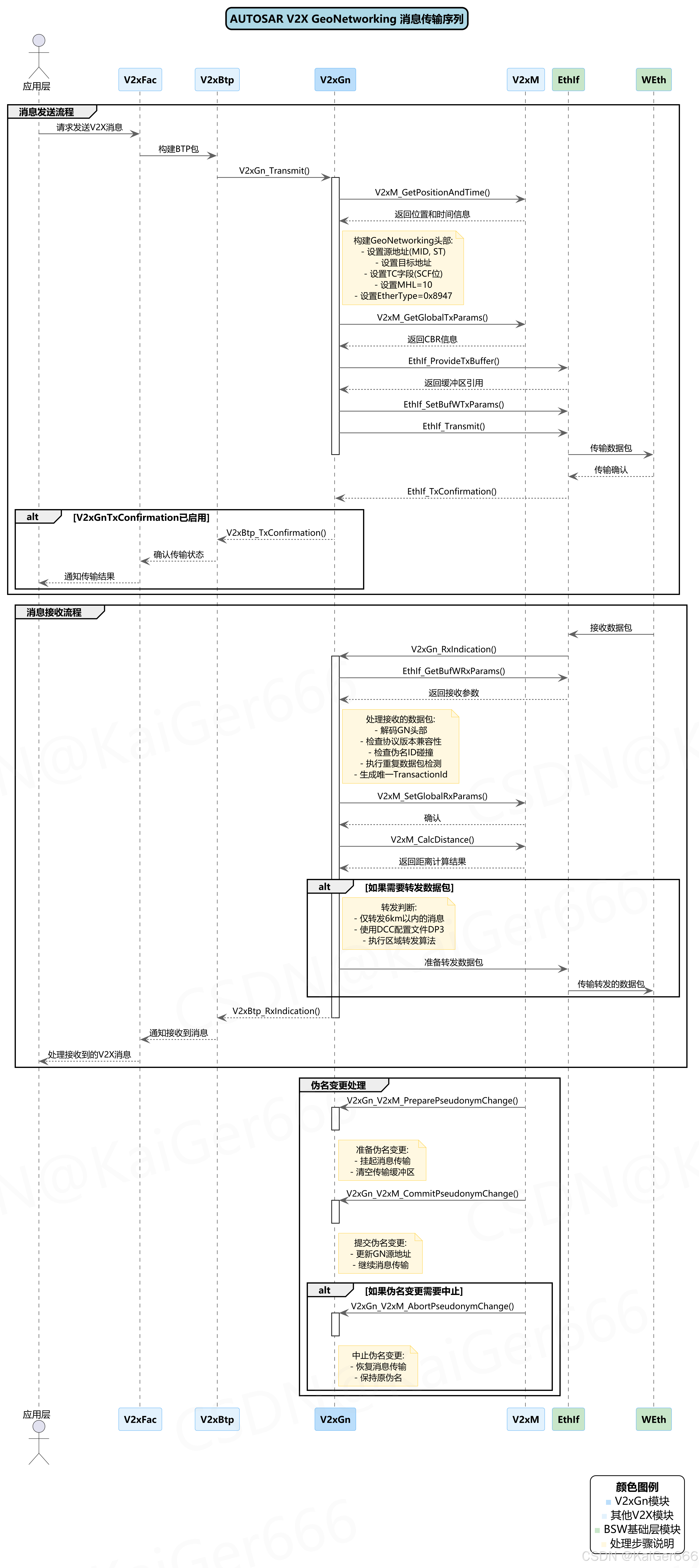

下图详细展示了V2xGn模块中消息传输和接收的序列流程，以及伪名变更处理过程。

3.1.1 消息发送流程

1. 应用层请求发送V2X消息
2. V2xFac构建应用层消息并传递给V2xBtp
3. V2xBtp构建BTP包并调用V2xGn_Transmit
4. V2xGn从V2xM获取位置和时间信息
5. V2xGn构建GeoNetworking头部，包括：
   • 设置源地址（MID, ST）
   • 设置目标地址
   • 设置流量类别字段（TC）
   • 设置最大跳数限制（MHL=10）
   • 设置EtherType值（0x8947）
6. V2xGn获取CBR信息
7. V2xGn通过EthIf获取传输缓冲区
8. V2xGn设置传输参数
9. V2xGn调用EthIf_Transmit发送数据包
10. 传输确认后，如果V2xGnTxConfirmation已启用，V2xGn通知上层传输状态

3.1.2 消息接收流程

1. WEth接收到数据包并通知EthIf
2. EthIf调用V2xGn_RxIndication通知V2xGn
3. V2xGn获取接收参数
4. V2xGn处理接收到的数据包：
   • 解码GN头部
   • 检查协议版本兼容性
   • 检查伪名ID碰撞
   • 执行重复数据包检测
   • 生成唯一TransactionId
5. V2xGn将CBR信息传递给V2xM
6. V2xGn计算发送方距离
7. 根据需要，V2xGn可能转发数据包：
   • 仅转发6km以内的消息
   • 使用DCC配置文件DP3
   • 执行区域转发算法
8. V2xGn通知V2xBtp接收到消息
9. 消息向上传递至应用层

3.1.3 伪名变更处理

1. V2xM发起伪名变更请求（V2xGn_V2xM_PreparePseudonymChange）
2. V2xGn暂停消息传输并清空缓冲区
3. V2xM确认变更（V2xGn_V2xM_CommitPseudonymChange）
4. V2xGn更新GN源地址并恢复消息传输
5. 如需中止变更，V2xM调用V2xGn_V2xM_AbortPseudonymChange

这种精确的消息处理机制确保了V2X通信的可靠性和安全性，同时支持基于地理位置的高效数据路由。

3.2 消息处理状态图

下图展示了V2xGn模块的消息处理状态转换图，描述了模块在不同场景下的状态变化。

3.2.1 主要状态说明

1. 初始化状态：

   • 模块由EcuM初始化
   • 通过V2xGn_Init()完成初始化并进入运行状态

2. 运行状态：

   • 空闲：等待消息发送或接收请求

   • 处理发送请求：响应V2xGn_Transmit()调用

   • 请求传输缓冲区：通过EthIf_ProvideTxBuffer()获取缓冲区

   • 设置传输参数：通过EthIf_SetBufWTxParams()设置参数

   • 传输数据包：调用EthIf_Transmit()发送数据包

   • 处理接收指示：响应V2xGn_RxIndication()

   • 获取接收参数：通过EthIf_GetBufWRxParams()获取参数

   • 解析GN包头：解析GeoNetworking包头

   • 验证包有效性：按照一系列规则检查数据包有效性

   • 处理本地接收：处理以本地为目标的数据包

   • 判断转发：决定是否需要转发数据包

   • 准备转发数据包：准备转发符合条件的数据包

3. 伪名变更状态：

   • 伪名变更准备：暂停消息传输，清空缓冲区
   • 伪名变更提交：更新GN源地址，恢复传输

4. 错误处理状态：

   • 处理各种错误类型：参数错误(V2XGN_E_PARAM)、指针错误(V2XGN_E_PARAM_POINTER)、未初始化错误(V2XGN_E_UNINIT)、初始化失败(V2XGN_E_INIT_FAILED)

3.2.2 关键处理规则

1. V2xGn_MainFunction周期性处理：

   • 定期更新和维护位置表
   • 通过V2xM_GetPositionAndTime获取最新信息

2. 数据包有效性验证规则：

   • 仅接收6km距离内的消息
   • 支持协议版本0和1
   • 检测伪名ID碰撞
   • 执行重复数据包检测

3. 数据包转发条件：

   • 使用区域转发算法(Annex E.3)
   • 应用DCC配置文件DP3
   • 仅转发6km距离内的消息
   • 对GeoBroadcast数据包支持存储-携带-转发机制

这个状态机清晰地展示了V2xGn模块在不同操作阶段的状态转换，有助于理解模块的工作流程和内部逻辑。

---

4. 总结

AUTOSAR V2X GeoNetworking模块是实现车联网通信的关键组件，它通过地理位置信息实现车辆间的高效通信。本文从多个角度分析了V2xGn模块：

1. 架构视角：阐明了V2xGn在AUTOSAR BSW架构中的位置，及其与其他模块的交互关系。
2. 组件视角：详细描述了V2xGn内部的组件结构和功能分工。
3. 流程视角：展示了消息发送、接收和处理的完整序列。
4. 状态视角：说明了模块在不同条件下的状态变化及转换规则。

V2xGn模块实现了ETSI标准定义的GeoNetworking协议，支持以下关键功能：

• 基于地理位置的寻址和路由
• 单跳和多跳通信
• 区域消息转发
• 伪名管理（用于隐私保护）
• 与旧协议版本的兼容性

这些功能共同支持了V2X通信中的安全警告、交通效率提升等关键应用，为智能交通系统提供了坚实的通信基础。

V2xGn模块的设计充分考虑了汽车环境的特殊需求，如：

• 移动性支持（车辆位置变化）
• 隐私保护（伪名机制）
• 有限通信范围（距离限制和转发机制）
• 高可靠性要求（消息确认机制）

通过这些设计，V2xGn模块能够在复杂多变的道路环境中提供稳定可靠的通信服务，促进智能交通系统的广泛应用和发展。
