一、Mermaid简介
Mermaid 是一个基于 JavaScript 的图表绘制库,它可以用于创建流程图、状态图、时序图以及甘特图等各种类型的图表。它以 HTML 形式渲染图表,而不是生成静态图片,这使得它更加灵活和安全。
-
项目地址:Mermaid 官方项目地址
-
项目应用:Mermaid 用于在 web 环境中创建各种类型的图表。它可以用于文档、技术博客、项目文档等等,特别适合于与 Markdown 结合使用。Mermaid 可以帮助用户以直观的方式展示各种流程、状态、时序等信息,从而提高文档的可读性和可理解性。
二、mermaid的使用方法
1、流程图
当使用Mermaid创建流程图时,我们可以按照以下步骤进行操作。
步骤 | 语法示例 | 说明 |
---|---|---|
1. 定义流程图方向 | graph 方向描述 | 方向描述可以是:TB (从上到下)、BT (从下到上)、RL (从右到左)、LR (从左到右) |
2. 定义节点 | id[文字] id(文字) id((文字)) id>文字] id{文字} | 用于定义不同类型的节点,如矩形、圆角矩形、圆形、旗帜状节点、菱形节点等 |
3. 连接节点 | id1-->id2 id1-.->id3 id1-.text.->id4 id1==text==>id5 | 通过箭头连接节点,可以选择添加箭头类型和文字 |
4. 添加子图表 | subgraph 子图表名称 子图表中的描述语句... end | 可以在图表中添加子图表以组织复杂信息 |

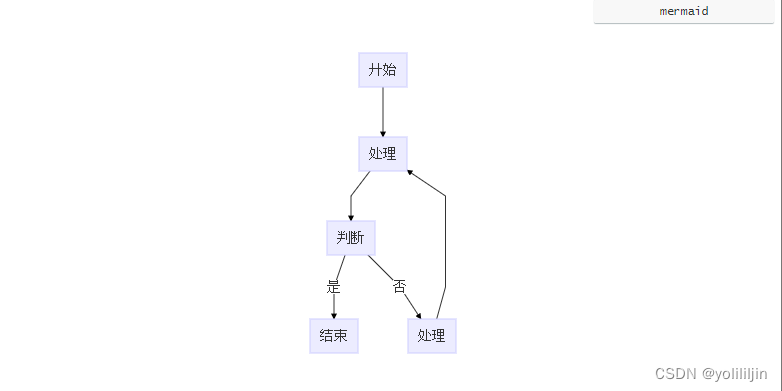

下面是一个示例,演示如何使用Mermaid创建一个简单的流程图:
graph TB A[开始] --> B[处理] B --> C[判断] C --是--> D[结束] C --否--> E[处理] E --> B
这个流程图的语法解释如下:
-
第一步,定义了一个从上到下(Top to Bottom)的流程图。
-
接着定义了四个节点:A、B、C、D,分别代表开始、处理、判断和结束。
-
使用箭头连接了这些节点,箭头表示流程的方向。
-
判断节点C的两个分支,如果是,流程走向结束节点D,如果否,流程回到处理节点B。
2、序列图
当使用Mermaid创建序列图时,我们可以按照以下步骤进行操作。
步骤 | 语法示例 | 说明 |
---|---|---|
1. 开始序列图 | sequenceDiagram | 用于开始一个序列图 |
2. 定义参与者 | participant 参与者1 participant 参与者2 | 用于定义参与者,可以为其指定简称 |
3. 描述消息传递 | [参与者1][消息线][参与者2]:消息体 | 用于描述消息的发送者、接收者以及消息内容 |
4. 处理中状态 | [参与者]+ 或 [参与者]- | 在消息线末尾添加+ 表示消息接收者进入“处理中”状态,添加- 表示离开“处理中”状态 |
5. 标注 | Note 位置表述 参与者: 标注文字 | 用于在图中添加标注信息 |
6. 循环 | loop 循环的条件 循环体描述语句 end | 用于创建循环结构 |
7. 判断 | alt 条件 1 描述 分支 1 描述语句 else 条件 2 描述 分支 2 描述语句 end | 用于创建条件分支结构 |

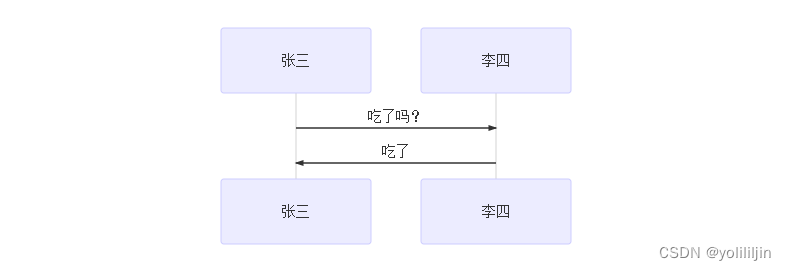

下面是一个示例,演示如何使用Mermaid创建一个简单的序列图:
sequenceDiagram participant A as 张三 participant B as 李四 A->>B: 吃了吗? B->>A: 吃了
这个序列图的语法解释如下:
-
第一步,开始一个序列图。
-
定义了两个参与者,分别为张三(A)和李四(B)。
-
通过
A->>B: 吃了吗?
描述了张三向李四发送了一个消息:“吃了吗?”。 -
紧接着,通过
B->>A: 吃了
描述了李四的回复:“吃了”。 -
整个序列图结束。
3、ER图
当使用Mermaid创建架构图时,我们可以按照以下步骤进行操作。以下是一个简单的表格,用于展示Mermaid架构图的基本教学:
步骤 | 语法示例 | 说明 |
---|---|---|
1. 开始架构图 | graph LR 子图表中的描述语句... end | 用于开始一个架构图 |
2. 定义节点 | id1(节点1) id2(节点2) | 用于定义节点,可以带有文字描述 |
3. 连接节点 | id1 --> id2 id1 --- id2 id1 ==> id2 | 用于连接节点,可以选择箭头类型 |
4. 添加子图表 | subgraph 子图表名称 子图表中的描述语句... end | 可以在图表中添加子图表以组织复杂信息 |

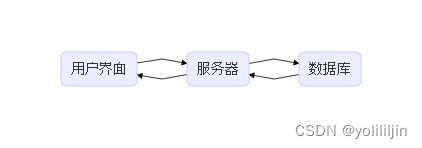

下面是一个示例,演示如何使用Mermaid创建一个简单的架构图:
graph LR A(用户界面) --> B(服务器) B --> C(数据库) C --> B B --> A
这个架构图的语法解释如下:
-
第一步,开始一个架构图。
-
定义了三个节点:用户界面(A)、服务器(B)和数据库(C)。
-
通过箭头连接了这些节点,表示了它们之间的关系。
三、Mermaid的应用实例

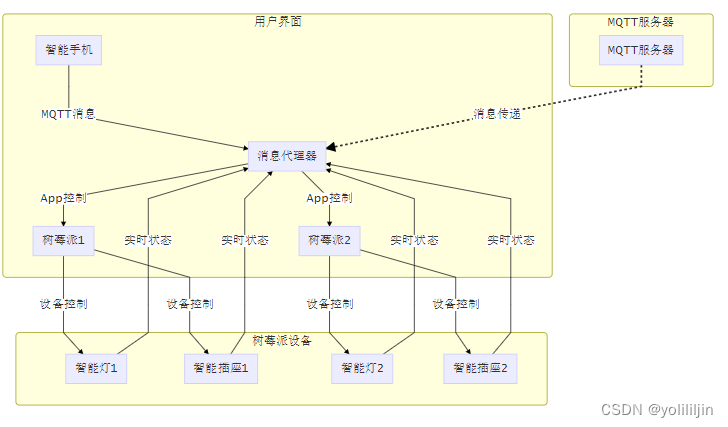

以下是一个智能家居系统的架构图也是通过mermaid语法进行的生成
graph TD; subgraph 用户界面 A[智能手机] -->|MQTT消息| B[消息代理器] B -->|App控制| C[树莓派1] B -->|App控制| D[树莓派2] end subgraph 树莓派设备 C -->|设备控制| E[智能灯1] C -->|设备控制| F[智能插座1] D -->|设备控制| G[智能灯2] D -->|设备控制| H[智能插座2] E -->|实时状态| B F -->|实时状态| B G -->|实时状态| B H -->|实时状态| B end subgraph MQTT服务器 I[MQTT服务器] -.->|消息传递| B end
解释:
-
用户通过智能手机界面向MQTT服务器发送控制指令。
-
MQTT服务器负责接收用户的控制指令,并将其传递给相应的树莓派设备。
-
树莓派设备控制智能灯和插座,并将实时状态反馈给MQTT服务器。
-
智能手机界面与MQTT服务器之间使用MQTT协议进行通信。
-
树莓派设备与MQTT服务器之间也使用MQTT协议进行通信。
不管是系统分析系统设计、软件工程都需要用到uml,mermaid提供了一种代码绘图的方式,为学习和开发都带来了很大的遍历
