Flutter 睡眠时长图表组件开发详解（睡眠时长表、睡眠表）

Flutter 睡眠时长图表组件开发详解

Github 地址：https://github.com/Azad-Zhang/sleep_chart

Pub.dev 地址：https://pub.dev/packages/sleep_chart

1. 项目背景

睡眠时长图表是一个用于展示用户睡眠数据的可视化组件，它能够清晰地展示不同睡眠阶段（浅睡、深睡、快速眼动等）的分布情况。本文将详细介绍如何从零开始实现这个组件。

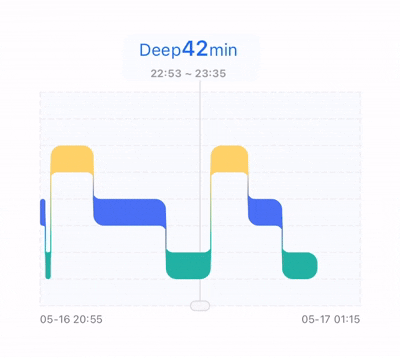

预览图打不开请打开VPN，并在Github查看，因为图是放在Github上的。

2. 项目结构

首先，让我们了解项目的基本结构：

lib/
  ├── src/
  │   └── sleep_chart_page.dart  // 主要实现文件
  └── sleep_chart.dart          // 导出文件

3. 核心实现

3.1 数据模型定义

首先，我们需要定义几个核心的数据模型：

// 睡眠阶段枚举
enum SleepStage {

  light,   // 浅睡
  deep,    // 深睡
  awake,   // 清醒
  notWorn, // 未佩戴
  rem,     // 快速眼动
  unknown  // 未知状态
}

// 睡眠详情数据类
class SleepDetailChart {

  final SleepStage model;     // 睡眠阶段
  final double width;         // 宽度
  final DateTime startTime;   // 开始时间
  final DateTime endTime;     // 结束时间
  final int duration;         // 持续时间（分钟）

  SleepDetailChart({

    required this.model,
    required this.width,
    required this.startTime,
    required this.endTime,
    required this.duration,
  });
}

3.2 样式定义

为了支持自定义样式，我们定义了以下样式类：

// 线条样式
class LineStyle {

  final double width;  // 线条宽度
  final double space;  // 线条间距

  const LineStyle({

    required this.width,
    required this.space,
  });
}

// 画笔样式
class PaintStyle {

  final Color color;
  final double strokeWidth;
  final PaintingStyle style;
  final StrokeCap strokeCap;

  const PaintStyle({

    required this.color,
    required this.strokeWidth,
    required this.style,
    required this.strokeCap,
  });
}

// 睡眠阶段样式
class SleepStageStyle {

  final List<Color>? gradientColor;  // 渐变色
  final Color? color;                // 纯色
  final SleepStageStyleValue value;  // 样式值

  SleepStageStyle({

    this.gradientColor,
    this.color,
    required this.value,
  });
}

3.3 自定义绘制器实现

核心绘制逻辑在 SleepDurationPainter 类中实现：

class SleepDurationPainter extends CustomPainter {

  // 构造函数
  SleepDurationPainter({

    required this.heightUnit,
    required this.titleHeight,
    required this.titleGap,
    required this.xAxisTitleOffset,
    required this.xAxisTitleHeight,
    required this.bgColor,
    required this.details,
    required this.startTime,
    required this.endTime,
    this.horizontalLineStyle = const LineStyle(width: 5.0, space: 3.0),
    this.verticalLineStyle = const LineStyle(width: 5.0, space: 3.0),
    this.horizontalLineCount = 8,
    this.dividerPaintStyle = const PaintStyle(
      color: Color(0xFFEEEEEE
