开通配置

开通配置是指：将某台设备加入到mesh网络中，从而变成一个节点的过程，主要分为五个步骤。

第一步：发送beacon信号

未开通配置的设备，如需要加入mesh网络的灯，可以发出mesh beacon广播数据包，声明自己是未开通配置的设备，可以被配置。

第二步：邀请

启动配置设备（如手机）向需要加入mesh网络的设备（如灯）发送邀请，发送的内容是：开通配置邀请PDU（特定格式的数据包）。需开通配置的设备（如灯）收到后会返回一定的数据包，即：开通配置能力PDU。

第三步：交换公共密钥

启动配置设备（如手机）和需要开通配置的设备（如灯）交换公钥。公钥可以是固定的或者暂时生成的。可以通过蓝牙传输交换，也可以使用带外数据（OOB）交换。

第四步：认证

在认证过程中，新设备会输出一个或多个随机数。用户在启动设备上输入该随机数，整个认证的过程就全部完成了。

第五步：启动配置数据分发

认证完成后，会根据两台设备的私钥和交换的对等密钥生成一个会话密钥。之后利用会话密钥来加密后续的数据分发，完成剩余的开通配置过程：生成网络密钥（NetKey）和设备唯一地址（单播地址Unicast Address）。至此，这台新设备就正式成为节点。
NetKey：IV索引，mesh安全参数。
Unicast Address：启动配置设备分配的单播地址。

特性

四种特性：中继（relay）、代理（proxy）、友（friend）、低功耗（low power）。
每个节点都可以同时支持、取消一种或多种特性。

中继

支持中继的节点称为中继节点，它可以重发接收到的消息。通过中继，消息可以进行多次跳跃，从而传输到整个mesh网络。
mesh网络PDU的TTL（time to live）字段，用来规定每条消息在网络中可被中继跳跃的次数。

低功耗与友

低功耗节点：如纽扣电池供电的温度传感器。
低功耗节点会同另一个节点配合工作，这个节点对功耗没有要求，称为友节点。
低功耗节点会对友节点进行低频率的轮询，查看是否有新消息。轮询时，友节点会将消息发送给低功耗节点。
正是这种关系，才使得低功耗节点能够在蓝牙mesh网络中正常接收消息，在正常工作的同时保持较低功耗。

代理

代理节点：实现没有集成蓝牙mesh协议的BLE设备与mesh网络中的任何节点进行通信。
如：GATT设备可以通过代理节点读写代理协议PDU。

节点配置

通过“配置服务器状态（如SET、GET、STATUS）”来指明某个节点是代理节点，中继节点还是其他节点。

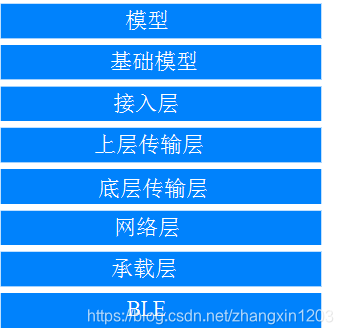

mesh系统架构

BLE

蓝牙mesh正是利用BLE进行实际上的信息通信的。

承载层

作用：定义如何使用底层BLE协议栈传输网络PDU。
1、广播承载层
广播承载层利用BLE GAP广播和扫描特性，发送和接收mesh PDU。
2、GATT承载层
GATT承载层通过代理协议与mesh网络中的节点进行通信。

mesh代理节点实现特定的GATT特性，来支持两种承载层，这样就可以在承载层间转换和中继消息。

网络层

作用：定义多种消息地址类型和网络消息格式。协助传输层的PDU通过承载层传输。还可以实现代理和中继。

底层传输层

传输PDU，还可以对PDU进行分段和重组。

上层传输层

对接入层的应用数据进行加解密和认证。在不同节点之间，对“传输控制消息”生成和发送。

接入层

定义如何使用上层传输层，如：
定义应用数据格式，控制数据加解密，验证。

基础模型层

实现mesh网络配置和管理的基础模型

模型层

定义模型的实现以及模型规范中定义的行为、消息、状态、绑定等的实现。

安全性

BLE中，允许profile设计者采用不同的安全机制，安全可选。
mesh中，安全防护强制执行，不可认为修改。

基本原则

1、所有mesh消息都要加密、认证。
2、网络、应用、设备，三者安全性相互独立。
3、可通过密钥刷新程序来更新节点的安全密钥。
4、消息模糊化，隐私保护机制，防止外界跟踪节点的活动。
5、保护网络免受中继攻击。
6、设备添加到mesh称为节点的过程，本身就是安全的过程。
7、节点可以从网络中安全的移除。

三种密钥

网络密钥（NetKey）

每个节点都有一个相同的网络密钥，使节点成为网络的一员。

应用密钥（AppKey）

解密相应的应用数据。
如：灯拥有灯应用的AppKey，但是没有热力系统的AppKey。

设备密钥（DevKey）

每个节点都有一个独一无二的设备密钥。
用于开通配置过程中，启动配置设备（如手机）与节点间的安全通讯。

消息的传递

发布与传递

WIFI基于中央网络节点工作，如路由器，所有的网络传输都是通过路由器，路由器出现故障，整个网络都会瘫痪。
蓝牙mesh使用管理型网络泛洪的技术进行消息传递。当某个节点发布消息后，如果配置合适，所有节点都会收到消息，还可以中继到更远的地方。

多路径传递

通过管理型网络泛洪技术，消息可以通过多种途径到达目的地。

管理型网络泛洪

心跳

周期性的向其他节点发送心跳消息，告知该节点处于活动状态。

TTL

设置TTL可以控制消息中继跳跃次数。
心跳消息可以用来确定最适合的TTL值。

消息缓存

每个节点缓存最近接受的全部消息，如果新来的消息已存在缓存中，则已被处理，将其立即丢弃。

友谊

友节点可以保存消息，为低功耗节点服务，使低功耗正常运行。

协议栈中消息传递

PDU的网络ID区域，识别NetKey。应用标识符（AID），识别Appkey。若不能识别，则将这条PDU丢弃。
PDU的消息完整性检查（MIC）区域，不通过则将消息丢弃。
