PLUTO SDR入门系列之十一：另一款开源软件“SDR angle”

SDRangel is an Open Source Qt5 / OpenGL 3.0+ SDR and signal analyzer frontend to various hardware.



请从以下网址下载：

https://github.com/f4exb/sdrangel/releases

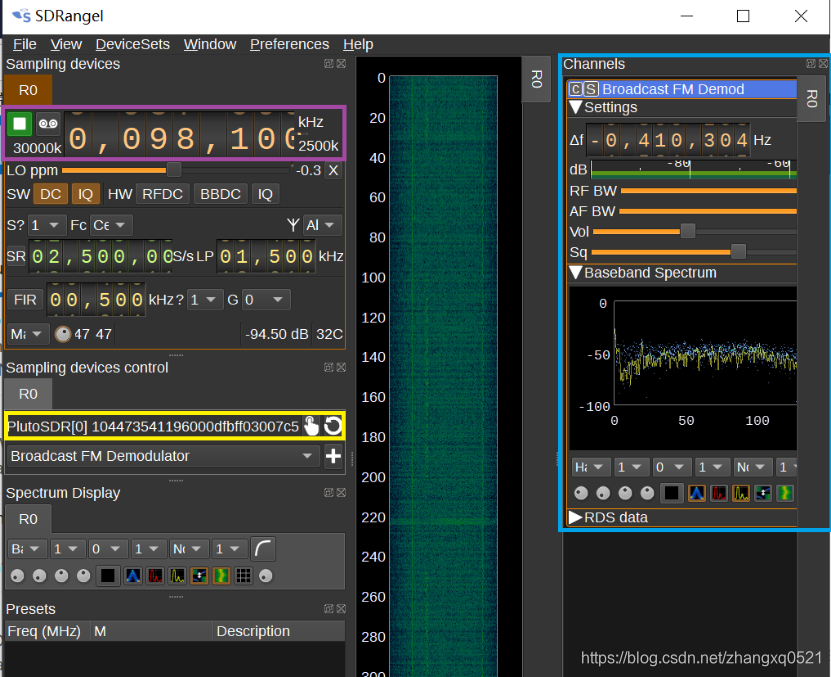

下图以接收FM广播为例进行简单的介绍。



       首先在黄色方框所示的区域中点击“finger”按钮，选择“PlutoSDR”设备，然后在下方的下拉框中选择编解码方式-这里我们选择“Broadcast FM Demodulator”方式，紧接着点击右侧的“+”按钮将相应的详细设置tab page激活-在右侧的蓝色方框中显示。完成以上设置后，需要在紫红色方框中设置中心频点（本例中，FM98.1对应东方明珠移动电视MMTV）,并且在右侧的蓝色方框中设置频率偏移值(delta f)。当然，还可以对RF BW(采样带宽-一般为200KHz)，AF(Audio Bandwidth)和vol(volume)进行手工调整。最后，点击紫色方框中的三角按钮开始信号接收（上图中为白色实心方框图形，表示已经开始）。

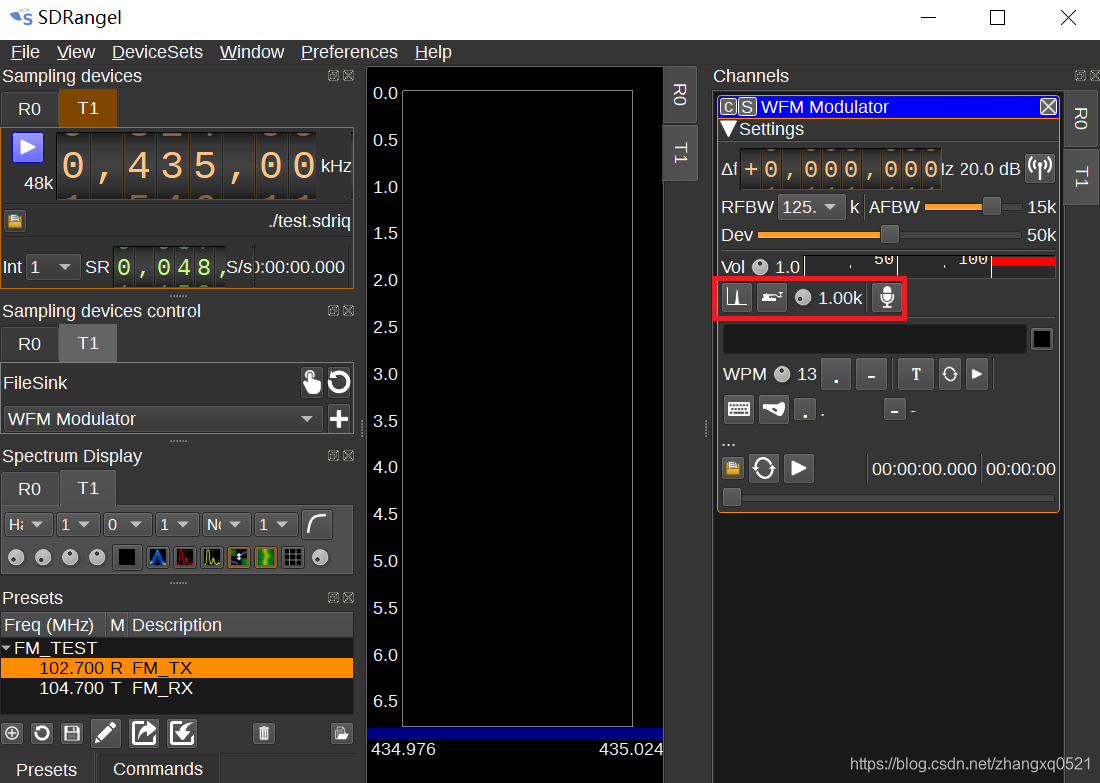

       当然，该软件也可以进行FM/AM信号发射，如下图所示。

        上图中右侧的“WFM modulator”控制窗口内，可以点击麦克风按钮，使用麦克风作为声音源；也可以点击同一行左边的两个按钮，播放1KHz的正玄波或者摩尔斯编码波形。

        关于使用这个软件进行全双工无线电收发的例子，请参考以下视频。

https://download.csdn.net/download/zhangxq0521/12253022
