#变频器干扰：原因、影响与应对策略

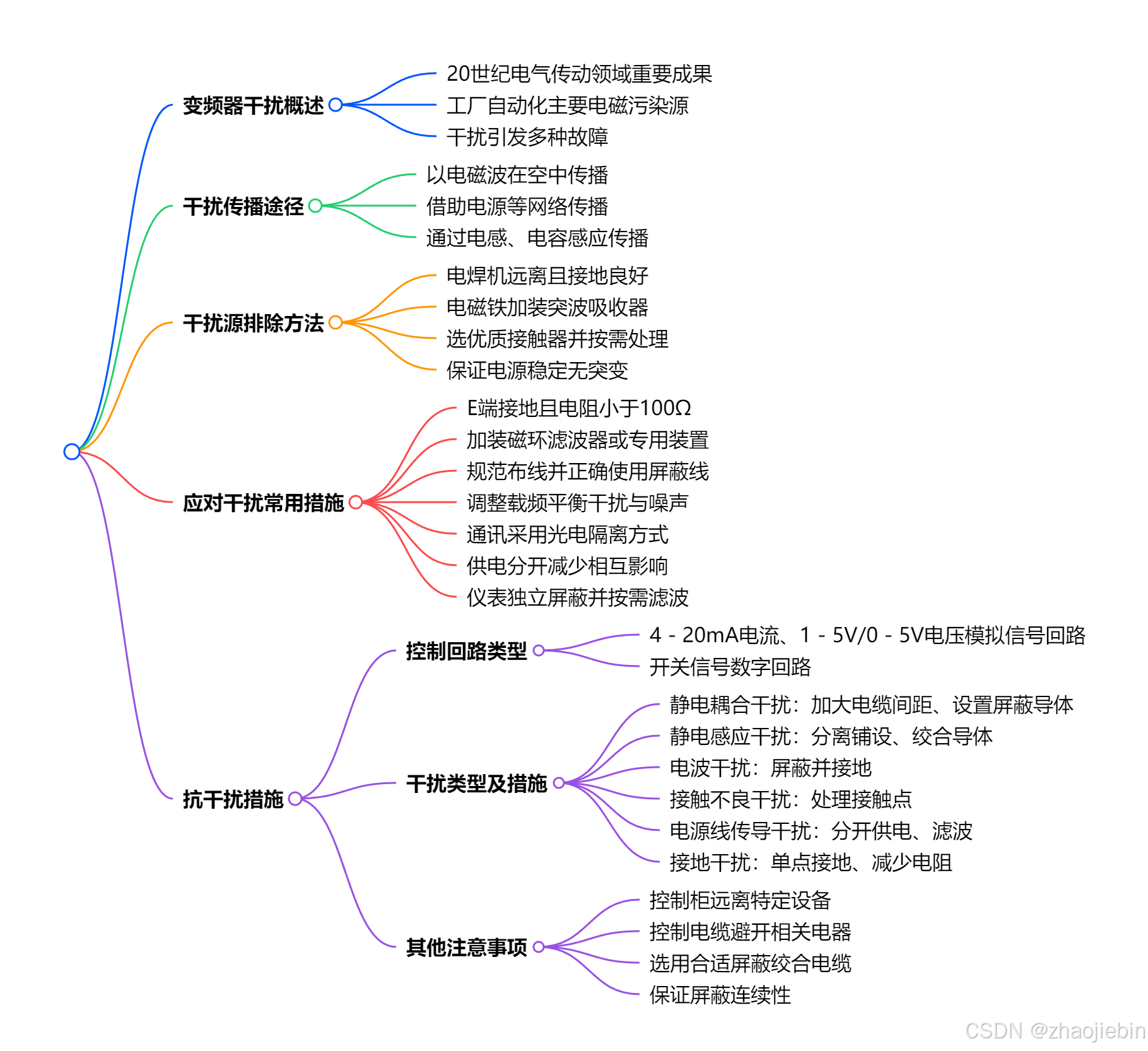

在现代工业生产中，变频器作为一项具有划时代意义的技术成果，广泛应用于电气传动领域。它能精确调节电机转速，有效提升能源利用效率，为工厂自动化的发展立下汗马功劳。然而，随着变频器使用场景越来越多，它也带来了一个不可忽视的问题——干扰。变频器干扰不仅影响自身正常运行，还会对周围设备和整个系统的稳定性造成严重威胁。 变频器干扰的传播途径主要有三种。第一种是空中辐射方式，变频器在运行过程中会产生电磁波，以这种看不见的“波”为载体，在空气中向四周传播干扰信号。第二种是线路传播方式，变频器会通过电源、稳压器网络等线路，将干扰传导到与之相连的其他设备上。第三种是线间感应方式，这主要是借助电感产生的电磁感应或者电容产生的静电感应，在不同线路之间传递干扰。 在实际生产环境中，存在许多干扰源，它们与变频器相互影响，加剧了干扰问题。高频大功率的直流电焊机如果离变频器太近，就会对变频器产生干扰，所以电焊机不仅要远离变频器，自身的接地也必须良好。电磁铁在通断时会产生瞬间的电流变化，容易引发干扰，给电磁铁的通断触点加装RC突波吸收器，就能有效缓解这种情况。与变频器装在同一电柜中的接触器，如果质量不佳，也会成为干扰的源头，因此要选择开关低噪声、灭弧效果好的产品，必要时同样加装RC突波吸收器。 此外，供电电源的状态对变频器干扰也有很大影响。如果供电电源阻抗过高，附近大功率电器的启动和停止，就会使变频器输入电压出现过高的瞬间突变；相电压不平衡，则会让220V单相输入的变频器在欠压或过压状态下工作；用户厂的自发电系统若输出电压不稳定，忽高忽低，也会加重变频器的干扰问题。所以，稳定的供电电源是减少变频器干扰的重要基础。 为了应对变频器干扰，人们总结出了一系列实用的措施。在硬件连接方面，要将变频器的E端与控制柜及电机的外壳相连，并接入保安地，接地电阻小于100Ω，这样能有效吸收突波干扰。在变频器的输入或输出端加装电感式磁环滤波器，简单又经济，平行并绕3 - 4圈就能抑制高次谐波。如果想要更好的抗干扰效果，还可以选用符合EMC标准的专用滤波装置。 在布线方面，动力线和信号线应分开穿管走线，金属软管要接地良好；模拟信号线要选用屏蔽线，并且单端在变频器处接仿真地。调整变频器的载频也是改善干扰的一种方法，降低载频能减少干扰，但同时会使电磁噪声增大，所以需要根据实际情况进行权衡。在通信方面，RS485通讯口与上位机相连时采用光电隔离的传输方式，能大大提高通信系统的抗干扰性能。 另外，外配计算机或仪器、仪表的供电要和变频器的动力装置供电分开，避免共享一个内部变压器。对于容易受干扰的仪表设备，如温控器、PID调节器、PLC、传感器或变送器等，要加装金属屏蔽外壳并与保安地相连，必要时在电源进线端加装电感式磁环滤波器。 变频器的基本控制回路分为模拟和数字两种，模拟回路有4 - 20mA电流信号回路和1 - 5V/0 - 5V电压信号回路，数字回路则包含变频器的开停指令、正反转指令等开关信号回路。外部控制指令信号通过这些回路导入变频器，但干扰源也会趁机在回路中产生干扰电势，顺着控制电缆侵入变频器。 针对不同类型的干扰，需要采取不同的抗干扰措施。静电耦合干扰是控制电缆与周围电气回路的静电容耦合产生的，要加大与干扰源电缆的距离，达到导体直径40倍以上时，干扰程度会明显减轻；也可以在两电缆间设置屏蔽导体并接地。静电感应干扰是由周围电气回路磁通变化在电缆中感应出的电势，一般将控制电缆与主回路电缆或其它动力电缆分离铺设，分离距离通常在30cm以上（最低10cm），如果分离困难，可将控制电缆穿过铁管铺设，同时将控制导体绞合，绞合间距越小、铺设路线越短，抗干扰效果越好。 电波干扰是控制电缆像天线一样，由外来电波产生电势，应对方法和前两种干扰类似，必要时把变频器放入接地的铁箱内进行电波屏蔽。接触不良干扰是由于变频器控制电缆的电接点及继电器触点接触不良，电阻变化产生的，对于继电器触点接触不良，可采用并联触点、镀金触点继电器或密封式继电器，同时定期对电缆连接点进行拧紧加固处理。 电源线传导干扰是各种电气设备从同一电源系统取电时，其他设备在电源系统产生的电势干扰，可让变频器的控制电源由另外系统供电，并在控制电源的输入侧装设线路滤波器，或者装设绝缘变压器并屏蔽接地。接地干扰是指机体接地和信号接地不合理引发的干扰，比如设置多个接地点产生电位差，速度给定的控制电缆应取1点接地，接地线不作为信号通路，在变频器侧使用专设的接地端子，不与其它接地端子共用，尽量减少接地端子引接点的电阻，一般不大于100Ω 。 在实际操作中，还有一些细节需要注意。装有变频器的控制柜，应尽量远离大容量变压器和电动机，其控制电缆线路也要避开这些漏磁通大的设备。弱电压电流控制电缆不要接近易产生电弧的断路器和接触器。控制电缆建议采用1.25mm×2或2mm×2屏蔽绞合绝缘电缆，并且屏蔽要连续到电缆导体同样长，在端子箱中连接时，屏蔽端子要互相连接。 变频器干扰虽然是一个复杂的问题，但只要充分了解其产生的原因、传播途径和应对方法，在设计、安装和使用过程中采取有效的措施，就能最大程度地减少干扰的影响，确保变频器和整个系统稳定、可靠地运行。
