变频器谐波干扰治理技术全解析

一、谐波问题的本质与危害

在工业自动化领域，变频器凭借其优异的调速性能被广泛应用，但其运行时产生的谐波污染已成为亟待解决的技术难题。谐波本质上是指频率为基波整数倍的高频分量，当变频器功率模块（IGBT）以数千赫兹的频率切换时，会在电网中产生5次、7次、11次等特征谐波。这些高频干扰不仅会导致电力设备过热（据统计，5次谐波可使变压器损耗增加30%），还会引发继电保护误动作（某汽车厂曾因谐波导致PLC误停机造成单次损失超50万元），更可能干扰医疗设备、通信系统等精密仪器。

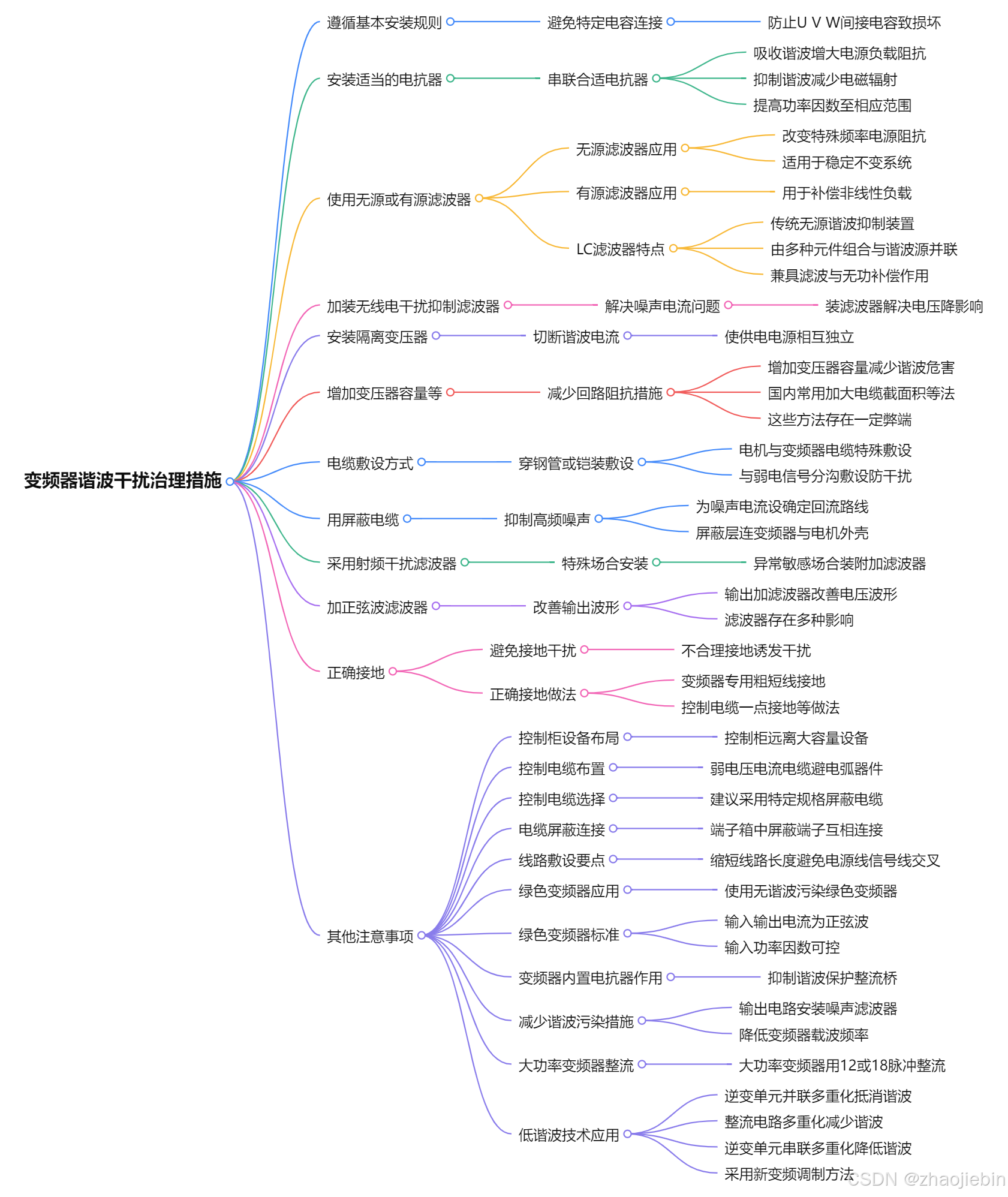

二、综合治理技术体系

1. 硬件配置优化

• 电抗器矩阵配置：在输入侧加装交流电抗器（ACL）可限制高频谐波侵入电网，典型配置使谐波电流畸变率（THDi）从80%降至40%。输出侧安装直流电抗器（DCL）能有效抑制dv/dt对电机绝缘的冲击，某水泥厂应用后电机寿命延长2.3倍。
• 滤波器组合方案：无源LC滤波器通过谐振原理吸收特定频率谐波（如5次、7次），适用于固定负载场景。有源滤波器（APF）采用IGBT实时产生反向谐波，动态补偿能力达95%以上，某地铁供电系统应用后电能质量提升至IEEE519标准。

2. 线路设计规范

• 电磁屏蔽工程：采用双层屏蔽电缆（外层铜网覆盖率≥85%）配合金属穿线管，可使辐射干扰降低40dB。某半导体工厂实施后，晶圆良品率提升1.2个百分点。
• 接地系统重构：建立三级接地体系（动力接地＜1Ω，信号接地＜4Ω，防雷接地＜10Ω），采用星型接地拓扑避免地环路干扰。某化工厂改造后，DCS系统误报警率下降87%。

3. 系统级解决方案

• 多电平拓扑技术：三电平变频器的输出电压波形台阶数增加50%，使THDv从70%降至5%以下。某风电场应用后，齿轮箱故障率降低60%。
• 多重化整流技术：12脉冲整流通过移相变压器产生30°相位差，将特征谐波推高至11次以上，配合5%输入电抗器时，THDi可控制在8%以内。

三、前沿技术发展

1. 碳化硅（SiC）器件应用
第三代半导体材料使开关频率突破20kHz，配合3D叠层母线技术，将谐波能量分布推至MHz级高频段，便于滤波器设计。某新能源汽车厂实测显示，电机效率提升3%。

2. 数字孪生监测系统
通过实时采集2000+个电网参数，结合深度学习算法预测谐波发展趋势。某智能电网项目应用后，谐波治理响应速度缩短至50ms。

3. 能源路由器技术
在配电网层面构建多端口能量交换系统，通过智能调度实现谐波能量区域平衡。某工业园区示范项目减少滤波装置投资30%。

四、工程实施要点

1. 电磁环境预评估：采用Fluke 435II电能质量分析仪进行72小时连续监测，绘制谐波频谱云图。
2. 设备选型矩阵：建立阻抗匹配模型（Z_System = Z_Grid + Z_Filter），确保各频段阻抗特性匹配。
3. 动态调试规程：采用扫频法（20Hz-2MHz）逐频段优化滤波器参数，确保全负荷工况下THD＜5%。

五、典型案例分析

上海某超高层建筑项目中，通过"输入侧12脉冲整流+输出侧正弦滤波器+全屏蔽母线槽"方案，将电梯变频系统产生的谐波电压畸变率从7.2%降至1.8%，每年节省电能质量罚款超200万元。

六、标准化进程

最新版GB/T 14549-2020《电能质量 公用电网谐波》将THD限值收紧至5%，IEEE 519-2022标准引入动态谐波阻抗概念，推动治理技术向自适应方向发展。

随着工业4.0时代的到来，谐波治理已从被动防护转向主动控制。通过"材料革新+拓扑创新+智能管控"的三维技术升级，正在构建清洁电磁环境的新范式，为智能制造保驾护航。
