打卡第三天：在windows系统下搭建自制操作系统的环境

（2021年10月30日打卡第三天）

1、所需软件

虚拟机：VirtualBox
https://www.virtualbox.org/wiki/Downloads
汇编编译器：nasm
Bochs和磁盘写入程序dd

软件打包下载链接：

百度网盘：link
提取码：qipy
链接: https://pan.baidu.com/s/17fylk0tfNe9sYzUjH4F0dA 提取码: qipy 复制这段内容后打开百度网盘手机App，操作更方便哦

2、通过win7或win10自带的diskpart命令制作自己的虚拟磁盘

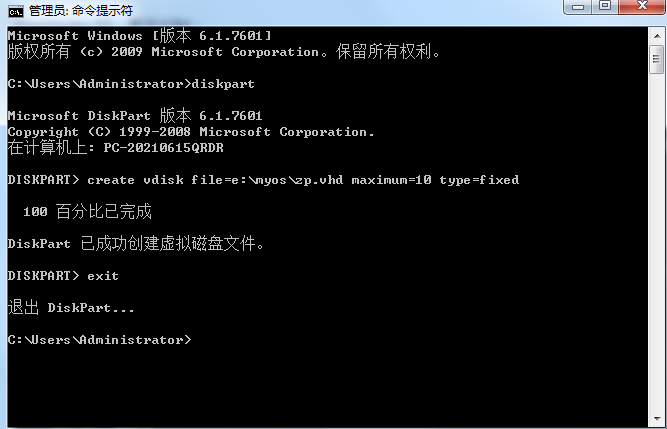

打开命令行窗口cmd，输入命令：diskpart，回车：
DISKPART>create vdisk file=e:\myos\zp.vhd maximum=10 type=fixed

maximum=10，表示10M；
type=fixed，表示固定的；

3、编写启动引导代码

org 07c00h	;告诉编译器你把这个程序加载到7c00处，当bios检查完毕后，它就能跳到这个位置开始执行

mov ax, cs	;表示把代码段寄存器放到ax里面去
mov ds, ax
mov es, ax
call Display	;Display是一个函数
jmp $		;表示无限循环，因为$表示当前位置，jmp $就表示一直跳到当前行，CPU不再往下执行了

Display:
	mov ax, BootMsg		;BootMsg代表字符串
	mov bp, ax			;
	mov cx, 16			;这个16是BootMsg字符串的长度
	mov ax, 01301h		;设置字符串颜色
	mov bx, 000ch
	mov dl, 0
	int 10h				;表示调第10号中断

BoosMsg: db "Hello, OS World!"
times 510 - ($ - $$)  db 0	;表示从当前位置起到末尾的510字节这一段全部用0填充
dw 0xaa55		;这512个字节最后两个字节的值是0xaa55，这是约定，必须这样写机器才能识别你是一个可引导的扇区

4、生成二进制文件

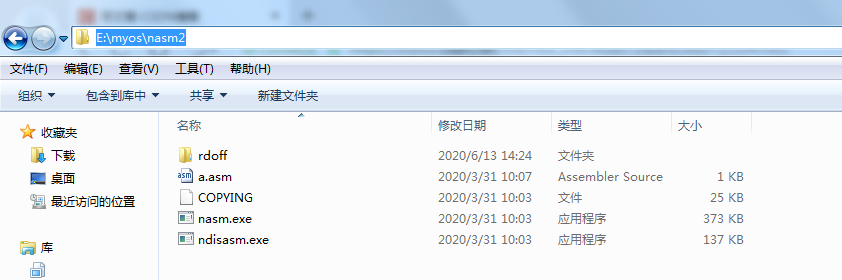

点击上图地址栏，输入cmd，回车，自动打开命令行窗口cmd，路径也是该目录：

由于我的nasm.exe程序在nasm2目录里，所以请注意各个文件（zp.VHD、hello.asm、nasm.exe、dd.exe）所在路径位置：

输入如下命令编译hello.asm，生成hello.bin二进制文件。

nasm e:\myos\hello.asm -o e:\myos\hello.bin

然后我们进入tools目录：

5、把生成二进制文件写进虚拟磁盘

dd是用于磁盘操作的命令。

dd if=..\hello.bin of=..\zp.vhd bs=512 count=1

if：input file的缩写，导入的文件、输入的文件；
bs：此项指定块的大小，由于dd是以块为单位来进行IO操作的，此项是统计配置了输入块大小ibs和输出块大小obs；
count：此项是指定拷贝的块数。

上面dd命令中的两个点…代表上层目录，写绝对路径太麻烦。
回车后，一定要注意命令提示中的：

1+0 records in				\\记录了1+0的读入
1+0 records out			\\记录了1+0的写出

表示写成功了。

6、启动我们自制的os

文件夹选一个位置，类型和版本一定要选Othrer，因为这是我们自己写的操作系统；

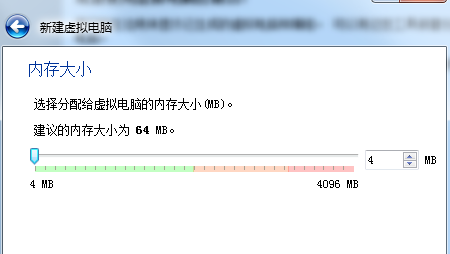

这个地方千万不要把内存写大，不是说内存越大越好，4M足够我们用了，你保持默认的64M也没问题；

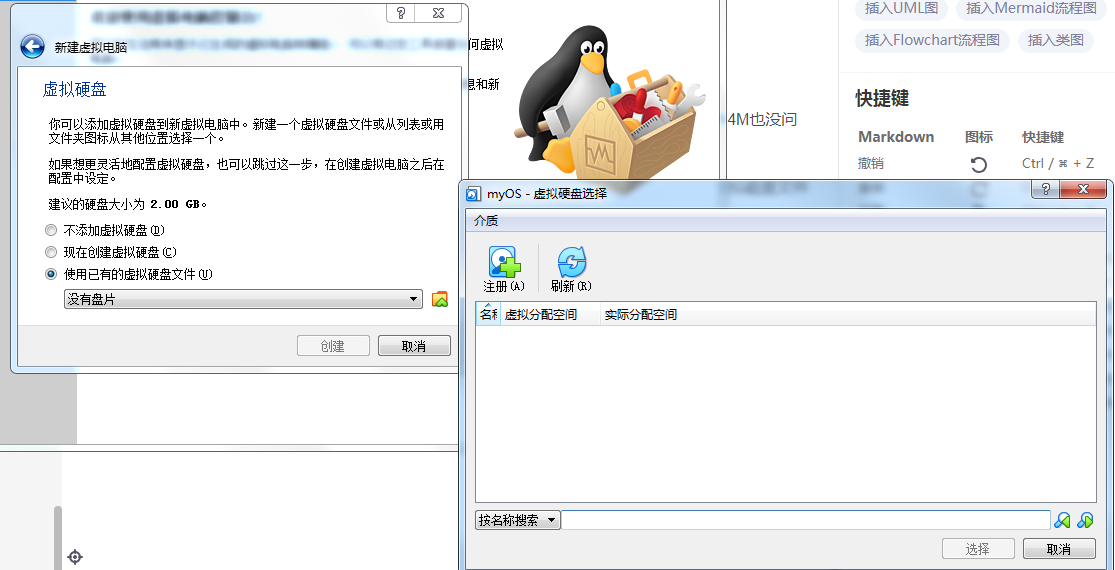

使用已有的虚拟硬盘文件，这个时候里面肯定没有，你选择注册，然后选择我们生成的虚拟磁盘文件hello.vhd，然后点创建；

点击启动：

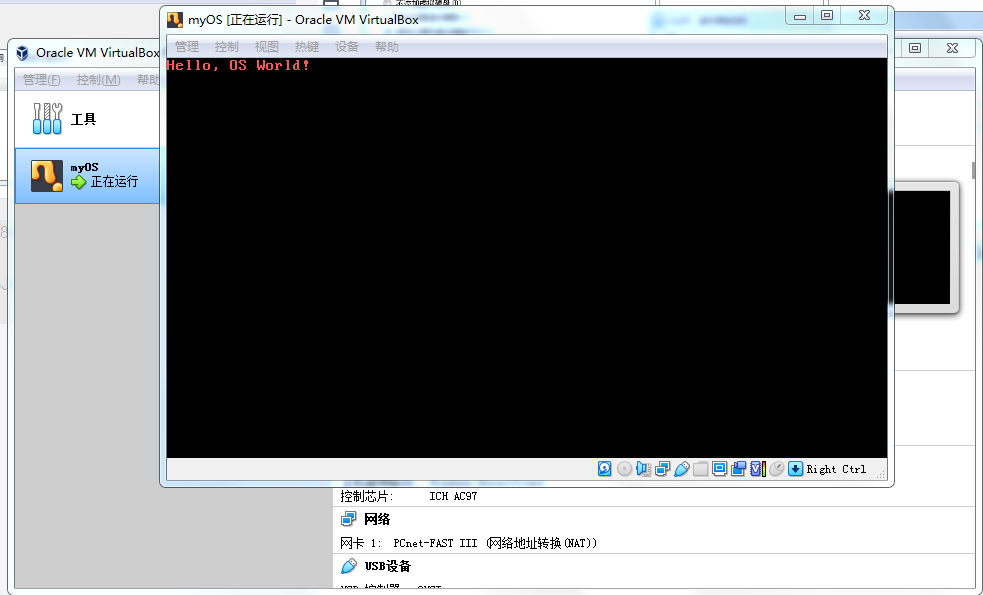

运行成功，环境搭建完成。

7、会遇到的问题

有时候我们可能会把写入过的盘片zp.vhd删除，重新通过diskpart命令制作虚拟磁盘zp1.vhd，重新dd写入我们自己编写的操作系统，例如：

dd if=..\mbr.bin of=..\zp1.vhd bs=512 count=1

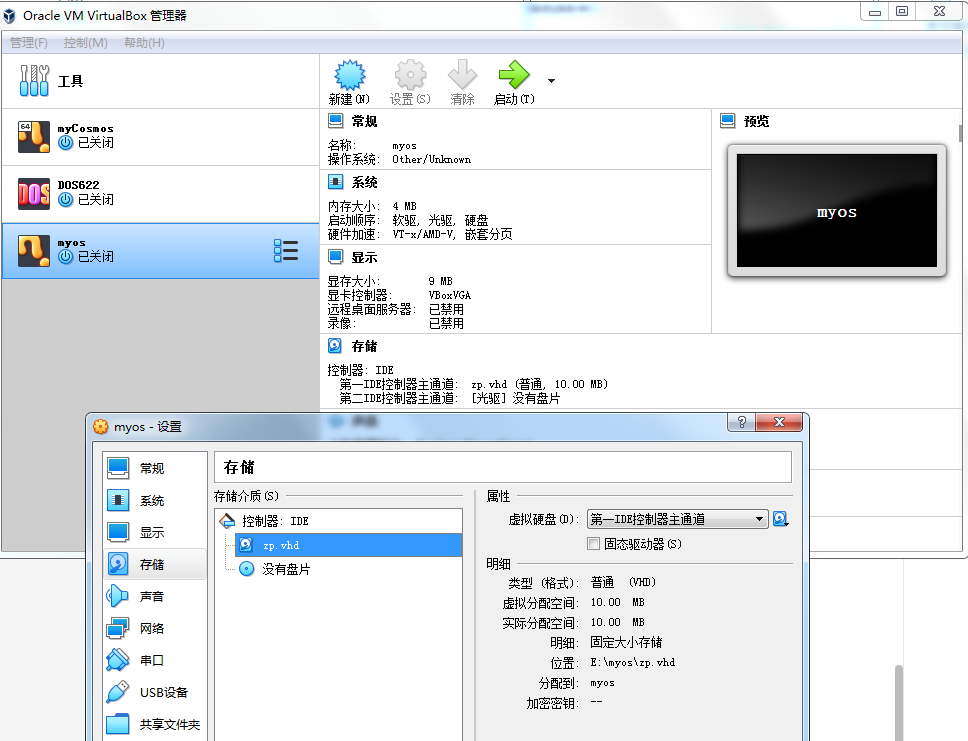

之后，我们看一下设置：

可以看到此时上图zp.vhd正常。

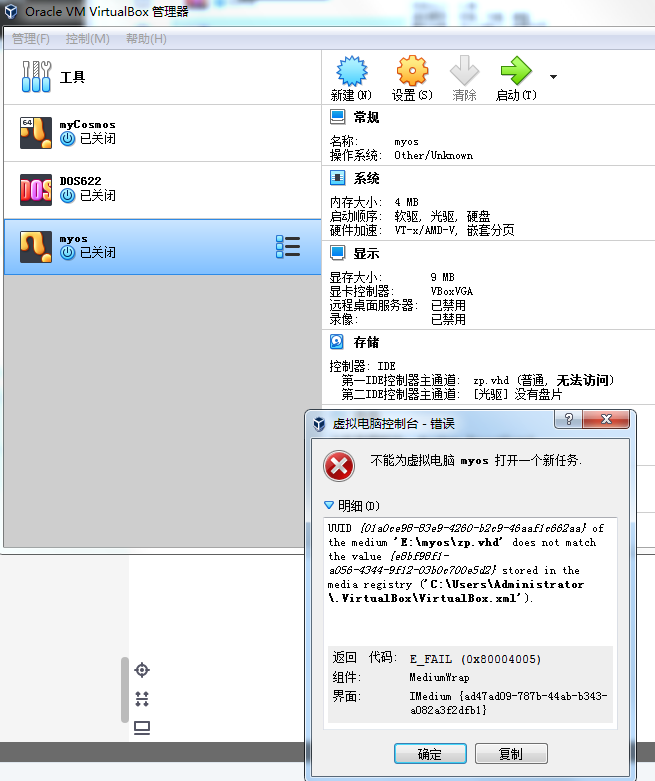

点击启动，报错：

• 出现问题：可以看到“不能为许你电脑myos打开一个新任务”，明细里说了是UUID不匹配，并且存储那块显示zp.vhd（普通，无法访问），我们把明细复制到记事本里。

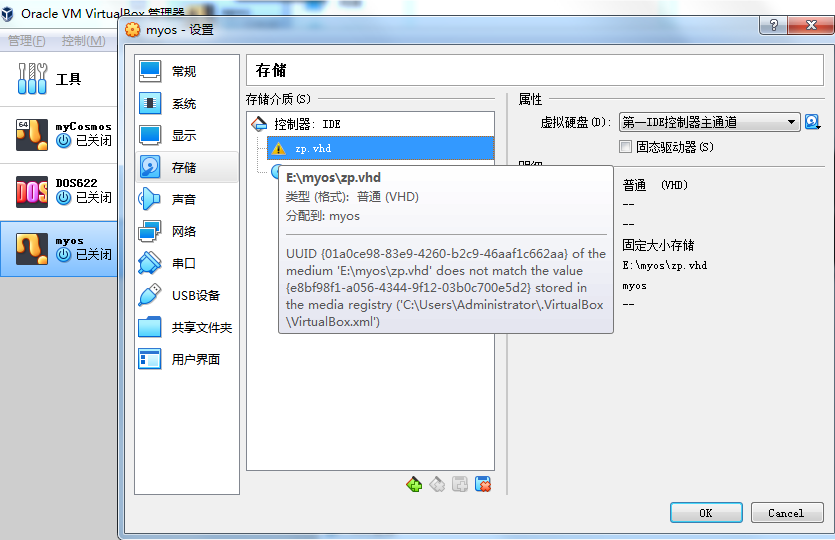

在设置里也可以看到zp.vhd前面的图片是个叹号，提示UUID不匹配。

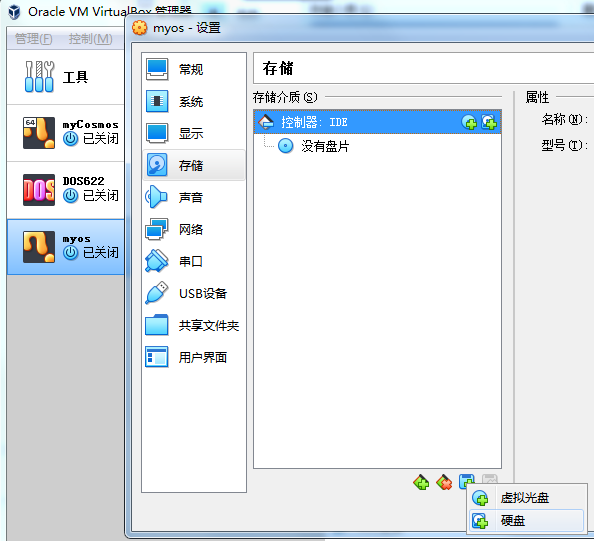

我们删除该盘片，点击控制器：IDE，下面添加存储附件的按钮就有颜色生效了：

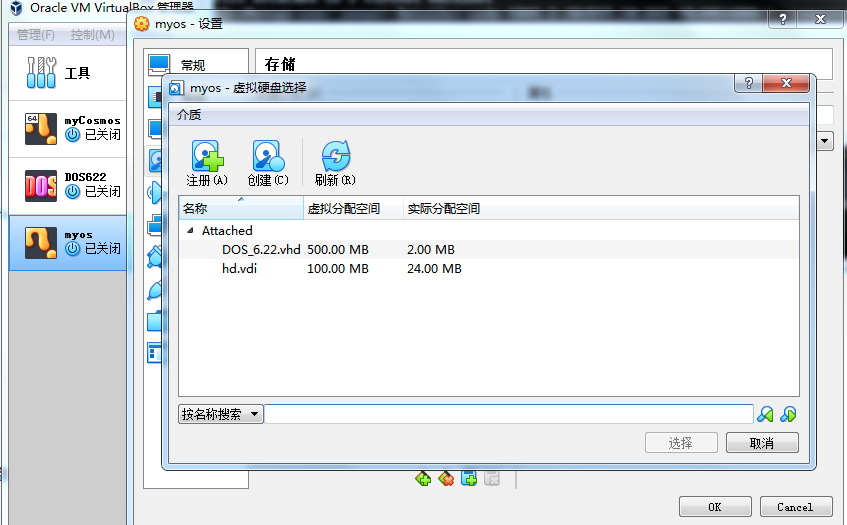

添加硬盘：

也可以看到zp.vhd这个盘片有问题，我们点击注册，选择刚才新创建的虚拟磁盘zp1.vhd之后，点击启动，正常运行；
也就是说，我们重新创建一个别的名字的虚拟磁盘文件，重新注册一下就可以了。

• 另一种解决方法：
  我们先从设置里把这个有问题的盘片zp.vhd删除，然后确定VirtualBox安装目录里的VBoxManage.exe程序的路径，然后通过如下命令重新分配UUID：

E:\myos>"E:\Program Files\Oracle\VirtualBox\VBoxManage.exe" closemedium disk

因为 VirtualBox 虚拟机用 UUID 管理硬盘，所以每次挂载硬盘时，都需要删除虚拟硬盘的 UUID 并重新分配。

从上图可以看到，此时就没有那些问题盘片了，点击注册，重新选择我们的虚拟磁盘文件即可。

virtualbox虚拟机命令行添加新硬盘
https://blog.csdn.net/weixin_34336292/article/details/91759952

VBoxManage命令用法详解
https://www.cnblogs.com/readleafblackrain/articles/3974882.html

《操作系统实战 45 讲》13课win+virtualbox实操视频
https://www.bilibili.com/video/BV1yb4y1N7ya/

生产虚拟硬盘
dd bs=512 if=/dev/zero of=hd.img count=204880

格式化虚拟硬盘
sudo losetup --find --show hd.img
	/dev/loop17
sudo mkdir hdisk
sudo mkfs.ext4 -q /dev/loop17
sudo mount -o loop ./hd.img ./hdisk/
sudo mkdir ./hdisk/boot/

安装GRUB
sudo grub-install --boot-directory=./hdisk/boot/ --force --allow-floppy  /dev/loop17
sudo vim ./hdisk/boot/grub/grub.cfg

转换虚拟硬盘格式

安装虚拟硬盘
