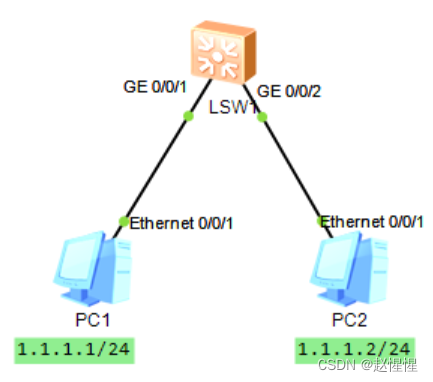

SW流统(示例:源1.1.1.1,目的1.1.1.2)
1、配置acl 2、配置流分类 3、配置流行为 4、配置流策略
# 配置ACL规则,注意源目地址要反写增加一条,否则匹配不到流量。
[HUAWEI] acl number 3000
[HUAWEI-acl-adv-3001] rule 5 permit icmp source 1.1.1.1 0 destination 1.1.1.2 0
[HUAWEI-acl-adv-3001] rule 10 permit icmp source 1.1.1.2 0 destination 1.1.1.1 0
# 配置流分类。
[HUAWEI] traffic classifier test
[HUAWEI-classifier-test] if-match acl 3000
# 配置流行为。
[HUAWEI] traffic behavior test
[HUAWEI-behavior-test] statistic enable
# 配置流策略。
[HUAWEI] traffic policy test
[HUAWEI-trafficpolicy-test] classifier test behavior test
应用流策略。
[HUAWEI] interface gigabitethernet0/0/1 //数据通过的物理接口
[HUAWEI-GigabitEthernet0/0/1] traffic-policy test inbound
[HUAWEI-GigabitEthernet0/0/1] traffic-policy test outbound
配置完成后,ping测试
如果需要重新进行流量统计,可执行下面命令清除原有流量统计信息。
reset traffic policy statistics interface g0/0/1 inbound
查看对应入方向的流量统计:
display traffic policy statistics interface GigabitEthernet 0/0/1 inbound verbose rule-base
查看对应出方向的流量统计:
display traffic policy statistics interface GigabitEthernet 0/0/1 outbound verbose rule-base
