华为交换机流量统计配置步骤

流量统计简介

在处理网络故障的时候会出现设备之间无法ping通的情况，可以通过配置ping报文的流量统计来缩小故障范围，快速定位故障点。如果交换机接口上发送的ping报文与收到的ping报文数量相等，表示接口所在链路上没有丢包；如果交换机接口上发送的ping报文比收到的ping报文多，表示接口所在链路上出现丢包。

组网图



在华为交换机上进行流量统计，可以通过配置ACL（访问控制列表）、流分类、流行为和流策略来实现。下面介绍详细的配置步骤：

一、配置ACL规则

创建ACL，配置ACL规则，根据源/目的IP匹配需要统计的报文。

#

acl number 3000

rule 10 permit ip source 192.168.2.1 0 destination 192.168.3.1 0

#

二、配置流分类

创建流分类，配置流分类规则，匹配上述ACL。

#

traffic classifier liutong

if-match acl 3000

#

三、配置流行为

创建流行为，使能流量统计功能。

#

traffic behavior liutong

statistic enable

#

四、配置流策略

创建流策略，将流分类和流行为进行绑定。

#

traffic policy liutong

classifier liutong behavior liutong

#

五、应用流策略

在需要统计流量的接口上应用流策略，指定方向（入方向/出方向）。

#

interface GigabitEthernet0/0/2

traffic-policy liutong inbound

interface GigabitEthernet0/0/1

traffic-policy liutong outbound

#

六、验证和测试

从PC1源IP地址发起ping操作到PC2目的地址。

在交换机上查看流量统计情况。

#

display traffic policy statistics interface GigabitEthernet0/0/1 inbound

display traffic policy statistics interface GigabitEthernet0/0/2 outbound

#

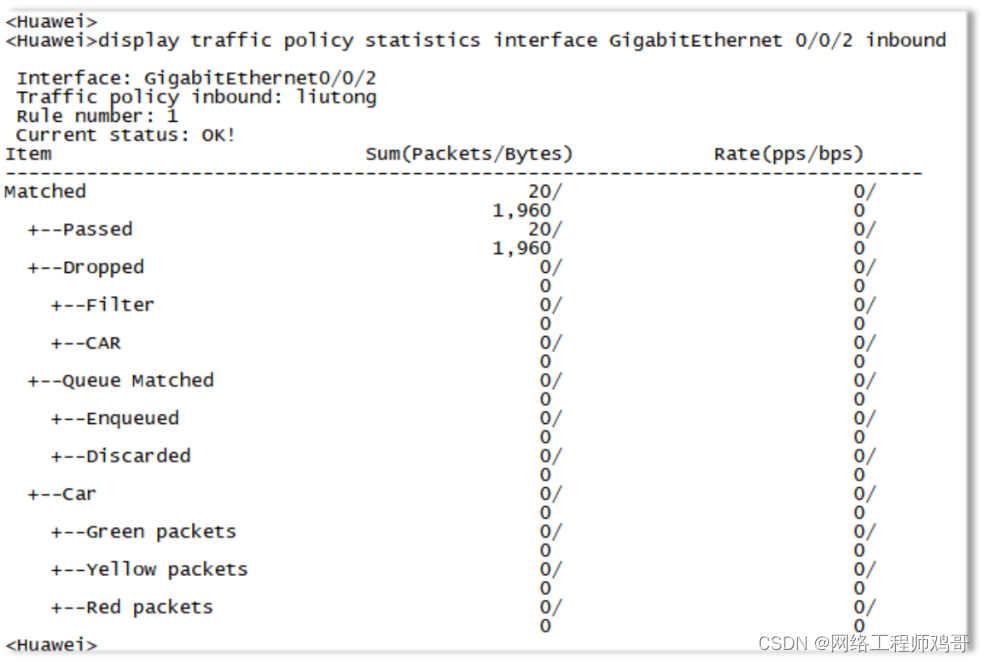

流量统计情况：



七、清除流量统计计数

如果需要清除流量统计计数，可以使用以下命令：

#

reset traffic policy statistics interface GigabitEthernet0/0/2 inbound

reset traffic policy statistics interface GigabitEthernet0/0/1 outbound

#



通过以上步骤，就可以在华为交换机上实现流量统计，并验证报文的收发情况。
