ArcGIS矢量面要素中零碎小面积空洞区域补全与单独部分区域分离并剔除

1 前言

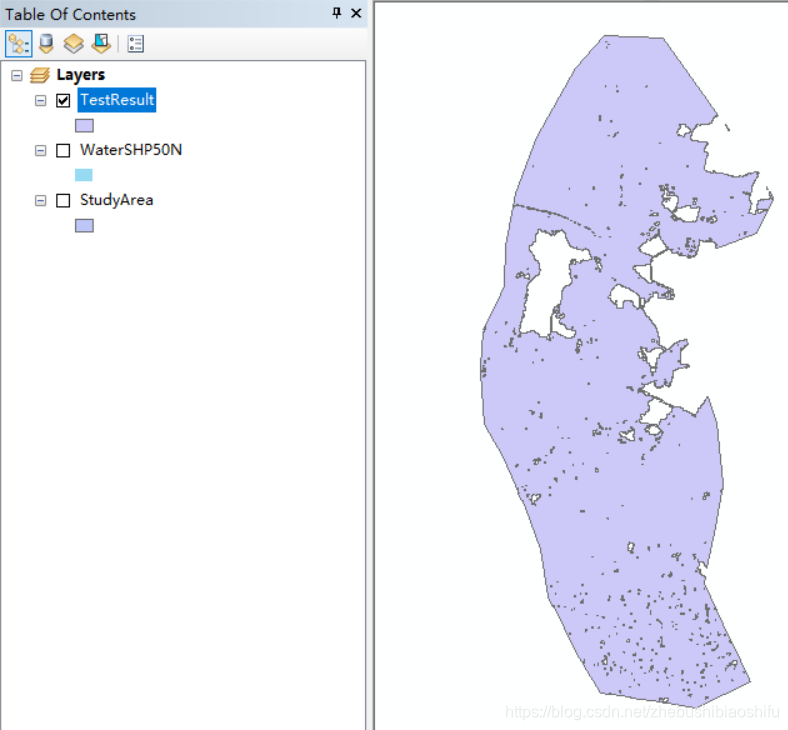

  在上一篇博客中，我们利用“擦除”（“Erase”）方法，对于一个包含水体与陆地的研究区域，剔除了其中的水体部分。可是所得剔除后的区域并不是很理想，如下图。

  有两个问题。

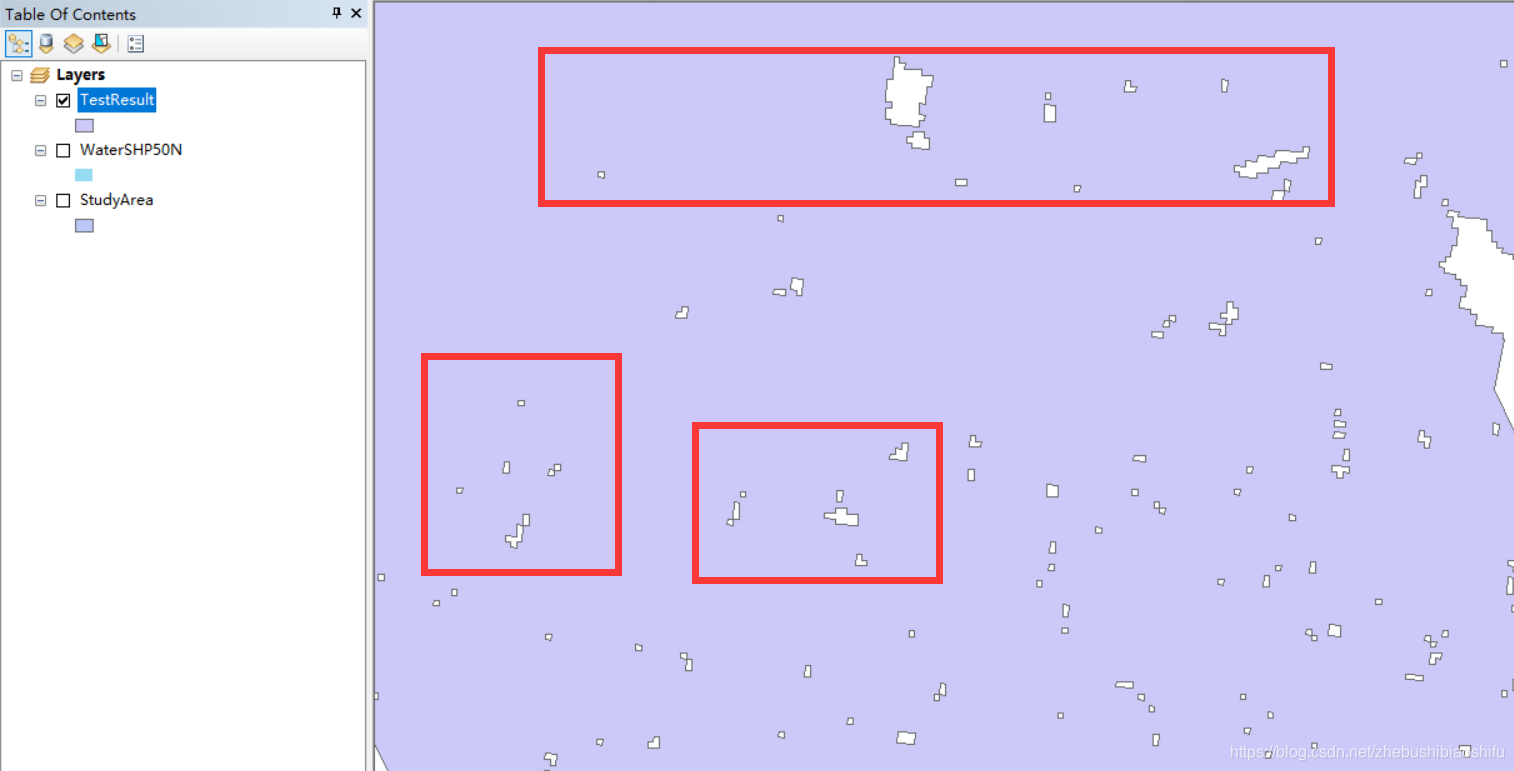

  首先，可以看到，其中含有很多零碎的空洞区域：

  这些零碎区域可能在实际情况中，确实是小水塘、小水渠、小水沟等面积较小的水体部分，但是对于一些研究而言，出现这种零碎的区域可能会影响后期空间分析的计算效率，没必要保留。

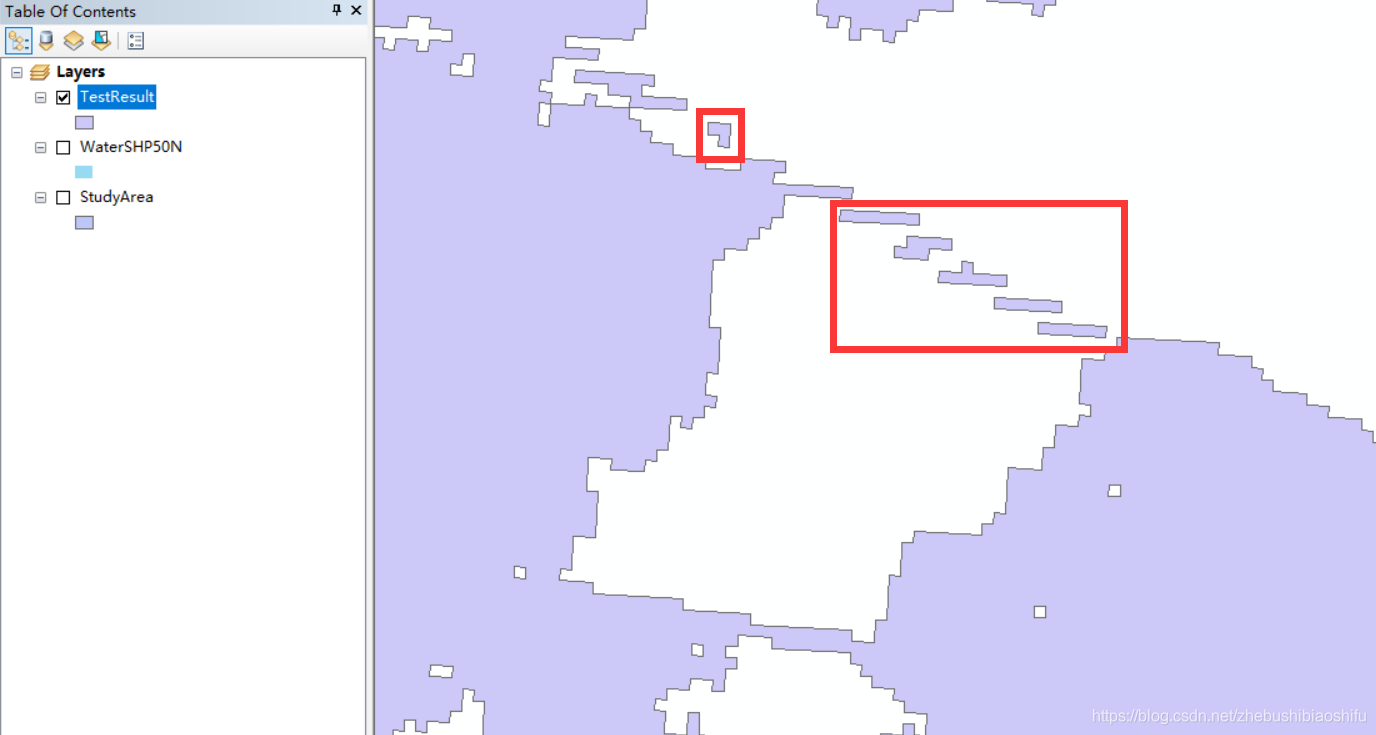

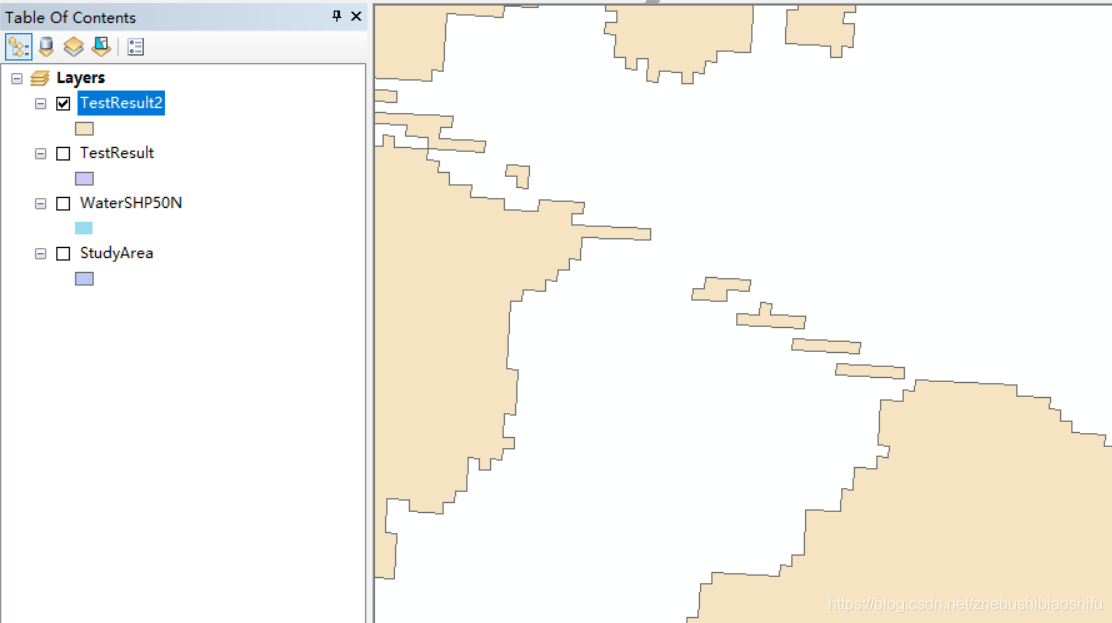

  其次，可以看到，有一些区域单独游离于整体的面要素之外，也就是其没有与面要素的主体部分具有连接：

  这些区域在实际情况中，可能是水体上的小岛或桥体等，但是如果我们后续研究对于这一部分区域分类的精度要求不大的话，这些小块块对于计算速度同样有着负面的影响。

  因此，我们希望将上述前者零碎空洞区域补全，将上述后者单曲游离区域剔除，该怎么办呢？

2 零碎小面积空洞区域补全

  首先进行第一步，补全零碎小面积空洞区域。
  这里，我们需要结合ArcMap中的消除面部件（“Eliminate Polygon Part”）加以实现。
  选择“System Toolboxes”→“Data Management Tools.tbx”→“Generalization”→“Eliminate Polygon Part”。

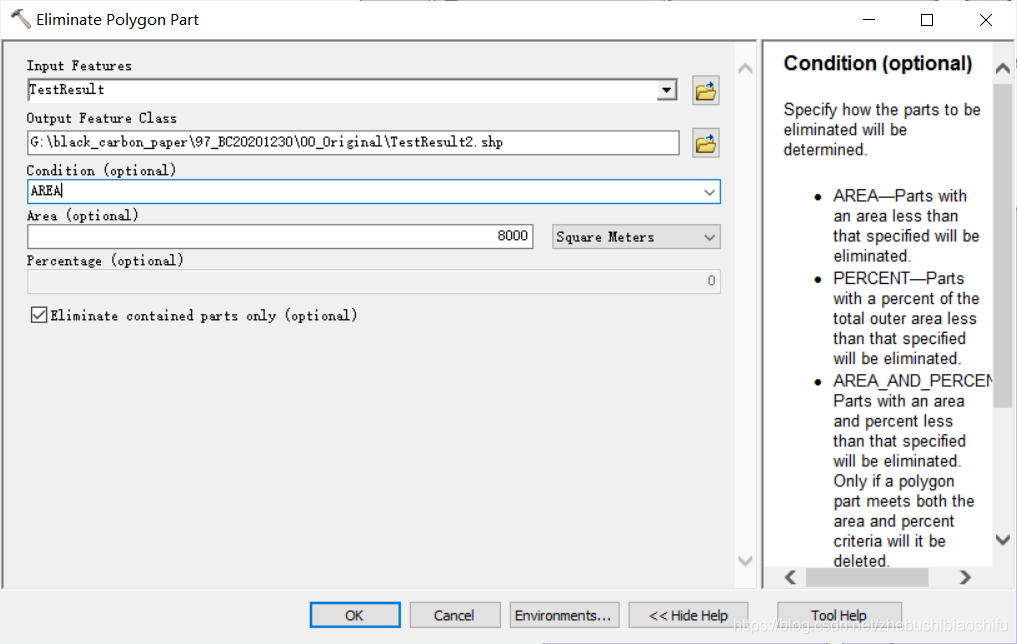

  其中，“Input Features”为需要补全空洞区域的图层，第二项为输出图层路径与名称，第三项为空洞区域补全的判断依据，其中“AREA”是指面积，也就是小于指定面积的部分都会被当作空洞区域补全；“PERCENT”是百分比，也就是在整个图层中，小于图层总面积指定百分比的区域都会被当作空洞区域补全。接下来是对“AREA”与“PERCENT”具体的数值加以明确。
  因为我这里就是想把面积比较小的区域补全，因此就选择了“AREA”这一选项，面积阈值暂时选择8000，后期看结果怎么样再加以调整即可。

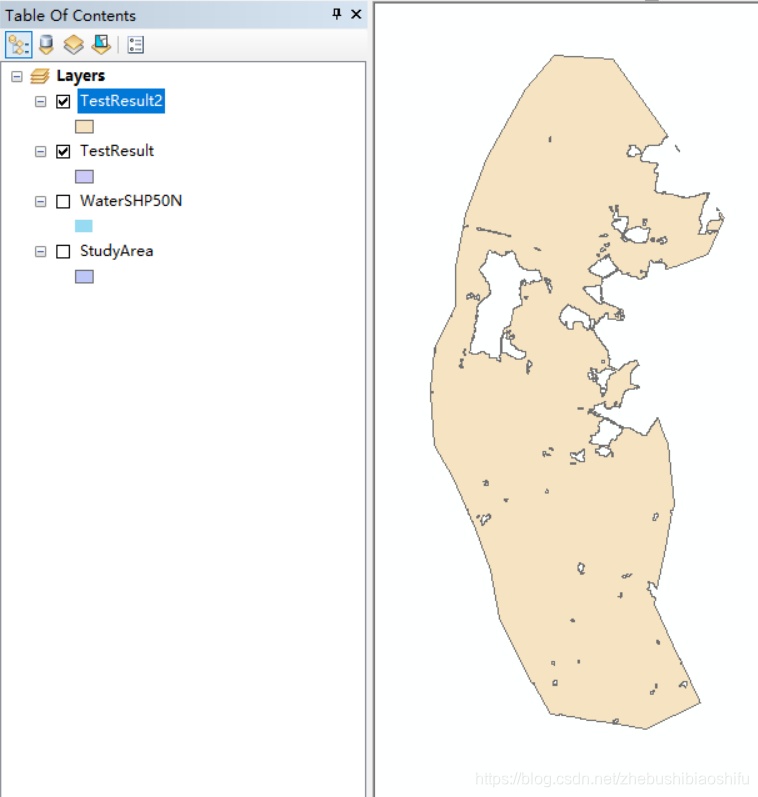

  点击“OK”。可以看到，所得结果是不是较之处理前，少了很多零碎的区域。

  如果大家觉得这个阈值不太好，可以重复上述操作，修改面积阈值，直到获取满意的结果。

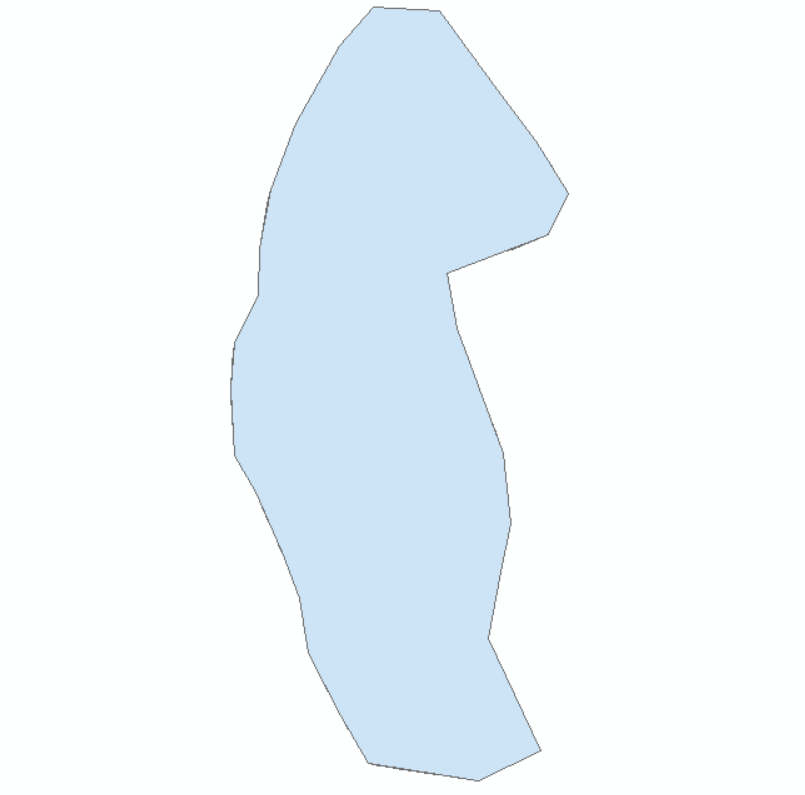

  用一个动图，大家可以看看前后效果的对比（由黄色变为绿色这个过程哈）。

3 单独部分区域分离并剔除

  接下来，我们对单独部分区域进行分离并剔除。

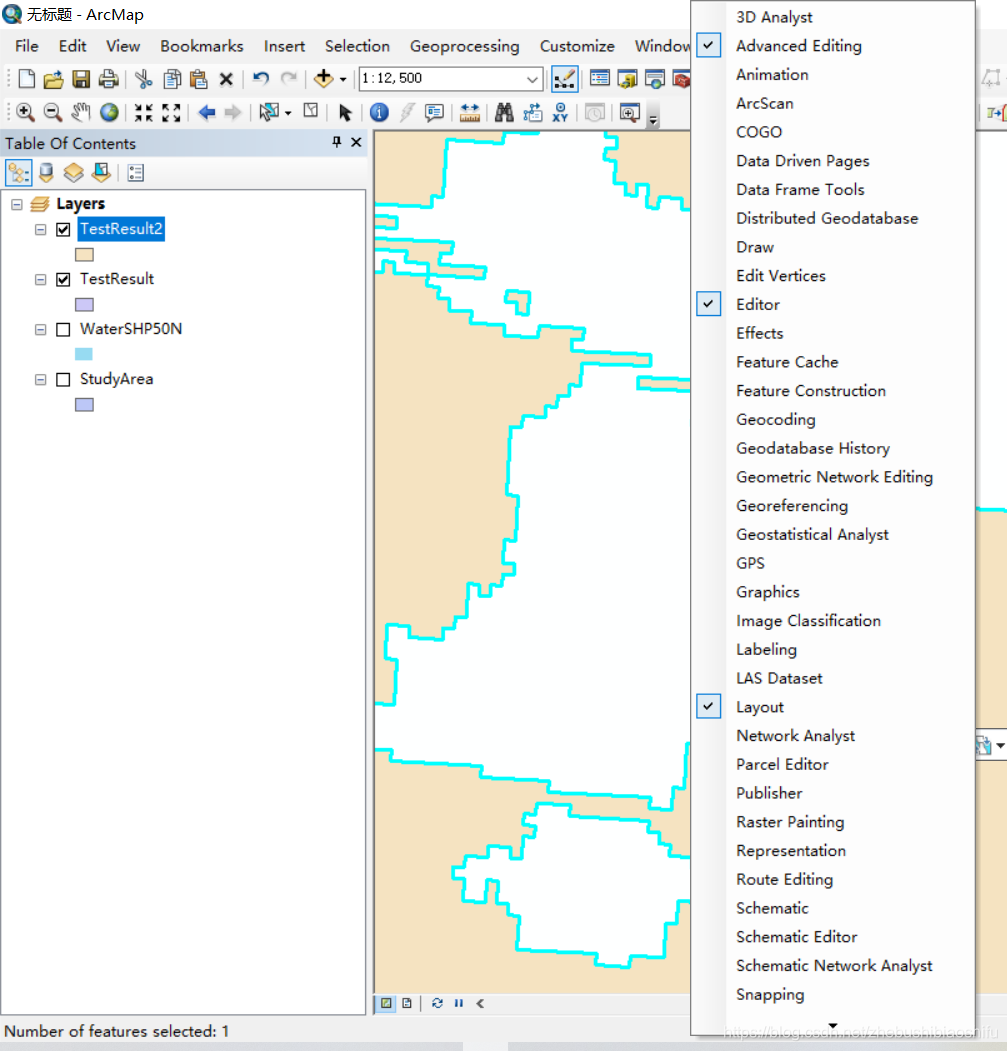

  第一步，我们需要保证打开“Editor”与“Advanced Editing”控件。直接在ArcMap上方工具栏右键，在对应的项目前打勾即可。

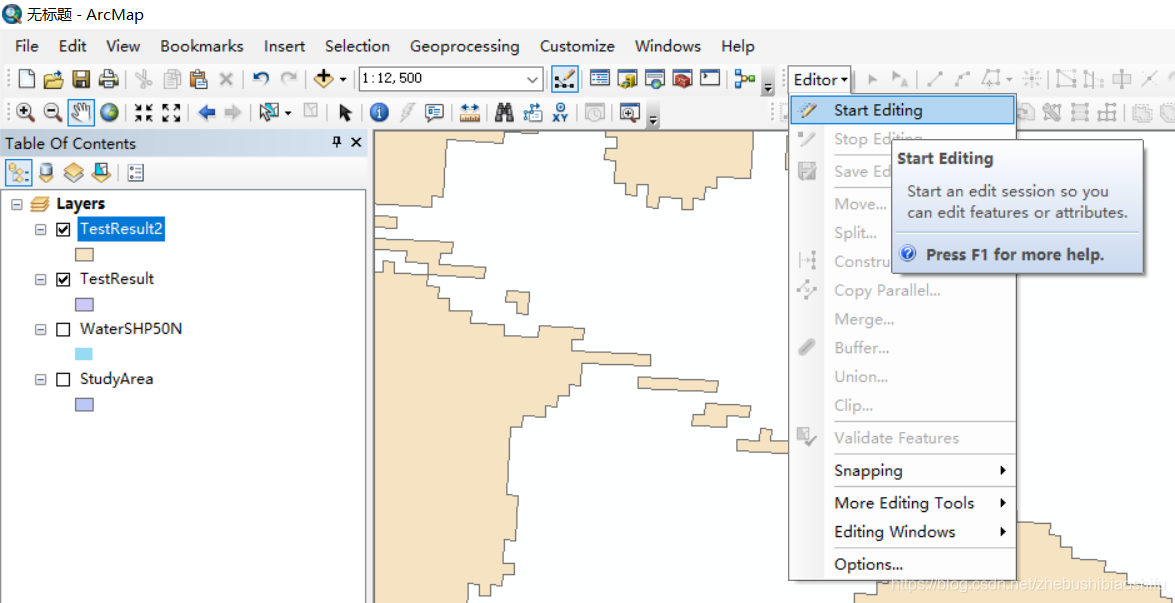

  首先，在“Editor”控件中，选择“Editor”→“Start Editing”，打开编辑模式。

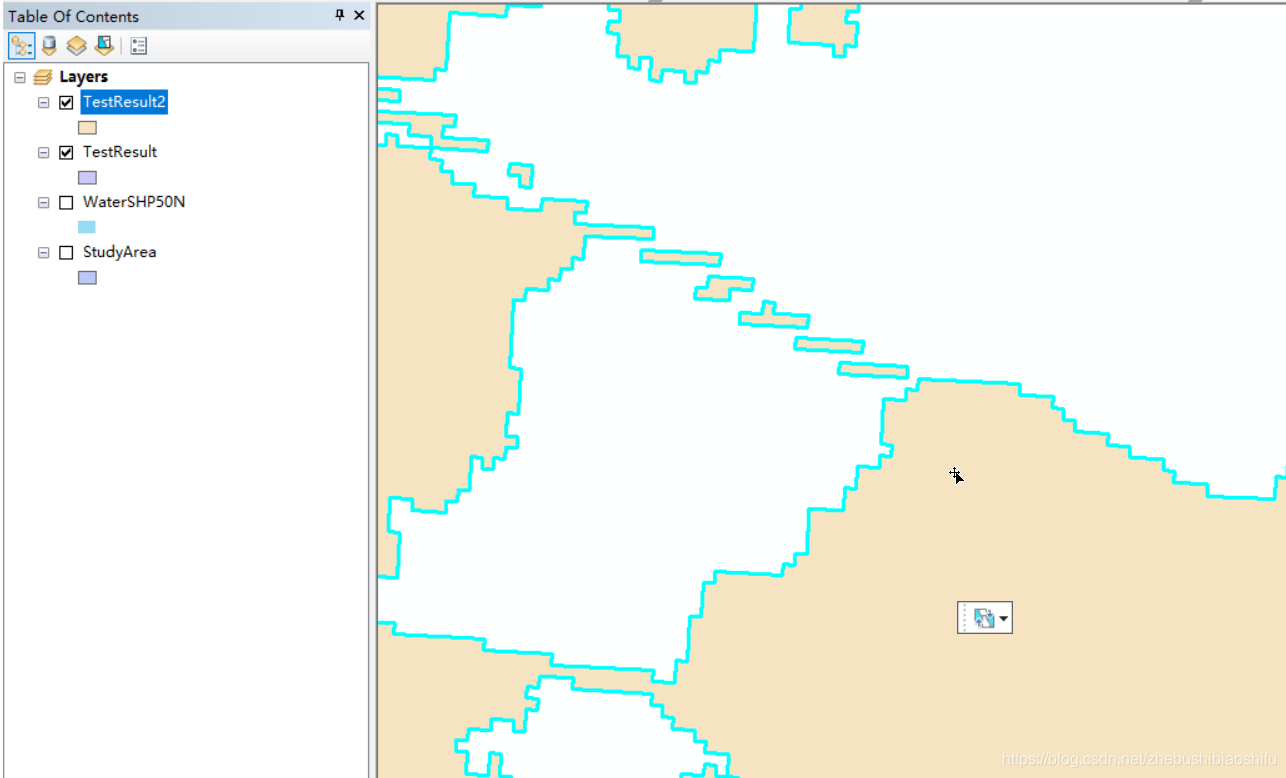

  用鼠标选中整个图层。

  此时我们可以看到，这些游离于主体图层之外的小区域，尽管他们与图层面要素其他部分没有任何连接，但还是属于整体区域之内的一部分。因此，在将他们删除之前，肯定首先要将其分离出来，使其不要再成为面要素主体区域的一部分。

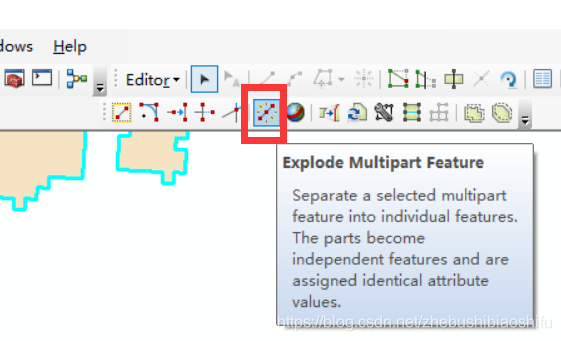

  在“Advanced Editing”控件中，选择“Explode Multipart Feature”。

  鼠标左键选中一个单独的区域。

  在键盘中按下“Delete”，即可将其删除。

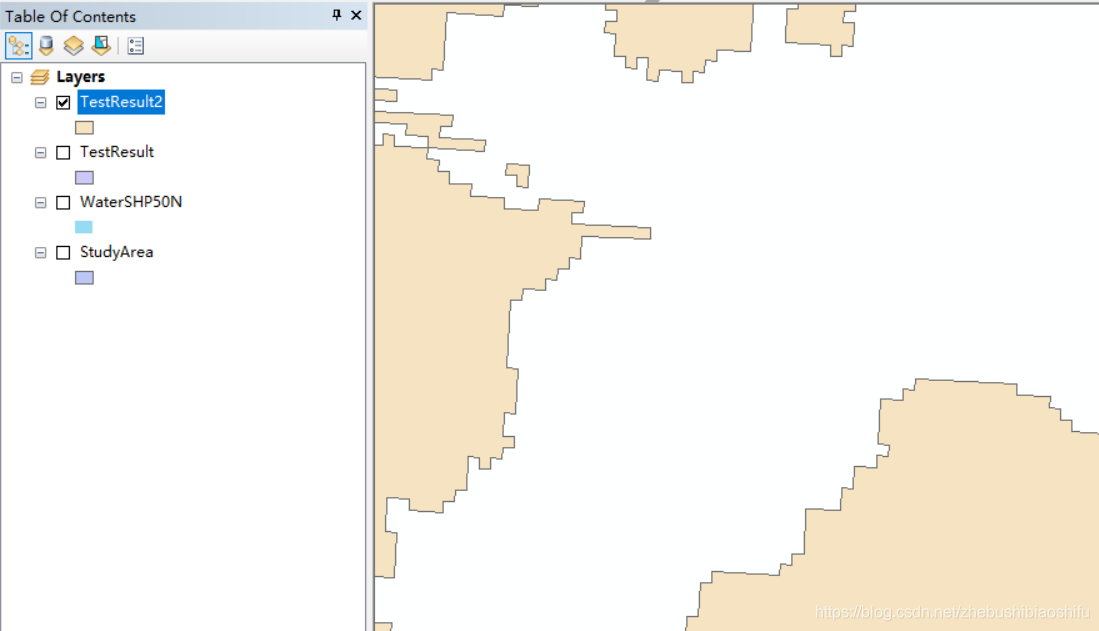

  多次重复，即可将这些游离于主体部分之外的全部面要素删除。

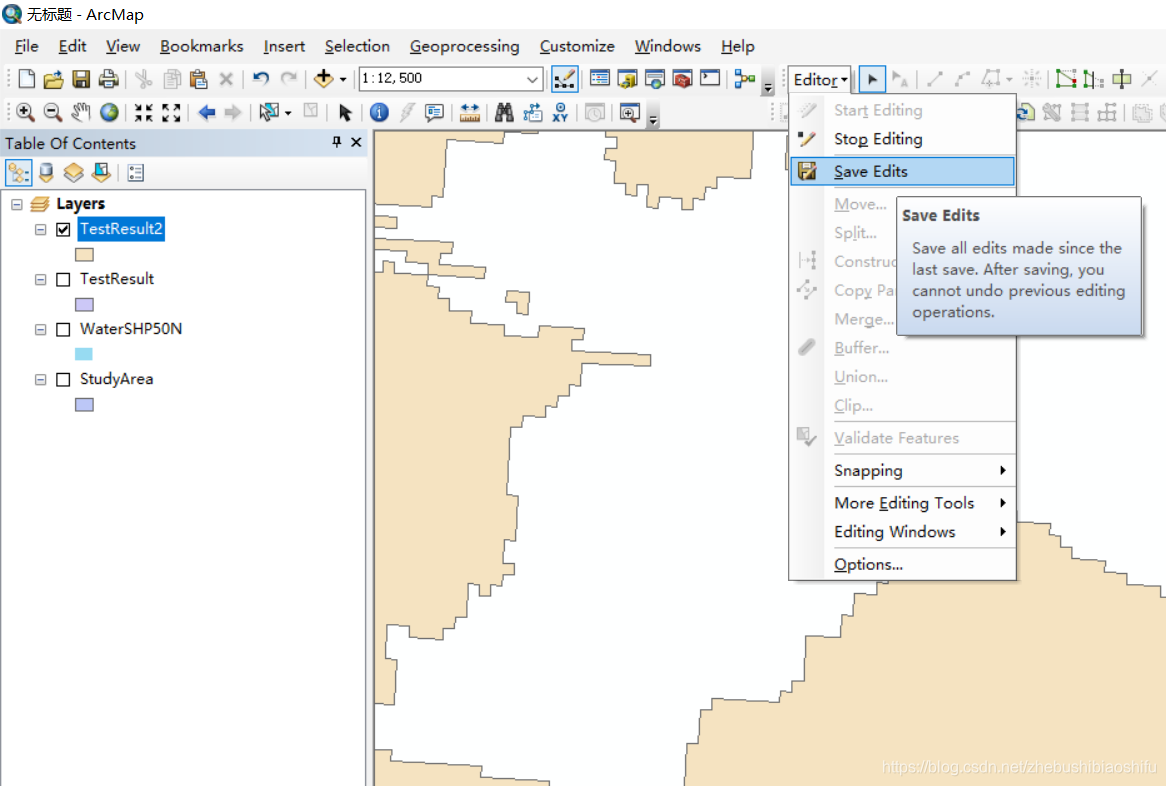

  完成之后，选择“Editor”→“Save Edits”，并再选择“Stop Editing”即可保存并退出编辑模式。
