RDMA在典型场景下的技术应用分析与探索

本文首发于：RDMA在典型场景下的技术应用分析与探索



1.业务适配RDMA类型

RDMA传输的适配，从业务场景的使用角度来看，大致可分为如下几种类型。

场景一：机器学习、分布式存储等场景，使用社区成熟的方案，如在机器学习场景中使用的NCCL、Tensorflow等框架中都适配了多种传输方式（包含tcp、rdma等），块存储Ceph中也同时支持tcp及rdma两种通信模式，这种业务场景下业务侧更多关注的是配置及使用，在IAAS基础设施侧将RDMA环境准备好后，使能框架使用rdma的传输模式即可。

场景二：业务程序使用类似于RPC远程调用的通信方式，业务侧需要将原有使用的RPC（大部分是GRPC）调用改为ORPC调用，在这种场景下业务和传输更像是两个独立的模块，通过SDK的方式进行调用，所以适配起来改造的代码并不多，通常是业务层面修改调用RPC的接口方式。但由于业务方可能使用多种编程语言，RPC over RDMA需要进行编程语言进行适配。

场景三：业务程序通信是私有化通信，比如使用socket套接字结合epoll完全自有实现的一套通信机制。这种场景下其实改造也区分情况，即业务IO与网络IO是否耦合，若比较解耦，代码中抽象出一层类似于最新Redis代码中ConnectionType这样的架构[2]，那么只需要实现一套基于RDMA通信且符合Redis ConnectionType接口定义的新传输类型即可，改造量相对可控并且架构上也比较稳定；而若业务IO与网络IO结合的较为紧密的情况下，这种场景下往往改造起来会比较复杂，改造的时候需要抽丝剥茧的找出业务与网络之间的边界，再进行网络部分的改造。

2.Redis RDMA改造方案分析

首先，以Redis改造为RDMA传输为例，分析基于RDMA传输的应用程序改造逻辑与流程。

第一步是需要梳理出来Redis中与网络传输相关的逻辑，这部分有比较多的参考资料，这里简单总结一下。

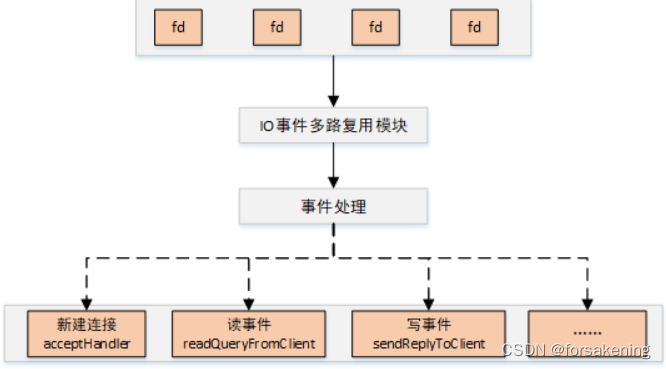

Redis中实现了一套Reactor模式的事件处理逻辑名为AE，其主要流程为：

1、使用epoll等机制监听各文件句柄，包括新建连接、以及已建立的连接等；

2、根据事件的不同调用对应的事件回调处理；

3、循环进行epoll loop并进行处理。

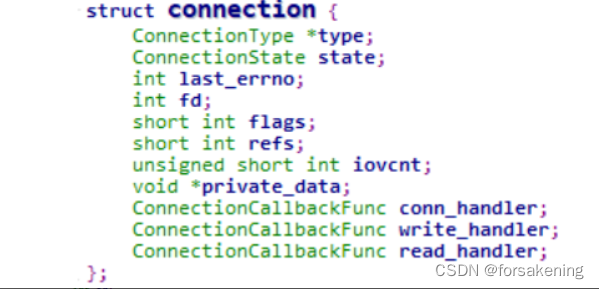

参考[2]中分析了当前redis的连接管理是围绕connection这个对象进行管理（可类比socket套接字的管理），抽象一层高于socket的connection layer，以便兼容不同的传输层，各个字段解释如下。

type：各种连接类型的回调接口，定义了诸如事件回调、listen、accept、read、write等接口，类比tcp socket实现的proto_ops。

state：当前连接的状态，如CONNECTING/ACCEPTING/CONNECTED/CLOSED等状态，类比TCP的状态管理。

fd：连接对应的文件句柄。

iovcnt：进行iov操作的最大值。

private_data：保存私有数据，当前存放的是redis中client的指针。

conn_handler/write_handler/read_handler：分别对应连接connect、write、read时的处理接口。

get_type: connection的连接类型，当前redis已支持tcp、unix、tls类型，返回字符串。

init：在每种网络连接模块注册时调用，各模块私有初始化，如tcp、unix类型当前未实现，tls注册时做了一些ssl初始化的前置工作。

ae_handler: redis中的网络事件处理回调函数，redis中使用aeCreateFileEvent为某个fd及事件注册处理函数为ae_handler，当redis的主循环aeMain中发现有响应的事件时会调用ae_handler进行处理，如在tcp连接类型中ae_handler为connSocketEventHandler，该函数分别处理了链接建立、链接可读、链接可写三种事件。

listen: 监听于某个IP地址和端口，在tcp连接类型中对应的函数为connSocketListen，该函数主要调用bind、listen。

accept_handler: redis作为一个服务端，当接收到客户端新建连接的请求时候的处理函数，一般会被.accept函数调用，比如在tcp连接类型中，connSocketAccept调用accept_handler，该方法被注册为connSocketAcceptHandler，主要是使用accept函数接收客户端请求，并调用acceptCommonHandler创建client。

addr: 返回连接的地址信息，主要用于一些连接信息的debug日志。

is_local：返回连接是否为本地连接，redis在protected模式下时，调用该接口判断是否为本地连接进行校验。

conn_create/conn_create_accepted：创建connection，对于tcp连接类型，主要是申请connection的内存，以及connection初始化工作。

shutdown/close：释放connection的资源，关闭连接，当某个redis客户端移除时调用。

connect/blocking_connect：实现connection的非阻塞和阻塞连接方法，在tcp连接类型中，非阻塞连接调用aeCreateFileEvent注册连接的可写事件，继而由后续的ae_handler进行处理，实现非阻塞的连接；而阻塞连接则在实现时会等待连接建立完成。

accept：该方法在redis源码中有明确的定义，可直接调用上述accept_handler，tcp连接类型中，该方法被注册为connScoketAccept。

write/writev/read：和linux下系统调用write、writev、read行为一致，将数据发送至connection中，或者从connection中读取数据至相应缓冲区。

set_write_handler：注册一个写处理函数，tcp连接类型中，该方法会注册connection可写事件，回调函数为tcp的ae_handler。

set_read_handler：注册一个读处理函数，tcp连接类型中，该方法会注册connection可读事件，回调函数为tcp的ae_handler。

sync_write/sync_read/sync_readline：同步读写接口，在tcp连接类型中实现逻辑是使用循环读写。

has_pending_data：检查connection中是否有尚未处理的数据，tcp连接类型中该方法未实现，tls连接类型中该方法被注册为tlsHasPendingData，tls在处理connection读事件时，会调用SSL_read读取数据，但无法保证数据已经读取完成[3]，所以在tlsHasPendingData函数中使用SSL_pending检查缓冲区是否有未处理数据，若有的话则交由下面的process_pending_data进行处理。has_pending_data方法主要在事件主循环beforesleep中调用，当有pending data时，事件主循环时不进行wait，以便快速进行下一次的循环处理。

process_pending_data：处理检查connection中是否有尚未处理的数据，tcp连接类型中该方法未实现，tls连接类型中该方法被注册为tlsProcessPendingData，主要是对ssl缓冲区里面的数据进行读取。process_pending_data方法主要在事件主循环beforesleep中调用。

get_peer_cert：TLS连接特殊方法。

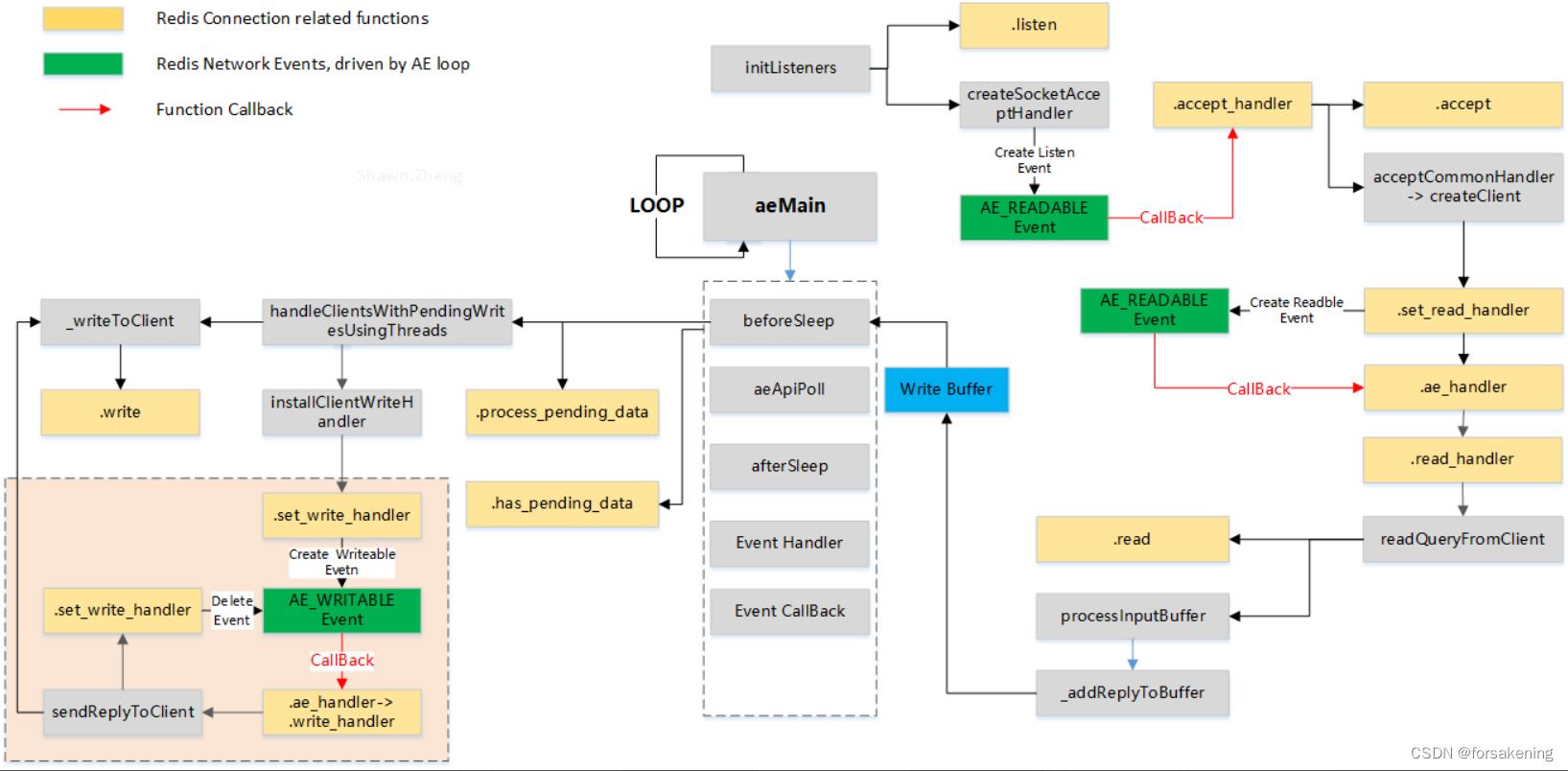

结合当前代码中tcp及tls实现方法，梳理出和redis connection网络传输相关的流程：

                                               图：Redis Connection C
